Verilog初级教程（6）Verilog模块与端口
写在前面
前五篇文章已经将Verilog的零碎知识点讲解的差不多了，从这篇开始，就从模块开始了。
模块化设计思想是Verilog的核心，也是数字设计的核心，模块化设计就像搭建积木一样搭建数字电路。
这篇博客，讲解模块使用verilog 2001修订版风格，通过例子是最好的学习方法。
- 个人微信公众号： FPGA LAB
- 个人博客首页
正文
模块
使用Verilog设计数字电路，其实就是设计大大小小的模块，模块相互例化，最后组成一个顶层模块，也就是整个设计了。
下面给出最基本的模块模板：
module module_name(
input i_clk,
input i_a,
input [3:0] i_b,
input i_en,
output o_out,
inout [3:0] o_c
//your input/ouput/inout ports
);
//your sequential logic
always@(posedge i_clk) begin
//your sequential logic
end
//your combinational logic
always@(*) begin
//your logic
end
assign o_c = i_en ? i_b : 4'hz;
//......
//institation other module
a_module inst(
.i_clk(i_clk),
.i_a(i_a),
.o_c(o_c),
);
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
如果模块内的变量位宽参数化，则模块模板为：
module exam_module #(
parameter c_WIDTH = 8,
parameter c_DEPTH = 16
)(
//input
input i_a,
//inout
inout io_b,
//output
output o_c
);
//the same as before module
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
例化带参数的模块：
module top_module(
// input/output/inout ports define
);
//other logics
//institation module with parameter
exam_module #(
.c_WIDTH(8),
.c_DEPTH(6)
)inst0(
//ports parts
); endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
端口

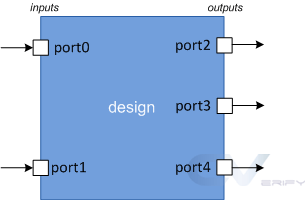

端口是一组信号， 用作特定模块的输入和输出， 并且是与之通信的主要方式。将模块视为放置在 PCB上的预制芯片，很明显，与芯片通信的唯一方法是通过其引脚。端口就像引脚，设计人员将其用于发送和接收来自外界的信号。
端口类型
端口描述
- input 设计模块只能使用其input端口从外部接收值
- output 设计模块只能使用其output端口将值发送到外部
- inout 设计模块可以使用其inout端口发送或接收值
默认情况下，端口类型为wire类型。
语法
input [net_type] [range] list_of_names; // Input port
inout [net_type] [range] list_of_names; // Input & Output port
output [net_type] [range] list_of_names; // Output port driven by a wire
output [var_type] [range] list_of_names; // Output port driven by a variable
- 1
- 2
- 3
- 4
例如：
module my_design ( input wire clk, input en, input rw, inout [15:0] data, output int ); // Design behavior as Verilog code
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
注：端口名字不能一样，如下是不合规的：
input aport; // First declaration - valid
input aport; // Error - already declared
output aport; // Error - already declared
- 1
- 2
- 3
有符号端口声明
可以使用signed属性来声明有符号端口，默认情况下是无符号的端口。
module ( input signed a, b, // a, b are signed from port declaration output reg signed c // c is signed from reg declaration ); endmodule
- 1
- 2
- 3
- 4
- 5
- 6
可以参考资料：http://suo.im/5OkJ5D
Verilog 1995与Verilog 2001对比
先看Verilog 1995是如何定义端口的：
Verilog 经过了一些修改， 1995 年的原始 IEEE 版本采用以下方式声明端口。在这里，
模块声明必须首先在方括号内列出端口的名称，然后再在模块主体内定义这些端口的方向。
module test (a, b, c); input [7:0] a; // inputs "a" and "b" are wires
input [7:0] b; output [7:0] c; // output "c" by default is a wire // Still, you can declare them again as wires to avoid confusion
wire [7:0] a;
wire [7:0] b;
wire [7:0] c;
endmodule module test (a, b, c); input [7:0] a, b;
output [7:0] c; // By default c is of type wire // port "c" is changed to a reg type
reg [7:0] c; endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
Verilog 2001修订：
ANSI-C 样式的端口命名是在 2001 年引入的， 允许在端口列表中指定类型。
module test ( input [7:0] a, b, // "b" is considered an 8-bit input output [7:0] c); // Design content
endmodule
module test ( input wire [7:0] a, input wire [7:0] b, output reg [7:0] c); // Design content
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
如果端口声明包含网络或变量类型，则认为该端口已完全声明。在网络或变量类型声明中重新声明相同的端口是非法的。
module test ( input [7:0] a, // a, e are implicitly declared of type wire output reg [7:0] e ); wire signed [7:0] a; // illegal - declaration of a is already complete -> simulator dependent wire [7:0] e; // illegal - declaration of e is already complete // Rest of the design code
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
如果端口声明不包含网络或变量类型，则可以再次在网络或变量类型声明中声明端口。
module test ( input [7:0] a, output [7:0] e); reg [7:0] e; // Okay - net_type was not declared before // Rest of the design code
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
