Verilog初级教程（14）Verilog中的赋值语句
前言
何为赋值语句？即将值放到线网或者变量上，这种操作称为赋值，英文：assignment.
它有三种基本形式：
- 过程性赋值
- 连续赋值
- 过程连续赋值
正文
合理的左值
一个赋值语句有两个部分–右值（RHS）和左值（LHS），中间有一个相等的符号（=）或一个小于相等的符号（<=）。
下一节博文将看到，=为阻塞赋值，<=为非阻塞赋值。
在过程性赋值中，合理的左值应该是：
- 变量(矢量/标量)
- 向量reg、integer或time变量的
位选择或部分选择。 - 存储器(Memory word)
- 上述任何一项的合并
过程赋值通常发生在块语句中，例如initial块，always块，还有task以及function中。
连续性赋值中，合理的左值应该为：
- 线网（矢量/标量）
- 矢量线网的位选择或部分选择。
- 位选择和部分选择的合并
连续性赋值通常发生在assign中。
过程连续性赋值：
- 线网或者变量（向量/标量）
- 线网向量的位选择或者部分选择
RHS可以包含任何计算为最终值的表达式，而LHS表示一个线网或一个变量，RHS中的值被赋值给它。
例如：
module tb;
reg clk;
reg a, b, c, d, e;
wire f, y;
reg z;
// clk is on the LHS and the not of clk forms RHS
always #10 clk = ~clk;
// y is the LHS and the constant 1 is RHS
assign y = 1;
// f is the LHS, and the expression of a,b,d,e forms the RHS
assign f = (a | b) ^ (d & e);
always @ (posedge clk) begin
// z is the LHS, and the expression of a,b,c,d forms the RHS
z <= a + b + c + d;
end
initial begin
// Variable names on the left form LHS while 0 is RHS
a <= 0; b <= 0; c <= 0; d <= 0; e <= 0;
clk <= 0;
end
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
过程性赋值（Procedural assignment）
过程性赋值发生在过程（procedures）中，如always、initial、task和函数中，用于将值放到变量上。变量将保持该值，直到下一次对同一变量的赋值。
当仿真在仿真时间内的某一时刻执行该语句时，该值将被放到变量上。这可以通过使用控制流语句，如if-else-if、case语句和循环机制来控制和修改我们想要的方式。
reg [7:0] data;
integer count;
real period;
initial begin
data = 8'h3e;
period = 4.23;
count = 0;
end
always @ (posedge clk)
count <= count + 1;
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
变量声明赋值
一个初始值可以在变量声明时被放置到变量上，如下图所示。这个赋值没有持续时间，并且在下一次对同一变量的赋值发生之前保持这个值。
注意，不允许将变量声明赋值用给数组。
module my_block;
reg [31:0] data = 32'hdead_cafe;
initial begin
#20 data = 32'h1234_5678; // data will have dead_cafe from time 0 to time 20 // At time 20, data will get 12345678
end
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
reg [3:0] a = 4'b4;
// is equivalent to
reg [3:0] a;
initial a = 4'b4;
- 1
- 2
- 3
- 4
- 5
- 6
如果变量在声明过程中和initial块中的时间0被初始化，如下例所示，则不保证赋值顺序，因此变量值可以有8’h05或8’hee。
module my_block;
reg [7:0] addr = 8'h05;
initial
addr = 8'hee;
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
这种方式是不推荐的，正常人是不会这么做的。
reg [3:0] array [3:0] = 0; // illegal
integer i = 0, j; // declares two integers i,j and i is assigned 0
real r2 = 4.5, r3 = 8; // declares two real numbers r2,r3 and are assigned 4.5, 8 resp.
time startTime = 40; // declares time variable with initial value 40
- 1
- 2
- 3
- 4
连续赋值
这用于将值分配到标量线网和矢量线网上，只要RHS发生变化就会发生。它提供了一种不需要指定门的互连就能建立组合逻辑模型的方法，并使其更容易用逻辑表达式来驱动线网。
// Example model of an AND gate
wire a, b, c;
assign a = b & c;
- 1
- 2
- 3
- 4
每当b或c的值发生变化时，RHS中的整个表达式将被计算，a将被更新为新的值。
注意：我们仍然可以在线网声明的时候进行连续赋值，例如：
wire penable = 1;
- 1
但我们必须谨慎使用，因为一个网只能声明一次，所以一个网只能有一次声明赋值。
也就是说，一旦我们在声明wire变量的时候进行了连续赋值，后面则不能再次连续赋值，否则就是多驱动。
过程连续性赋值
这种赋值类型貌似很少听过，但却是存在。
有两种类型：
assign ... deassignforce ... release
assign … deassign
这将覆盖变量的所有过程性赋值，并通过使用与deassign相同的信号来停用。变量的值将保持不变，直到变量通过过程化或过程化连续赋值获得新的值。赋值语句的LHS不能是位选择、部分选择或数组引用，但可以是一个变量或变量的连接。
reg q;
initial begin
assign q = 0;
#10 deassign q;
end
- 1
- 2
- 3
- 4
- 5
- 6
为了测试，我仿真了一下，仿真文件：
module assign_tb();
reg q;
initial begin assign q = 0; #10 deassign q; #10 q = 1; #10 $finish; end
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
按照语法描述，应该是前20ns都保持为assign赋值0，之后为1；

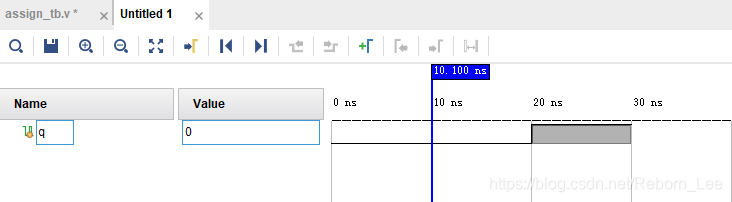

仿真结果显示也为如此。
force…release
这些语句与assign… deassign语句类似，但也可以应用于网和变量。LHS可以是网的位选择、网的部分选择、变量或网，但不能是数组的引用和变量的位/部分选择。force语句将覆盖所有其他对变量的赋值，直到使用释放关键字释放它。
reg o, a, b;
initial begin
force o = a & b;
...
release o;
end
- 1
- 2
- 3
- 4
- 5
- 6
- 7
为了测试，我们设计如下仿真文件：
`timescale 1ns / 1ps
//
// Engineer:reborn lee
// Create Date: 2020/07/18 17:36:02
// Module Name: assign_tb
//
module assign_tb();
reg o, a = 1, b = 1;
initial begin force o = a & b; #10 a = 0; b = 0; o = 1; #10 a = 1; b = 1; o = 0; #20 release o; #10 a = 1; b = 1; o = 0; #10 a = 0; b = 1; o = 1; #10 $finish; end
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
现在对这段简单的测试程序进行分析：
在一开始的时候，由于a和b的初始值都为1，又：
force o = a & b;
- 1
因此，o的值为1；
经过10ns，a和b的值被赋值为0，因此o应该为0，但是此刻：
// force o = a & b; #10 a = 0; b = 0; o = 1;
- 1
- 2
- 3
- 4
- 5
我们尝试将o拉高；
同样在过10ns：
//initial begin // force o = a & b; //#10 a = 0; //b = 0; //o = 1; #10 a = 1; b = 1; o = 0;
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
我们再次尝试将o拉低；
从如下仿真图中可以看出均为成功。
这说明，在release之前，对变量o的所有操作都被忽视了。

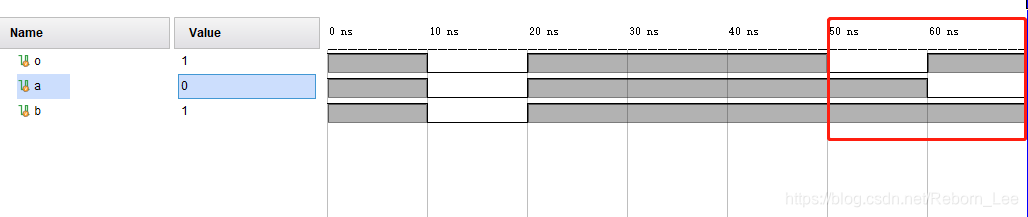

继续看，在release之后，我们对o的操作都是成功的：
