Vivado IP核的综合模式：Global以及Out of context的区别理解

提出问题

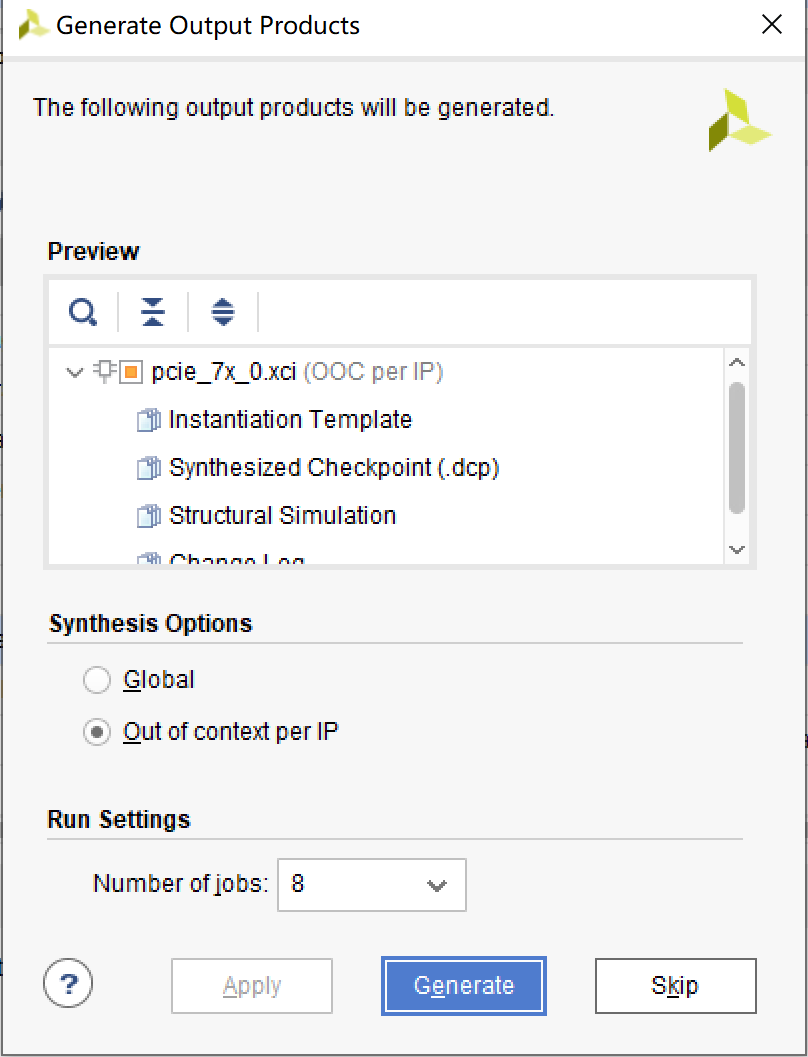

从接触FPGA生成第一个IP核开始，就遇到一个选择的问题，定制完成IP核后，最有一页会有一个选择综合模式的问题，有两个选择，一个是Global，另一个是Out of Context，是什么意思呢？

你可以不用管它，默认的选择是Out of Context是不会坑你的！默认的也是软件推荐的方式。
今天为了加深理解，来理解下这两种综合方式的区别。

问题解释

通俗解释

参考互联网上的多家之言，可以这么去理解；
Global：
从字面意思上看，Global可以翻译为全局的方式，也就是说，此IP核生成之后，和用户编辑的逻辑一起综合，且每次逻辑变动之后都要重新综合；这就是问题关键了，这样的操作的一个缺点就是我的IP核本身定制好了是不需要更改的，可是用户逻辑每次变动一次，重新综合的时候，连带我的IP核也要重新综合，这样岂不是白白浪费时间！确实如此，于是就可以选择另一种方式解决这个问题，Xilinx推荐使用的Out of Context综合方式。
Out of Context：
这样方式可以字母直译为每个IP脱离上下文，什么意思呢？就是非全局呗。
只要IP核不改动，那么我的IP在定制完成之后综合一次，以后无论你怎么变动用户逻辑，我的IP都不会重新综合。
由于不需要每次都重新综合，这样就会大大减小每次综合的时间，这对于FPGAer来说，是十分重要的。

更多理解

稍微了解Vivado编译过程的人都知道，在FPGA综合，实现的过程中都会生成dcp文件，从这个角度来看Out-Of-Context与Global synthesis之间的区别：

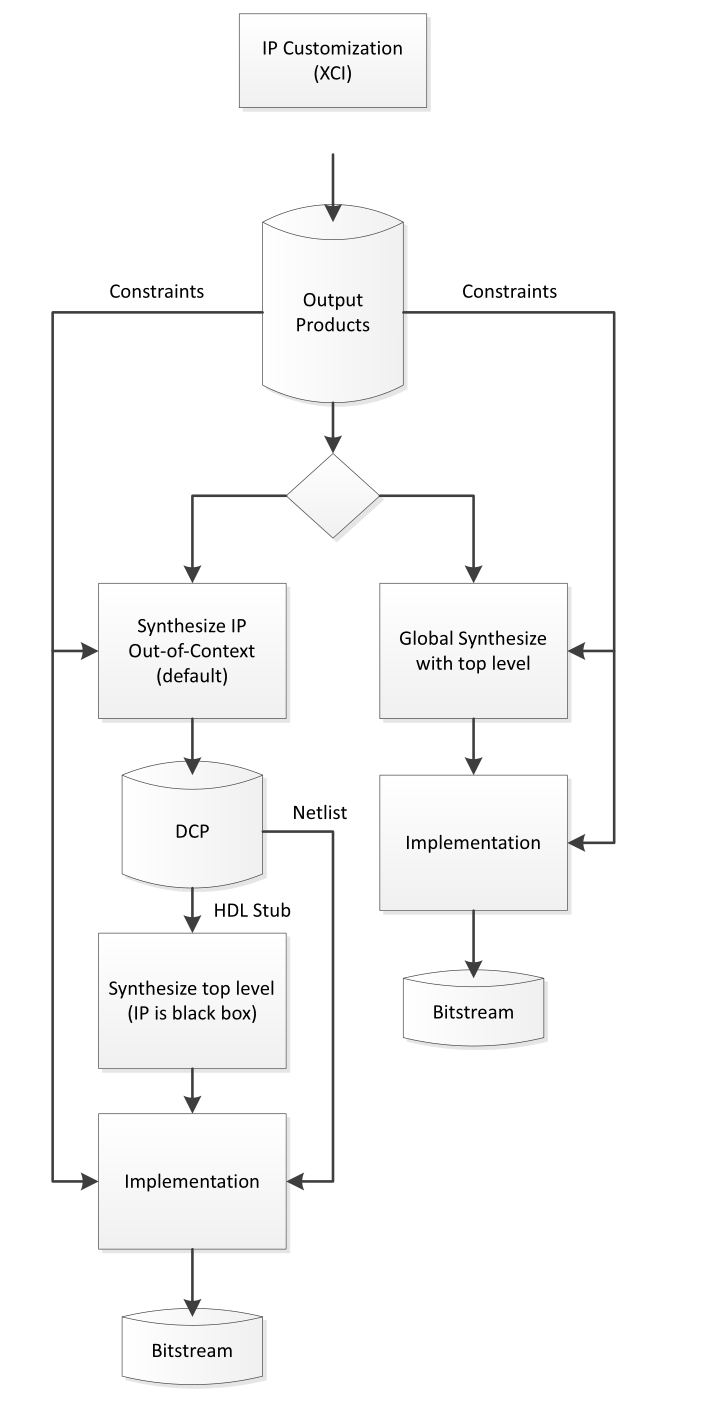

看下这张图：

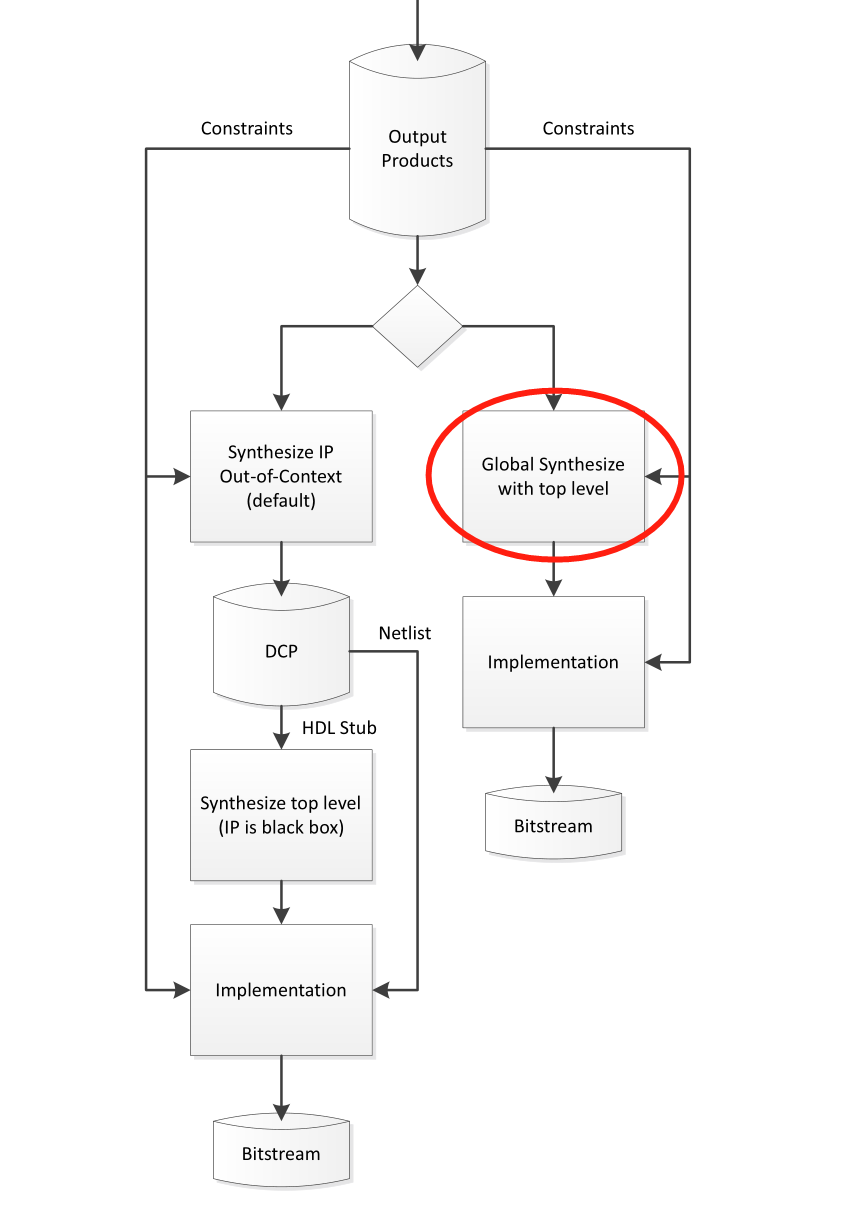

可见，如果按照Global模式，如下图：

IP文件和顶层一起综合。

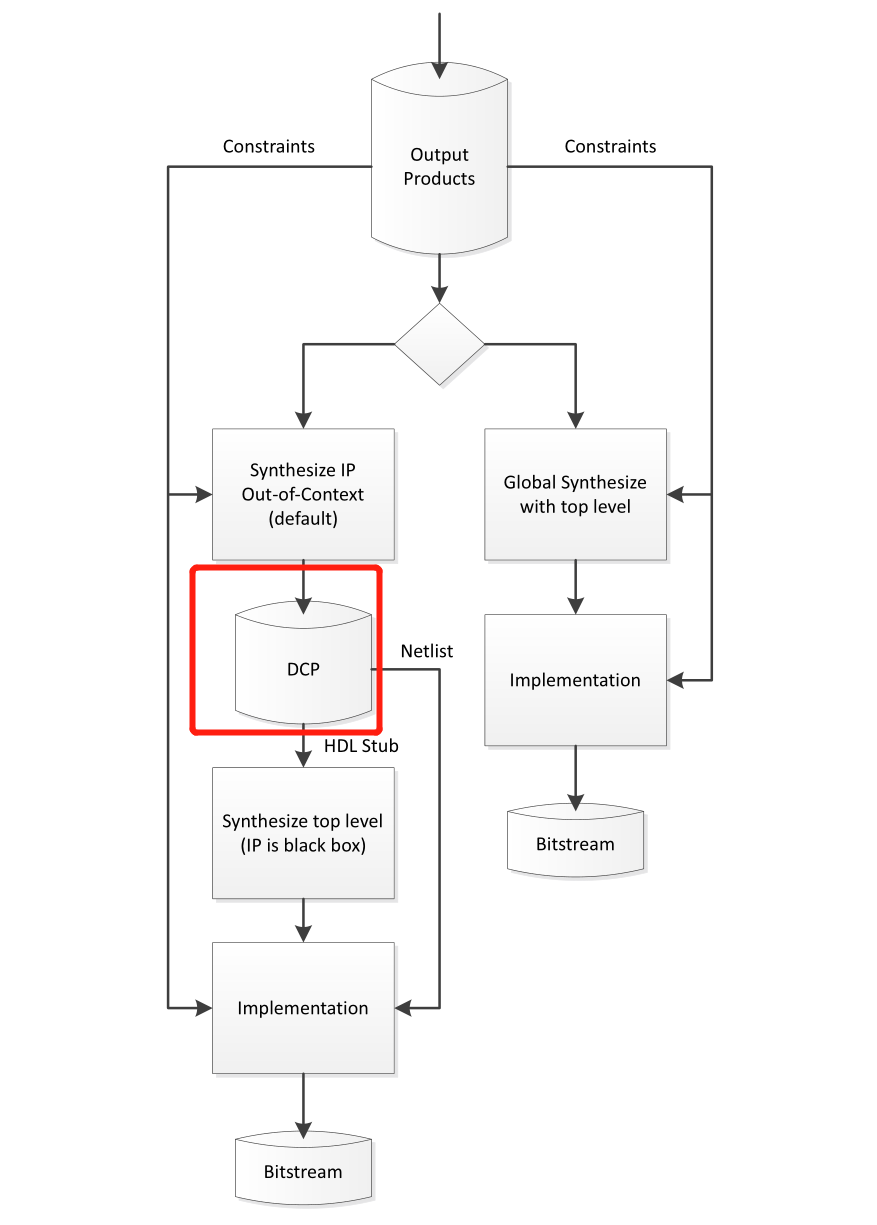

如果采用OOC模式，则会产生DCP文件：

它单独综合出一个网表文件和一个stub文件，在实现过程中，这个IP的网表和顶层文件产生的网表一起参与实现。

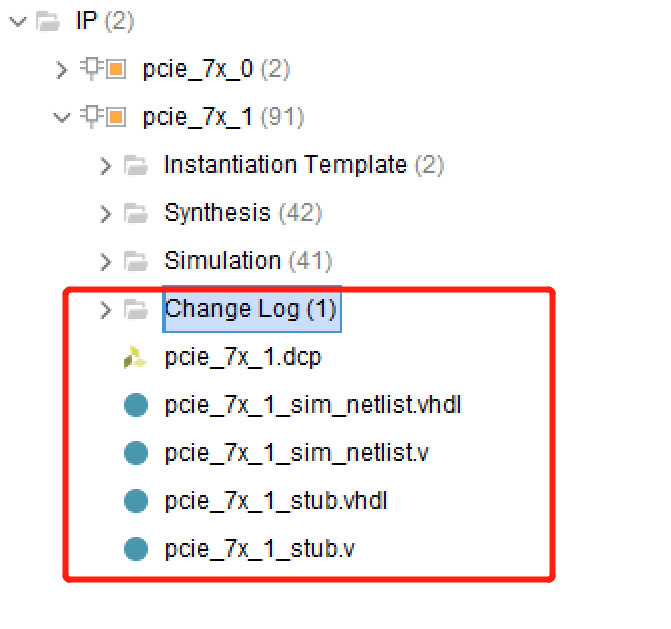

OOC模式下的输出文件为：

本文参考数据手册：ug896，随意翻阅，理解甚浅，抛砖引玉！

参考文献

generate output products - difference between ‘Global’ and ‘Out of context per IP’

Disadvantages of “Out Of Context” synthesis

ug896-vivado-ip
