Opencv使用Stitcher类图像拼接生成全景图像

Opencv中自带的Stitcher类可以实现全景图像，效果不错。下边的例子是Opencv Samples中的stitching.cpp的简化，源文件可以在这个路径里找到：
\opencv\sources\samples\cpp\stitching.cpp

?

图1：

图2：

图3：

图4：

图5：

5个图片的拍摄角度合起来在180°左右，没有经过压缩的，下载下来可以直接测试使用，传入顺序随意，Stitcher会自动排列。全景拼接效果很赞：

下面是python的：

一、拼接介绍

在同一位置拍摄的两幅或多幅图像是单应性相关的。我们可以使用该约束将很多图像拼接起来，拼成一幅大的图像来创建全景图像
全景图像拼接最重要的两个步骤就是：

（一）特征点匹配
这部分主要采用SIFT算法实现，之前的博客有介绍就不再详细介绍了，主要是为了找到两幅图像相同的特征点并将其进行匹配。
（二）图片匹配
图片匹配就是找到图像之间所有重叠的部分，将其拼接后就能得到一幅全景图。

基本原理

1.单应性矩阵
定义：在计算机视觉领域，空间同一平面的任意两幅图像被单应矩阵联系着（假设在针孔相机模型中），即一个相机拍摄空间同一平面的两张图像，这两张图像之间的映射关系可以用单应矩阵表示。
在两视几何中，也可以这样理解，两架相机拍同一空间上得到两幅图像A、B，其中图像A到图像B存在一种变换，而且这种变换是一一对应的关系，这个变换矩阵用单应矩阵表示。OpenCV中可以用函数findHomography计算得到单应矩阵H。
要实现两张图片的简单拼接，其实只需找出两张图片中相似的点 (至少四个，因为 homography 矩阵的计算需要至少四个点)， 计算一张图片可以变换到另一张图片的变换矩阵 (homography 单应性矩阵)，用这个矩阵把那张图片变换后放到另一张图片相应的位置 ( 就是相当于把两张图片中定好的四个相似的点給重合在一起)。如此，就可以实现简单的全景拼接。当然，因为拼合之后图片会重叠在一起，所以需要重新计算图片重叠部分的像素值，否则结果会很难看。

2.RANSAC算法
RANSAC(Random Sample Consensus)即随机采样一致性，该方法是用来找到正确模型来拟合带有噪声数据的迭代方法。给定一个模型，例如点集之间的单应性矩阵，RANSAC的基本思想在于，找到正确数据点的同时摒弃噪声点。

3.利用RANSAC算法求解单应性矩阵
虽然SIFT是具有很强稳健性的描述子，当这方法仍远非完美，还会存在一些错误的匹配。而单应性矩阵需要选取4对特征点计算，万一选中了不正确的匹配点，那么计算的单应性矩阵肯定是不正确的。因此，为了提高计算结果的鲁棒性，我们下一步就是要把这些不正确的匹配点给剔除掉，获得正确的单应性矩阵。在这里使用了RANSAC算法：随机抽取不同的4对特征匹配坐标（在图1中随机抽取4个特征坐标，以及这4个特征坐标在图2中匹配的4个特征坐标，组成4对特征匹配坐标），利用这4对特征匹配坐标计算出矩阵H1（3x3的一个矩阵，图2经过矩阵变换后，可以把图2映射到图1的坐标空间中，再将图2进行简单的平移即可与图1实现无缝拼接），再将图2中所有特征匹配点经过该透视矩阵H1映射到图1的坐标空间，然后与图1匹配点实际坐标求欧氏距离（就是为了验证计算出来的这个H1矩阵是否满足绝大多数特征匹配点）；之后重复上面内容，再随机抽取不同的四组特征匹配坐标，再计算透视矩阵H2，再求欧式距离，如此重复多次。最后以欧式距离最小的那个透视矩阵（表示这个特征矩阵H满足最多的特征匹配点，它最优秀）作为最终计算结果。
4.图片融合
在用计算出的变换矩阵对其中一张图做变换，然后把变换的图片与另一张图片重叠在一起，并重新计算重叠区域新的像素值。对于计算重叠区域的像素值，其实可以有多种方法去实现一个好的融合效果，这里就用最简单粗暴的但效果也不错的方式。直白来说就是实现一个图像的线性渐变，对于重叠的区域，靠近左边的部分，让左边图像内容显示的多一些，靠近右边的部分，让右边图像的内容显示的多一些。用公式表示就是，假设 alpha 表示像素点横坐标到左右重叠区域边界横坐标的距离，新的像素值就为 newpixel = 左图像素值 × (1 - alpha) + 右图像素值 × alpha 。这样就可以实现一个简单的融合效果。

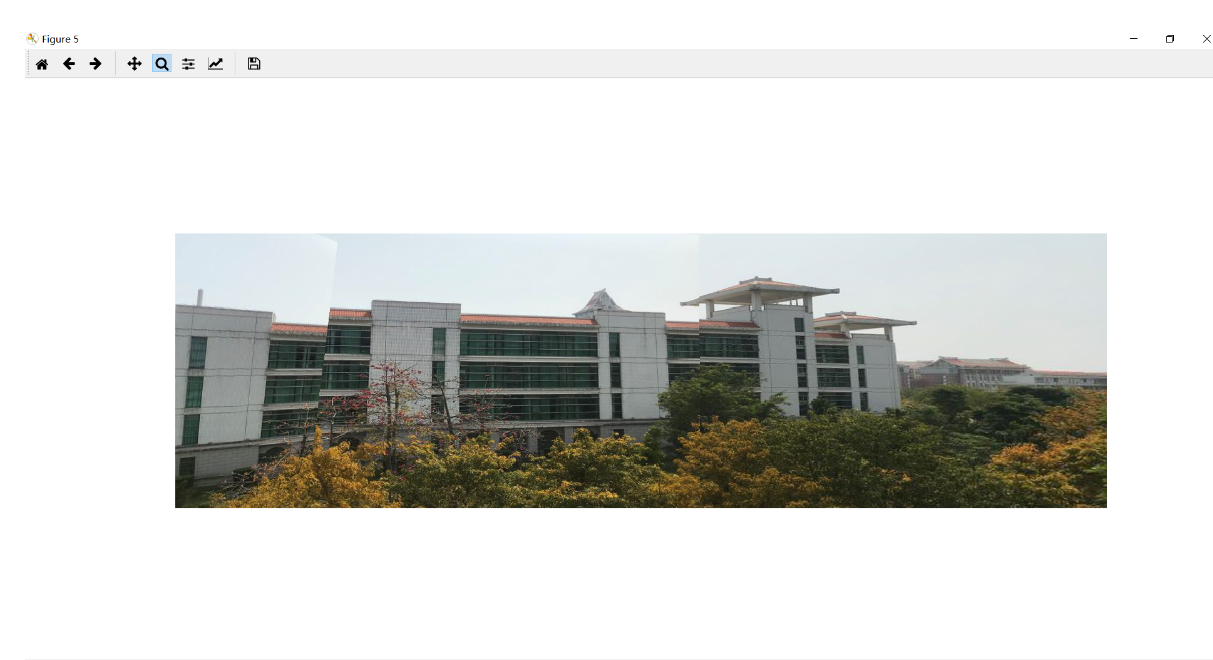

2代码及运行结果














      from pylab import *













      from numpy import *













      from PIL import Image


























      # If you have PCV installed, these imports should work













      from PCV.geometry import homography, warp













      from PCV.localdescriptors import sift


























      """













      This is the panorama example from section 3.3.













      """


























      # set paths to data folder













      featname = ['C:\\Users\DELL\Desktop\PCV\jmu\panorama/z0'+str(i+1)+'.sift' for i in range(5)]













      imname = ['C:\\Users\DELL\Desktop\PCV\jmu\panorama/z0'+str(i+1)+'.jpg' for i in range(5)]


























      # extract features and match













      l = {}













      d = {}













      for i in range(5):













       sift.process_image(imname[i],featname[i])













       l[i],d[i] = sift.read_features_from_file(featname[i])


























      matches = {}













      for i in range(4):













       matches[i] = sift.match(d[i+1],d[i])


























      # visualize the matches (Figure 3-11 in the book)













      '''













      for i in range(4):













       im1 = array(Image.open(imname[i]))













       im2 = array(Image.open(imname[i+1]))













       figure()













       sift.plot_matches(im2,im1,l[i+1],l[i],matches[i],show_below=True)













      '''


























      # function to convert the matches to hom. points













      def convert_points(j):













       ndx = matches[j].nonzero()[0]













       fp = homography.make_homog(l[j+1][ndx,:2].T)













       ndx2 = [int(matches[j][i]) for i in ndx]













       tp = homography.make_homog(l[j][ndx2,:2].T)

























 # switch x and y - TODO this should move elsewhere













       fp = vstack([fp[1],fp[0],fp[2]])













       tp = vstack([tp[1],tp[0],tp[2]])












 return fp,tp







































      # estimate the homographies













      model = homography.RansacModel()


























      fp,tp = convert_points(1)













      H_12 = homography.H_from_ransac(fp,tp,model)[0] #im 1 to 2


























      fp,tp = convert_points(0)













      H_01 = homography.H_from_ransac(fp,tp,model)[0] #im 0 to 1


























      tp,fp = convert_points(2) #NB: reverse order













      H_32 = homography.H_from_ransac(fp,tp,model)[0] #im 3 to 2


























      tp,fp = convert_points(3) #NB: reverse order













      H_43 = homography.H_from_ransac(fp,tp,model)[0] #im 4 to 3







































      # warp the images













      delta = 500 # for padding and translation


























      im1 = array(Image.open(imname[1]), "uint8")













      im2 = array(Image.open(imname[2]), "uint8")













      im_12 = warp.panorama(H_12,im1,im2,delta,delta)


























      im1 = array(Image.open(imname[0]), "f")













      im_02 = warp.panorama(dot(H_12,H_01),im1,im_12,delta,delta)


























      im1 = array(Image.open(imname[3]), "f")













      im_32 = warp.panorama(H_32,im1,im_02,delta,delta)


























      im1 = array(Image.open(imname[4]), "f")













      im_42 = warp.panorama(dot(H_32,H_43),im1,im_32,delta,2*delta)







































      figure()













      imshow(array(im_42, "uint8"))













      axis('off')













      show()





因为相机和光照强度的差异，会造成一幅图像内部，以及图像之间亮度的不均匀，拼接后的图像会出现明暗交替，这样给观察造成极大的不便。室外场景的拼接效果比室内的要好很多，多图拼接对图片的要求也比较高，差异性大或太小（几乎相同）的拼接效果都很差。
