morphologyEx 形态学

形态学可以对着二值图操作，好像也能对着灰度图操作，返回的还是灰度图。

利用morphologyEx这个函数可以方便的对图像进行一系列的膨胀腐蚀组合。

函数讲解

●函数原型
○c++














      void morphologyEx( InputArray src, OutputArray dst,













       int op, InputArray kernel,













       Point anchor = Point(-1,-1), int iterations = 1,












 int borderType = BORDER_CONSTANT,












 const Scalar& borderValue = morphologyDefaultBorderValue() )





○Android














      void morphologyEx(Mat src, Mat dst, int op, Mat kernel, Point anchor, int iterations, int borderType, Scalar borderValue)

















●参数解释
○src：源图像Mat对象
○dst：目标图像Mat对象
○op：操作的类型，通过源码我们得知总共有以下几种类型：














      enum MorphTypes{













       MORPH_ERODE = 0, //腐蚀













       MORPH_DILATE   = 1, //膨胀













       MORPH_OPEN = 2, //开操作













       MORPH_CLOSE = 3, //闭操作













       MORPH_GRADIENT = 4, //梯度操作













       MORPH_TOPHAT   = 5, //顶帽操作













       MORPH_BLACKHAT = 6, //黑帽操作













       MORPH_HITMISS  = 7













      };





○kernel：用于膨胀操作的结构元素，如果取值为Mat(),那么默认使用一个3 x 3 的方形结构元素，可以使用getStructuringElement()来创建结构元素
○anchor：参考点，其默认值为(-1,-1)说明位于kernel的中心位置。
○borderType ：边缘类型，默认为BORDER_CONSTANT。
○borderValue ：边缘值，用它的默认值即可。

各种操作的效果

●MORPH_ERODE（腐蚀）
跟erode（腐蚀）函数效果一样
●MORPH_DILATE（膨胀）
跟dilate（膨胀）函数效果一样
●MORPH_OPEN（开）
其实内部就是进行了先腐蚀后膨胀的操作。

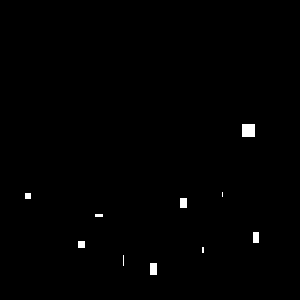

源图像

操作后图像

●MORPH_CLOSE（闭）
其实内部就是进行了先膨胀后腐蚀的操作。

源图像

操作后图像

●MORPH_GRADIENT（梯度）
内部是膨胀减去腐蚀

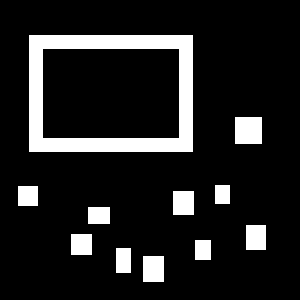

源图像

操作后的图像

●MORPH_TOPHAT（顶帽）

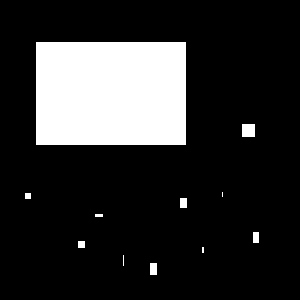

源图像

操作后的图像

●MORPH_BLACKHAT（黑帽）

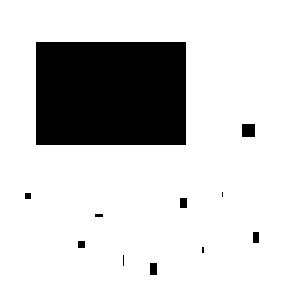

源图像

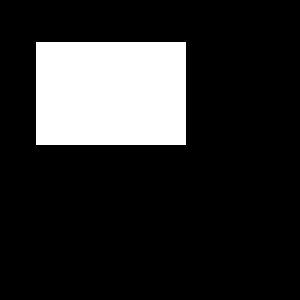

操作后的图像

函数使用

●c++中














      #include<opencv2/opencv.hpp>













      using namespace cv;













      int main() {













       Mat src = imread("C:/Users/Administrator/Desktop/wan.png");//引入源图像












 if (src.empty()) {












 return -1;













       }













       imshow("src", src);//展示源图像













       Mat dst;













       Mat kernel = getStructuringElement(MORPH_RECT,Size(3,3));//创建结构元素大小为3*3













       morphologyEx(src, dst,MORPH_OPEN, kernel);//开操作













       imshow("dst", dst);//展示目标图像













       waitKey(0);












 return 0;













      }





●Android中














      Bitmap bitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.ic_beauty);//获取源图像Bitmap对象













      Mat src = new Mat();













      Mat dst = new Mat();













      Utils.bitmapToMat(bitmap,src);//Bitmap转换为Mat对象













      Mat kernel = Imgproc.getStructuringElement(Imgproc.MORPH_RECT, new Size(3, 3));//获取结构元素













      Imgproc.morphologyEx(src,dst,Imgproc.MORPH_OPEN,kernel);//开操作













      Utils.matToBitmap(dst,bitmap);//Mat转换为Bitmap对象













      imageView.setImageBitmap(bitmap);
