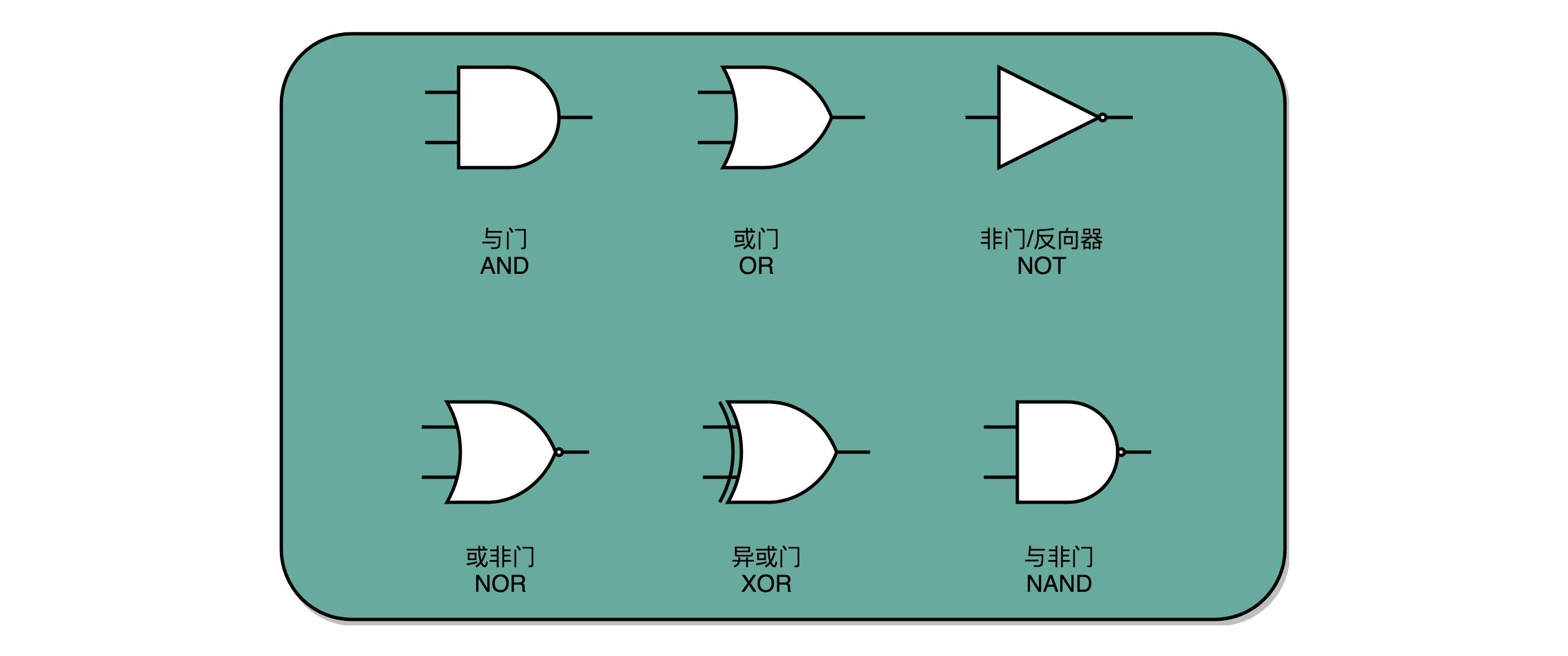

下面这些门电路的标识，你需要非常熟悉，后续的电路都是由这些门电路组合起来的。

这些基本的门电路，是我们计算机硬件端的最基本的“积木”
包含十亿级别晶体管的现代CPU，都是由这样一个一个的门电路组合而成的。

1 异或门和半加器

基础门电路

• 输入都是两个单独的bit
• 输出是一个单独的bit

2个8 位（bit）数的与/或/非逻辑运算
连续摆放8个开关，代表一个8位数
这样的两组开关，从左到右，上下单个的位开关之间，都统一用“与门”或者“或门”连起来，就是两个8位数的AND或者OR的运算了

最简单的8位的无符号整数的加法

“无符号”表示不需要使用补码来表示负数
无论高位是“0”还是“1”，这个整数都是一个正数

表示一个8位数的整数，简单地用8个bit，也就是8个电路开关

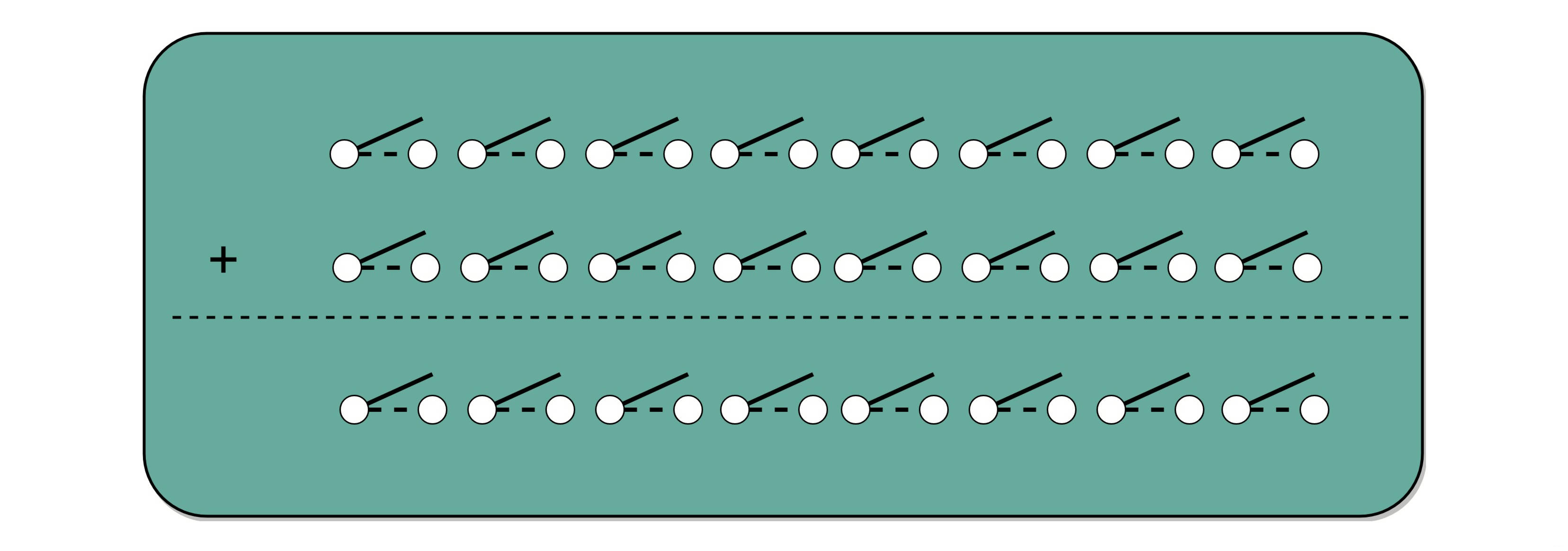

那2个8位整数的加法，就是2排8个开关
加法得到的结果也是一个8位的整数，所以又需要1排8位的开关
要想实现加法，我们就要看一下，通过什么样的门电路，能够连接起加数和被加数，得到最后期望的和

• 其实加法器就是把三排开关电路连起来

人在计算加法的时候一般怎么操作

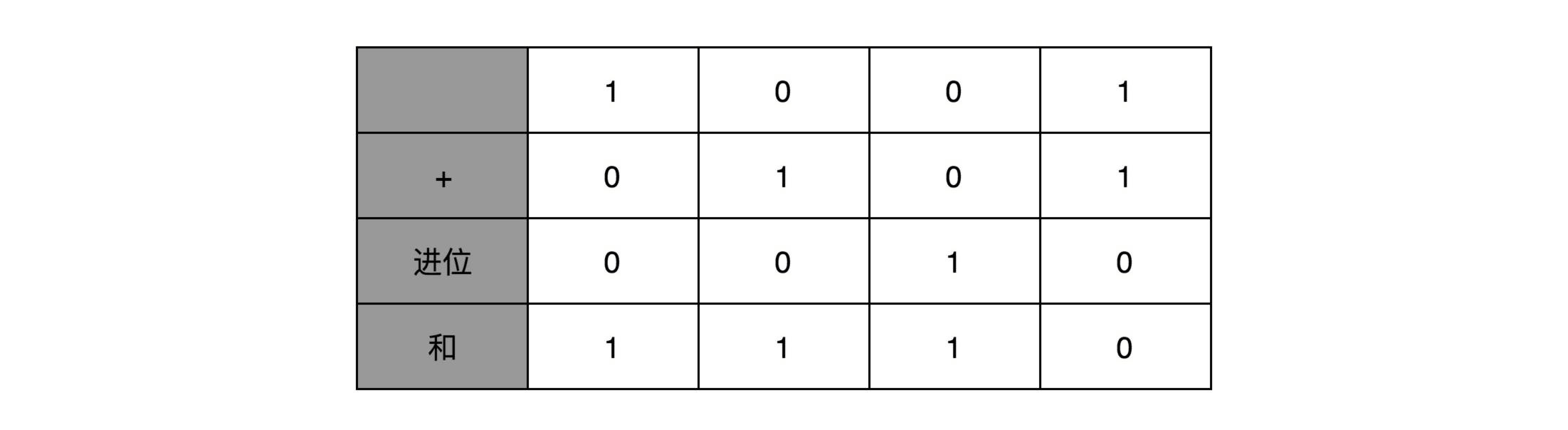

二进制的加法和十进制没什么区别，一样可以用列竖式
我们仍然是从左到右，一位一位进行计算，只是把从逢10进1变成逢2进1

一位数的加法
输入一共是4种组合，00、01、10、11

• 加法计算之后的个位是什么，在输入的两位是00和11的情况下，对应的输出都应该是0
• 在输入的两位是10和01的情况下，输出都是1

这个输入和输出的对应关系，其实就“异或门（XOR）”

与/或/非门，很容易就能和程序里面的“AND（&）”“ OR（ | ）”和“ NOT（ !）”对应

为什么需要异或（XOR）
这样一个在逻辑运算里面没有出现的形式，作为一个基本电路
异或门就是一个最简单的整数加法，所需要使用的基本门电路

输入的两位都是11时，还需要向左侧一位进位
这就对应一个与门
也就是有且只有在加数和被加数都是1的时候，进位才是1

所以，通过一个

• 异或门计算出个位
• 与门计算出是否进位

就通过电路算出了一个一位数的加法

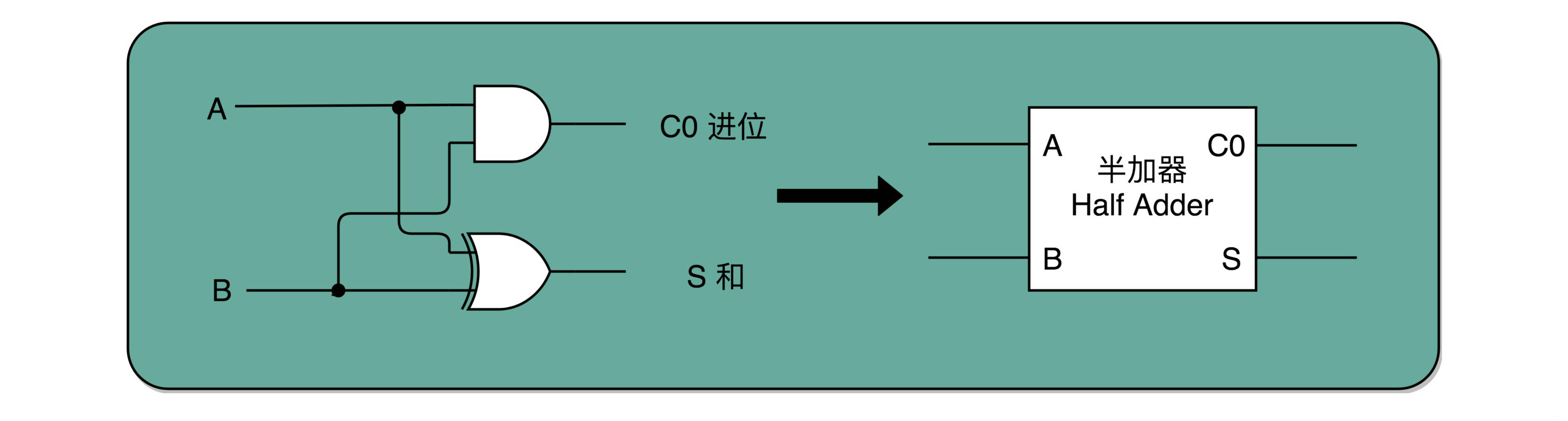

把两个门电路打包，给它取一个名字，就叫作半加器（Half Adder）

• 半加器的电路演示


2 全加器（Full Adder）

半加器可以解决个位的加法问题，但放到二位上，就不够用
这里的竖式是个二进制的加法，所以从右往左数，第二列不是十位，称为“二位”
对应的再往左，就应该分别是四位、八位

二位用一个半加器不能计算完成的原因也很简单
因为二位除了一个加数/被加数，还需要加上来自个位的进位信号，一共需要三个数进行相加
无论是最简单的门电路，还是用两个门电路组合而成的半加器，输入都只能是两个bit，也就是两个开关。该怎么办呢？

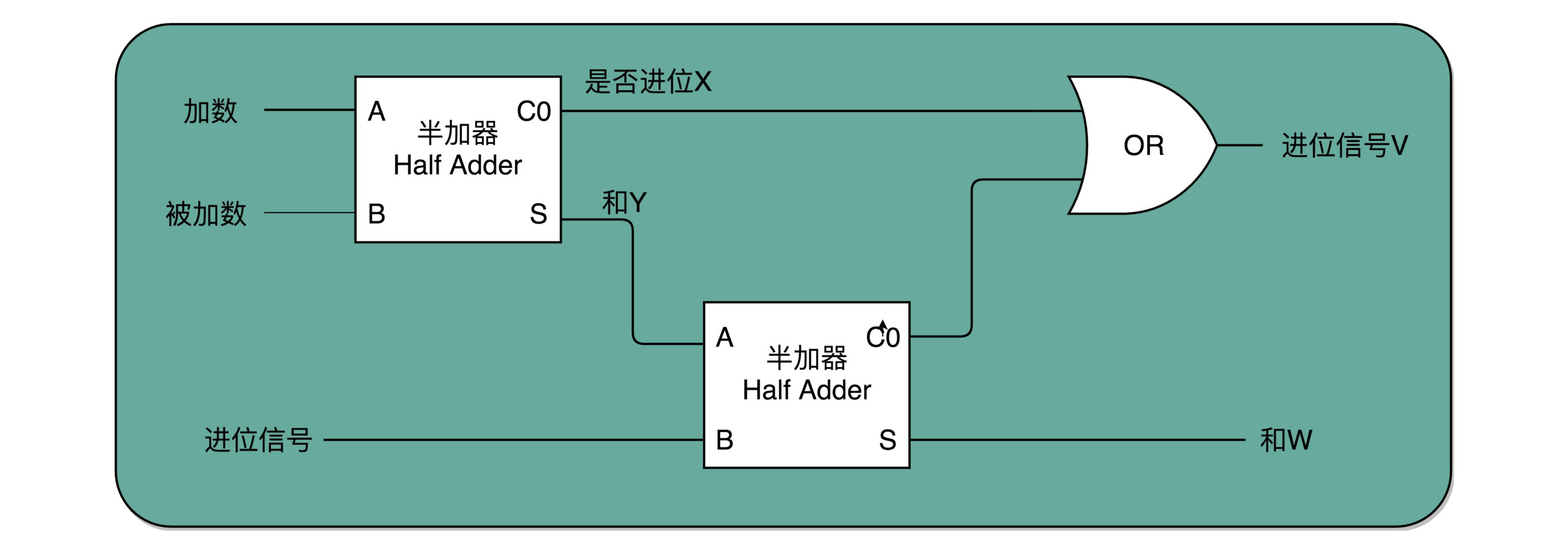

用两个半加器和一个或门，就能组合成一个全加器
第一个半加器，我们用和个位的加法一样的方式，得到是否进位X和对应的二个数加和后的结果Y，这样两个输出
然后，我们把这个加和后的结果Y，和个位数相加后输出的进位信息U，再连接到一个半加器上，就会再拿到一个是否进位的信号V和对应的加和后的结果W。

• 全加器就是两个半加器加上一个或门

  这个W就是我们在二位上留下的结果。我们把两个半加器的进位输出，作为一个或门的输入连接起来，只要两次加法中任何一次需要进位，那么在二位上，我们就会向左侧的四位进一位。因为一共只有三个bit相加，即使3个bit都是1，也最多会进一位。

这样，通过两个半加器和一个或门，我们就得到了一个，能够接受进位信号、加数和被加数，这样三个数组成的加法。这就是我们需要的全加器。

有了全加器，我们要进行对应的两个8 bit数的加法就很容易了

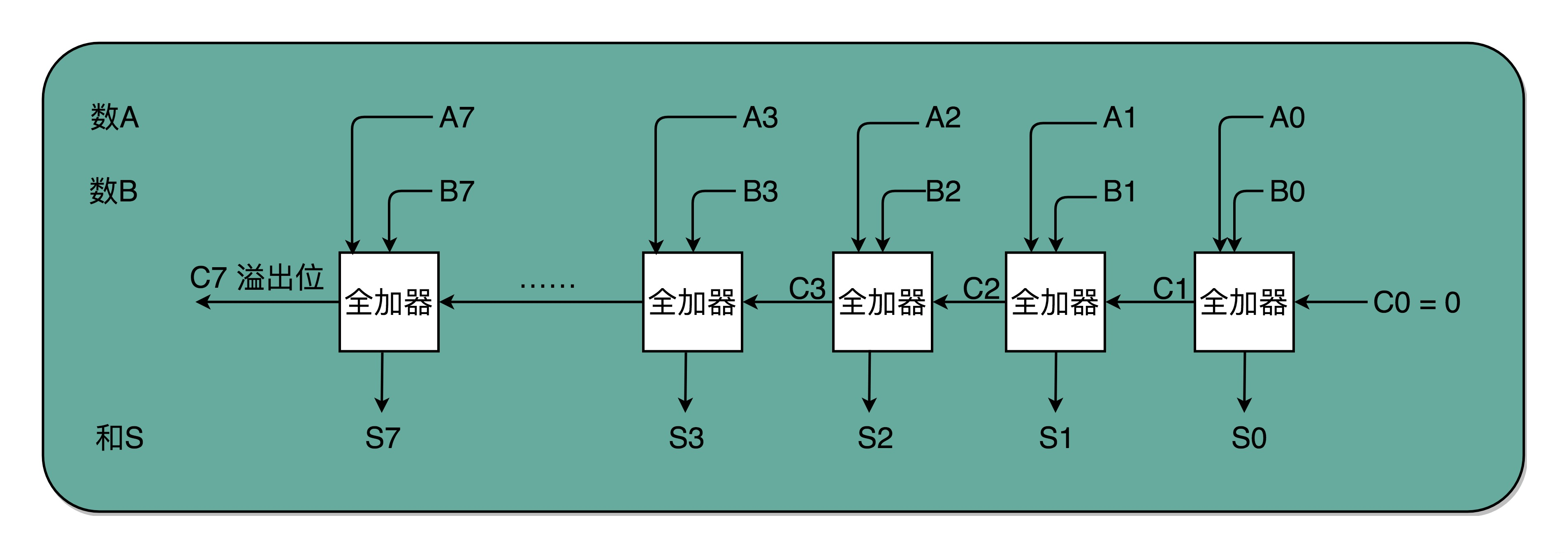

只要把8个全加器串联起来就好了
个位的全加器的进位信号作为二位全加器的输入信号，二位全加器的进位信号再作为四位的全加器的进位信号
这样一层层串接八层，我们就得到了一个支持8位数加法的算术单元
如果要扩展到16位、32位，乃至64位，都只需要多串联几个输入位和全加器就好了

• 8位加法器可以由8个全加器串联而成

  唯一需要注意的是，对于这个全加器，在个位，我们只需要用一个半加器，或者让全加器的进位输入始终是0。因为个位没有来自更右侧的进位。而最左侧的一位输出的进位信号，表示的并不是再进一位，而是表示我们的加法是否溢出了。

既然int这样的16位的整数加法，结果也是16位数，那我们怎么知道加法最终是否溢出了呢？因为结果也只存得下加法结果的16位数。我们并没有留下一个第17位，来记录这个加法的结果是否溢出。

看到全加器的电路设计，相信你应该明白，在整个加法器的结果中，我们其实有一个电路的信号，会标识出加法的结果是否溢出。我们可以把这个对应的信号，输出给到硬件中其他标志位里，让我们的计算机知道计算的结果是否溢出
而现代计算机也正是这样做的。这就是为什么你在撰写程序的时候，能够知道你的计算结果是否溢出在硬件层面得到的支持。

3 总结延伸

两个门电路，搭出一个半加器，就好像我们拿两块乐高，叠在一起，变成一个长方形的乐高，这样我们就有了一个新的积木组件，柱子。我们再用两个柱子和一个长条的积木组合一下，就变成一个积木桥。然后几个积木桥串接在一起，又成了积木楼梯。

从简单到复杂，我们一层层搭出了拥有更强能力的功能组件

在上面的一层，我们只需要考虑怎么用下一层的组件搭建出自己的功能，而不需要下沉到更低层的其他组件。就像你之前并没有深入学习过计算机组成原理，一样可以直接通过高级语言撰写代码，实现功能。

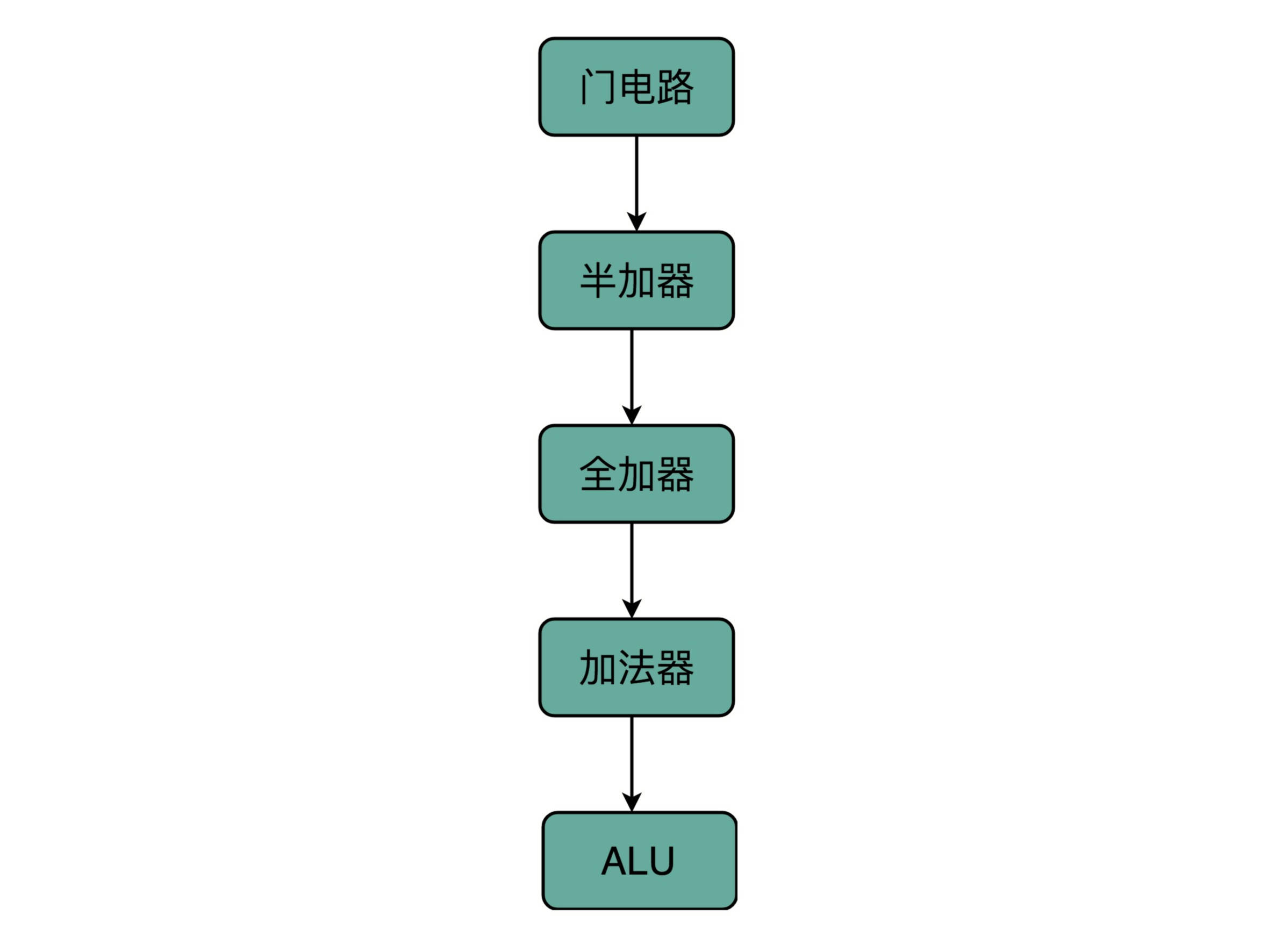

在硬件层面，我们通过门电路、半加器、全加器一层层搭出了加法器这样的功能组件。我们把这些用来做算术逻辑计算的组件叫作ALU，也就是算术逻辑单元。当进一步打造强大的CPU时，我们不会再去关注最细颗粒的门电路，只需要把门电路组合而成的ALU，当成一个能够完成基础计算的黑盒子就可以了。

以此类推，后面我们讲解CPU的设计和数据通路的时候，我们以ALU为一个基础单元来解释问题，也就够了。

4 补充阅读

出于性能考虑，实际CPU里面使用的加法器，比起我们今天讲解的电路还有些差别，会更复杂一些。真实的加法器，使用的是一种叫作超前进位加法器的东西。你可以找到北京大学在Coursera上开设的《计算机组成》课程中的Video-306 “加法器优化”一节，了解一下超前进位加法器的实现原理，以及我们为什么要使用它。
