先献上几个梗

• 1.1.1.1 不是测试用的，原来一直没分配，现在被用来做一个DNS了，宣传是比谷歌等公司的dns服务
  更保护用户隐私。
• IP地址255.255.255.255，代表有限广播，它的目标是网络中的所有主机。
• IP地址0.0.0.0，通常代表未知的源主机。当主机采用DHCP动态获取IP地址而无法获得合法IP地址时，会用IP地址0.0.0.0来表示源主机IP地址未知。
• NID不能以数字127开头。NID 127被保留给内部回送函数,作为本机循环测试使用。
  例如，使用命令ping 127.0.0.1测试TCP/IP协议栈是否正确安装。在路由器中，同样支持循环测试地址的使用。

1 查ip

• Windows - ipconfig
• Linux上- ifconfig

还有— ip addr

ifconfig & ip addr的区别

net-tools起源于BSD，自2001年起，Linux社区已经对其停止维护，而iproute2旨在取代net-tools，并提供了一些新功能。一些Linux发行版已经停止支持net-tools，只支持iproute2。
net-tools通过procfs(/proc)和ioctl系统调用去访问和改变内核网络配置，而iproute2则通过netlink套接字接口与内核通讯。
net-tools中工具的名字比较杂乱，而iproute2则相对整齐和直观，基本是ip命令加后面的子命令。
虽然取代意图很明显，但是这么多年过去了，net-tool依然还在被广泛使用，最好还是两套命令都掌握吧。

想象你登录进入一个非常小的Linux系统，发现既没有ifconfig命令，也没有ip addr命令，
是不是感觉这个系统没法用？
可以自行安装net-tools和iproute2这两个工具

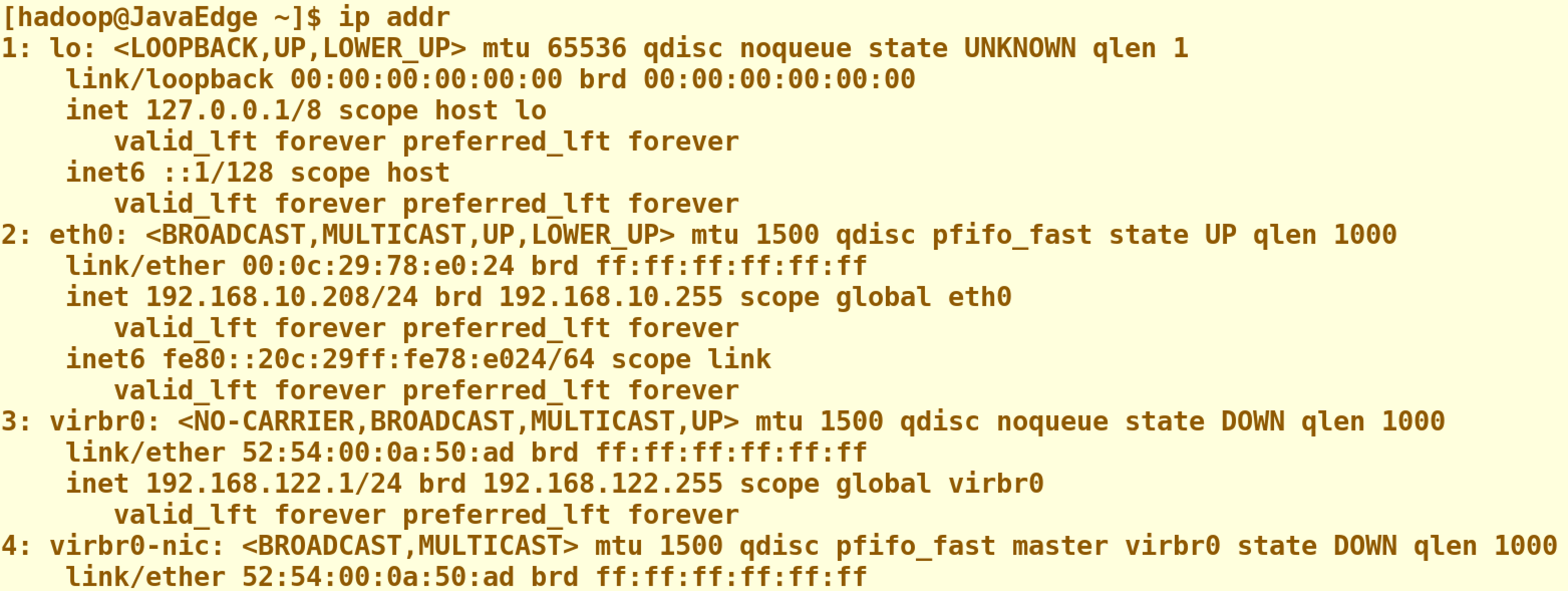

• 运行ip addr。不出意外，应该会输出下面的内容


该命令显示这台机器上所有的网卡
大部分的网卡都有一个IP地址

IP地址是一个网卡在网络世界的通讯地址，相当于我们现实世界的门牌号码
既然是门牌号，不能大家都一样，不然就会冲突,快递就找不到地方了
所以，有时候咱们的电脑弹出网络地址冲突，出现上不去网的情况，多半是IP地址冲突

如上输出的结果，192.168.10.208就是一个IP地址
地址被点分隔为四个部分，每个部分8bit，总共32位
这样产生的IP地址的数量很快就不够用了
于是就有了IPv6，也就是上面输出结果里面inet6 fe80::…
这个有128位，现在看来是够够的

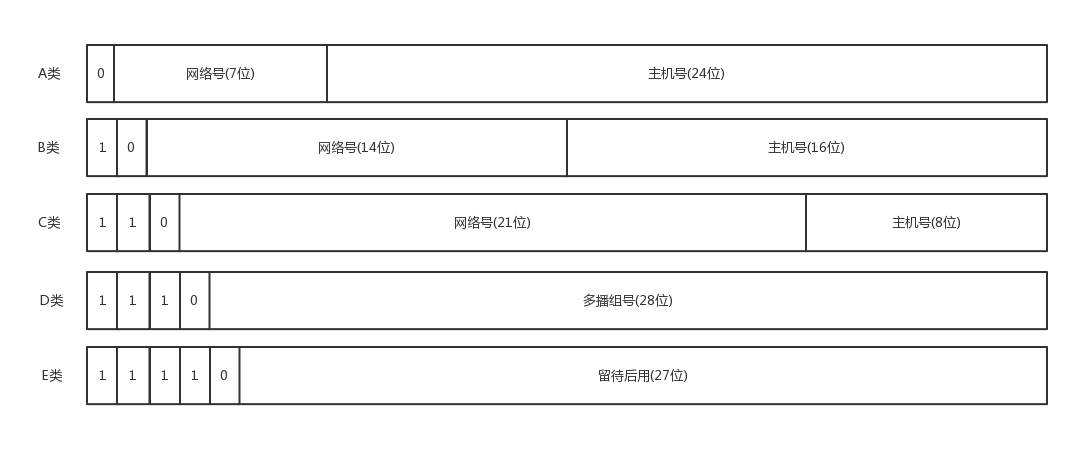

本来32位的IP地址就不够，还被分成了5类。现在想想，当时分配地址的时候，真是太奢侈了

在网络地址中，至少在当时设计的时候，对于A、B、 C类主要分两部分

• 前面一部分是网络号
• 后面一部分是主机号

这很好理解，大家都是六单元1001号
我是小区A的六单元1001号
而你是小区B的六单元1001号。

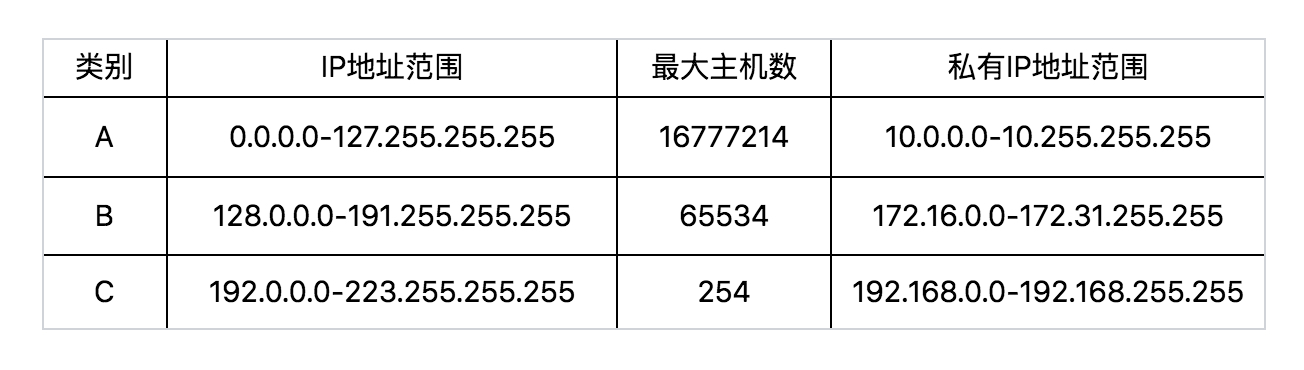

• 下面这个表格，详细地展示了A、B、C三类地址所能包含的主机的数量

  这里面有个尴尬的事情，就是C类地址能包含的最大主机数量实在太少了，只有254个
  当时设计的时候恐怕没想到，现在估计一个网吧都不够用吧
  而B类地址能包含的最大主机数量又太多了。6万多台机器放在一个网络下面，一般的企业基本达不到这个规模，闲着的地址就是浪费。

2 无类型域间选路（CIDR）

这打破了原来设计的几类地址的做法，将32位的IP地址一分为二

• 前面是网络号
• 后面是主机号

10.100.122.2/24，这个IP地址中有一个斜杠，斜杠后面有个数字24
这种地址表示形式，就是CIDR
后面24的意32位中前24是网络号，后8位是主机号

伴随着CIDR存在的

• 一个是广播地址
  10.100.122.255 如果发送这个地址，所有10.100.122网络里面的机器都可以收到
• 另一个是子网掩码
  255.255.255.0

将子网掩码和IP地址进行AND计算,就可得到网络号

• 前面三个255，转成二进制都是1
  1和任何数值取AND，都是原来数值，因而前三个数不变，为10.100.122
• 后面一个0，转换成二进制是0
  0和任何数值取AND，都是0，因而最后一个数变为0，合起来就是10.100.122.0

3 公/私有IP地址

日常工作，几乎不用划分A类、B类或者C类，很多人就忘记了这个分类，只记得CIDR
但是有一点还是要注意的，就是公有IP地址和私有IP地址

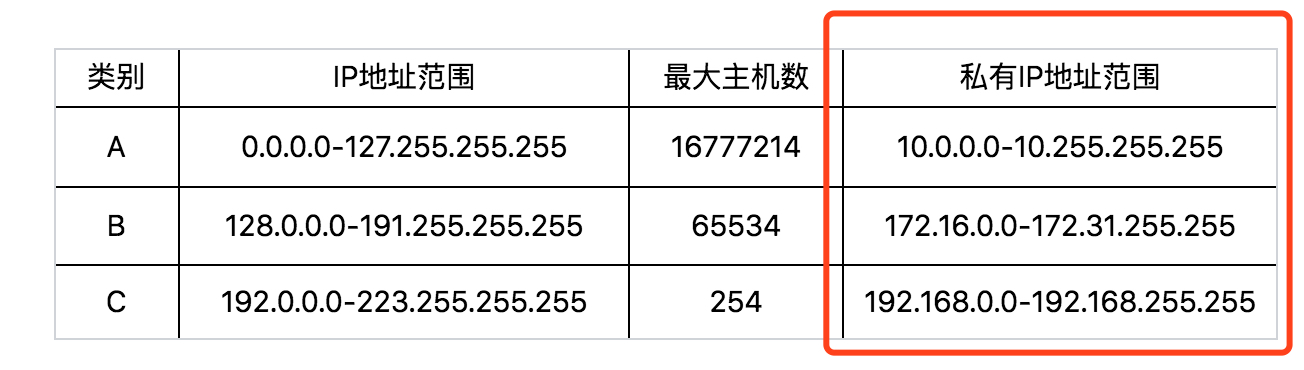

上面的表格。表格最右列是私有IP地址段
平时看到的数据中心里，办公室/家/学校的IP地址，一般都是私有IP地址段
因为这些地址允许组织内部的IT人员自己管理、分配，而且可重复
因此，你学校的某个私有IP地址段和我学校的可以是一样的。

这就像每个小区有自己的楼编号和门牌号，你们小区可以叫6栋，我们小区也叫6栋，没有任何问题
但是一旦出了小区，就需要使用公有IP地址。就像人民路888号，是国家统一分配的，不能两个小区都叫人民路888号。

公有IP地址有个组织统一分配，你需要去买
如果你搭建一个网站，给你学校的人使用，让你们学校的IT人员给你一个IP地址就行
但是假如你要做一个类似网易163这样的网站，就需要有公有IP地址，这样全世界的人才能访问。

表格中的192.168.0.x是最常用的私有IP地址
你家里有Wi-Fi，对应就会有一个IP地址。一般你家里地上网设备不会超过256个，所以/24基本就够了
有时候我们也能见到/16的CIDR，这两种是最常见的，也是最容易理解的。

不需要将十进制转换为二进制32位，就能明显看出192.168.0是网络号，后面是主机号

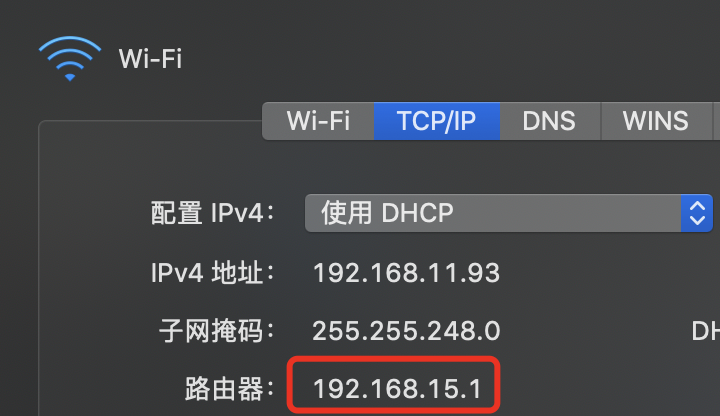

而整个网络里面的第一个地址192.168.0.1，往往就是你这个私有网络的出口地址
例如，你家里的电脑连接Wi-Fi，Wi-Fi路由器的地址就是192.168.0.1
而192.168.0.255就是广播地址。一旦发送这个地址，整个192.168.0网络里面的所有机器都能收到。

但是也不总都是这样的情况。因此，其他情况往往就会很难理解，还容易出错。

4 一个容易“犯错”的CIDR

我们来看16.158.165.91/22这个CIDR
求一下这个网络的第一个地址、子网掩码和广播地址

你要是上来就写16.158.165.1，那就大错特错!!!

/22不是8的整数倍，不好办，只能先变成二进制来看

• 16.158的部分不会动，它占了前16位
• 中间的165，变为二进制为‭10100101‬。除了前面的16位，还剩6位。所以，这8位中前6位是网络号，16.158.<101001>，而<01>.91是机器号。

第一个地址是16.158.<101001><00>.1，即16.158.164.1
子网掩码是255.255.<111111><00>.0，即255.255.252.0
广播地址为16.158.<101001><11>.255，即16.158.167.255。

D类是组播地址
使用这一类地址，属于某个组的机器都能收到
这有点类似在公司里面大家都加入了一个邮件组。发送邮件，加入这个组的都能收到

在IP地址的后面有个scope

• 对于eth0这张网卡来讲，是global，说明这张网卡是可以对外的，可以接收来自各个地方的包
• 对于lo来讲，是host，说明仅可以供本机相互通信。
  lo全称是loopback，又称环回接口，往往会被分配到127.0.0.1这个地址
  这个地址用于本机通信，经过内核处理后直接返回，不会在任何网络中出现。

5 MAC地址

在IP地址的上一行是link/ether fa:16:3e:c7:79:75 brd ff:ff:ff:ff:ff:ff
这个被称为MAC地址
是一个网卡的物理地址，用十六进制，6个byte表示

MAC地址号称全局唯一，不会有两个网卡有相同的MAC地址，而且网卡自生产出来，就带着这个地址
很多人看到这里就会想，既然这样，整个互联网的通信，全部用MAC地址好了，只要知道了对方的MAC地址，就可以把信息传过去。

这样当然是不行的
一个网络包要从一个地方传到另一个地方，除了要有确定的地址，还需要有定位功能
而有门牌号码属性的IP地址，才是有远程定位功能

例如，你去XX市XX路XX号X楼X层找XX，你在路上问路，可能被问的人不知道X楼是哪个，但是可以给你指网商路怎么去
但是如果你问一个人，你知道这个身份证号的人在哪里吗？可想而知，没有人知道。

MAC地址更像是身份证，是一个唯一的标识
它的唯一性设计是为了组网的时候，不同的网卡放在一个网络里面的时候，可以不用担心冲突
从硬件角度，保证不同的网卡有不同的标识。

MAC地址是有一定定位功能的，只不过范围非常有限

你可以根据IP地址，找到XX市XX路XX号X楼X层，但是依然找不到我，你就可以靠吼了，大声喊身份证XXXX的是哪位？我听到了，我就会站起来说，是我啊
但是如果你在上海，到处喊身份证XXXX的是哪位，我不在现场，当然不会回答，因为我在杭州不在上海。

所以，MAC地址的通信范围比较小，局限在一个子网里面
例如，从192.168.0.2/24访问192.168.0.3/24是可以用MAC地址的
一旦跨子网，即从192.168.0.2/24到192.168.1.2/24，MAC地址就不行了，需要IP地址起作用了

6 网络设备的状态标识

<BROADCAST,MULTICAST,UP,LOWER_UP> 叫net_device flags，网络设备的状态标识

• UP
  网卡处于启动的状态
• BROADCAST
  网卡有广播地址，可以发送广播包
• MULTICAST
  网卡可以发送多播包
• LOWER_UP
  L1是启动的，也即网线插着呢
• MTU1500
  最大传输单元MTU为1500，这是以太网的默认值。

网络包是层层封装的
MTU是二层MAC层的概念。MAC层有MAC的头，以太网规定连MAC头带正文合起来，不允许超过1500个字节。正文里面有IP的头、TCP的头、HTTP的头。如果放不下，就需要分片来传输。

• qdisc pfifo_fast (queueing discipline，排队规则)
  内核如果需要通过某个网络接口发送数据包，它都需要按照为这个接口配置的qdisc（排队规则）把数据包加入队列。

最简单的qdisc是pfifo，它不对进入的数据包做任何的处理，数据包采用先入先出的方式通过队列
pfifo_fast稍微复杂一些，它的队列包括三个波段（band）。在每个波段里面，使用先进先出规则。

三个波段（band）的优先级也不相同。band 0的优先级最高，band 2的最低。如果band 0里面有数据包，系统就不会处理band 1里面的数据包，band 1和band 2之间也是一样。

数据包是按照服务类型（Type of Service，TOS） 被分配到三个波段（band）里面的
TOS是IP头里面的一个字段，代表了当前的包是高优先级的，还是低优先级的。

队列是个好东西，后面我们讲云计算中的网络的时候，会有很多用户共享一个网络出口的情况，这个时候如何排队，每个队列有多粗，队列处理速度应该怎么提升，我都会详细为你讲解。

7 总结

• IP是地址，有定位功能；MAC是身份证，无定位功能
• CIDR可以用来判断是不是本地人
• IP分公有的IP和私有的IP

参考

• 趣谈网络协议
