容器为什么需要进行文件系统隔离呢?

  • 被其他容器篡改文件,导致安全问题
  • 文件的并发写入造成的不一致问题

Linux容器通过Namespace、Cgroups,进程就真的被“装”在了一个与世隔绝的房间里,而这些房间就是PaaS项目赖以生存的应用“沙盒”。墙内的它们是怎样的生活呢?

1 容器里的进程眼中的文件系统

也许你会认为这是一个Mount Namespace的问题
容器里的应用进程,理应看到一份完全独立的文件系统。这样,它就可以在自己的容器目录(比如/tmp)下操作,而完全不会受宿主机以及其他容器的影响。

那么,真实情况是这样吗?

“左耳朵耗子”叔在多年前写的一篇关于Docker基础知识的博客里,曾经介绍过一段小程序。
这段小程序的作用是,在创建子进程时开启指定的Namespace。

下面,我们不妨使用它来验证一下刚刚提到的问题。

#define _GNU_SOURCE
#include <sys/mount.h>
#include <sys/types.h>
#include <sys/wait.h>
#include <stdio.h>
#include <sched.h>
#include <signal.h>
#include <unistd.h>
#define STACK_SIZE (1024 * 1024)
static char container_stack[STACK_SIZE];
char* const container_args[] = {
  "/bin/bash",
  NULL
};

int container_main(void* arg)
{ printf("Container - inside the container!\n");
  execv(container_args[0], container_args);
  printf("Something's wrong!\n");
  return 1;
}

int main()
{
  printf("Parent - start a container!\n");
  int container_pid = clone(container_main, container_stack+STACK_SIZE, CLONE_NEWNS | SIGCHLD , NULL);
  waitpid(container_pid, NULL, 0);
  printf("Parent - container stopped!\n");
  return 0;
}



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31

在main函数里,通过clone()系统调用创建了一个新的子进程container_main,并且声明要为它启用Mount Namespace(即:CLONE_NEWNS标志)。

而这个子进程执行的,是一个“/bin/bash”程序,也就是一个shell。所以这个shell就运行在了Mount Namespace的隔离环境中。

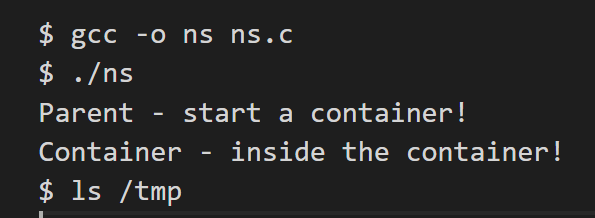

我们来一起编译一下这个程序:

这样,我们就进入了这个“容器”当中。可是,如果在“容器”里执行一下ls指令的话,我们就会发现一个有趣的现象: /tmp目录下的内容跟宿主机的内容是一样的。

即使开启了Mount Namespace,容器进程看到的文件系统也跟宿主机完全一样。
这是怎么回事呢?

Mount Namespace修改的,是容器进程对文件系统“挂载点”的认知
但是,这也就意味着,只有在“挂载”这个操作发生之后,进程的视图才会被改变。而在此之前,新创建的容器会直接继承宿主机的各个挂载点。

这时,你可能已经想到了一个解决办法:创建新进程时,除了声明要启用Mount Namespace之外,我们还可以告诉容器进程,有哪些目录需要重新挂载,就比如这个/tmp目录。于是,我们在容器进程执行前可以添加一步重新挂载 /tmp目录的操作:

int container_main(void* arg)
{
  printf("Container - inside the container!\n");
  // 如果你的机器的根目录的挂载类型是shared,那必须先重新挂载根目录
  // mount("", "/", NULL, MS_PRIVATE, "");
  mount("none", "/tmp", "tmpfs", 0, "");
  execv(container_args[0], container_args);
  printf("Something's wrong!\n");
  return 1;
}



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10

可以看到,在修改后的代码里,我在容器进程启动之前,加上了一句mount(“none”, “/tmp”, “tmpfs”, 0, “”)语句。就这样,我告诉了容器以tmpfs(内存盘)格式,重新挂载了/tmp目录。

这段修改后的代码,编译执行后的结果又如何呢?我们可以试验一下:

可以看到,这次/tmp变成了一个空目录,这意味着重新挂载生效了。我们可以用mount -l检查一下:


可以看到,容器里的/tmp目录是以tmpfs方式单独挂载的。

更重要的是,因为我们创建的新进程启用了Mount Namespace,所以这次重新挂载的操作,只在容器进程的Mount Namespace中有效。如果在宿主机上用mount -l来检查一下这个挂载,你会发现它是不存在的:

这就是Mount Namespace跟其他Namespace的使用略有不同的地方:

它对容器进程视图的改变,一定是伴随着挂载操作(mount)才能生效。



  • 1

可作为用户,希望每当创建一个新容器,容器进程看到的文件系统就是一个独立的隔离环境,而不是继承自宿主机的文件系统。怎么才能做到这一点呢?

可以在容器进程启动之前重新挂载它的整个根目录“/”。
而由于Mount Namespace的存在,这个挂载对宿主机不可见,所以容器进程就可以在里面随便折腾了。

在Linux操作系统里,有一个名为

chroot(change root file system)

的命令, 改变进程的根目录到指定的位置

假设,我们现在有一个$HOME/test目录,想要把它作为一个/bin/bash进程的根目录。

  • 首先,创建一个test目录和几个lib文件夹:
$ mkdir -p $HOME/test
$ mkdir -p $HOME/test/{bin,lib64,lib}
$ cd $T



  • 1
  • 2
  • 3
  • 然后,把bash命令拷贝到test目录对应的bin路径下:
$ cp -v /bin/{bash,ls} $HOME/test/bin



  • 1

接下来,把bash命令需要的所有so文件,也拷贝到test目录对应的lib路径下。找到so文件可以用ldd 命令:

$ T=$HOME/test
$ list="$(ldd /bin/ls | egrep -o '/lib.*\.[0-9]')"
$ for i in $list; do cp -v "$i" "${T}${i}"; done



  • 1
  • 2
  • 3

最后,执行chroot命令,告诉操作系统,我们将使用$HOME/test目录作为/bin/bash进程的根目录:

$ chroot $HOME/test /bin/bash



  • 1

这时,你如果执行ls /,就会看到,它返回的都是$HOME/test目录下面的内容,而不是宿主机的内容。

更重要的是,对于被chroot的进程来说,它并不会感受到自己的根目录已经被“修改”成$HOME/test了。

这种视图被修改的原理,是不是跟我之前介绍的Linux Namespace很类似呢?
没错!实际上,Mount Namespace正是基于对chroot的不断改良才被发明出来的,它也是Linux操作系统里的第一个Namespace。

当然,为了能够让容器的这个根目录看起来更“真实”,我们一般会在这个容器的根目录下挂载一个完整操作系统的文件系统, 比如Ubuntu16.04的ISO。这样,在容器启动之后,我们在容器里通过执行"ls /"查看根目录下的内容,就是Ubuntu 16.04的所有目录和文件。
而这个挂载在容器根目录上、用来为容器进程提供隔离后执行环境的文件系统,就是所谓的“容器镜像”。它还有一个更为专业的名字,叫作:rootfs(根文件系统)。

所以,一个最常见的rootfs,或者说容器镜像,会包括如下所示的一些目录和文件,比如/bin,/etc,/proc等等:

$ ls /
bin dev etc home lib lib64 mnt opt proc root run sbin sys tmp usr var



  • 1
  • 2

而你进入容器之后执行的/bin/bash,就是/bin目录下的可执行文件,与宿主机的/bin/bash完全不同。
对Docker项目来说,它最核心的原理实际上就是为待创建的用户进程:

  • 启用Linux Namespace配置
  • 设置指定的Cgroups参数
  • 切换进程的根目录(Change Root)

Docker项目在最后一步的切换上会优先使用pivot_root系统调用,如果系统不支持,才会使用chroot

这两个系统调用虽然功能类似,但是也有细微的区别

rootfs只是一个操作系统所包含的文件、配置和目录,并不包括操作系统内核。只包括了操作系统的“躯壳”,并没有包括操作系统的“灵魂”。
在Linux操作系统中,这两部分是分开存放的,操作系统只有在开机启动时才会加载指定版本的内核镜像。

那么,对于容器来说,这个

操作系统的“灵魂”在哪

同一台机器上的所有容器,都共享宿主机操作系统的内核。
如果你的应用程序需要配置内核参数、加载额外的内核模块,以及跟内核进行直接的交互
这些操作和依赖的对象,都是宿主机操作系统的内核,它对于该机器上的所有容器来说是一个“全局变量”,牵一发动全身。

这也是容器相比于虚拟机的主要缺陷之一
毕竟后者不仅有模拟出来的硬件机器充当沙盒,而且每个沙盒里还运行着一个完整的Guest OS给应用随便折腾。

不过,正是由于rootfs的存在,容器才有了一个被反复宣传至今的重要特性:

一致性

什么是容器的“一致性”呢?

由于云端与本地服务器环境不同,应用的打包过程,一直是使用PaaS时最“痛苦”的一个步骤。
但有了容器镜像(即rootfs)之后,这个问题被非常优雅地解决了。
由于rootfs里打包的不只是应用,而是整个操作系统的文件和目录,也就意味着,应用以及它运行所需要的所有依赖,都被封装在了一起。

事实上,对于大多数开发者而言,他们对应用依赖的理解,一直局限在编程语言层面。比如Golang的Godeps.json。
但实际上,一个一直以来很容易被忽视的事实是,对一个应用来说,操作系统本身才是它运行所需要的最完整的“依赖库”。

有了容器镜像“打包操作系统”的能力,这个最基础的依赖环境也终于变成了应用沙盒的一部分。这就赋予了容器所谓的一致性
无论在本地、云端,还是在一台任何地方的机器上,用户只需要解压打包好的容器镜像,那么这个应用运行所需要的完整的执行环境就被重现出来了。

这种深入到操作系统级别的运行环境一致性,打通了应用在本地开发和远端执行环境之间难以逾越的鸿沟。
不过,这时你可能已经发现了另一个非常棘手的问题:难道我每开发一个应用,或者升级一下现有的应用,都要重复制作一次rootfs吗?
比如,我现在用Ubuntu操作系统的ISO做了一个rootfs,然后又在里面安装了Java环境,用来部署应用。那么,我的另一个同事在发布他的Java应用时,显然希望能够直接使用我安装过Java环境的rootfs,而不是重复这个流程。

一种比较直观的解决办法是,我在制作rootfs的时候,每做一步“有意义”的操作,就保存一个rootfs出来,这样其他同事就可以按需求去用他需要的rootfs了。
但是,这个解决办法并不具备推广性。原因在于,一旦你的同事们修改了这个rootfs,新旧两个rootfs之间就没有任何关系了。这样做的结果就是极度的碎片化
那么,既然这些修改都基于一个旧的rootfs,我们能不能以增量的方式去做这些修改呢?
这样做的好处是,所有人都只需要维护相对于base rootfs修改的增量内容,而不是每次修改都制造一个“fork”。
答案当然是肯定的。

这也正是为何,Docker公司在实现Docker镜像时并没有沿用以前制作rootfs的标准流程,而是做了一个小小的创新:
Docker在镜像的设计中,引入了层(layer)的概念。也就是说,用户制作镜像的每一步操作,都会生成一个层,也就是一个增量rootfs。
当然,这个想法不是凭空臆造出来的,而是用到

联合文件系统(Union File System,UnionFS)

最主要的功能是将多个不同位置的目录联合挂载(union mount)到同一目录。

容器有了进程隔离(视野隔离),CGroup资源隔离,还缺少隔离的文件系统,可认为Unionfs是容器房间里的地板,将多个文件目录挂载给某个容器进程,供其独享。

为了解决该问题,Docker在Ubuntu发行版上默认使用AuFS(Advanced Union FS)支持Docker镜像的Layer,也支持其他UnionFS的版本。

比如,现在有两个目录A、B,分别有俩文件:

$ tree
.
├── A
│  ├── a
│  └── x
└── B
  ├── b
  └── x



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

然后使用联合挂载,将这俩目录挂载到一个公共目录C上:

$ mkdir C
$ mount -t aufs -o dirs=./A:./B none ./C



  • 1
  • 2

再查看目录C的内容,就能看到目录A和B下的文件被合并到了一起:

$ tree ./C
./C
├── a
├── b
└── x



  • 1
  • 2
  • 3
  • 4
  • 5

可见,在这个合并后的目录C里,有a、b、x三个文件,并且x文件只有一份。这就是“合并”。如果在目录C里对a、b、x文件做修改,这些修改也会在对应的目录A、B中生效。

AuFS全称Another UnionFS,后改名为Alternative UnionFS,再后来干脆改名叫作Advance UnionFS,从这些名字中你应该能看出这样两个事实:

  • 对Linux原生UnionFS的重写和改进
  • Linus一直不让AuFS进入Linux内核主干,只能在Ubuntu和Debian这些发行版上使用

对于AuFS来说,它最关键的目录结构在/var/lib/docker路径下的diff目录:

/var/lib/docker/aufs/diff/<layer_id>



  • 1

现在启动一个容器

$ docker run -d ubuntu:latest sleep 3600



  • 1

Docker就会从Docker Hub上拉取一个Ubuntu镜像到本地。

这“镜像”实际上是一个Ubuntu操作系统的rootfs,内容是Ubuntu操作系统的所有文件和目录。
不同的是,Docker镜像使用的rootfs,往往由多个“层”组成:

docker image inspect ubuntu:latest
... "RootFS": { "Type": "layers", "Layers": [ "sha256:f49017d4d5ce9c0f544c...", "sha256:8f2b771487e9d6354080...", "sha256:ccd4d61916aaa2159429...", "sha256:c01d74f99de40e097c73...", "sha256:268a067217b5fe78e000..." ] }



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12

可以看到,这个Ubuntu镜像,实际上由五个层组成。
这五个层就是五个增量rootfs,每一层都是Ubuntu操作系统文件与目录的一部分;而在使用镜像时,Docker会把这些增量联合挂载在一个统一的挂载点上(等价于前面例子里的“/C”目录)。

这个挂载点就是/var/lib/docker/aufs/mnt/,比如:

/var/lib/docker/aufs/mnt/6e3be5d2ecccae7cc0fcfa2a2f5c89dc21ee30e166be823ceaeba15dce645b3e



  • 1

不出意外的,这个目录里面正是一个完整的Ubuntu操作系统:

$ ls /var/lib/docker/aufs/mnt/6e3be5d2ecccae7cc0fcfa2a2f5c89dc21ee30e166be823ceaeba15dce645b3e
bin boot dev etc home lib lib64 media mnt opt proc root run sbin srv sys tmp usr var



  • 1
  • 2

那么,前面提到的五个镜像层,又是如何被联合挂载成这样一个完整的Ubuntu文件系统的呢?

这个信息记录在AuFS的系统目录/sys/fs/aufs下面。

首先,通过查看AuFS的挂载信息,我们可以找到这个目录对应的AuFS的内部ID(也叫:si):

$ cat /proc/mounts| grep aufs
none /var/lib/docker/aufs/mnt/6e3be5d2ecccae7cc0fc... aufs rw,relatime,si=972c6d361e6b32ba,dio,dirperm1 0 0



  • 1
  • 2

即,si=972c6d361e6b32ba。

然后使用这个ID,你就可以在/sys/fs/aufs下查看被联合挂载在一起的各个层的信息:

$ cat /sys/fs/aufs/si_972c6d361e6b32ba/br[0-9]*
/var/lib/docker/aufs/diff/6e3be5d2ecccae7cc...=rw
/var/lib/docker/aufs/diff/6e3be5d2ecccae7cc...-init=ro+wh
/var/lib/docker/aufs/diff/32e8e20064858c0f2...=ro+wh
/var/lib/docker/aufs/diff/2b8858809bce62e62...=ro+wh
/var/lib/docker/aufs/diff/20707dce8efc0d267...=ro+wh
/var/lib/docker/aufs/diff/72b0744e06247c7d0...=ro+wh
/var/lib/docker/aufs/diff/a524a729adadedb90...=ro+wh



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

从这些信息里,我们可以看到,镜像的层都放置在/var/lib/docker/aufs/diff目录下,然后被联合挂载在/var/lib/docker/aufs/mnt里面。
