之前博客为各位简要介绍PT100热电阻温度阻值对应表，该内容适用于项目中速查，仅适合参考。
本篇博文为各位朋友介绍如何使用Excel表格精准分析PT100热电阻温度阻值的对应关系，并在编程开发中实现。
第1步：使用PT100热电阻温度阻值对应表中数据在Excel表格中建立关系，这里我打算建立-40℃~230℃，PT100温度和阻值关系，效果如下所示：
第2步：选择阻值、温度数据，建立对应关系可视化图表（X轴阻值数据，Y轴温度数据），选择散点图类型，效果如下所示：
第3步：将图表放大整理，添加实线，使阻值、温度数据对应关系更明显，效果如下所示：

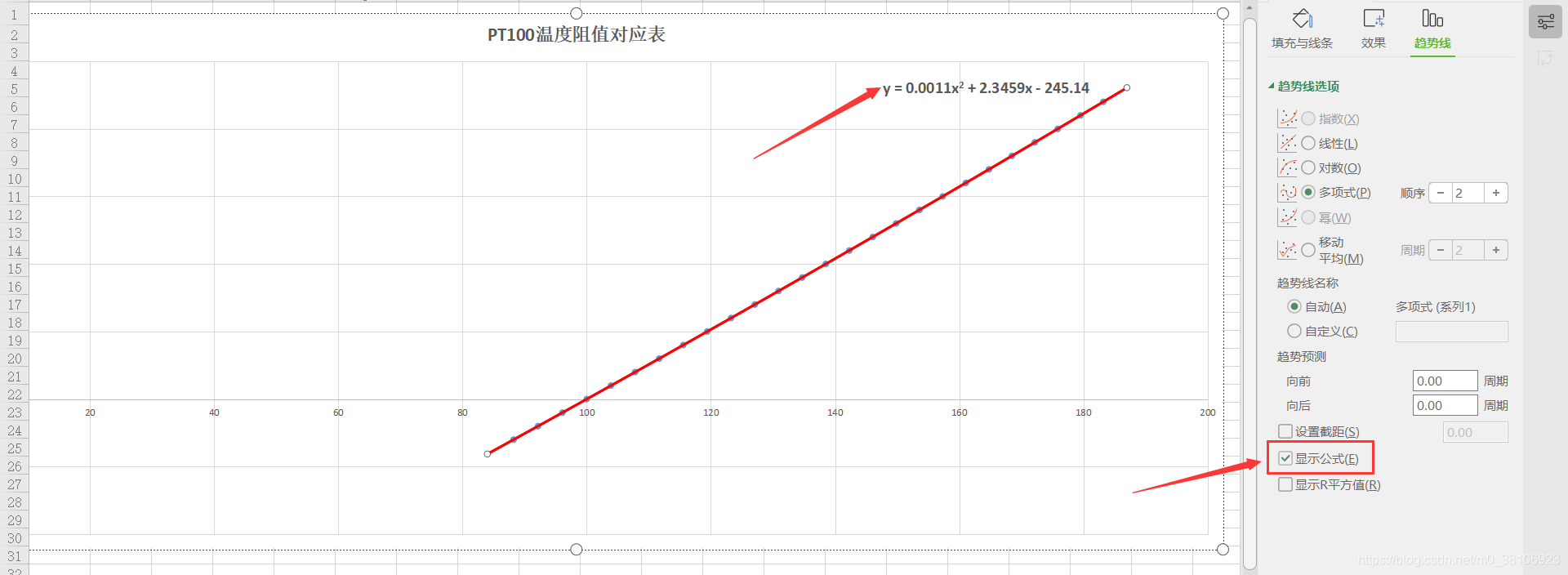

第4步：最后关键一步，建立阻值、温度数据趋势曲线关系，这是我建立二次多项式，基本上拟合了原始数据（蓝色数据线为原始数据，红色数据线为建立阻值、温度数据趋势曲线关系）效果如下所示：
点击显示公式（y = 0.0011x2 + 2.3459x - 245.14），即可看到分析的阻值、温度数据趋势曲线关系，在开发过程中，知道PT100温度或者阻值，套用以下公式，就可以计算出转换数据，效果如下所示：
PT100温度阻值对应表模板下载：https://download.csdn.net/download/m0_38106923/12706649
