《OpenCV3编程入门》第6章-学习笔记1-<1>boxFilter函数——方框滤波--（代码实例）

目录

回顾基本操作和参数选项：

具体代码操作：

 回顾基本操作和参数选项：














      C++: void boxFilter(InputArray src,OutputArray dst, int ddepth, Size ksize, Point anchor=Point(-1,-1), boolnormalize=true, int borderType=BORDER_DEFAULT )

















1.  第一个参数，InputArray类型的src，输入图像，即源图像，填Mat类的对象即可。该函数对通道是独立处理的，且可以处理任意通道数的图片，但需要注意，待处理的图片深度应该为CV_8U, CV_16U, CV_16S, CV_32F 以及 CV_64F之一。
2. 第二个参数，OutputArray类型的dst，即目标图像，需要和源图片有一样的尺寸和类型。
3. 第三个参数，int类型的ddepth，输出图像的深度，-1代表使用原图深度，即src.depth()。
4. 第四个参数，Size类型的ksize，内核的大小。一般这样写Size( w,h )来表示内核的大小( 其中，w 为像素宽度， h为像素高度)。Size（3,3）就表示3x3的核大小，Size（5,5）就表示5x5的核大小
5. 第五个参数，Point类型的anchor，表示锚点（即被平滑的那个点），注意他有默认值Point(-1,-1)。如果这个点坐标是负值的话，就表示取核的中心为锚点，所以默认值Point(-1,-1)表示这个锚点在核的中心。
6. 第六个参数，bool类型的normalize，默认值为true，一个标识符，表示内核是否被其区域归一化（normalized）了。
7. 第七个参数，int类型的borderType，用于推断图像外部像素的某种边界模式。有默认值BORDER_DEFAULT，我们一般不去管它。


具体代码操作：














      //-----------------------------------【头文件包含部分】---------------------------------------













      // 描述：包含程序所依赖的头文件













      //----------------------------------------------------------------------------------------------













      #include "opencv2/core/core.hpp"













      #include"opencv2/highgui/highgui.hpp"













      #include"opencv2/imgproc/imgproc.hpp"


























      //-----------------------------------【命名空间声明部分】---------------------------------------













      // 描述：包含程序所使用的命名空间













      //-----------------------------------------------------------------------------------------------













      using namespace cv;


























      //-----------------------------------【main( )函数】--------------------------------------------













      // 描述：控制台应用程序的入口函数，我们的程序从这里开始













      //-----------------------------------------------------------------------------------------------













      int main()













      {












	//载入原图













      	Mat image = imread("1.jpg");

























	//创建窗口













      	namedWindow("均值滤波【原图】");













      	namedWindow("均值滤波【效果图3*3】");

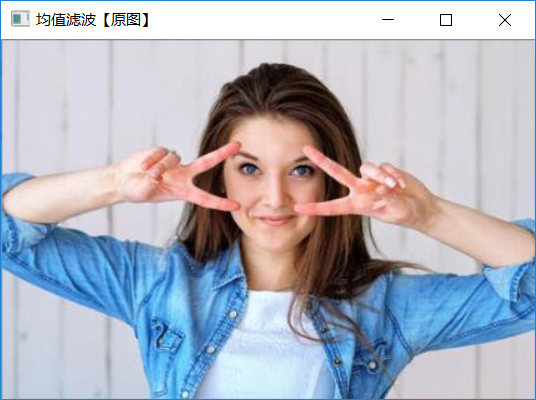

	//显示原图













      	imshow("均值滤波【原图】", image);

























	//进行滤波操作













      	Mat out;













      	boxFilter(image, out, -1, Size(3,3 ));

























	//显示效果图













      	imshow("均值滤波【效果图3*3】", out);


























      	namedWindow("均值滤波【效果图10*10】");












	//进行滤波操作













      	Mat out1;













      	boxFilter(image, out1, -1, Size(10, 10));













      	imshow("均值滤波【效果图10*10】", out1);


























      	waitKey(0);













      }

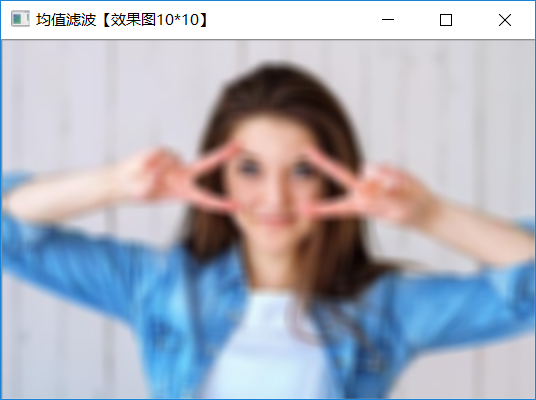

假如换成10*10
