超宽带 DWM1000模块 电气规格

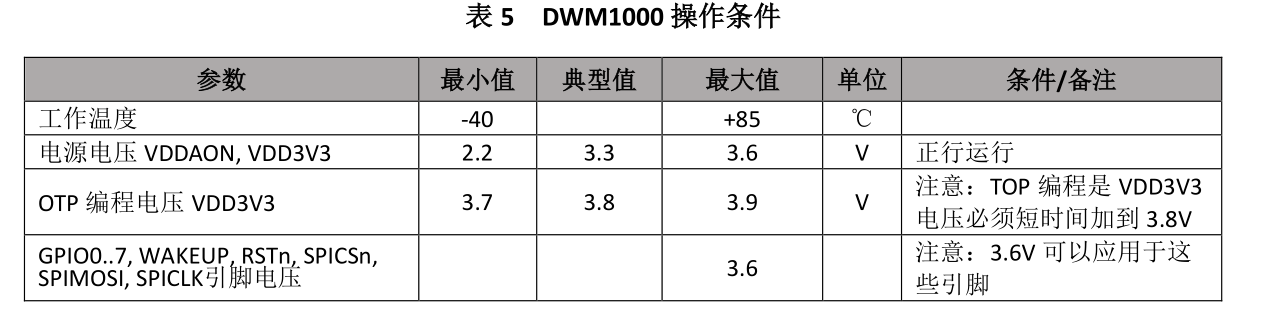

1. 额定工作条件

注：设计时保证模组在这些范围内运行。

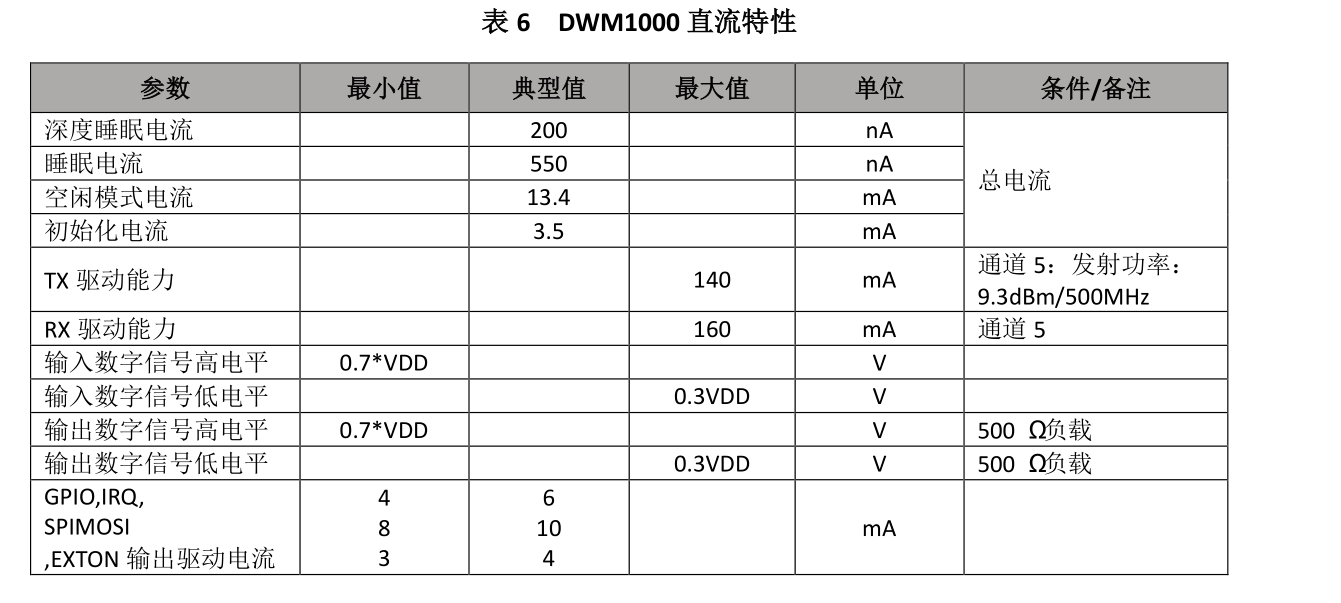

2. 直流特性
在 25℃下的典型值

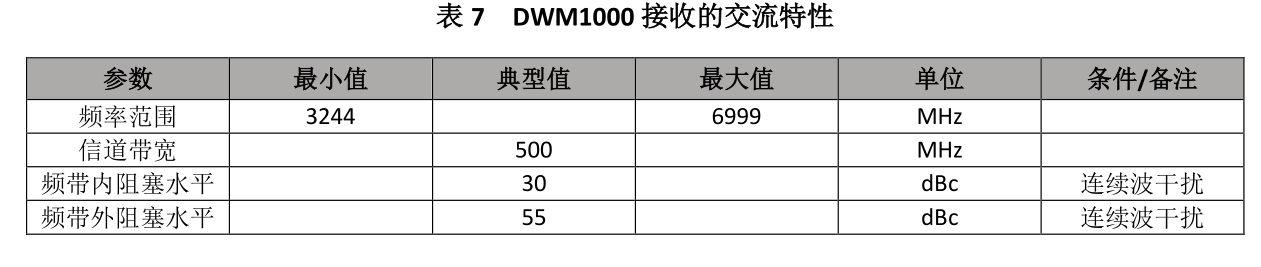

3. 接收交流特性
在 25℃下的标称值

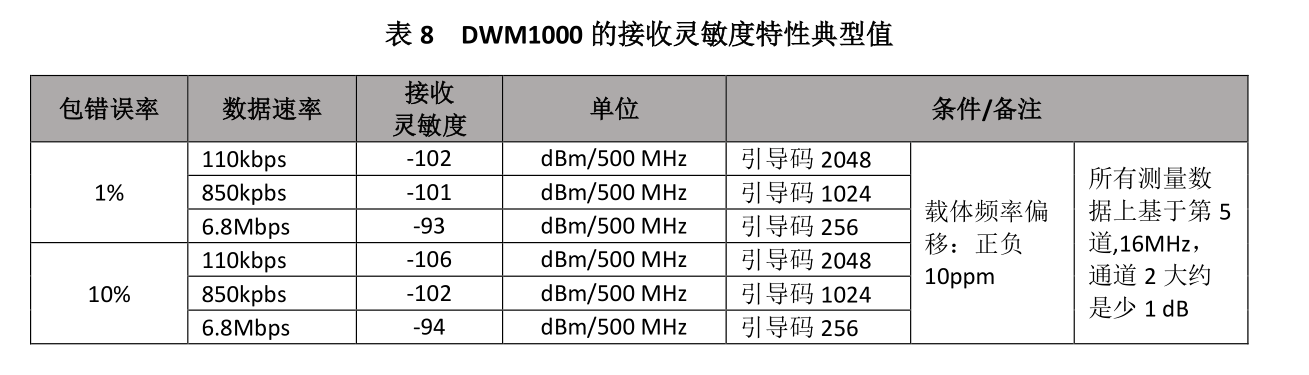

4. 接收机灵敏度特性
25℃下，20 字节有效载荷，这些数据是假设 0dBi 天线增益下的特性，可根究模组的方向来修改。

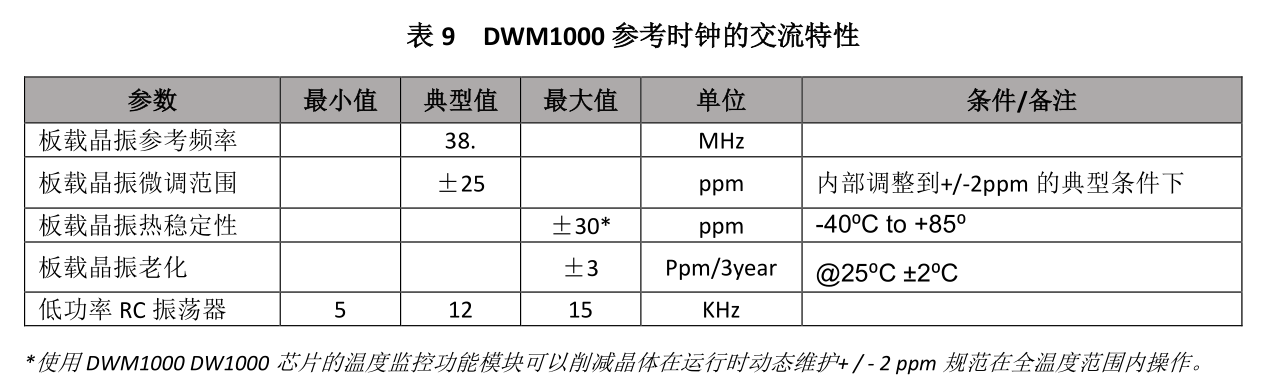

5. 参考时钟交流特性
25℃下的典型值

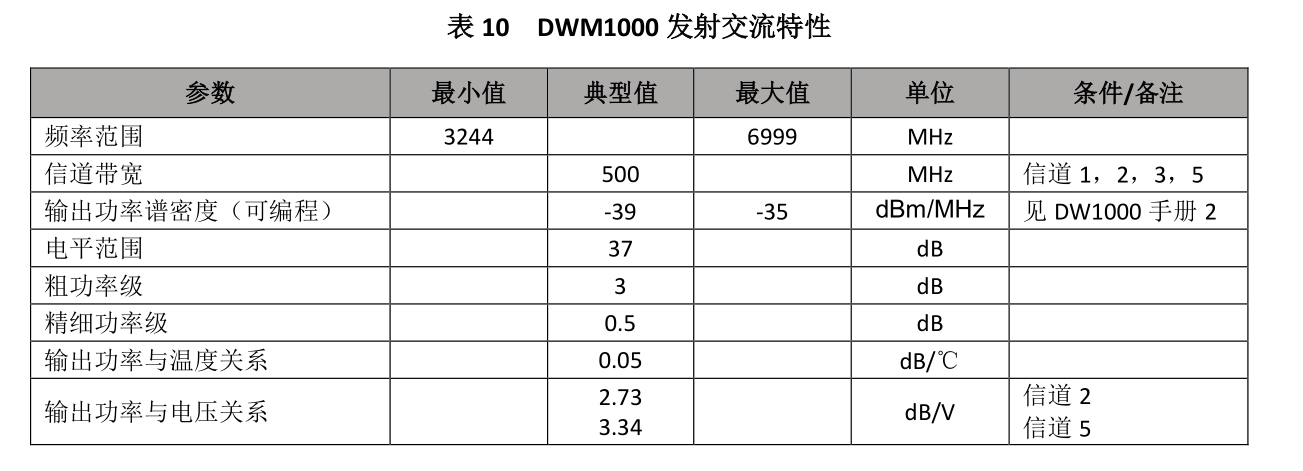

6. 发射交流特性
25℃下的典型值

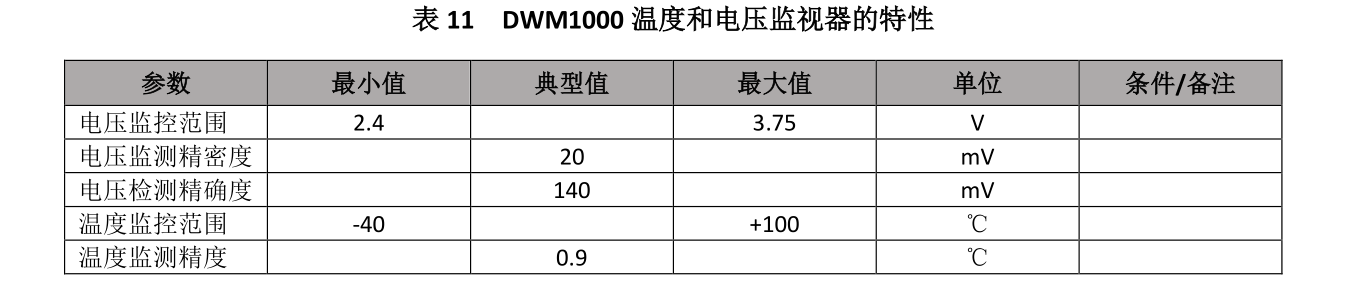

7. 温度和电压监测特性

8. 天线性能
  模组中使用的天线模块 Partron 介电芯片天线，一部分 ACS5200HFAUWB 数量，查看全部细节[4]。

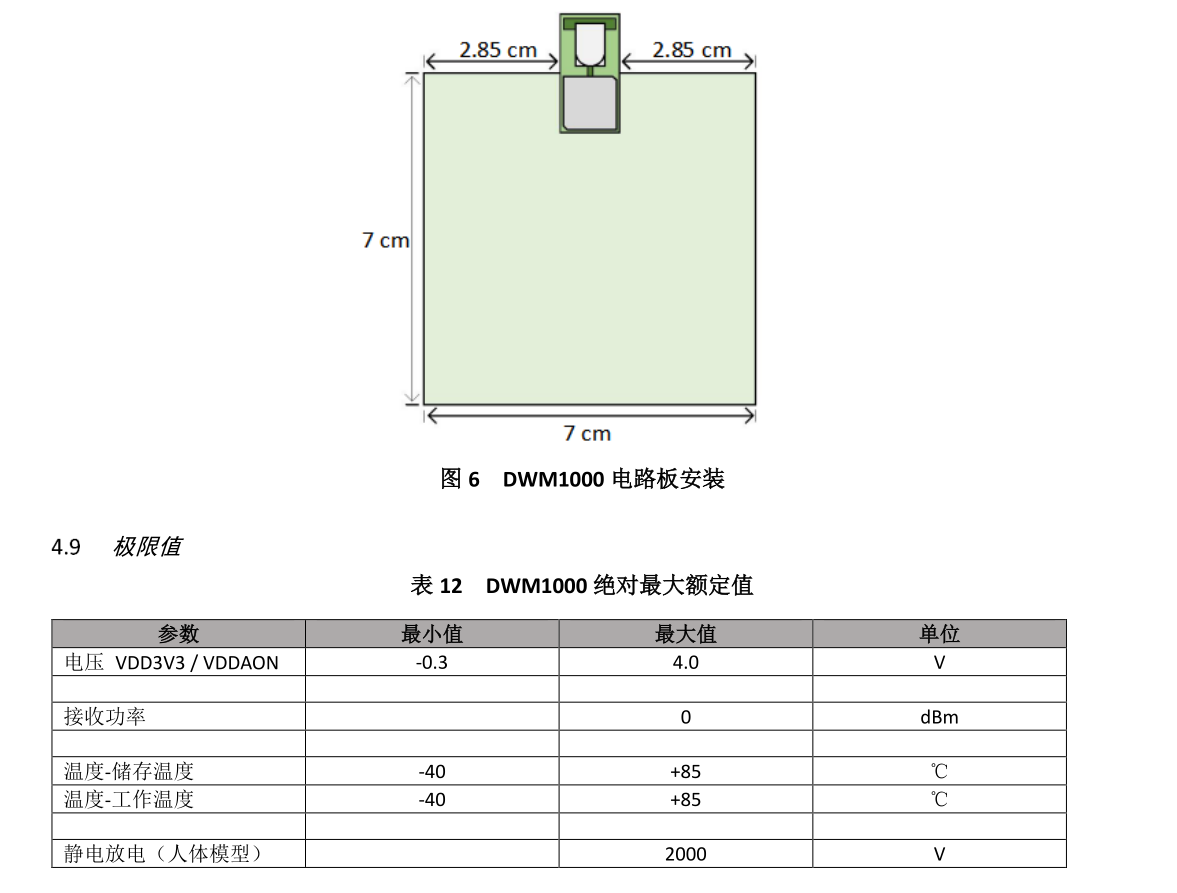

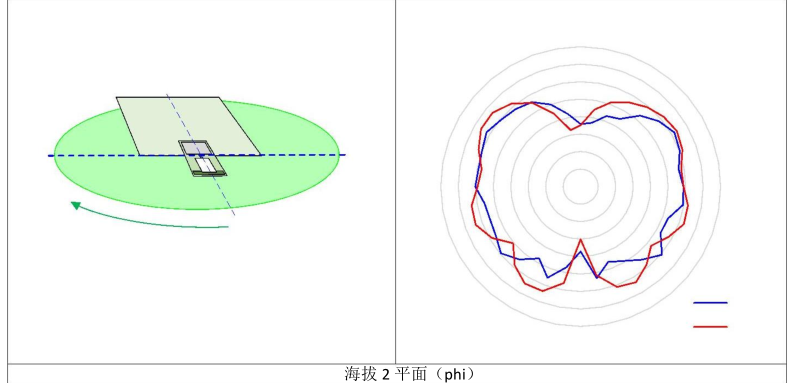

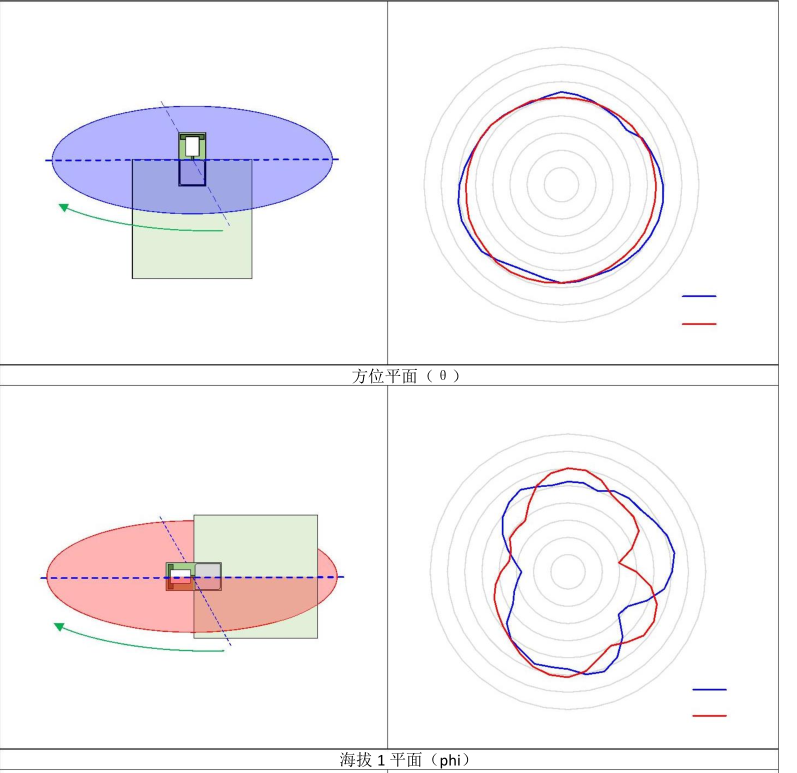

天线辐射模式，以三个平面的消声室，如图 7 所示。天线是线性极化，在方位平面垂直极化场(θ)是测量和水平极化场(φ)测量平面 1 和 2。对于这些测试，DWM1000 模块是安装在电路板尺寸图片 6 所示。
