TensorFlow2.x 实践之对服装图像进行分类

前言

基于TensorFlow2.x的框架，使用PYthon编程语言，实现对服装图像进行分类。

思路流程：

1. 导入 Fashion MNIST数据
2. 集探索数据
3. 预处理数据
4. 建立模型（搭建神经网络结构、编译模型）
5. 训练模型（把数据输入模型、评估准确性、作出预测、验证预测）
6. 使用训练有素的模型

一、Fashion MNIST数据集

Fashion MNIST数据集包括一些运动鞋和衬衫等衣物；我们从下图中先看一下：

给不同类别的 运动鞋和衬衫等衣物，进行索引分类；每个图像都映射到一个标签。

不同的类别，对应其索引，先把它们存储在此处以供以后在绘制图像时使用：

      class_names = ['T-shirt/top', 'Trouser', 'Pullover', 'Dress', 'Coat',
                     'Sandal', 'Shirt', 'Sneaker', 'Bag', 'Ankle boot']



二、探索数据

在训练模型之前，我们可以探索数据集的格式。比如：训练集中有60,000张图像，每个图像表示为28 x 28像素。训练集中有60,000个标签；每个标签都是0到9之间的整数。

测试集中有10,000张图像。同样，每个图像都表示为28 x 28像素。测试集包含10,000个图像标签。

探索数据代码：

运行结果：

3、预处理数据

在训练网络之前，必须对数据进行预处理。如果检查训练集中的第一张图像，将看到像素值落在0到255的范围内：

      plt.figure()
      plt.imshow(train_images[0])
      plt.colorbar()
      plt.grid(False)
      plt.show()

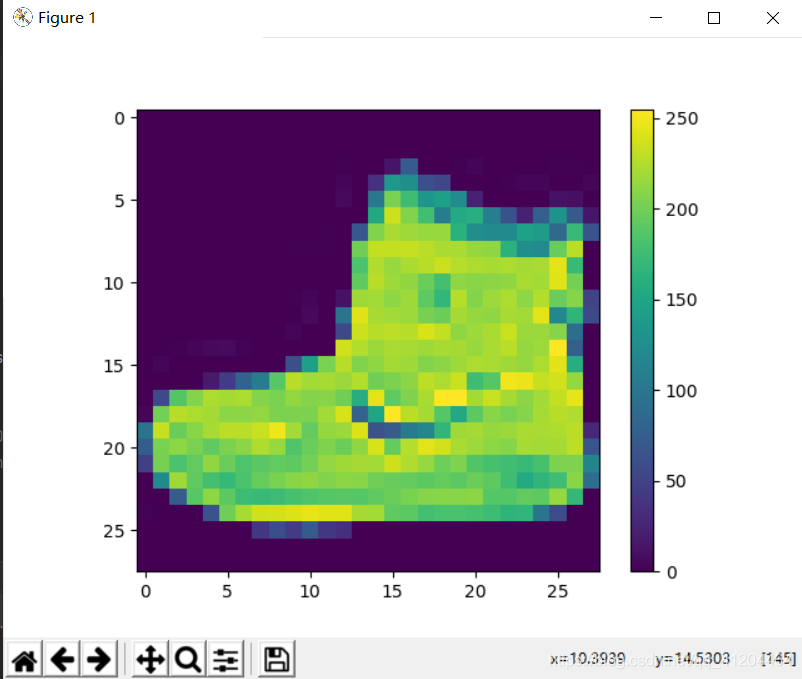

查看第一张图像（像素值落在0到255），运行结果：

将这些值缩放到0到1的范围，然后再将其输入神经网络模型。为此，将值除以255。以相同的方式预处理训练集和测试集非常重要：

      train_images = train_images / 255.0
      test_images = test_images / 255.0



为了验证数据的格式正确，并且已经准备好构建和训练网络，让我们显示训练集中的前25张图像，并在每张图像下方显示类别名称。

      plt.figure(figsize=(10,10))
      for i in range(25):
          plt.subplot(5,5,i+1)
          plt.xticks([])
          plt.yticks([])
          plt.grid(False)
          plt.imshow(train_images[i], cmap=plt.cm.binary)
          plt.xlabel(class_names[train_labels[i]])
      plt.show()

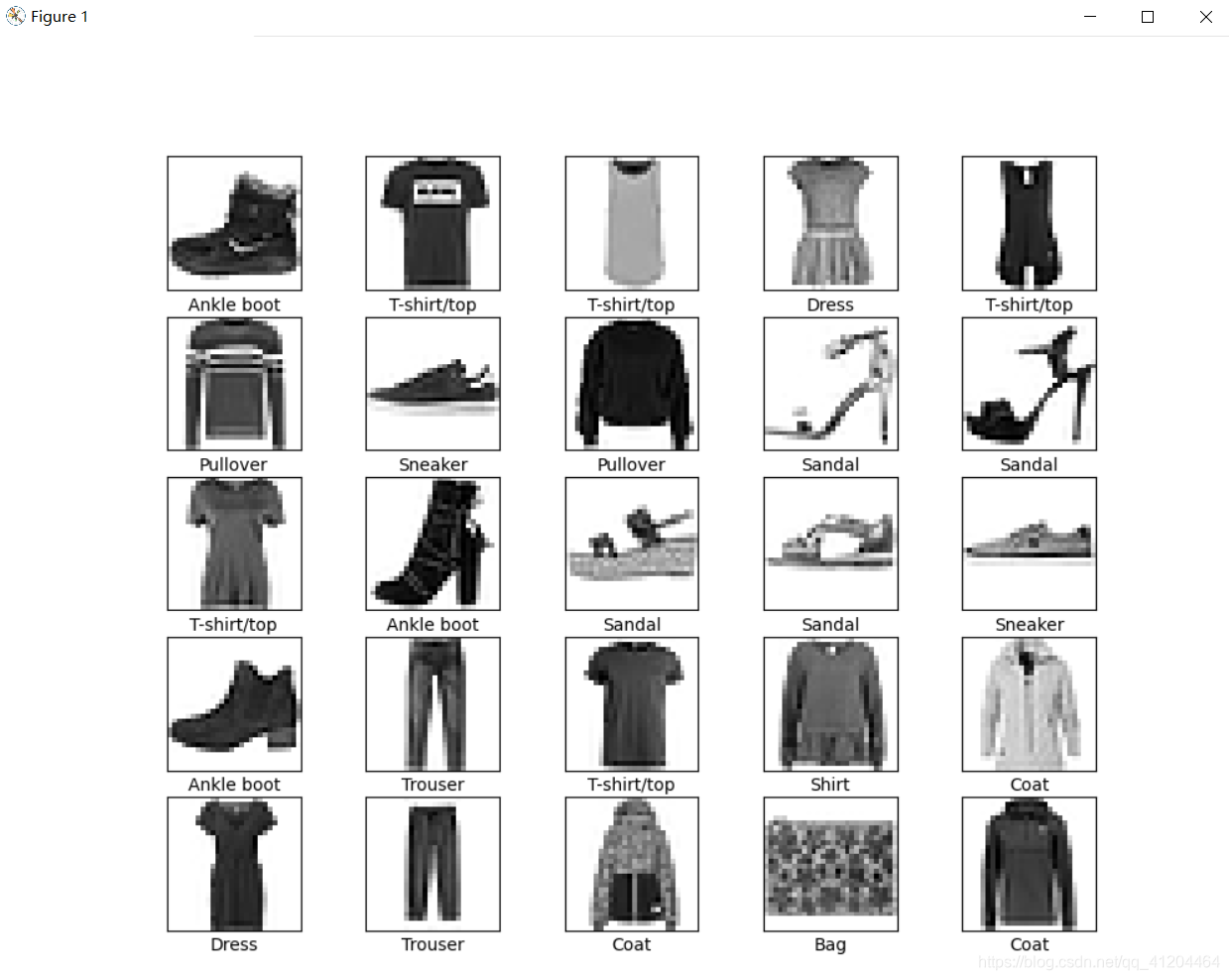

运行结果：可以看到 训练集中的前25张图像

四、建立模型

建立神经网络需要配置模型的各层（图层），然后编译模型。

1）搭建神经网络结构

神经网络的基本组成部分是图层 。图层（神经网络的结构）将输入到图层中的数据进行提取特征。

深度学习的大部分内容是将简单的层链接在一起。大多数层（例如tf.keras.layers.Dense ）具有在训练期间学习的参数。

      model = keras.Sequential([
          keras.layers.Flatten(input_shape=(28, 28)),
          keras.layers.Dense(128, activation='relu'),
          keras.layers.Dense(10)
      ])



此网络的第一层tf.keras.layers.Flatten将图像的格式从二维数组（28 x 28像素）转换为一维数组（28 * 28 = 784像素）。可以将这一层看作是堆叠图像中的像素行并将它们排成一行。该层没有学习参数。它只会重新格式化数据。

像素展平后，网络由两个tf.keras.layers.Dense层序列组成。这些是紧密连接或完全连接的神经层。第一Dense层具有128个节点（或神经元）。第二层（也是最后一层）返回长度为10的logits数组。每个节点包含一个得分，该得分指示当前图像属于10个类之一。

2）编译模型

在准备训练模型之前，需要进行一些其他设置。这些是在模型的编译步骤中添加的：

• 损失函数 -衡量训练期间模型的准确性。希望最小化此功能，以在正确的方向上“引导”模型。
• 优化器 -这是基于模型看到的数据及其损失函数来更新模型的方式。
• 指标 -用于监视培训和测试步骤。以下示例使用precision ，即正确分类的图像比例。

      model.compile(optimizer='adam',
                    loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=True),
                    metrics=['accuracy'])



五、训练模型

训练神经网络模型需要执行以下步骤：

1. 将训练数据输入模型。在此示例中，训练数据在train_images和train_labels数组中。
2. 训练过程中该模型会学习关联图像和标签。（找到正确的对应关系，比如a图片，对应a标签，而不是对应c标签）
3. 使用训练好后的模型对测试集进行预测。（在本示例中为test_images数组）
4. 验证预测是否与test_labels数组中的标签匹配。

1）把数据输入模型进行训练

要开始训练，请调用model.fit方法：

model.fit(train_images, train_labels, epochs=10)


这里训练过程中会迭代10次；

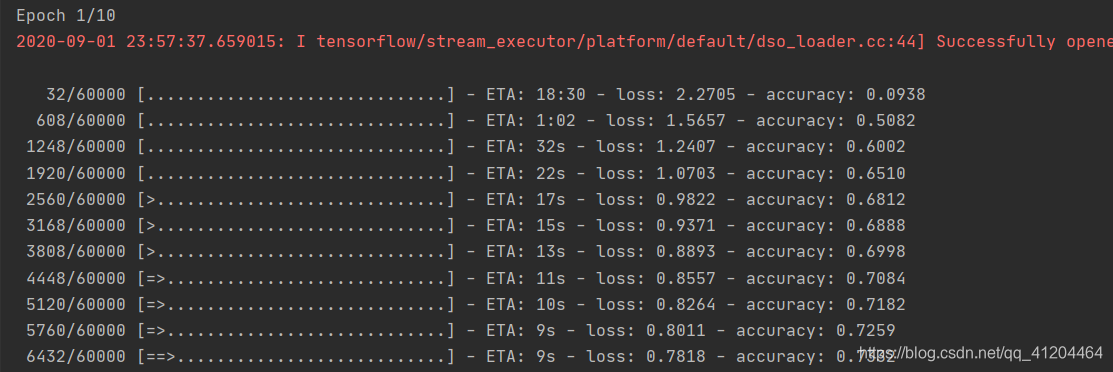

第1次训练：

第2次训练：

..........................3、4、5、6、7、8、9...................训练

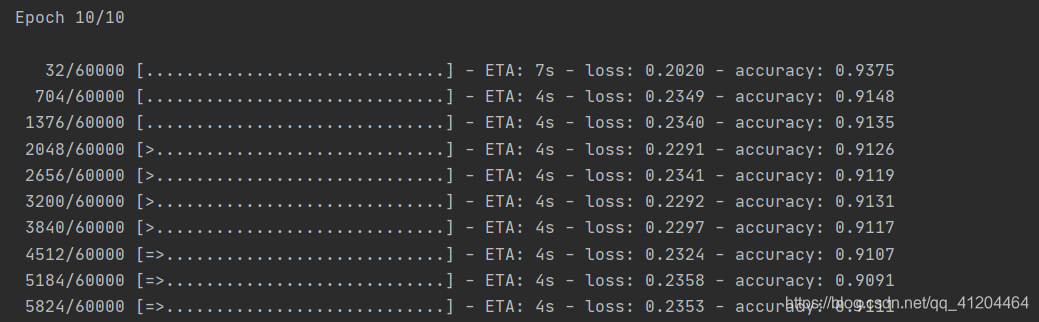

第10次训练：

模型训练时，会显示损失和准确性指标。该模型在训练数据上达到约0.91（或91％）的精度。

2）评估准确性

比较模型在测试数据集上的表现：

      test_loss, test_acc = model.evaluate(test_images,  test_labels, verbose=2)
      print('\nTest accuracy:', test_acc)



运行结果：

 测试数据集的准确性略低于训练数据集的准确性。训练准确性和测试准确性之间的差距代表过度拟合 。当机器学习模型在新的，以前看不见的输入上的表现比训练数据上的表现差时，就会发生过度拟合。过度拟合的模型“记忆”训练数据集中的噪声和细节，从而对新数据的模型性能产生负面影响。

解决方案：请参见以下内容：（有兴趣可以看一下）

• 证明过度拟合
• 防止过度拟合的策略

3）作出预测

通过训练模型，可以使用它来预测某些图像。模型的线性输出logits 。附加一个softmax层，以将logit转换为更容易解释的概率。

      probability_model = tf.keras.Sequential([model,  tf.keras.layers.Softmax()])
      predictions = probability_model.predict(test_images)



在这里，模型已经预测了测试集中每个图像的标签。让我们看一下第一个预测：

predictions[0]


运行结果：

预测是由10个数字组成的数组。它们代表模型对图像对应于10种不同服装中的每一种的“置信度”。可以看到哪个标签的置信度最高： np.argmax(predictions[0])

输出是 9

因此，模型最有把握认为该图像是短靴/脚踝靴（class_names[9] ）；检查测试标签表明此分类是正确的：test_labels[0]

输出也是 9

4）验证预测

通过训练模型，可以使用它来预测某些图像。让我们看一下第0张图像，预测和预测数组。正确的预测标签为蓝色，错误的预测标签为红色。该数字给出了预测标签的百分比（满分为100）。

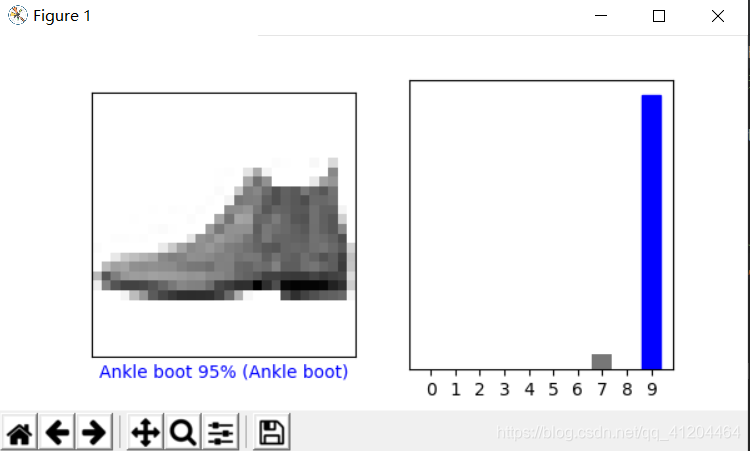

正确的预测标签为蓝色：

      i = 0
      plt.figure(figsize=(6,3))
      plt.subplot(1,2,1)
      plot_image(i, predictions[i], test_labels, test_images)
      plt.subplot(1,2,2)
      plot_value_array(i, predictions[i],  test_labels)
      plt.show()



运行结果：

错误的预测标签为红色：

      i = 12
      plt.figure(figsize=(6,3))
      plt.subplot(1,2,1)
      plot_image(i, predictions[i], test_labels, test_images)
      plt.subplot(1,2,2)
      plot_value_array(i, predictions[i],  test_labels)
      plt.show()



运行结果：

绘制一些带有预测的图像：

      # 绘制一些带有预测的图像
      # 绘制前X张测试图像，它们的预测标签和真实标签。
      # 将正确的预测颜色设置为蓝色，将不正确的预测颜色设置为红色。
      num_rows = 5
      num_cols = 3
      num_images = num_rows*num_cols
      plt.figure(figsize=(2*2*num_cols, 2*num_rows))
      for i in range(num_images):
        plt.subplot(num_rows, 2*num_cols, 2*i+1)
        plot_image(i, predictions[i], test_labels, test_images)
        plt.subplot(num_rows, 2*num_cols, 2*i+2)
        plot_value_array(i, predictions[i], test_labels)
      plt.tight_layout()
      plt.show()



六、使用训练有素的模型

使用经过训练的模型对单个图像进行预测；先挑一张图片，比如test_images[0]，它是这样的：

它是短靴/脚踝靴，对应标签是9。下面使用模型进行预测：

      # 【6 使用训练有素的模型】
      # 使用经过训练的模型对单个图像进行预测。
      # 从测试数据集中获取图像。
      img = test_images[0]
      # 将图像添加到唯一的批处理
      img = (np.expand_dims(img,0))
      # 为该图像预测正确的标签：
      predictions_single = probability_model.predict(img)
      print("输出每一个标签的把握：", predictions_single)  # 一共10个标签，索引从0，1，2到9
      plot_value_array(1, predictions_single[0], test_labels)
      _ = plt.xticks(range(10), class_names, rotation=45)
      # keras.Model.predict返回一个列表列表-数据批次中每个图像的一个列表。批量获取我们（仅）图像的预测
      print("模型预测的结果：", np.argmax(predictions_single[0]))



运行结果：

我们可以看到有99.6%的把握认为是标签9，预测正确了，能分辨出是短靴/脚踝靴（标签是9）。

七、源代码：

      # 本程序基于TensorFlow训练了一个神经网络模型来对运动鞋和衬衫等衣物的图像进行分类。
      # 使用tf.keras （高级API）在TensorFlow中构建和训练模型。
      # TensorFlow and tf.keras
      import tensorflow as tf
      from tensorflow import keras
      # Helper libraries
      import numpy as np
      import matplotlib.pyplot as plt
      # 查看当前tensorflow版本
      print("当前tensorflow版本", tf.__version__)
      # 【1 导入Fashion MNIST数据集】
      '''
      加载数据集将返回四个NumPy数组：
      train_images和train_labels数组是训练集 ，即模型用来学习的数据。
      针对测试集 ， test_images和test_labels数组对模型进行测试
      '''
      '''
      图像是28x28 NumPy数组，像素值范围是0到255。 标签是整数数组，范围是0到9。这些对应于图像表示的衣服类别 ：
      标签 类
      0 T恤
      1 裤子
      2 套衫/卫衣
      3 连衣裙
      4 外衣/外套
      5 凉鞋
      6 衬衫
      7 运动鞋
      8 袋子
      9 短靴/脚踝靴
      '''
      fashion_mnist = keras.datasets.fashion_mnist
      (train_images, train_labels), (test_images, test_labels) = fashion_mnist.load_data()
      # 每个图像都映射到一个标签
      class_names = ['T-shirt/top', 'Trouser', 'Pullover', 'Dress', 'Coat',
      'Sandal', 'Shirt', 'Sneaker', 'Bag', 'Ankle boot']
      # 【2 探索数据】
      # 在训练模型之前，让我们探索数据集的格式。下图显示了训练集中有60,000张图像，每个图像表示为28 x 28像素
      print("训练集总图片数：", train_images.shape)
      # 训练集中有60,000个标签
      print("训练集中标签数:", len(train_labels))
      # 每个标签都是0到9之间的整数
      print("标签取值：", train_labels)
      # 测试集中有10,000张图像。同样，每个图像都表示为28 x 28像素
      print("测试集总图片数：", test_images.shape)
      # 测试集包含10,000个图像标签
      print("测试集标签数：", len(test_labels))
      # 【3 预处理数据】
      # 在训练网络之前，必须对数据进行预处理。如果检查训练集中的第一张图像，将看到像素值落在0到255的范围内
      plt.figure()
      plt.imshow(train_images[0])
      plt.colorbar()
      plt.grid(False)
      plt.show()
      # 将这些值缩放到0到1的范围，然后再将其输入神经网络模型。为此，将值除以255。以相同的方式预处理训练集和测试集非常重要：
      train_images = train_images / 255.0
      test_images = test_images / 255.0
      #为了验证数据的格式正确，并且已经准备好构建和训练网络，让我们显示训练集中的前25张图像，并在每张图像下方显示班级名称。
      plt.figure(figsize=(10,10))
      for i in range(25):
       plt.subplot(5,5,i+1)
       plt.xticks([])
       plt.yticks([])
       plt.grid(False)
       plt.imshow(train_images[i], cmap=plt.cm.binary)
       plt.xlabel(class_names[train_labels[i]])
      plt.show()
      # 【4 建立模型】
      # 建立神经网络需要配置模型的各层，然后编译模型
      # 搭建神经网络结构 神经网络的基本组成部分是层 。图层（神经网络结构）从输入到其中的数据中提取表示
      # 深度学习的大部分内容是将简单的层链接在一起。大多数层（例如tf.keras.layers.Dense ）具有在训练期间学习的参数。
      model = keras.Sequential([
       keras.layers.Flatten(input_shape=(28, 28)),
       keras.layers.Dense(128, activation='relu'),
       keras.layers.Dense(10)
      ])
      '''
      编译模型
      在准备训练模型之前，需要进行一些其他设置。这些是在模型的编译步骤中添加的：
      损失函数 -衡量训练期间模型的准确性。您希望最小化此功能，以在正确的方向上“引导”模型。
      优化器 -这是基于模型看到的数据及其损失函数来更新模型的方式。
      指标 -用于监视培训和测试步骤。以下示例使用precision ，即正确分类的图像比例。
      '''
      model.compile(optimizer='adam',
       loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=True),
       metrics=['accuracy'])
      # 【5 训练模型】
      '''
      训练神经网络模型需要执行以下步骤：
      1.将训练数据输入模型。在此示例中，训练数据在train_images和train_labels数组中。
      2.该模型学习关联图像和标签。
      3.要求模型对测试集进行预测（在本示例中为test_images数组）。
      4.验证预测是否与test_labels数组中的标签匹配。
      '''
      # 要开始训练，请调用model.fit方法，之所以这么称呼是因为它使模型“适合”训练数据：
      model.fit(train_images, train_labels, epochs=10)
      # 比较模型在测试数据集上的表现
      test_loss, test_acc = model.evaluate(test_images,  test_labels, verbose=2)
      print('\nTest accuracy:', test_acc)
      # 作出预测 通过训练模型，您可以使用它来预测某些图像。模型的线性输出logits 。附加一个softmax层，以将logit转换为更容易解释的概率。
      probability_model = tf.keras.Sequential([model,  tf.keras.layers.Softmax()])
      predictions = probability_model.predict(test_images)
      print(predictions[0])
      print(np.argmax(predictions[0]))
      print(test_labels[0])
      # 以图形方式查看完整的10个类预测。
      def plot_image(i, predictions_array, true_label, img):
        true_label, img = true_label[i], img[i]
        plt.grid(False)
        plt.xticks([])
        plt.yticks([])
        plt.imshow(img, cmap=plt.cm.binary)
        predicted_label = np.argmax(predictions_array)
       if predicted_label == true_label:
       color = 'blue'
       else:
       color = 'red'
        plt.xlabel("{} {:2.0f}% ({})".format(class_names[predicted_label],
      100*np.max(predictions_array),
       class_names[true_label]),
       color=color)
      def plot_value_array(i, predictions_array, true_label):
        true_label = true_label[i]
        plt.grid(False)
        plt.xticks(range(10))
        plt.yticks([])
        thisplot = plt.bar(range(10), predictions_array, color="#777777")
        plt.ylim([0, 1])
        predicted_label = np.argmax(predictions_array)
        thisplot[predicted_label].set_color('red')
        thisplot[true_label].set_color('blue')
      '''验证预测
      通过训练模型，您可以使用它来预测某些图像。
      让我们看一下第0张图像，预测和预测数组。正确的预测标签为蓝色，错误的预测标签为红色。该数字给出了预测标签的百分比（满分为100）。'''
      i = 0
      plt.figure(figsize=(6,3))
      plt.subplot(1,2,1)
      plot_image(i, predictions[i], test_labels, test_images)
      plt.subplot(1,2,2)
      plot_value_array(i, predictions[i],  test_labels)
      plt.show()
      i = 12
      plt.figure(figsize=(6,3))
      plt.subplot(1,2,1)
      plot_image(i, predictions[i], test_labels, test_images)
      plt.subplot(1,2,2)
      plot_value_array(i, predictions[i],  test_labels)
      plt.show()
      # 绘制一些带有预测的图像
      # 绘制前X张测试图像，它们的预测标签和真实标签。
      # 将正确的预测颜色设置为蓝色，将不正确的预测颜色设置为红色。
      num_rows = 5
      num_cols = 3
      num_images = num_rows*num_cols
      plt.figure(figsize=(2*2*num_cols, 2*num_rows))
      for i in range(num_images):
        plt.subplot(num_rows, 2*num_cols, 2*i+1)
        plot_image(i, predictions[i], test_labels, test_images)
        plt.subplot(num_rows, 2*num_cols, 2*i+2)
        plot_value_array(i, predictions[i], test_labels)
      plt.tight_layout()
      plt.show()
      # 【6 使用训练有素的模型】
      # 使用经过训练的模型对单个图像进行预测。
      # 从测试数据集中获取图像。
      img = test_images[0]
      # 将图像添加到唯一的批处理
      img = (np.expand_dims(img,0))
      # 为该图像预测正确的标签：
      predictions_single = probability_model.predict(img)
      print("输出每一个标签的把握：", predictions_single)  # 一共10个标签，索引从0，1，2到9
      plot_value_array(1, predictions_single[0], test_labels)
      _ = plt.xticks(range(10), class_names, rotation=45)
      # keras.Model.predict返回一个列表列表-数据批次中每个图像的一个列表。批量获取我们（仅）图像的预测
      print("模型预测的结果：", np.argmax(predictions_single[0]))



希望对你有帮助；

本文参考：

Tensorflow 官网：https://www.tensorflow.org/

文章来源: guo-pu.blog.csdn.net，作者：一颗小树x，版权归原作者所有，如需转载，请联系作者。

原文链接：guo-pu.blog.csdn.net/article/details/108496516
