YOLOv4 物体/目标检测之实战篇（Windows系统、Python3、TensorFlow2版本）

一颗小树x 发表于 2020/12/02 23:04:04 2020/12/02

【摘要】前言基于YOLO进行物体检测、对象识别，在搭建好开发环境后，先和大家进行实践应用中，体验YOLOv4物体/目标检测效果和魅力；同时逐步了解YOLOv4的不足和优化思路。 YOLOv4 在COCO上，可达43.5％ AP，速度高达 65 FPS！YOLOv4相对YOLOv3没有算法层面的创新，主要是训练技巧的更新。YOLOv4比 Efficient Det快...

前言

基于YOLO进行物体检测、对象识别，在搭建好开发环境后，先和大家进行实践应用中，体验YOLOv4物体/目标检测效果和魅力；同时逐步了解YOLOv4的不足和优化思路。

YOLOv4 在COCO上，可达43.5％ AP，速度高达 65 FPS！YOLOv4相对YOLOv3没有算法层面的创新，主要是训练技巧的更新。YOLOv4比 Efficient Det快两倍并且性能相当。将YOLOV3的AP和FPS分别提高了10%和12%。

一、开发环境参数

系统：Windows 编程语言：Python 3.8

深度学习框架：TensorFlow 2.3 整合开发环境：Anaconda 开发代码IDE：PyCharm

主要使用TensorFlow2.3、opencv-python4.4.0、Pillow、matplotlib 等依赖库。

详情请参考我的另一篇博客：YOLO实践应用之搭建开发环境（Windows系统、Python 3.8、TensorFlow2.3版本）

二、YOLOv4 的物体/目标检测效果：

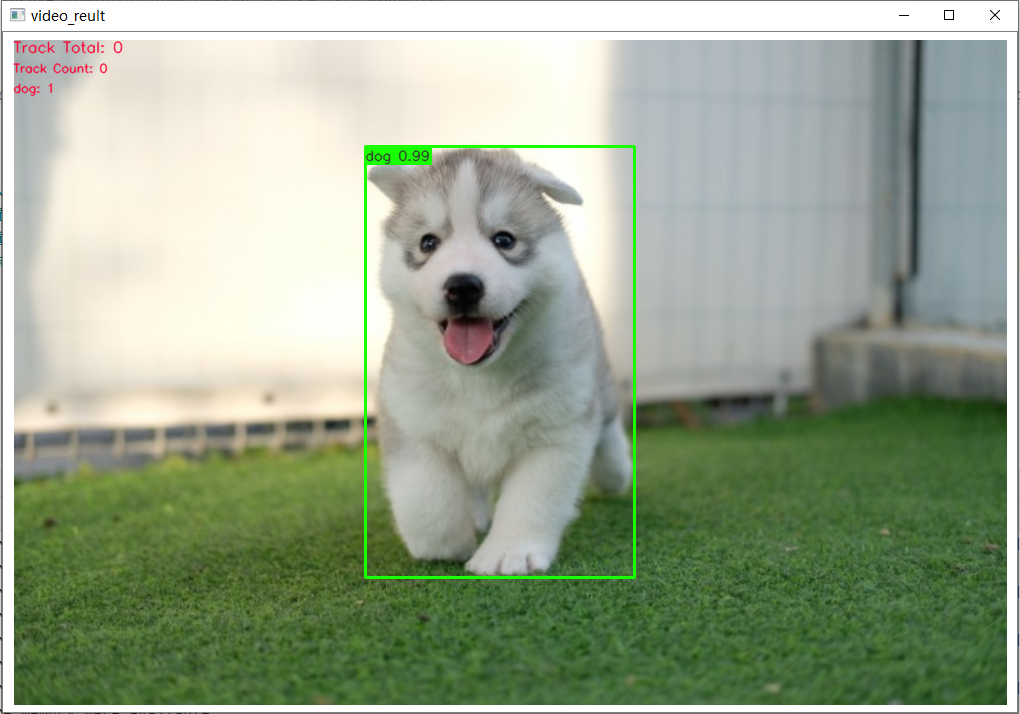

1）有一只小狗被检测出来：

使用绿色的框框，把小狗的所在位置框出来，并在框框上方注释标签（类别置信度）。比如小狗检测出的标签是dog，置信度是0.99，即有99%的把握认为是dog 狗。

在左上角有Track Total、Track Count 这是用来统计跟踪目标的，由于是图片的目标检测，所以它们是为0的；如果是视频或实时目标检测，能显示跟踪目标的信息。

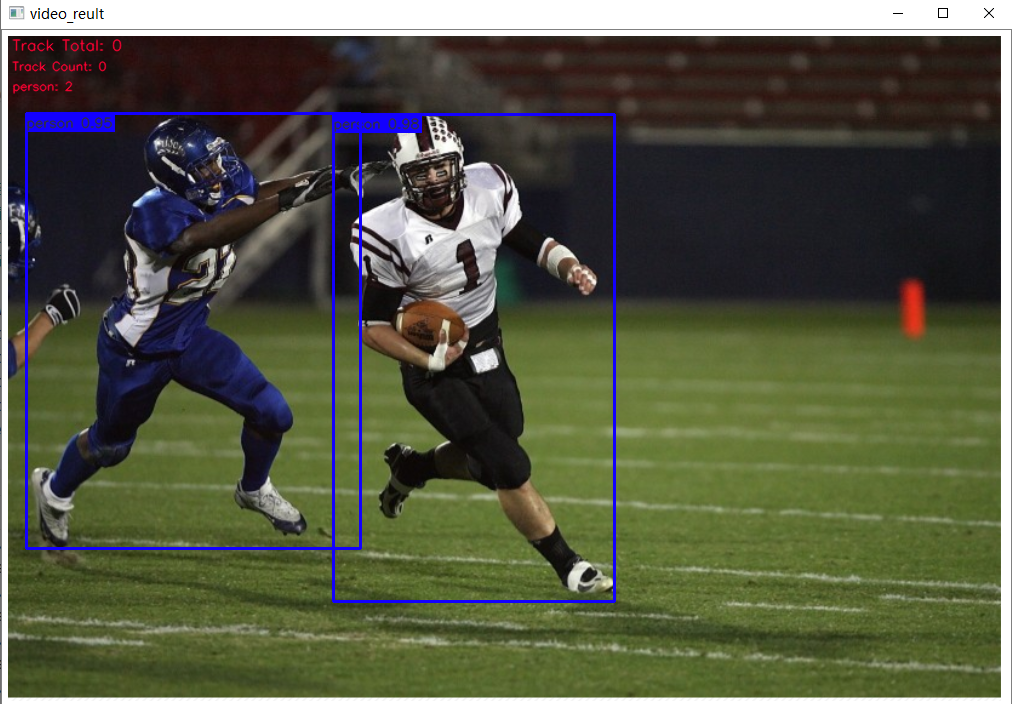

2）两位橄榄球运动员同时被检测出来：

左边运动员被检测出是person，0.95；有95%的把握认为是person 人；

右边运动员被检测出是person，0.98；有98%的把握认为是person 人；

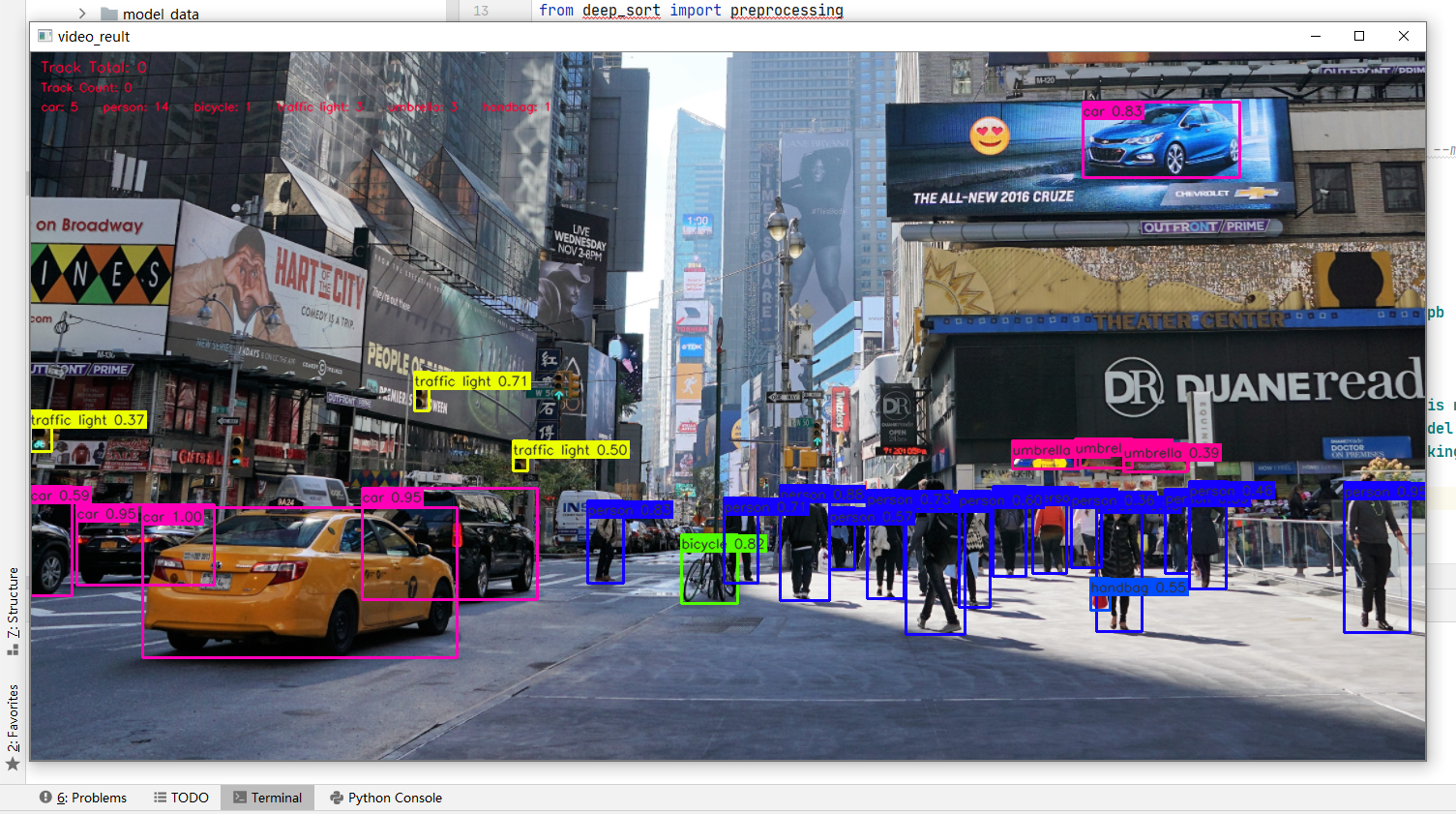

3）在复杂的十字路口，有许多行人、车辆、自行车、交通灯被检测出来了：

大家可以看到大部分的行人、汽车是被检测出来了，存在小部分没有被检测出来；哈哈看到广告牌上的汽车，也被识别为car 汽车（83%的把握）。如果是做特定场景的目标检测，建议大家后续采购特定场景的数据，重新训练网络，生成稳定且高精度的模型，保存权重文件，便于后续使用。

看左上角的统计信息，能看到汽车检测到5辆，行人检测到14位，自行车检测到1辆，交通灯设备3台，太阳伞3把，手提包1个。

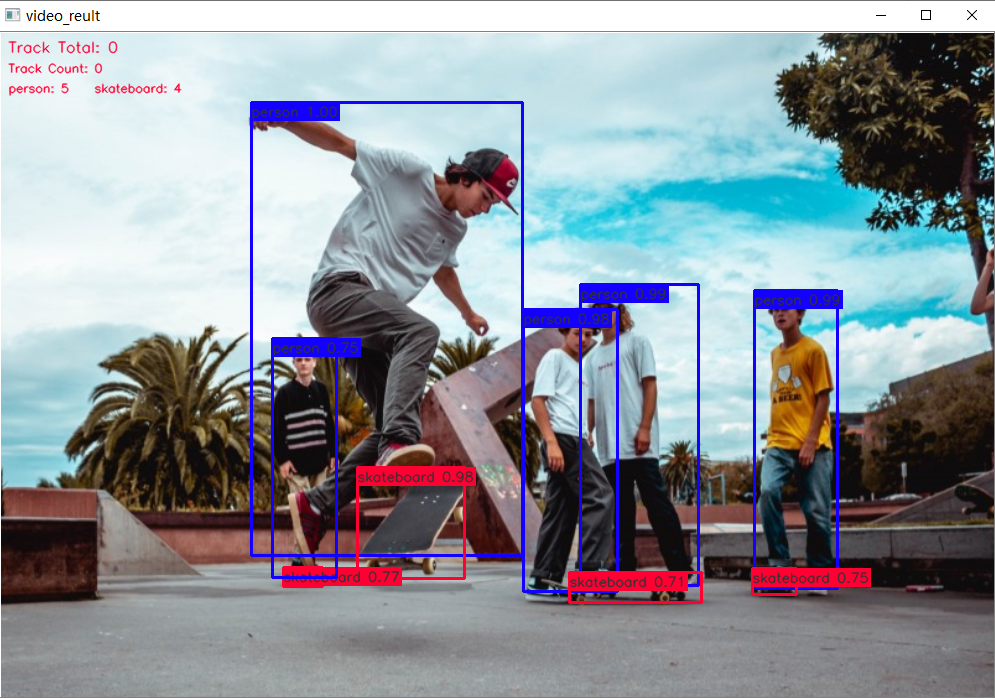

4）下面是玩滑板的场景，能看到人和滑板都被检测出来了：

看左上角的统计信息，能看到人检测到5位，滑板4个。

三、体验YOLOv4物体/目标检测

1）下载代码，打开工程

先到githug下载代码，然后解压工程，然后使用PyCharm工具打开工程；

github代码下载地址：

https://github.com/guo-pu/Deep-Sort-YOLOv4-master_V1.0

送人玫瑰，手留余香；各位大佬点一下github项目的星星Star，那就太感谢了(●ˇ∀ˇ●)

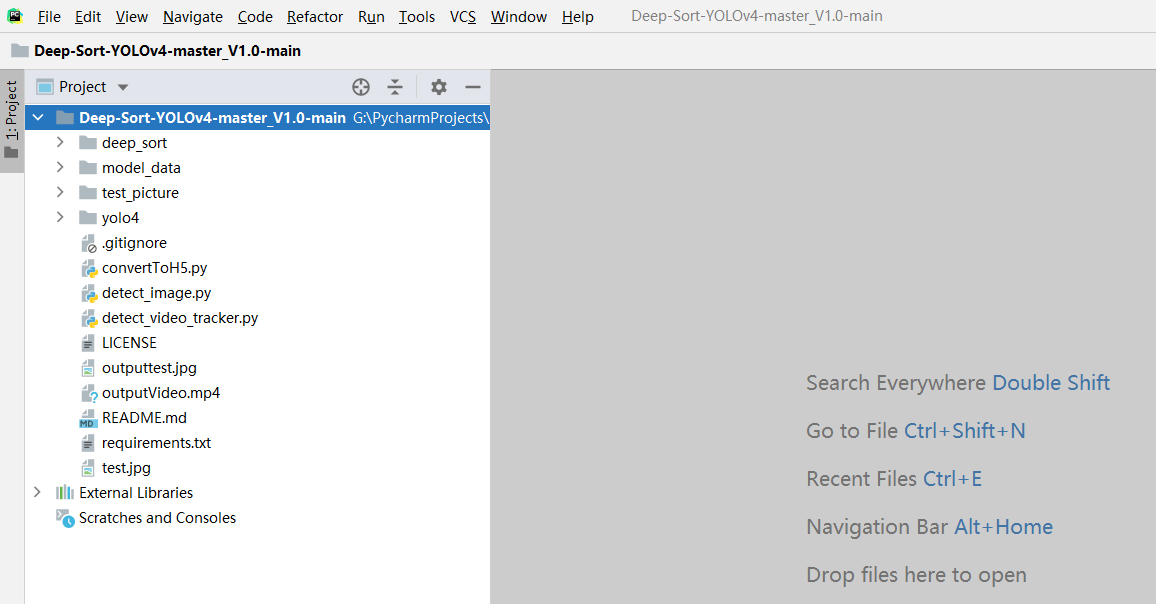

使用PyCharm工具打开工程：

打开后的页面是这样的：

【选择开发环境】

文件(file)——>设置(setting)——>项目(Project)——>Project Interpreters 选择搭建的开发环境；

然后先点击Apply，等待加载完成，再点击OK；

2）下载权重文件

在我网盘取以下红色框的三个文件：

market1501.pb、mars-small128.pb 这两个是目标检测的特征文件（必须）

yolov4.weights 是网络的权重文件，由它生成yolov4.h5的。

链接：https://pan.baidu.com/s/1qsi_rSqkWw0-pS3CPe-Mfg 提取码：11d0

下载好的文件，放到工程的model_data 目录中

3）权重文件应用到工程

在Pycharm的命令终端，执行如下命令，把训练好的权重进行转换，并应用到工程中。

【yolov4.weights】

python convertToH5.py --input_size 608 --min_score 0.3 --iou 0.5 --model_path model_data/yolov4.h5 --weights_path model_data/yolov4.weights

执行命令成功后，能看到生成yolov4.h5

4）图片目标检测

1）检测图片中的目标：

python detect_image.py --picture test_picture/dog.png  --min_score 0.6 --model_yolo model
_data/yolov4.h5 --model_feature model_data/market1501.pb

注意：min_score 设置置信度过滤，低于0.6置信度不会显示在图片中，能过滤低置信度目标物体；这个参数根据项目需求来设定。例如想尽可能检测出多些物体，那可以设置为 min_score 0.3 ；如果只想看到90%或以上置信度的物体，那可以设置为 min_score 0.9.
model_feature 目标检测特征模型文件，如果是检测小物体的建议使用mars-small128.pb，如果是中、大型物体建议使用market1501.pb

运行结果：

看左上角的统计信息，能看到检测到一只小狗；

2）检测街道的目标：

python detect_image.py --picture test_picture/street.png  --min_score 0.3 --model_yolo mo
del_data/yolov4.h5 --model_feature model_data/market1501.pb

看左上角的统计信息，能看到汽车检测到5辆，行人检测到14位，自行车检测到1辆，交通灯设备3台，太阳伞3把，手提包1个。

5）视频文件目标检测

python detect_video_tracker.py --video test.mp4 --min_score 0.6 --model_yolo model_data/yolov4.h5 --model_feature model_data/market1501.pb

备注：test.mp4 是要检测的视频文件名称

6）摄像头实时目标检测

python detect_video_tracker.py --video 0 --min_score 0.6 --model_yolo model_data/yolov4.h5 --model_feature model_data/market1501.pb

备注：0 电脑默认的摄像头设备号，如果电脑有两个摄像头，那么系统自带的是0，外接摄像头是1

四、核心代码之调用YOLOv4模型

detect_image.py 代码： # yolov4 对图片进行目标检测

#! /usr/bin/env python
# -*- coding: utf-8 -*-

"目标检测主代码  使用YOLOv4 检测图片中的不同目标物体，默认权重支持识别80种目标"

import time
import cv2
import argparse
import numpy as np
from PIL import Image
from yolo4.yolo import YOLO4

from deep_sort import preprocessing
from deep_sort import nn_matching
from deep_sort.detection import Detection
from deep_sort.tracker import Tracker
from deep_sort import generate_detections

# 执行命令  python detect_image.py --picture test.jpg --min_score 0.6 --model_yolo model_data/yolov4.h5 --model_feature model_data/market1501.pb

# 外部参数配置
'''
picture        输入图片的名称( .jpg 或 .png 等格式的图片)
min_score      设置置信度过滤，低于0.6置信度不会显示在图片中，能过滤低置信度目标物体；这个参数根据项目需求来设定
model_yolo     权重文件转为模型H5文件
model_feature  目标跟踪模型文件，如果是检测小物体的建议使用mars-small128.pb，如果是中大物体建议使用market1501.pb
'''
parser = argparse.ArgumentParser()
parser.add_argument('--picture', type=str, default='test.jpg', help='picture file.')
parser.add_argument('--min_score', type=float, default=0.6, help='Below this score (confidence level) is not displayed.')
parser.add_argument('--model_yolo', type=str, default='model_data/yolo4.h5', help='Object detection model file.')
parser.add_argument('--model_feature', type=str, default='model_data/market1501.pb', help='target tracking model file.')
ARGS = parser.parse_args()

box_size = 2        # 边框大小
font_scale = 0.45    # 字体比例大小

if __name__ == '__main__':
    # Deep SORT 跟踪器
    encoder = generate_detections.create_box_encoder(ARGS.model_feature, batch_size=1)
    metric = nn_matching.NearestNeighborDistanceMetric("cosine", ARGS.min_score, None)
    tracker = Tracker(metric)

    # 载入模型
    yolo = YOLO4(ARGS.model_yolo, ARGS.min_score)

    # 读取图片
    frame = cv2.imread(ARGS.picture)

    # 图片转换识别
    image = Image.fromarray(frame)  # bgr to rgb
    boxes, scores, classes, colors = yolo.detect_image(image)

    # 特征提取和检测对象列表
    features = encoder(frame, boxes)
    detections = []
    for bbox, score, classe, color, feature in zip(boxes, scores, classes, colors, features):
        detections.append(Detection(bbox, score, classe, color, feature))

    # 运行非最大值抑制
    boxes = np.array([d.tlwh for d in detections])
    scores = np.array([d.score for d in detections])
    indices = preprocessing.non_max_suppression(boxes, 1.0, scores)
    detections = [detections[i] for i in indices]

    # 追踪器刷新
    tracker.predict()
    tracker.update(detections)

    # 遍历绘制跟踪信息
    track_count = 0
    track_total = 0
    for track in tracker.tracks:
        if not track.is_confirmed() or track.time_since_update > 1: continue
        y1, x1, y2, x2 = np.array(track.to_tlbr(), dtype=np.int32)
        # cv2.rectangle(frame, (y1, x1), (y2, x2), (255, 255, 255), box_size//4)
        cv2.putText(
            frame,
            "No. " + str(track.track_id),
            (y1, x1 - 5),
            cv2.FONT_HERSHEY_SIMPLEX,
            font_scale,
            (255, 255, 255),
            box_size//2,
            lineType=cv2.LINE_AA
        )
        if track.track_id > track_total: track_total = track.track_id
        track_count += 1

    # 遍历绘制检测对象信息
    totalCount = {}
    for det in detections:
        y1, x1, y2, x2 = np.array(det.to_tlbr(), dtype=np.int32)
        caption = '{} {:.2f}'.format(det.classe, det.score) if det.classe else det.score
        cv2.rectangle(frame, (y1, x1), (y2, x2), det.color, box_size)
        # 填充文字区
        text_size = cv2.getTextSize(caption, 0, font_scale, thickness=box_size)[0]
        cv2.rectangle(frame, (y1, x1), (y1 + text_size[0], x1 + text_size[1] + 8), det.color, -1)
        cv2.putText(
            frame,
            caption,
            (y1, x1 + text_size[1] + 4),
            cv2.FONT_HERSHEY_SIMPLEX,
            font_scale, (50, 50, 50),
            box_size//2,
            lineType=cv2.LINE_AA
        )
        # 统计物体数
        if det.classe not in totalCount: totalCount[det.classe] = 0
        totalCount[det.classe] += 1

    # 跟踪统计
    trackTotalStr = 'Track Total: %s' % str(track_total)
    cv2.putText(frame, trackTotalStr, (10,20), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (50, 0, 255), 1, cv2.LINE_AA)

    # 跟踪数量
    trackCountStr = 'Track Count: %s' % str(track_count)
    cv2.putText(frame, trackCountStr, (10,40), cv2.FONT_HERSHEY_SIMPLEX, 0.4, (50, 0, 255), 1, cv2.LINE_AA)

    # 识别类数统计
    totalStr = ""
    for k in totalCount.keys(): totalStr += '%s: %d    ' % (k, totalCount[k])
    cv2.putText(frame, totalStr, (10,60), cv2.FONT_HERSHEY_SIMPLEX, 0.4, (50, 0, 255), 1, cv2.LINE_AA)

    # 保存检测后图片
    filename = "output" + ARGS.picture
    cv2.imwrite(filename, frame)

    # 显示目标检测效果
    cv2.namedWindow("video_reult", cv2.WINDOW_AUTOSIZE)
    cv2.imshow("video_reult", frame)

    # waitkey代表读取键盘的输入，括号里的数字代表等待多长时间，单位ms。 0代表一直等待
    k = cv2.waitKey(0)
    if k == 27 & 0xFF == ord('q'):  # 键盘上Esc键的键值 或输入q键
        # 任务完成后释放所有内容
        cv2.destroyAllWindows()

五、分析YOLOv4目标检测

YOLOv4 在COCO上，可达43.5％ AP，速度高达 65 FPS！YOLOv4相对YOLOv3没有算法层面的创新，主要是训练技巧的更新。YOLOv4比 Efficient Det快两倍并且性能相当。将YOLOV3的AP和FPS分别提高了10%和12%。

YOLOv4: Optimal Speed and Accuracy of Object Detection

论文地址：https://arxiv.org/abs/2004.10934

代码地址：https://github.com/AlexeyAB/darknet

1）相对YOLOv3改进方面

马赛克数据增强。
自对抗训练：对图像做改变扰动，然后在这个图像上训练。
改进 attention方式。
改进通道的组合方式。
Cross mini-batch Normal。
等等

总结：使用加权残差连接（WRC），跨阶段部分连接（CSP），交叉微型批处理规范化（CmBN），自对抗训练（SAT），Mish激活（Mish-activation），马赛克数据增强（Mosaic data augmentation），CmBN，DropBlock正则化（DropBlock regularization）和CIoU损失函数（CIoU loss），并结合其中的一些功能来实现最新的结果：43.5％AP，MS COCO数据集的实时速度约为65 FPS，如下图所示：

、

YOLOv4 在COCO上，可达43.5％ AP，速度高达 65 FPS。

2）YOLOv4训练的技巧

用于backbone的BoF：CutMix和Mosaic数据增强，DropBlock正则化，Class label smoothing
用于backbone的BoS：Mish激活函数，CSP，MiWRC
用于检测器的BoF：CIoU-loss，CmBN，DropBlock正则化，Mosaic数据增强，Self-Adversarial 训练，消除网格敏感性，对单个ground-truth使用多个anchor，Cosine annealing scheduler，最佳超参数，Random training shapes
用于检测器的Bos：Mish激活函数，SPP，SAM，PAN，DIoU-NMS

YOLOv4部分组件——交叉小批量标准化（Cross mini-Batch Normalization）

3）YOLOv4框架

YOLOv4 = CSPDarknet53+SPP+PAN+YOLOv3

Backbone：CSPDarknet53
Neck：SPP，PAN
Head：YOLOv3

希望对你有帮助。( •̀ ω •́ )✧

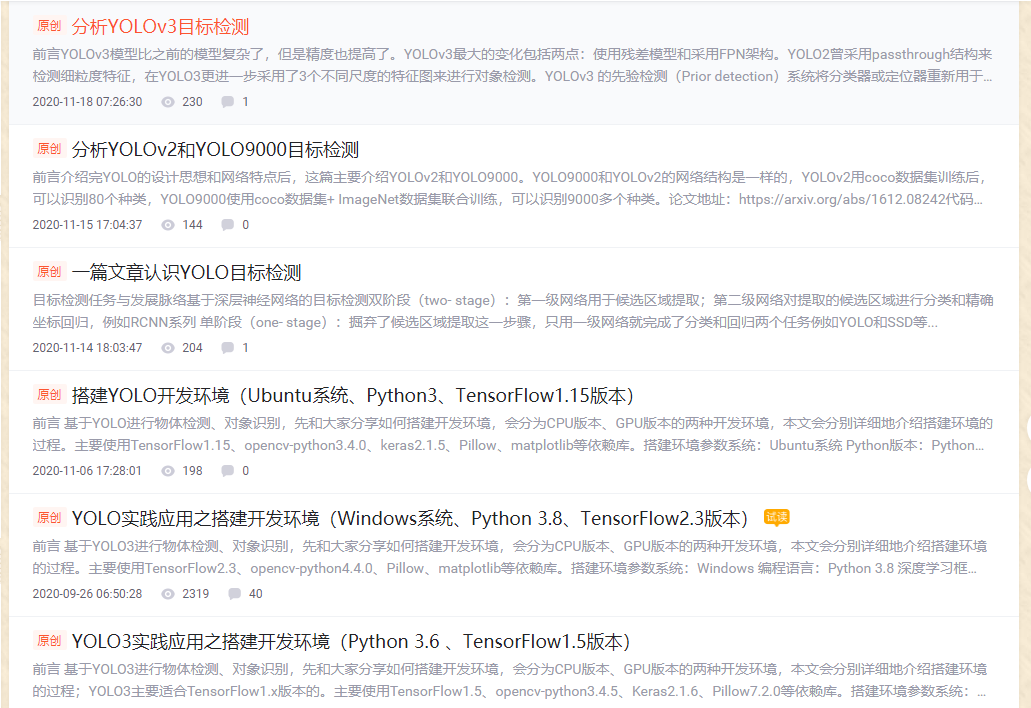

YOLO物体/目标检测系列 https://blog.csdn.net/qq_41204464/category_10425913.html
