MP4文件格式的解析，以及MP4文件的分割算法

mp4应该算是一种比较复杂的媒体格式了，起源于QuickTime。以前研究的时候就花了一番的功夫，尤其是如何把它完美的融入到视频点播应用中，更是费尽了心思，主要问题是处理mp4文件庞大的“媒体头”。当然，流媒体点播也可以采用flv格式来做，flv也可以封装H.264视频数据的，不过Adobe却不推荐这么做，人家说毕竟mp4才是H.264最佳的存储格式嘛。

　　这几天整理并重构了一下mp4文件的解析程序，融合了分解与合并的程序，以前是c语言写的，应用在linux上运行的服务器程序上，现在改成c++，方便我在其他项目中使用它，至于用不用移植一份c#的，暂时用不到，等有必要了再说吧。这篇文章先简单介绍一下mp4文件的大体结构，以及它的分割算法，之后再写文章介绍如何把mp4完美应用在点播项目中。

一、MP4格式分析

　　MP4(MPEG-4 Part 14)是一种常见的多媒体容器格式，它是在“ISO/IEC 14496-14”标准文件中定义的，属于MPEG-4的一部分，是“ISO/IEC 14496-12(MPEG-4 Part 12 ISO base media file format)”标准中所定义的媒体格式的一种实现，后者定义了一种通用的媒体文件结构标准。MP4是一种描述较为全面的容器格式，被认为可以在其中嵌入任何形式的数据，各种编码的视频、音频等都不在话下，不过我们常见的大部分的MP4文件存放的AVC(H.264)或MPEG-4(Part 2)编码的视频和AAC编码的音频。MP4格式的官方文件后缀名是“.mp4”，还有其他的以mp4为基础进行的扩展或者是缩水版本的格式，包括：M4V,  3GP, F4V等。

　　mp4是由一个个“box”组成的，大box中存放小box，一级嵌套一级来存放媒体信息。box的基本结构是：

　　其中，size指明了整个box所占用的大小，包括header部分。如果box很大(例如存放具体视频数据的mdat box)，超过了uint32的最大数值，size就被设置为1，并用接下来的8位uint64来存放大小。

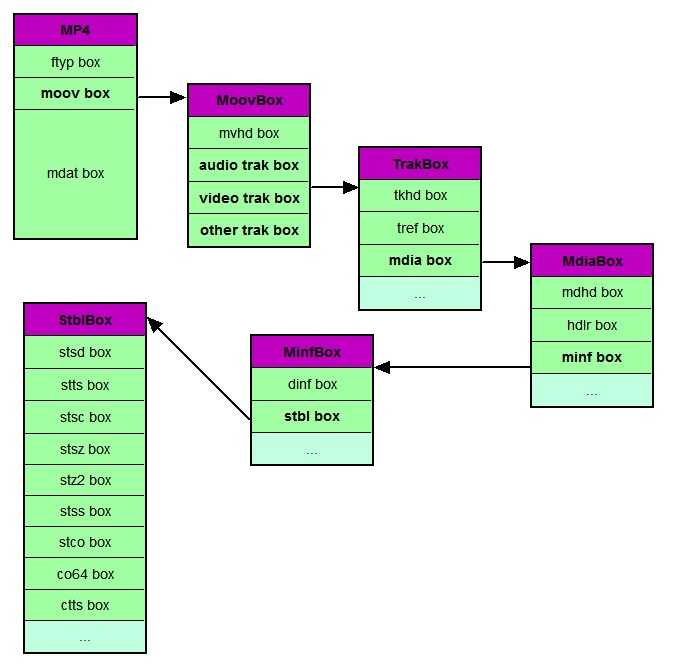

　　一个mp4文件有可能包含非常多的box，在很大程度上增加了解析的复杂性，这个网页上http://mp4ra.org/atoms.html记录了一些当前注册过的box类型。看到这么多box，如果要全部支持，一个个解析，怕是头都要爆了。还好，大部分mp4文件没有那么多的box类型，下图就是一个简化了的，常见的mp4文件结构：

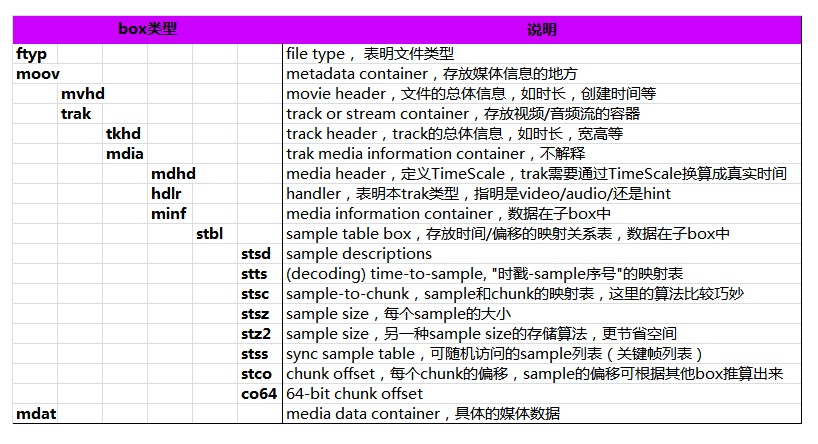

　　一般来说，解析媒体文件，最关心的部分是视频文件的宽高、时长、码率、编码格式、帧列表、关键帧列表，以及所对应的时戳和在文件中的位置，这些信息，在mp4中，是以特定的算法分开存放在stbl box下属的几个box中的，需要解析stbl下面所有的box，来还原媒体信息。下表是对于以上几个重要的box存放信息的说明：

　　看吧，要获取到mp4文件的帧列表，还挺不容易的，需要一层层解析，然后综合stts stsc stsz stss stco等这几个box的信息，才能还原出帧列表，每一帧的时戳和偏移量。而且，你要照顾可能出现或者可能不出现的那些box。。。可以看的出来，mp4把帧sample进行了分组，也就是chunk，需要间接的通过chunk来描述帧，这样做的理由是可以压缩存储空间，缩小媒体信息所占用的文件大小。这里面，stsc box的解析相对来说比较复杂，它用了一种巧妙的方式来说明sample和chunk的映射关系，特别介绍一下。

　　这是stsc box的结构，前几项的意义就不解释了，可以看到stsc box里每个entry结构体都存有三项数据，它们的意思是：“从first_chunk这个chunk序号开始，每个chunk都有samples_per_chunk个数的sample，而且每个sample都可以通过sample_description_index这个索引，在stsd box中找到描述信息”。也就是说，每个entry结构体描述的是一组chunk，它们有相同的特点，那就是每个chunk包含samples_per_chunk个sample，好，那你要问，这组相同特点的chunk有多少个？请通过下一个entry结构体来推算，用下一个entry的first_chunk减去本次的first_chunk，就得到了这组chunk的个数。最后一个entry结构体则表明从该first_chunk到最后一个chunk，每个chunk都有sampls_per_chunk个sample。很拗口吧，不过，就是这个意思:)。由于这种算法无法得知文件所有chunk的个数，所以你必须借助于stco或co64。直接上代码可能会清楚些：

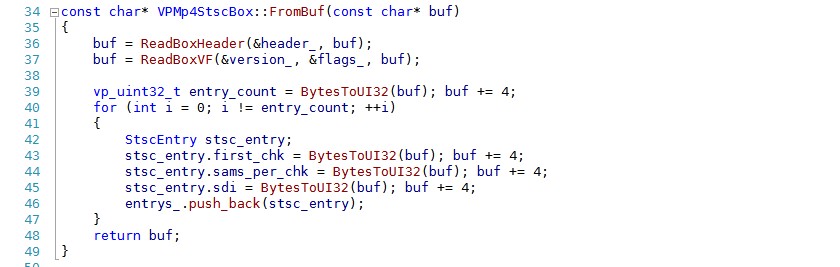

　　1. 首先直接分析entry

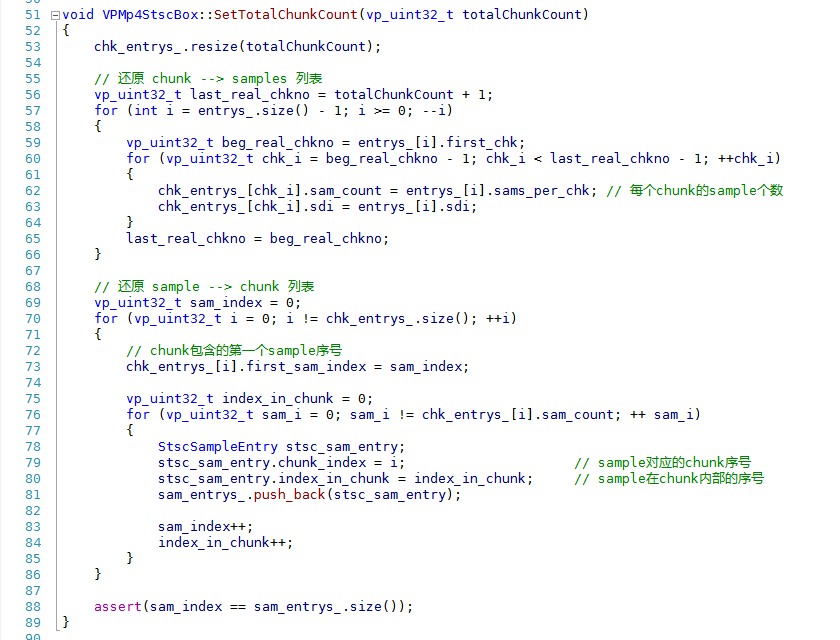

　　2. 然后，通过stco或co64获知chunk总个数之后，开始还原映射表

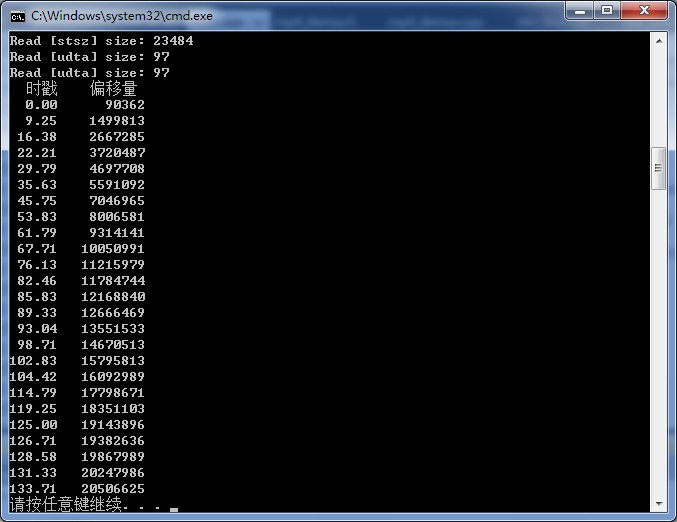

　　读出stsc之后，就可以综合stbl下的所有box，推算出视频和音频帧列表，时戳和偏移量等数据。下面截图展示获取到的关键帧列表：

　　有了关键帧列表之后，就可以继续我们一下个题目，就是mp4文件的分割。实现mp4的分割，是把mp4应用到点播系统中最关键的技术环节，做不到这个，就无法实现点播播放mp4影片的“拖动”。

二、MP4文件的分割算法

　　所谓“分割”，就是把大文件切成小文件，要实现mp4的分割，

• 　　首先，需要获取到关键帧列表

• 　　然后，选择要分割的时间段（比如从关键帧开始）

• 　　接着，重新生成moov box（注意所有相关的box 以及 box size都需要改变）

• 　　最后，拷贝对应的数据，生成新文件

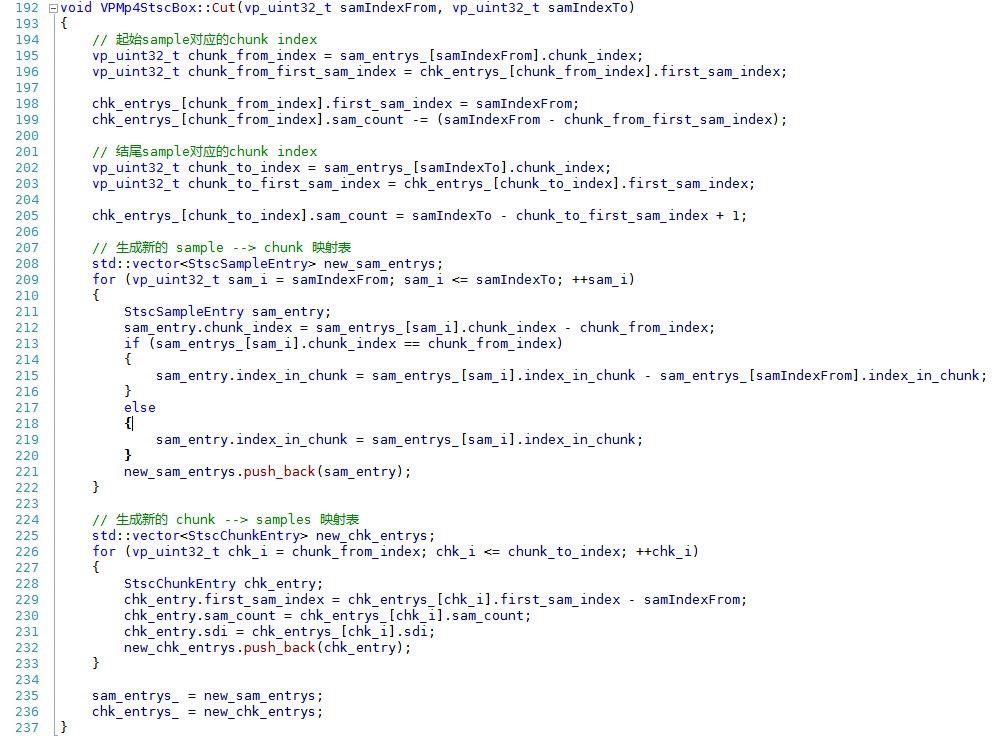

　　第一点，上面已经介绍了，第二点，只需要遍历关键帧列表，就能找到离你想要分割的时间段最接近的关键帧，第四点就是“copy-paste”的工作，关键在于第三点。因为这一步涉及到stbl下的所有box，必须重新生成entrys，同样的，其他的box都还好，只需要保留关键帧所对应的sample和chunk，其余的删掉即可，只是stsc box的比较麻烦，说起来比较啰嗦，还是直接看代码吧：

　　修改完box之后，需要重新生成moov box，由于moov box的大小以及时长等信息都发生了改变，所以需要box的大小做相应的修改，这点千万不能忘记，否则播放器会解析错误。重新生成box之后，还要计算一下分割后的数据的长度，由于数据长度也发生了改变，所以修改mdat box的大小的同时，要同时修改stbl下所有box的chunk offset，切记！

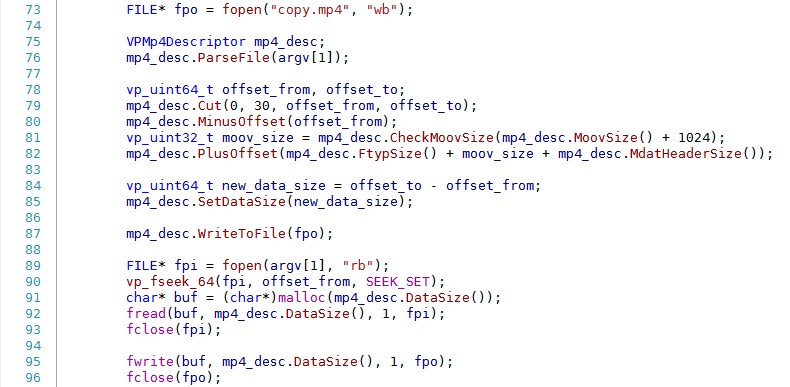

　　以下是整个的逻辑过程：

　　好了，所有这些都实现之后，就具备了做mp4点播系统的条件了。不过，要做mp4点播，还有一些其他的问题需要解决，我将在下一篇文章中介绍。
