OM5光纤建立在OM3/OM4光纤的基础之上,并扩展其性能以支持多个波长,OM5光纤的设计初衷,即为应对多模传输系统的波分复用(WDM)需求。因此,其最具价值的应用,是在短波分复用领域。那么下面易天便来讲解OM5的优势及应用。

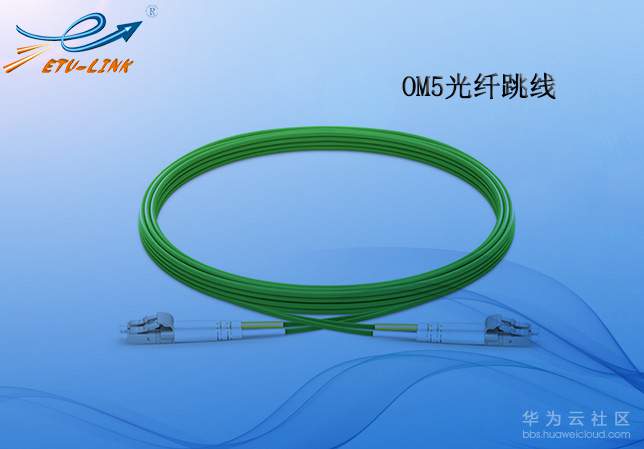

一、OM5光纤跳线

光纤跳线是用做从设备到光纤布线链路的跳接线,有较厚的保护层。随着数据中心对传输速率要求的不断提升,OM5光纤跳线开始得到越来越多使用。

在最初的时候,OM5光纤跳线被称为宽带多模光纤跳线(WBMMF),它是由TIA和IEC定义的光纤跳线新标准,纤径为50/125um,工作波长是850/1300nm,并且可以支持4个波长。

在结构方面,它和OM3以及OM4光纤跳线并无明显差别,因此可以完全向后兼容传统的OM3和OM4多模光纤跳线。

二、OM5光纤跳线的优势

①认可度高:OM5光纤跳线最初由通信工业协会发布为TIA-492AAAE,并在美国国家标准协会发布的ANSI/TIA-568.3-D修订意见征集中得到一致认可;

②可扩展性强:OM5光纤跳线在未来可以将短波波分复用(SWDM)和并行传输技术结合在一起,并且只需要8芯宽带多模光纤(WBMMF),就能够支持200/400G以太网应用;

③降低成本:OM5光纤跳线借鉴了单模光纤的波分复用(WDM)技术,延展了网络传输时的可用波长范围,能够在1芯多模光纤上支持4个波长,把需要的光纤芯数降低为之前的1/4,这在很大程度上降低了网络的布线成本;

④兼容性和互操作性强:OM5光纤跳线能够和OM3光纤跳线和OM4光纤跳线一样支持传统应用,而且它与OM3和OM4光纤跳线能够完全兼容且互操作性极强。易天多模光纤搭配VCSEL具有低链路成本、低功耗、更高可用性的优势,成为大多数企业用户最具成本效益的数据中心解决方案。

三、OM5光纤跳线应用

①一般用在光端机和终端盒之间的连接,应用在光纤通信系统、光纤接入网、光纤数据传输以及局域网等一些领域。

②OM5光纤跳线可以用于更高带宽的应用。由于OM5光纤跳线的光纤预制棒制造工艺得到了明显优化,因而能够支持更高的带宽。

③OM5多模光纤支持更多的波长通道,因此对于采用四波长的SWDM4或者采用双波长的BiDi技术发展方向一致。与用于40G链路的BiDi类似,SWDM收发器仅需要两芯LC双工连接,不同的是SWDM每根光纤工作在850nm到940nm之间的4个不同的波长上,其中一根光纤专用于传输信号,另一根光纤专用于接收信号。



④OM5光纤同时支持未来的400G以太网,对于更高速的400G以太网应用比如400G Base-SR4.2(4对光纤2个波长,每个通道采用50GPAM4)或者400G Base-SR4.4(4对光纤4个波长,每个通道采用25GNRZ),只需要8芯OM5光纤,相比较第一代的400G以太网400G Base-SR16(16对光纤,每个通道传输25Gbps),所需光纤数量仅为传统以太网的四分之一,SR16作为多模400G技术发展的里程碑,证明了多模技术支持400G的可能性,未来400G大量应用市场上更期待基于8芯MPO的400G多模应用。

四、满足高速数据中心传输需求

OM5光纤跳线为超大型数据中心赋予强劲的生命力,它突破了传统多模光纤所采用的并行传输技术和传输速率低的瓶颈。不但能够使用更少的多模光纤芯数支持更高速的网络传输,而且,由于它采用了成本更低的短波波长,光模块的成本和功耗都会远远低于采用长波激光光源的单模光纤。因此,随着对传输速率要求的不断提升,通过采用短波分复用加并行传输的技术,数据中心的布线成本将得到很大程度的减少,OM5光纤跳线在未来100G/400G/1T超大型的数据中心中将会具有广阔的应用前景。

多模光纤一直是高效灵活的传输媒介,不断开发多模光纤新的应用潜能,能使其适应更高速的传输网络。新行业标准定义的OM5光纤解决方案是针对多波长SWDM和BiDi收发器而优化的,为100Gb/s以上的高速传输网络提供更长的传输链路和网络升级余量。
