前言

  • 在视频图像几何校正或图像配准坐标系转换中,往往需要进行缩放、旋转、透视变换等几何变换操作。要想进行缩放旋转操作,就要得到输入输出图像之间的映射关系,也可称之为几何变换关系。

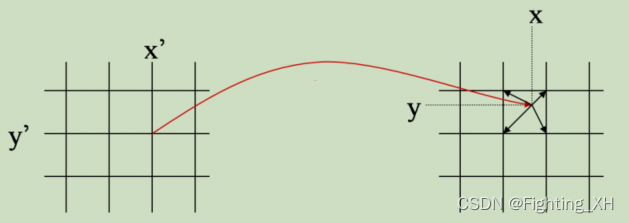

  • 几何变换的基本结构,包括两种如下左图的前向映射和右图的逆向映射
    -在这里插入图片描述

  • 向前映射适合于处理流输入,例如 来自一个摄像机的输入,其每个输入像素 能被映射到 指定输出图像中的位置。

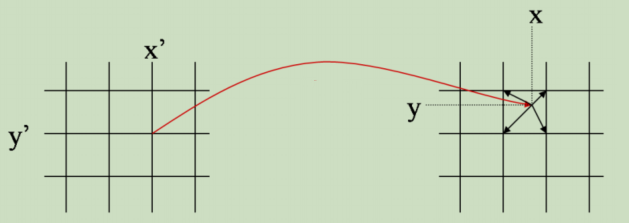

  • 逆向映射更适合于产生数据流输出,例如图像数据流输出到显示器,因为对于每个输出像素,逆向映射指定了 像素值来自于 输入图像的什么位置

  • 地址的话,一般由行列计数器提供,通过行列计数器获得某点坐标,从而根据二维坐标到一维地址的转换地址计算得到。

  • 但是按照这种映射关系,输出图像的像素可能被映射到输入图像的非整数坐标上,因此需要采用插值技术。
    在这里插入图片描述

1、几种常见插值类型

1.1 最邻近插值

  • 网上有很多解释,可自己查阅
  • 最简单但锯齿严重
  • 基本原理:选择距离期望位置最近的像素(相当于复制粘贴)

1.2 双线性插值

  • 核心思想:分别在xy两个方向上进行一次插值。
    在这里插入图片描述

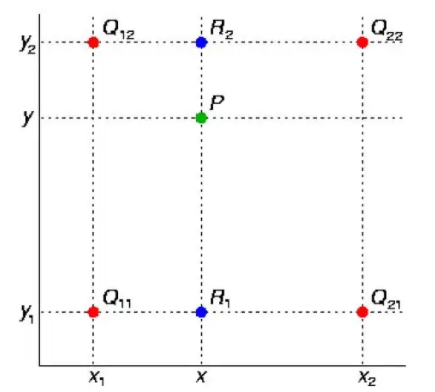

比如下图所示,已知四个红色点的像素值且为整数,求最终落在非整数位置的P的像素值。我们可以先在x方向上进行插值,得到插值结果R1和R2,然后在y方向上继续进行插值,即可得到插值点P。
在这里插入图片描述

1.3 双三次插值

  • 效果更平滑,和双线性插值类似,只不过用相邻16个点,复杂且消耗资源多。
  • 一般来说,双线性插值是一个折中选择。

2、FPGA实现双线性插值

2.1 准备工作

  • 100*100的mif文件,为提前将图像数据存储在RAM中
  • 用双线性插值来实现100100图像到256256图像的放大操作。
  • 双线性插值公式

2.2 实现的难点

  • 算法中小数部分到底该如何处理
  • 如果求出插值公式中的系数,以及周围四个点的坐标
  • 求出四个点之后,为加快速度,如何将四个点的像素值同时读出

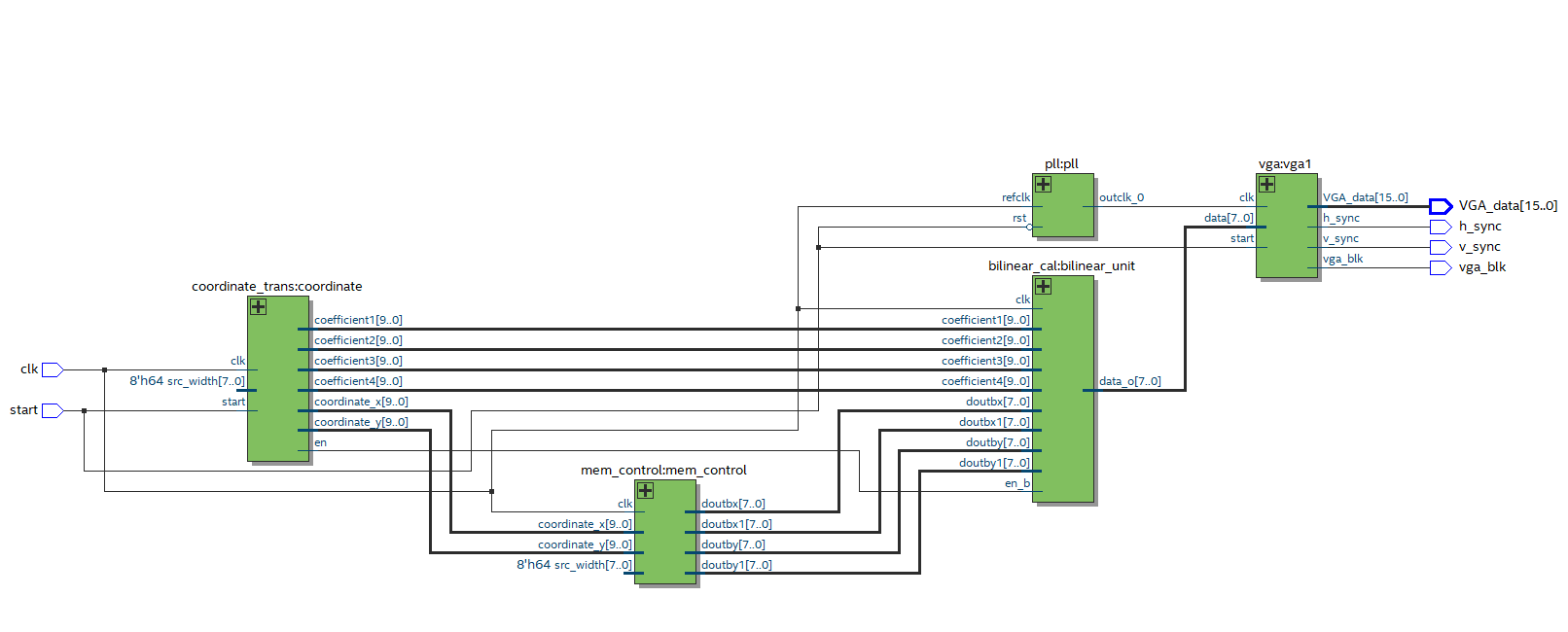

2.3 整体的RTL图

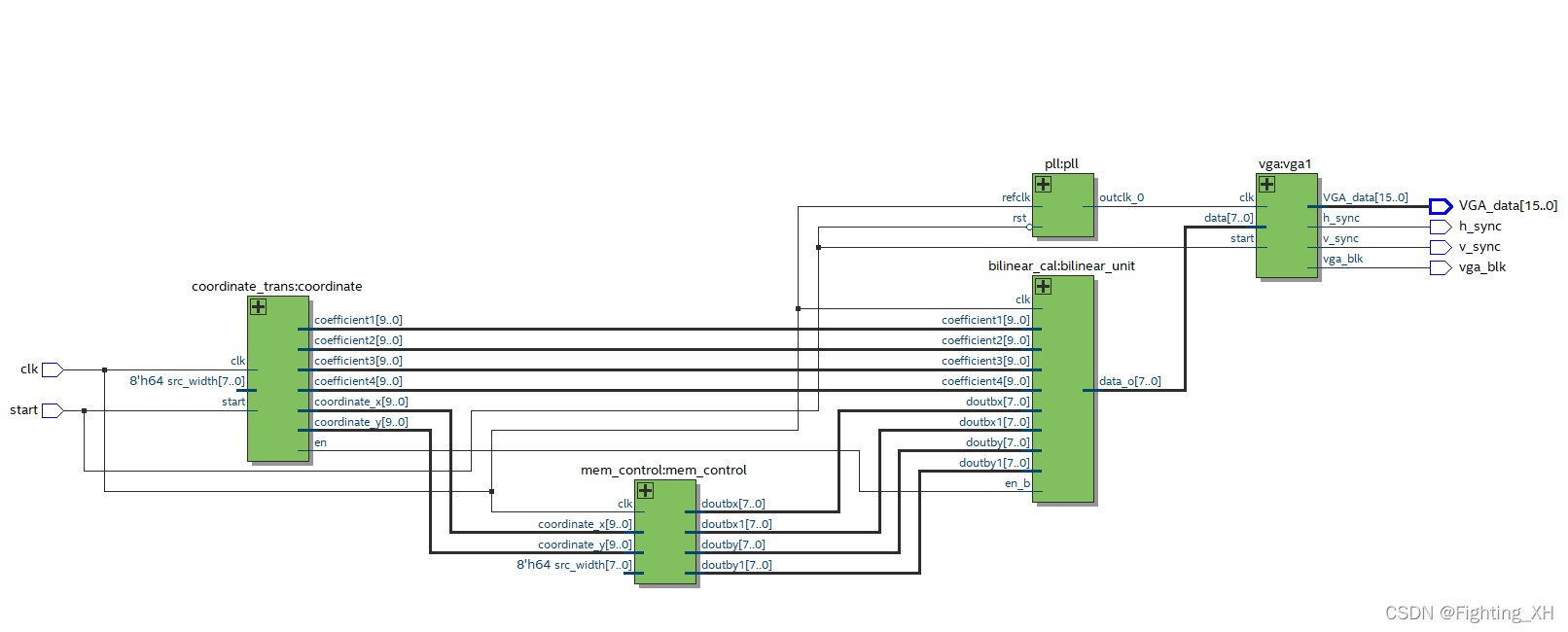

在这里插入图片描述

  • 上图可看到,包含五个模块:坐标转换模块,内存管理模块,双线性插值计算模块,分频模块,VGA显示模块。重点看前三个模块。

2.3.1 坐标转换模块

  • 为了解决小数部分的问题。

2.3.1.1 双线性插值代填充坐标公式:

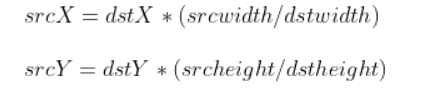

  • 首先如下是采用最近邻实现缩放的公式:
    在这里插入图片描述

  • 为达到更好的效果,进行了如下优化在这里插入图片描述

  • 由此可以计算出目标像素点,对应原图像像素点的坐标。

2.3.1.2 小数部分的处理

  • 我们采用扩大倍数的方式来处理小数部分,因为要100100扩大到256256,因此需要扩大512倍,才能没有小数部分,所以公式改变:

在这里插入图片描述

2.3.1.3 小数部分的表示

  • 由于扩大到了256*256,256用9位宽表示,因此直接用20位位宽来表示srcX,Y
  • 所以高10位表示整数,低10位表示小数部分。
 //高10位为整数部分
assign coordinate_x = src_x[19:10];
assign coordinate_y = src_y[19:10];
 //低10位为小数部分
assign coordinate_xx = src_x[9:0];
assign coordinate_yy = src_y[9:0];

2.3.1.4 系数的表示

  • 系数包含,u,1-u,v,1-v。因为扩大了512倍数,所以1-u,变成了512-扩大后的小数部分的u
 assign coefficient2 = {1'b0,src_x[8:0]};  //u

assign coefficient1 = 'd512 - coefficient2;   // 1-u

assign coefficient4 = {1'b0,src_y[8:0]}; //v

assign coefficient3 = 'd512 - coefficient4; //1-v

2.3.2 内存管理模块

  • 采用4个RAM来解决同时读取四个点对应像素的问题

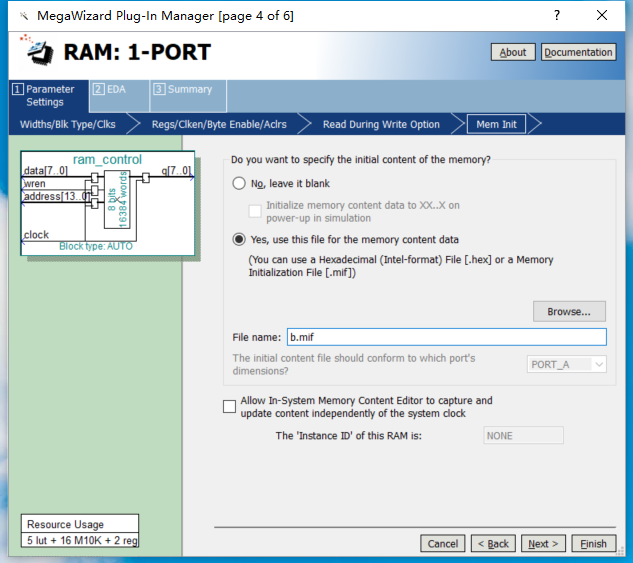

  • 调用IP核的方法,将之前的mif文件存储进去即可
    在这里插入图片描述

2.3.3双线性插值模块

将系数和四个坐标代入公式

assign data_1 = coefficient1*coefficient3*doutbx;  //(1-u)*(1-v)*f(i,j)

assign data_2 = coefficient2*coefficient3*doutbx1;//u*(1-v)*f(i+1,j)

assign data_3 = coefficient1*coefficient4*doutby;//(1-u)*v*f(i,j+1)

assign data_4 = coefficient2*coefficient4*doutby1;//u*1-v*f(i+1,j+1)


因为扩大了512倍数,因此还要将结果缩小512倍。所以取高8位

3、仿真波形简单分析

  • 设计计数器,看插值图像是否完成

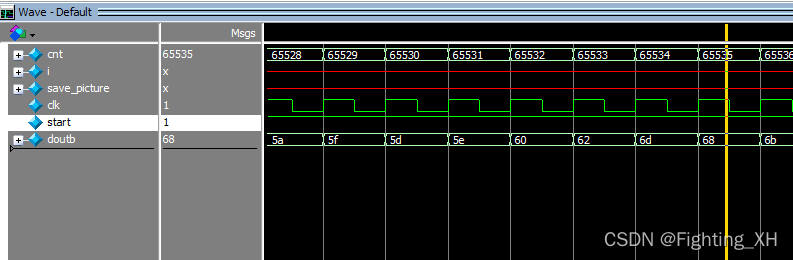

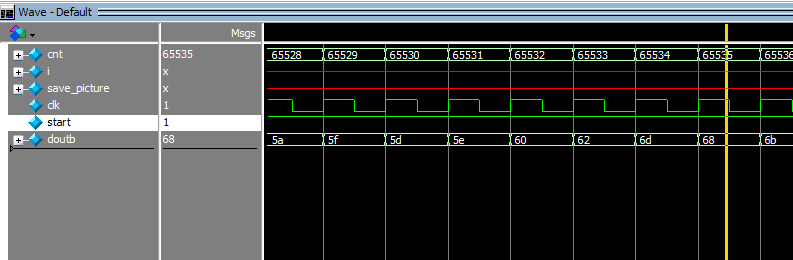

    -可看到,最后接收65536个数据。(从0开始)在这里插入图片描述
    插值结果的正确性,可以用matlab或者python验证

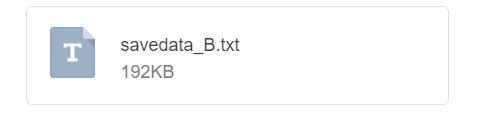

    例如,如下是我们采用matlab或者python生成的图像数据(相当于mif文件)在这里插入图片描述
    截取部分数据进行查看,能看到是相对应的。
    在这里插入图片描述
    在这里插入图片描述

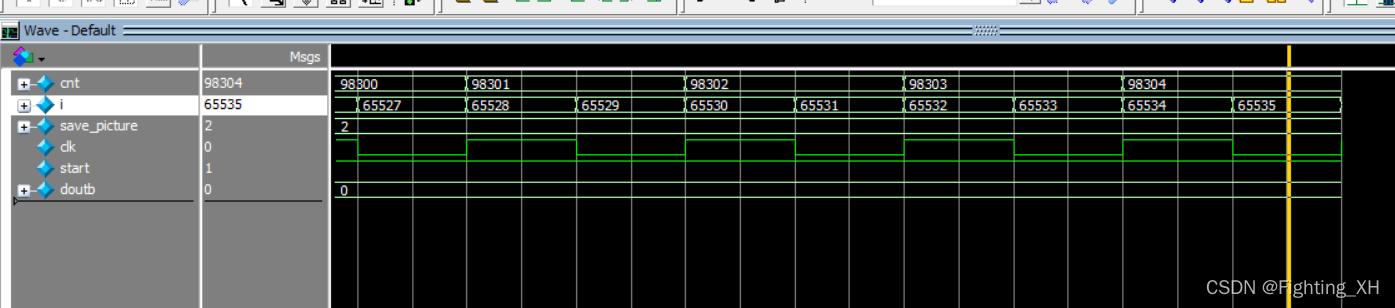

    依次验证也能得到该设计正确,观察波形图正确后,即可上板验证。
  • 还可采用之前文章的方法,将数据从波形中导出,便于查看数据。
 - always @ (posedge clk)
begin
	if (!start)
		j <=0;
	else if (j<65535)
		j <= j+1;
	else
		j<= 65535;
end




//如下想要将256*256图像的65536个数据导出
integer w_file;

    initial w_file = $fopen("data_out.txt");
    always @(j)
    begin
        $fdisplay(w_file,"%h",doutb);   //十进制的输出
        if(j == 21'd65535) ;   //共写入65536个数据
    end

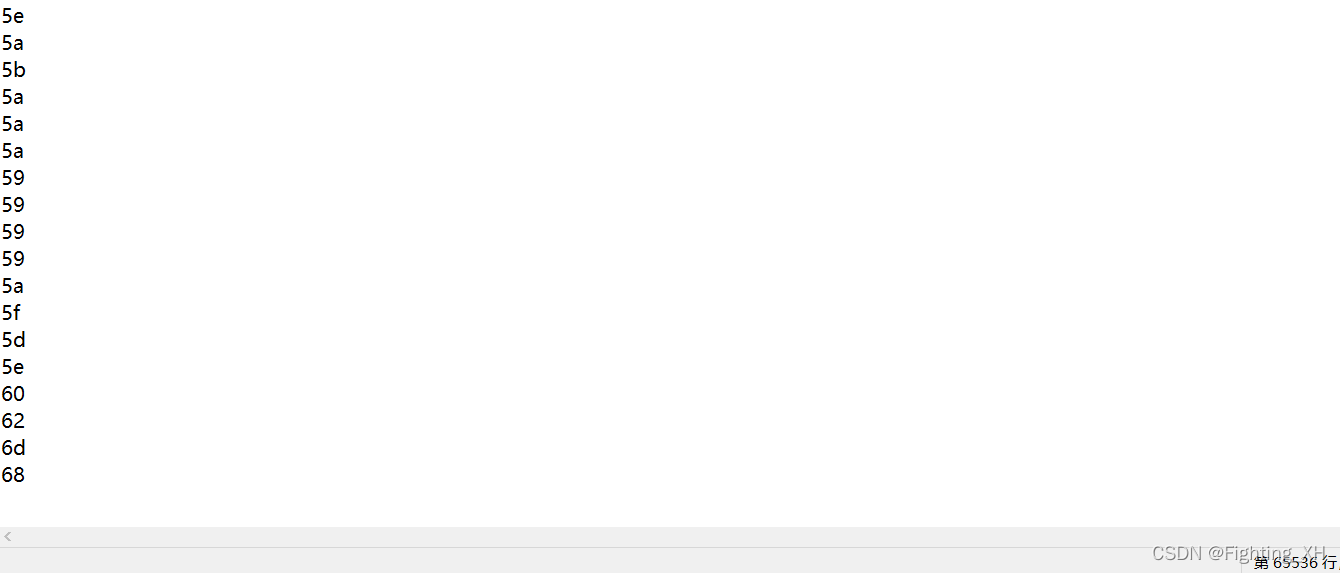

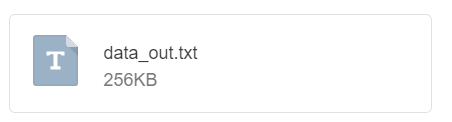

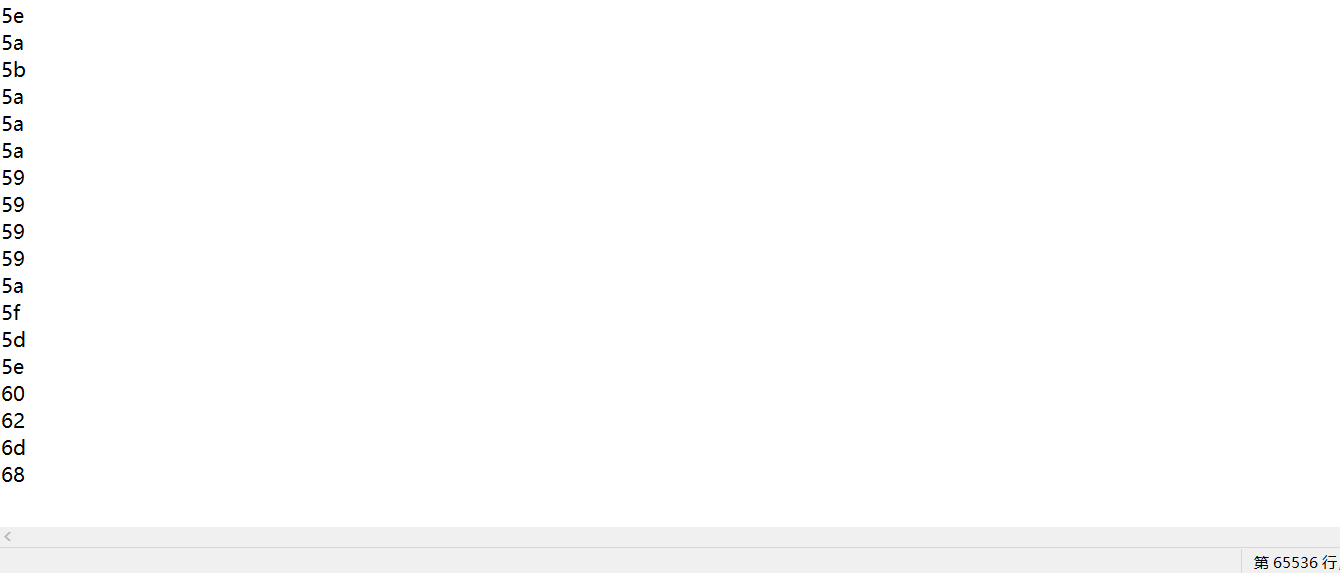

也能生成对应的文档,其中数据与matlab或者python生成的图像数据一样,说明插值成功。
在这里插入图片描述
波形成功后,加入了VGA显示模块,想要直接屏幕显示效果,但目前打不开modelsim,下次再试
