七夕，当爱神丘比特遇上牛郎和织女

七夕是中国民间的传统节日，不同时代、不同地域的人们给这个节日赋予了不同的含义。在漫长的演变过程中，七夕成了牛郎织女相会的日子。正因为这个美丽的爱情传说，七夕被视为中国最具浪漫色彩的、象征爱情的节日。在西风东渐的背景下，七夕又成了中国的“情人节”。

既然是情人节，浪漫的程序员总喜欢搞点花样出来，为紧张且平淡的生活添点色彩。今天给各位带来的是3D动画版的丘比特爱情之剑：一只金色的丘比特爱情之剑以慢镜头方式缓缓刺中一个脉动的红心，红心的主人将会无法控制地爱上TA所看到第一个人。我猜，当初牛郎和织女一定是被丘比特的爱情之剑射中以后才相爱的，毕竟，他们都生活在天上——西方文化中，木星（Jupiter）就是小爱神丘比特，金星（Venus）则是大爱神维纳斯。

在丘比特的爱情之剑出场前，先用matplotlib绘制一颗2D的红心热热身。

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(-np.pi/2, np.pi/2, 1000)
y1 = np.power(np.cos(x),0.5) * np.cos(200*x) + np.power(np.absolute(x),0.5) - 0.7
y2 = np.power(4-np.power(x, 2), 0.01)

plt.plot(x, y1*y2, c='r')
plt.show()






1

2

3

4

5

6

7

8

9

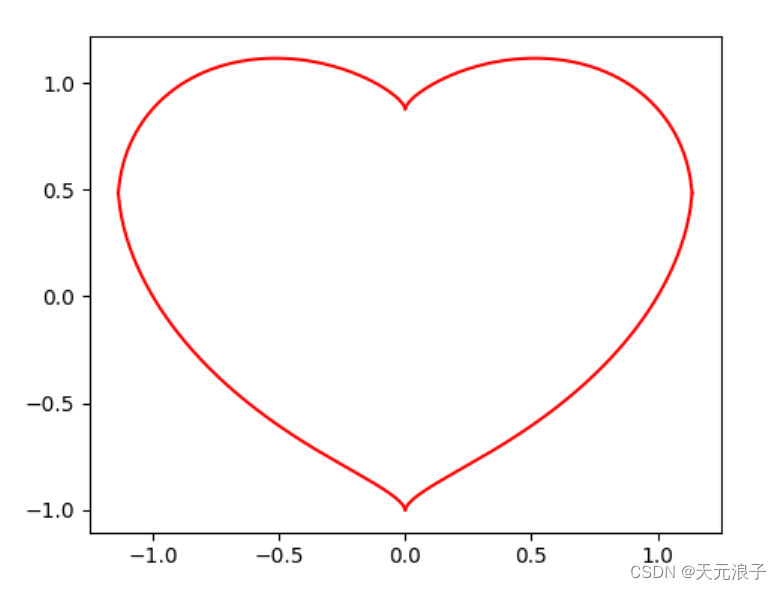

放大一点看的话，就会发现上面这颗红心其实是一条连续上下波动的曲线。下面的红心，是一个真正封闭的心形，只不过是由四条曲线首尾相连组成的。

import numpy as np
import matplotlib.pyplot as plt

x1 = np.linspace(0, 2, 300)
x2 = np.linspace(0, -2, 300)

y11 = (np.power(x1, 2/3) + np.power(np.power(x1, 4/3)-4*np.power(x1, 2)+4, 0.5))/2 - 0.12
y12 = (np.power(x1, 2/3) - np.power(np.power(x1, 4/3)-4*np.power(x1, 2)+4, 0.5))/2
y21 = (np.power(-x2, 2/3) + np.power(np.power(-x2, 4/3)-4*np.power(-x2, 2)+4, 0.5))/2 - 0.12
y22 = (np.power(-x2, 2/3) - np.power(np.power(-x2, 4/3)-4*np.power(-x2, 2)+4, 0.5))/2

plt.plot(x1, y11, c='r')
plt.plot(x1, y12, c='r')
plt.plot(x2, y21, c='r')
plt.plot(x2, y22, c='r')
plt.show()










1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

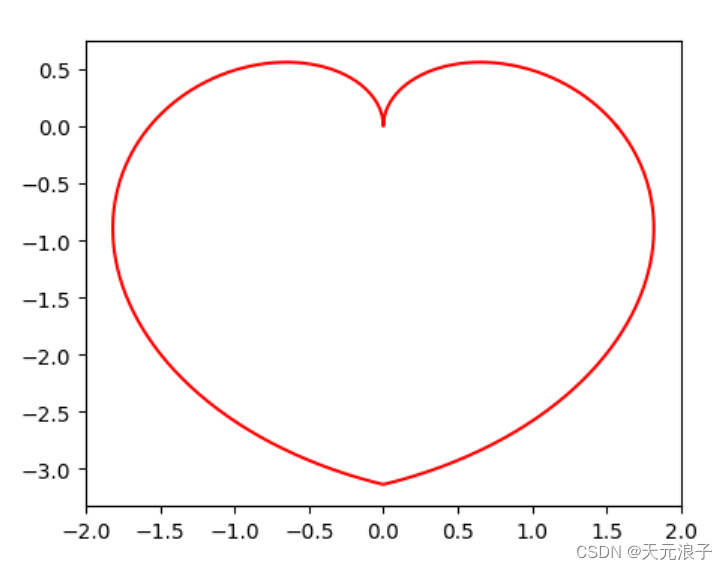

那么，可以用一笔画一个心形吗？当然可以，极坐标方程 r = arccos(sinθ)就是一条心形线，只是形状不够完美而已。

import numpy as np
import matplotlib.pyplot as plt

theta = np.linspace(0, 2*np.pi, 1000)
x = np.arccos(np.sin(theta)) * np.cos(theta)
y = np.arccos(np.sin(theta)) * np.sin(theta)

plt.plot(x, y, c='r')
plt.show()






1

2

3

4

5

6

7

8

9


是时候展示3D版的红心了。运行下面的代码，除了需要numpy模块，还需要安装wxgl模块——基于PyOpenGL的三维数据绘图工具包。

pip install wxgl

关于wxgl模块的更多详情，请点击十分钟玩转3D绘图：WxGL完全手册，这里是中文文档。

下面是3D版的红心的绘制代码，

import numpy as np
import wxgl.glplot as glt

a = np.linspace(0, 2*np.pi, 500)
b = np.linspace(0.5*np.pi, -0.5*np.pi, 500)
lons, lats = np.meshgrid(a, b)
w = np.sqrt(np.abs(a - np.pi)) * 2
x = 2 * np.cos(lats) * np.sin(lons) * w
y = -2 * np.cos(lats) * np.cos(lons) * w
z = 2 * np.sin(lats)

glt.mesh(x, y, z, color='crimson') # crimson - 绯红
glt.show()






1

2

3

4

5

6

7

8

9

10

11

12

13

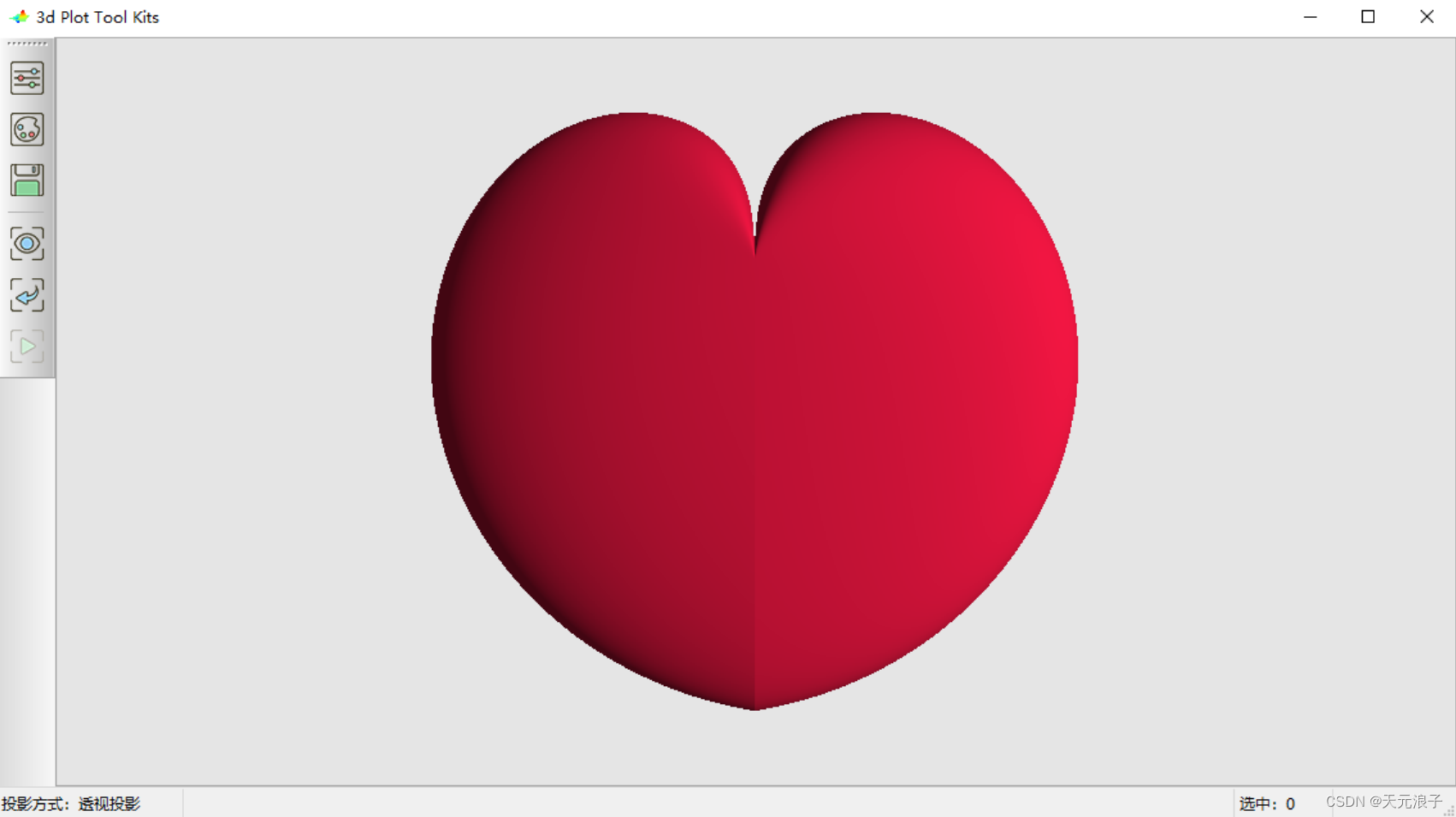

是不是很简单？wxgl的使用风格几乎和matplotlib完全一致。拖动鼠标，就可以看到这个3D版的红心的前后左右了。

接下来，这段代码将红心数据的生成封装了一个函数，然后调用自定义的模型变换函数，这颗红心就跳动起来了。

import numpy as np
import wxgl.glplot as glt

def red_heart(r, slices=100, thick=2.0, shift=(0,0,0)):
    """返回红心顶点数据"""

    a = np.linspace(0, 2*np.pi, slices)
    b = np.linspace(0.5*np.pi, -0.5*np.pi, slices)
    lons, lats = np.meshgrid(a, b)
    w = np.sqrt(np.abs(a - np.pi)) * thick
    x = r * np.cos(lats) * np.sin(lons) * w + shift[0]
    y = -r * np.cos(lats) * np.cos(lons) * w + shift[1]
    z = r * np.sin(lats) + shift[2]

    return x, y, z

def heart_beat(t):
    """心跳函数"""

    t %= 1000
    if t < 300:
        scale = 1 + t/3000
    elif t > 700:
        scale = 1 + (1000-t)/3000
    else:
        scale = 1.1

    return (scale,)

glt.mesh(*red_heart(2), color='crimson', transform=heart_beat)
glt.show()










1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31


点击左侧工具条上的播放按钮，这颗红心就会按照60次/秒的心率跳动起来。熟悉了wxgl的使用，不难读懂下面这个完整的丘比特爱情之箭的代码。

import numpy as np
import wxgl
import wxgl.glplot as glt

def red_heart(r, slices=100, thick=2.0, shift=(0,0,0)):
    """返回红心顶点数据"""

    a = np.linspace(0, 2*np.pi, slices)
    b = np.linspace(0.5*np.pi, -0.5*np.pi, slices)
    lons, lats = np.meshgrid(a, b)
    w = np.sqrt(np.abs(a - np.pi)) * thick
    x = r * np.cos(lats) * np.sin(lons) * w + shift[0]
    y = -r * np.cos(lats) * np.cos(lons) * w + shift[1]
    z = r * np.sin(lats) + shift[2]

    return x, y, z

def heart_beat(t):
    """心跳函数"""

    t %= 1000
    if t < 300:
        scale = 1 + t/3000
    elif t > 700:
        scale = 1 + (1000-t)/3000
    else:
        scale = 1.1

    return (scale,)

def arrow_fly(t):
    """丘比特之箭飞行函数"""

    t %= 4000
    if t > 2000:
       return ((0,-2,40-t/100),)
    else:
       return ((0,-2,0),)

def heart_fly(t):
    """丘比特之箭飞行函数"""

    t %= 4000
    if t > 2000:
       return ((0,0,1,90), (0,-2,40-t/100))
    else:
       return ((0,0,1,90), (0,-2,0))

glt.figure(azim=50, elev=16, style='gray') # 设置初始方位角、高度角、背景色
glt.mesh(*red_heart(2), color='crimson', transform=heart_beat) # 绘制跳动的红心

x, y, z = red_heart(0.2, thick=3.0, shift=(0,-8,0)) # 生成心形箭头顶点数据
glt.mesh(x, -z, y, color='crimson', transform=heart_fly) # 绘制心形箭头

light = wxgl.SunLight(roughness=0, metalness=0, shininess=0.5) # 箭杆灯光
glt.cylinder((0,0,-8), (0,0,9), 0.1, color='goldenrod', transform=arrow_fly, light=light) # 绘制箭杆

vs = [(-1,1,11), (1,-1,11), (1,-1,6), (-1,1,6),(-1,-1,11), (1,1,11), (1,1,6), (-1,-1,6)] # 箭尾顶点数据
texture = wxgl.Texture(r'res\feather.png') # 箭尾羽毛纹理
texcoord = [(0,1), (0,0), (1,0), (1,1),(0,1), (0,0), (1,0), (1,1)] # 箭尾纹理坐标
light = wxgl.BaseLight() # 箭尾灯光
glt.quad(vs, texture=texture, texcoord=texcoord, transform=arrow_fly, light=light) # 绘制箭尾

glt.show()










1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

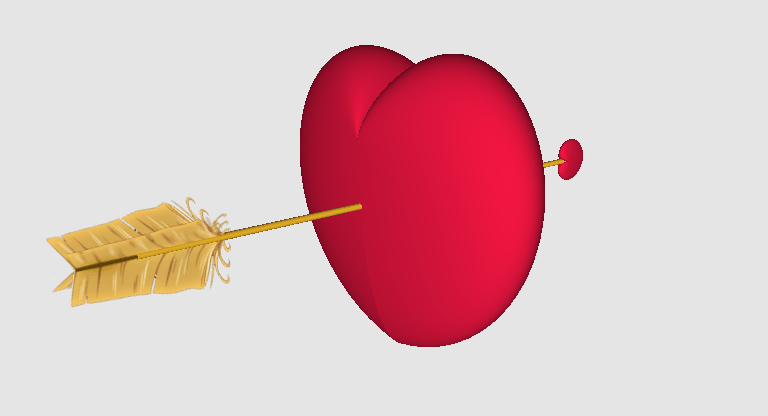

wxgl的工具条提供了录制gif和MP4文件的功能，下面的gif就是使用wxgl自带的录制功能生成的。

代码中用到了羽毛的纹理，请下载这个图片，并保存到代码指定的位置。

文章来源: xufive.blog.csdn.net，作者：天元浪子，版权归原作者所有，如需转载，请联系作者。

原文链接：xufive.blog.csdn.net/article/details/126141038
