基于TI AM5728 + Artix-7 （DSP+ARM） 5G通信测试手册

本文基于 TI AM5728 + Artix-7板卡+ 移远RM500Q 5G模块演示5G网络的功能。

本指导文档适用开发环境：

Windows开发环境：Windows 7 64bit、Windows 10 64bit

Linux开发环境：Ubuntu14.04.3 64bit

虚拟机：VMware15.1.0

U-Boot：U-Boot-2017.01

Kernel：Linux-4.9.65、Linux-RT-4.9.65

Linux Processor SDK：ti-processor-sdk-linux-rt-am57xx-evm-04.03.00.05

硬件设备：5G模块（移远RM500Q）、SIM卡（5G电信）

案例功能

本案例位于产品资料“4-软件资料\Demo\tl-linux-application\module-demos\”目录下，目录结构如下表：

表 1

案例包含4个测试程序和1个Python脚本，分别实现如下功能：

1. quectel-CM：实现网络功能。移远官方提供的自动拨号上网程序，通过对GobiNet驱动生成的"/dev/qcqmiX"设备节点进行操作，能自动设置网络连接参数、获取IP和DNS等，如需持续使用上网功能，需保持该程序在后台运行。
2. rm500q_phone_call：实现语音通话功能。
3. rm500q_send_sms：实现发送短信功能。
4. rm500q_get_location：实现获取经纬度功能。
5. speedtest.py：基于Python开发的脚本程序，利用了speedtest.net的服务来测量出上下行的宽带，并根据机房离测速服务器的物理距离来列出测速服务器。亦可针对某一服务器进行测速，同时生成一个URL用于分享测速结果。

本文测试板卡是基于基于TI Sitara系列AM5728（双核ARM Cortex-A15 +浮点双核DSP C66x） + Xilinx Artix-7 FPGA处理器设计的高端异构多核开发板。

案例测试

请将5G模块（移远RM500Q）上的天线接口ANT0、ANT1和ANT3连接5G天线，ANT2_GNSSL连接GPS天线，将5G模块安装至M.2转USB转接板。评估板不接网线，使用USB转Type-C数据线连接评估板的USB1 DRD 3.0接口和M.2转USB转接板的USB Type-C接口。

图 1

图 2 5G（移远RM500Q）模块

使用前请在5G模块中插入可正常使用的SIM卡，确保5G天线和GPS天线（GPS字样面朝上）已正常安装，然后将GPS天线放置在开阔场合（室内测试GPS功能可能会导致经纬度获取失败）。

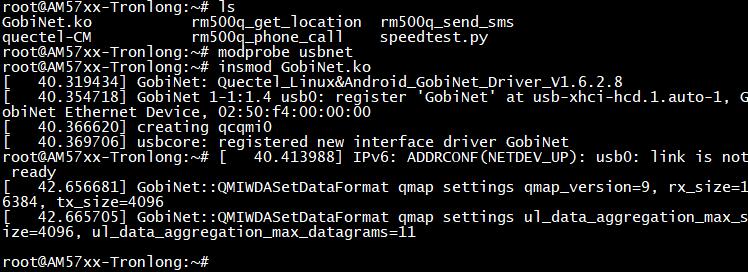

将本案例bin目录下的程序可执行文件、"driver/image/"目录下的驱动镜像文件、tool目录下的脚本拷贝至评估板文件系统。在驱动镜像文件所在目录下，执行如下命令进行驱动加载，加载完后将会生成usbX网络设备节点，以及"/dev/qcqmiX"设备节点。

Target# modprobe usbnet

Target# insmod GobiNet.ko

执行如下命令关闭其它网络设备节点，查询生成的usbX网络设备节点。

Target# ifconfig eth0 down

Target# ifconfig eth1 down

Target# ifconfig

图 4

网络功能测试

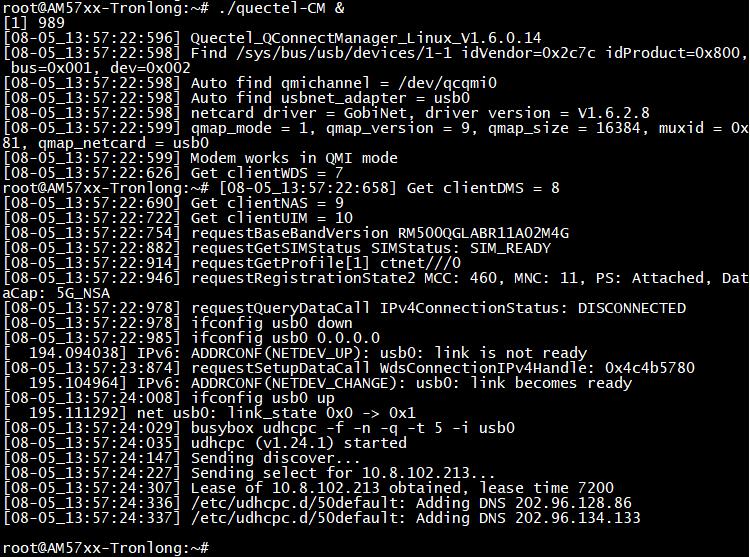

执行如下命令，运行移远官方提供的上网拨号程序，并在后台运行。

Target# ./quectel-CM &

网络功能测试

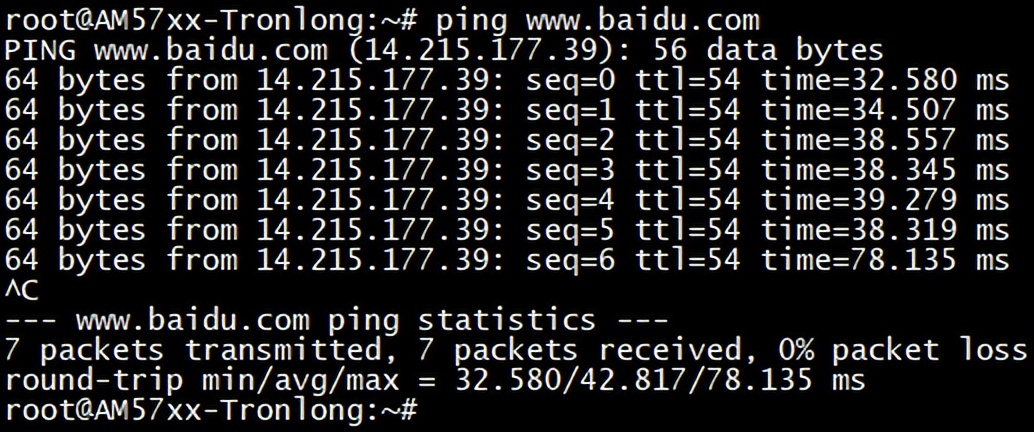

拨号成功后，执行如下命令测试网络通信功能。

Target# ping www.baidu.com

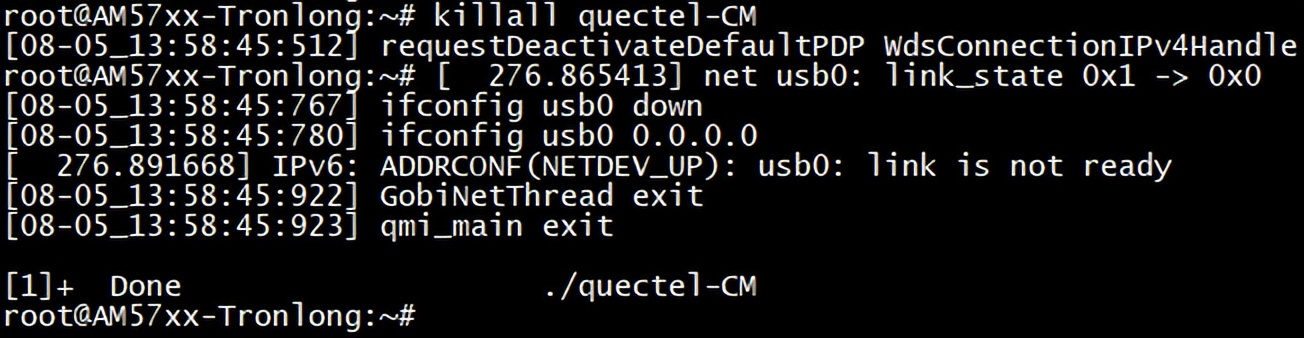

如需要退出上网功能，请执行如下命令。

Target# killall quectel-CM

网络带宽性能测试

保证上网拨号程序在后台运行情况下，通过speedtest.py脚本进行测试。脚本使用方法说明：

1. 测试下载与上传速度，不需要带参数，执行命令：./speedtest.py
2. 测试上传与下载的速度（以字节计算），执行命令：./speedtest.py --bytes
3. 仅需要Ping，获取上传和下载的结果，执行命令：./speedtest.py --simple
4. 列出speedtest.net所有的服务器距离主机的物理距离，单位是千米(km)，执行命令：./speedtest.py --list
5. 对指定的服务器进行测速（使用"./speedtest.py --list"命令获取服务器ID），执行命令：./speedtest.py --server [server ID]

5G模式测试速率

在脚本所在目录下，执行如下命令，进行测试。

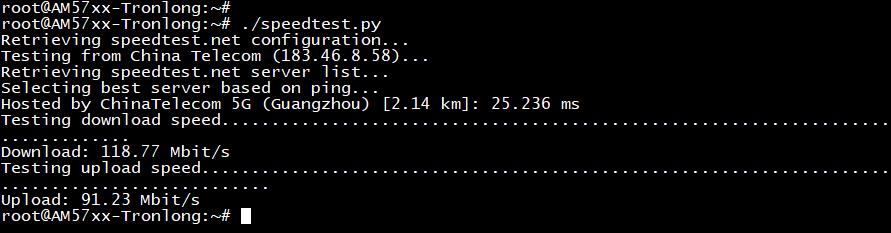

Target# ./speedtest.py

由上图可知，下行速率为118.77Mbit/s，上行速率为91.23Mbit/s，实时性Ping为25.236ms。

备注：5G信号带宽和信号覆盖地点有关，测试数据仅供参考。

4G模式测试速率

将5G模块仅保留任意1根5G天线连接，即为4G模式，本次测试时仅保留ANT0天线。在脚本所在目录下，执行如下命令，进行测试。

Target# ./speedtest.py

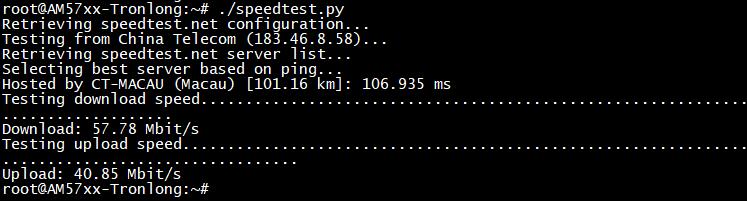

由上图可知，下行速率为57.78Mbit/s，上行速率为40.85Mbit/s，实时性Ping为106.935ms。

如在使用speedtest.py脚本出现"ERROR: <urlopen error [SSL: CERTIFICATE_VERIFY_FAILED] certificate verify failed (_ssl.c:590)>"错误，请在脚本中添加如下内容：

import ssl

ssl._create_default_https_context = ssl._create_unverified_context

短信功能测试

测试命令：./rm500q_send_sms <device> <phonenumber> <text>

命令说明：<device>为设备节点，以"ls /dev/ttyUSB*"命令查看结果为准，重启评估板后可能会变化。<phonenumber>为发送短信目标手机号。<text>为短信发送内容，短信内容字符之间不可有空格，否则会提示错误。

程序说明：设置短信发送模式，并发送短信内容。

进入评估板文件系统，在rm500q_send_sms文件所在路径下执行如下命令测试短信功能是否正常。

Target# ./rm500q_send_sms /dev/ttyUSB2 131******** www.tronlong.com

图 11

语音通话功能测试

测试命令：./rm500q_phone_call <device> <phonenumber>

命令说明：<device>为设备节点，以"ls /dev/ttyUSB*"命令查看结果为准，重启评估板后可能会变化。<phonenumber>为拨打目标手机号。

程序说明：测试语音通话功能。

进入评估板文件系统，在rm500q_phone_call文件所在路径下执行如下命令测试语音通话功能是否正常。

Target# ./rm500q_phone_call /dev/ttyUSB2 131********

图 12

图 13

获取经纬度功能测试

测试命令：./rm500q_get_location <device> <timeout>

命令说明：<device>为设备节点，以"ls /dev/ttyUSB*"命令查看结果为准，重启评估板后可能会变化。<timeout>为等待返回经纬度信息的时间（单位为秒）。

程序说明：通过GPS天线获取经纬度信息，并打印结果。

进入评估板文件系统，在rm500q_get_location文件所在路径下执行如下命令测试GPS定位功能是否正常。

Target# ./rm500q_get_location /dev/ttyUSB2 1

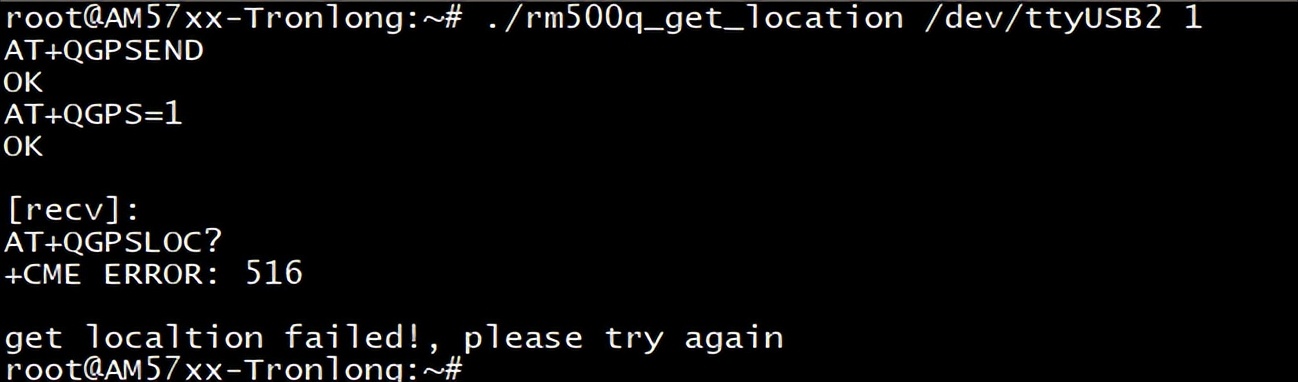

如下图，若出现经纬度信息获取失败、超时，请检查天线是否接好，并确保处于室外开阔场地进行测试。

案例编译

驱动编译

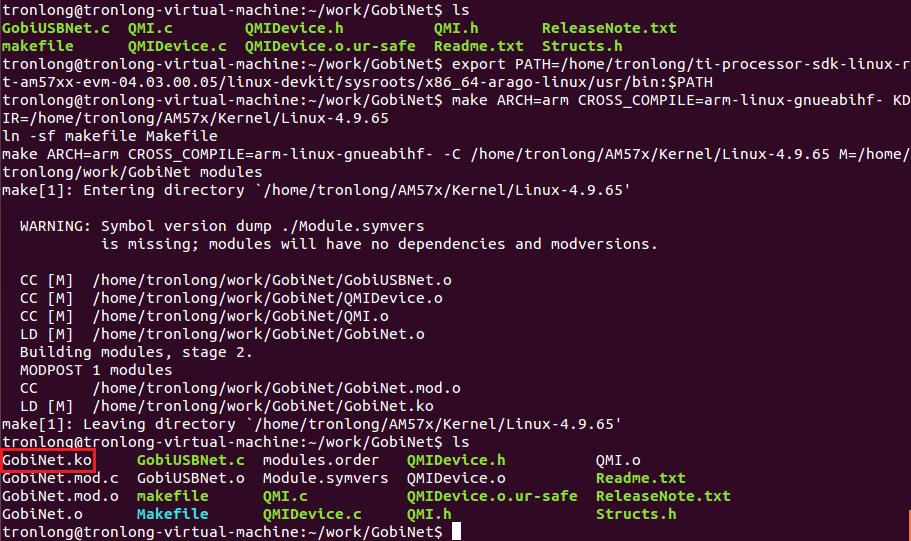

将案例driver目录下的驱动源码GobiNet拷贝至Ubuntu工作目录下，执行如下命令指定交叉编译工具并进行编译。

Host# export PATH=/home/tronlong/ti-processor-sdk-linux-rt-am57xx-evm-04.03.00.05/linux-devkit/sysroots/x86_64-arago-linux/usr/bin:$PATH

Host# make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- KDIR=/home/tronlong/AM57x/Kernel/Linux-4.9.65

备注："/home/tronlong/AM57x/Kernel/Linux-4.9.65"为Linux内核源码路径，且需先进行内核编译。

编译完成，在当前目录生成驱动程序GobiNet.ko。

程序编译

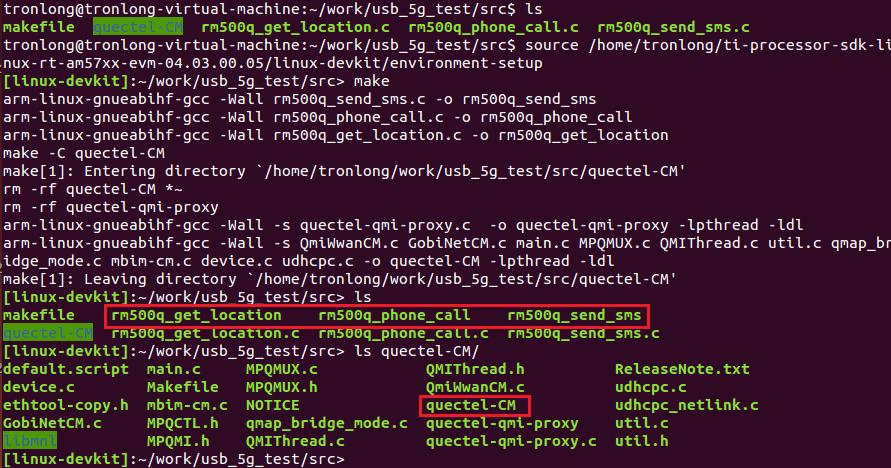

将案例目录下src程序源码拷贝至Ubuntu工作目录下，执行如下命令加载SDK环境并进行编译。

Host# source /home/tronlong/ti-processor-sdk-linux-rt-am57xx-evm-04.03.00.05/linux-devkit/environment-setup

Host# make

编译完成，在当前目录生成测试程序可执行文件。

关键代码说明

rm500q_send_sms.c

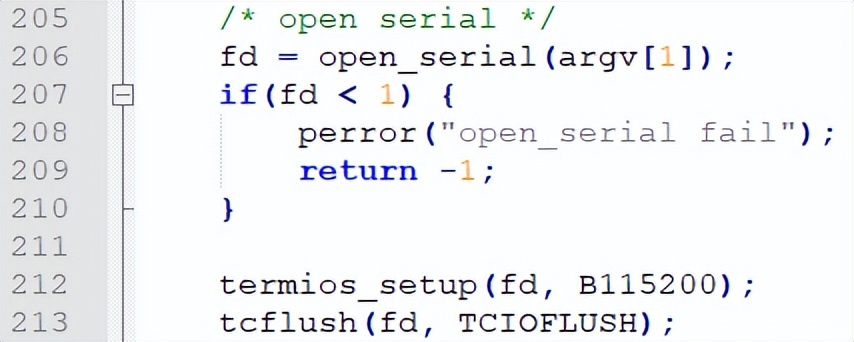

打开并设置串口。

图 18

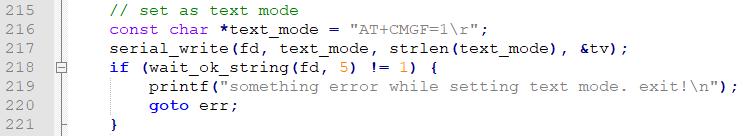

设置文本模式。

发送短信。

图 20

rm500q_phone_call.c

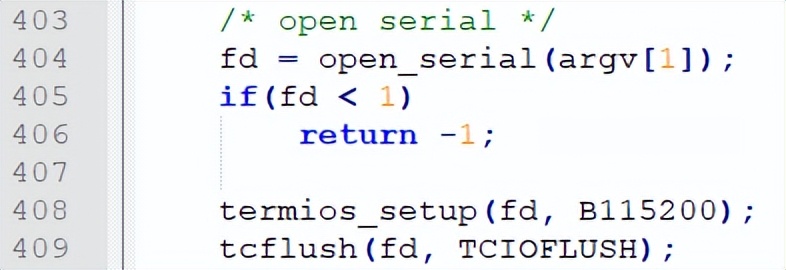

打开并初始化串口。

发送语音通话命令。

图 22

rm500q_get_location.c

打开并设置串口。

查询GPS功能是否开启。

开启GPS功能。

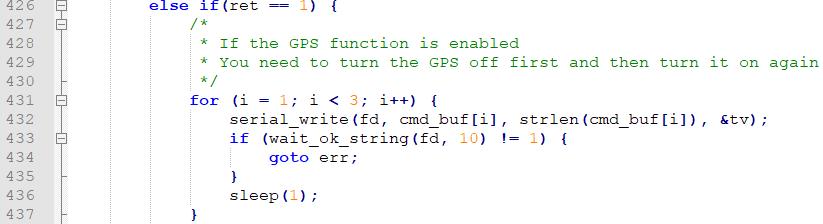

如果GPS功能已开启，先关闭GPS以清除定位数据，再开启GPS。

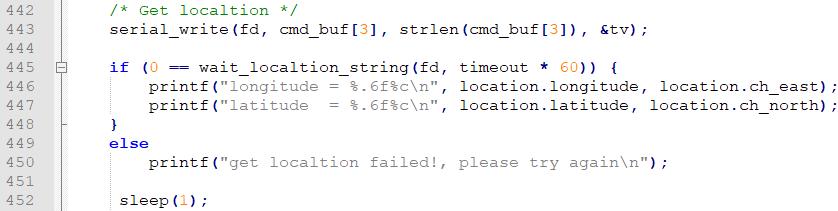

获取经纬度信息并打印。
