🚀前言

仪表板设计是将多个图表整合成一个整体，关注用户体验，通过添加筛选、钻取、联动、跳转等功能，增强用户与数据的交互性。良好的交互设计能使用户更便捷地探索和分析数据。排版布局需合理且能迅速传达关键信息，遵循视觉层次原则，将关键数据置于显著位置，同时保持整体布局的清晰和美观。此外，配色方案的选择也至关重要，它既要满足数据展示的需求，又要符合用户的视觉习惯，以提供舒适的视觉体验。本章将从仪表板配置、交互、排版布局和配色技巧等多个方面入手，讲解如何设计并制作出实用又美观的仪表板。

🚀一、仪表板设计技巧

卓越的仪表板设计，远不止是图表的简单堆砌，而是一门融合了数据叙事、视觉传达与用户体验的综合艺术。精心设计的仪表板能够引导用户视线、突出重点、并愉悦地传达洞察。在设计时，应巧妙运用排版布局与配色技巧两大核心支柱。通过清晰、符合逻辑的布局，使各个图表与组件井然有序，既顺应人类的自然阅读习惯，又能通过空间关系凸显数据的轻重缓急。同时，对色彩的审慎选择与搭配，采用符合品牌调性或分析主题的色彩方案，能使仪表板整体呈现和谐统一的视觉风格。这种和谐不仅极大地增强了数据的可读性和可理解性，更提升了用户的审美体验与使用黏性。综合运用这些设计技巧，方能成功打造出既洞见深刻又赏心悦目的仪表板，为用户提供一个高效、舒适且富有启发性的数据分析环境。

🔎1.排版布局

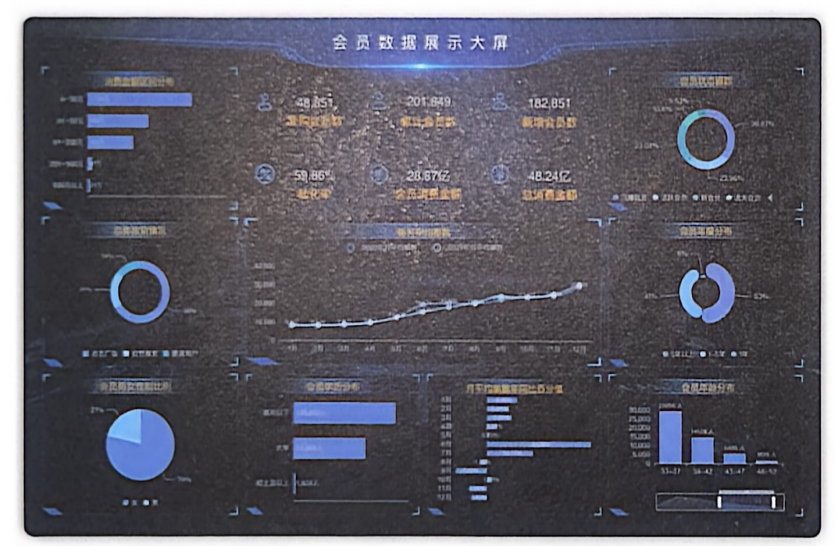

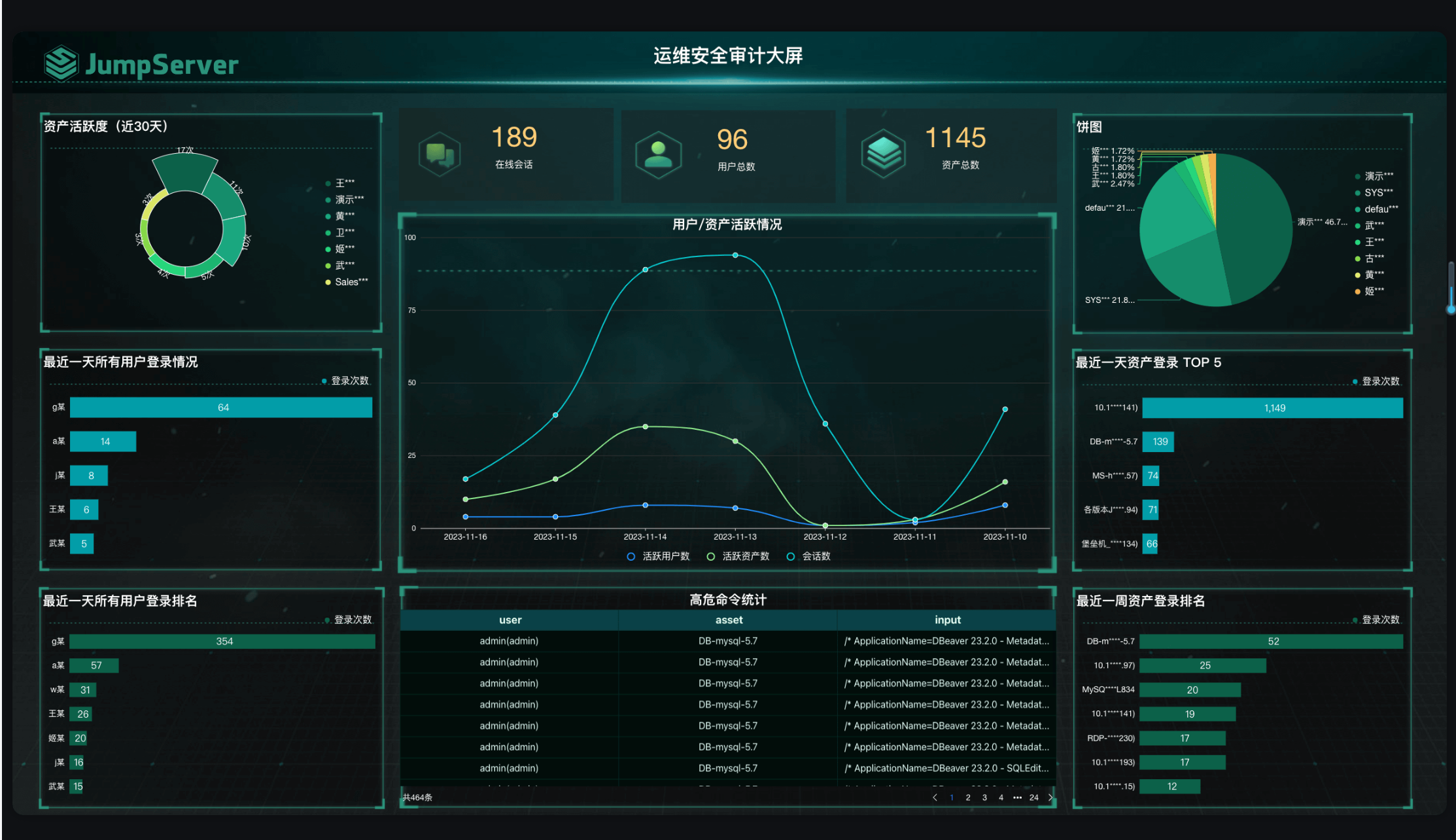

仪表板是一个由多种视觉元素构成的复合界面，主要包括背景、标题、指标卡、图形和图标。这些元素通过精心的布局组合在一起，共同讲述数据故事（见图9-58）。

• 背景：奠定仪表板的视觉基调，可以是纯色、渐变或图片。
• 标题：仪表板的灵魂，点明核心主题。应力求简洁、清晰、有力，通常不超过10个字。
• 指标卡：用于高亮展示最关键的业务指标（KPI），通常以醒目的大数字呈现。
• 图形：各类图表（如柱形图、折线图、饼图等）是进行数据分析和展示的主体。
• 图标：高度抽象的图形符号，用于快速标识不同功能模块或数据类型，具有直观、易记、提升界面友好度的特性。

图9-58 仪表板主要构成元素示意图

可视化布局的核心在于组织和安排这些视觉元素，以最有效的方式传达信息。不同的布局结构服务于不同的数据类型和分析目的。在规划布局时，建议遵循以下四个基本原则：

1. 主次分明：根据业务目标抽取核心指标，确保主要信息占据视觉主导地位。避免次要信息面积过大，造成“喧宾夺主”，干扰整体信息焦点的传递。

2. 遵循阅读顺序：研究表明，现代人的网页阅读视线通常呈 “F型”模式——即优先关注顶部水平区域，然后向下移动，再次进行较短的水平扫描，最终视线沿页面左侧垂直向下（见图9-59）。仪表板设计应顺应这一习惯，结合信息的主次关系，将最关键的内容放置在用户视线最先停留和频繁经过的区域。

   图9-59 F型阅读顺序模式图

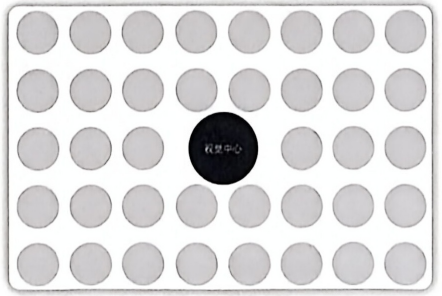

3. 确立视觉中心：人在观察任何画面时，会下意识地寻找最吸引眼球的视觉中心（见图9-60）。一个设计良好的仪表板应有且只有一个明确的视觉中心（如一个关键指标卡、一张核心趋势图或一幅地图），它能立刻抓住用户的注意力。如果缺乏视觉中心，用户的视线将无处安放，从而产生困惑和疲劳。

   图9-60 视觉中心示意图（画面中最吸引视线的部分）

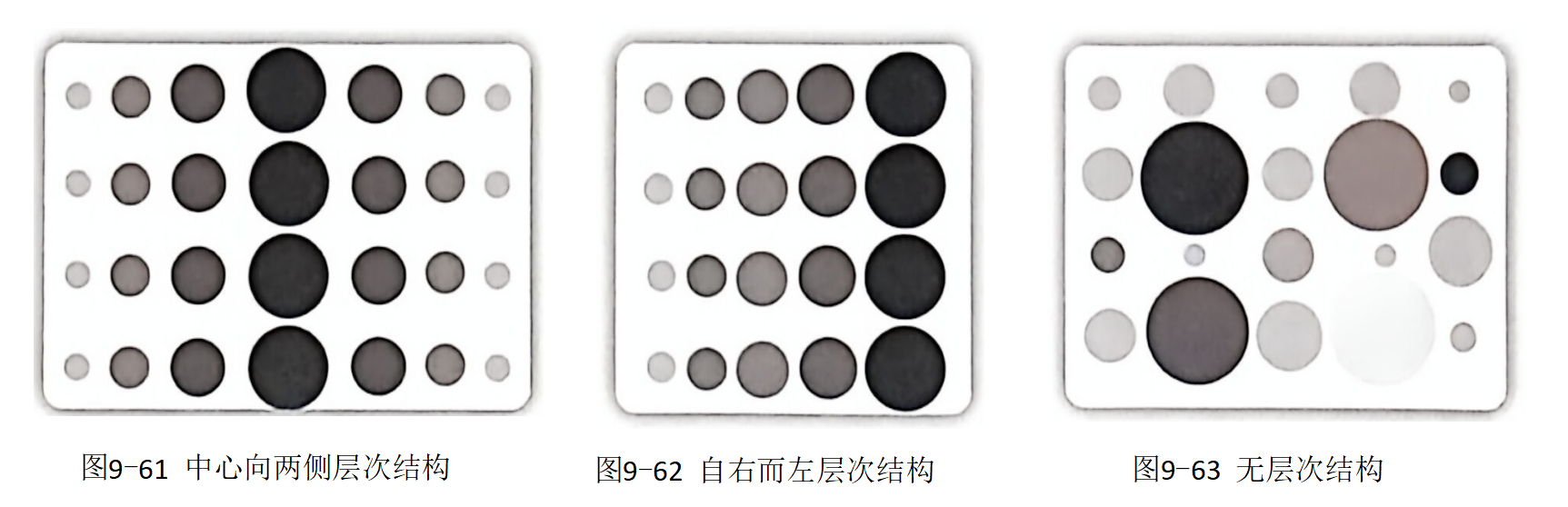

4. 构建信息层次：人类大脑在并行处理超过约7±2个信息块时，效率会急剧下降。因此，必须对信息进行分层规划（见图9-61至图9-63）。通过布局的大小、位置、间距以及后续将讲到的色彩明暗对比，清晰地呈现出信息的层级关系（如一级标题、二级图表组、三级说明文本），引导用户按预定层次进行阅读和理解。

   图9-61 ~ 图9-63 常见的信息层次结构示意图


🦋1.1 主次分布-居中结构

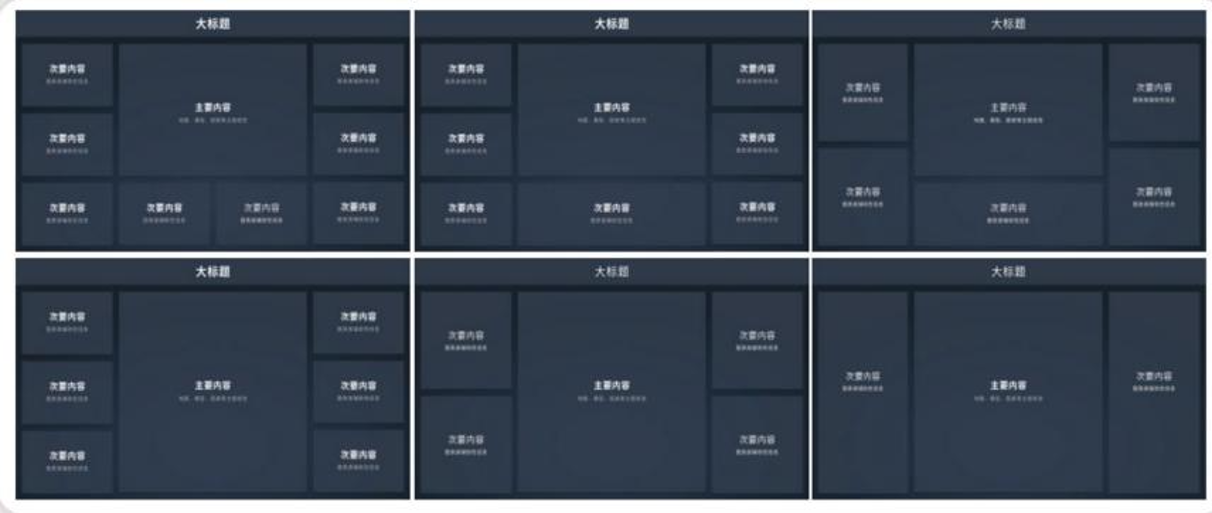

• 特点：将最重要的信息（如公司LOGO、核心模型、关键地图）置于画面中央，并赋予其最大的显示面积。次要信息模块被细化并围绕在四周。
• 适用场景：适合需要强力聚焦单一核心对象或主题的场合，如战略总览、实时监控大屏。
• 布局示例：见图9-64。

  图9-64 主次分布-居中结构常见布局

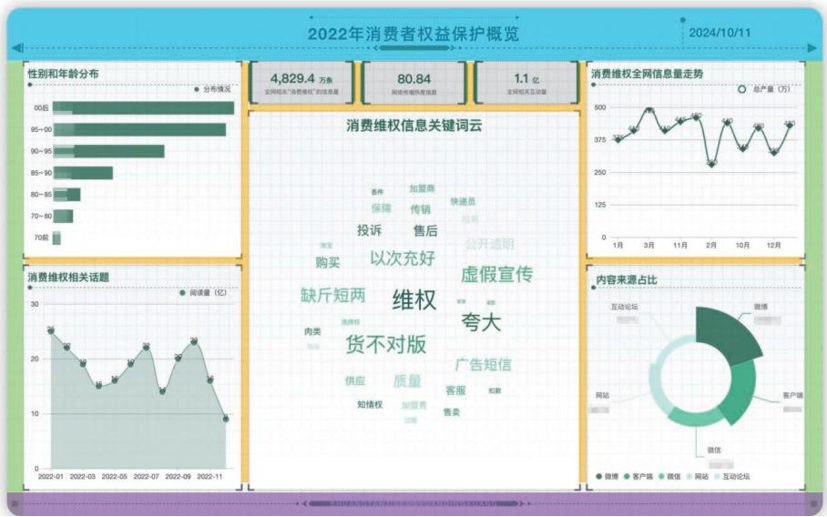

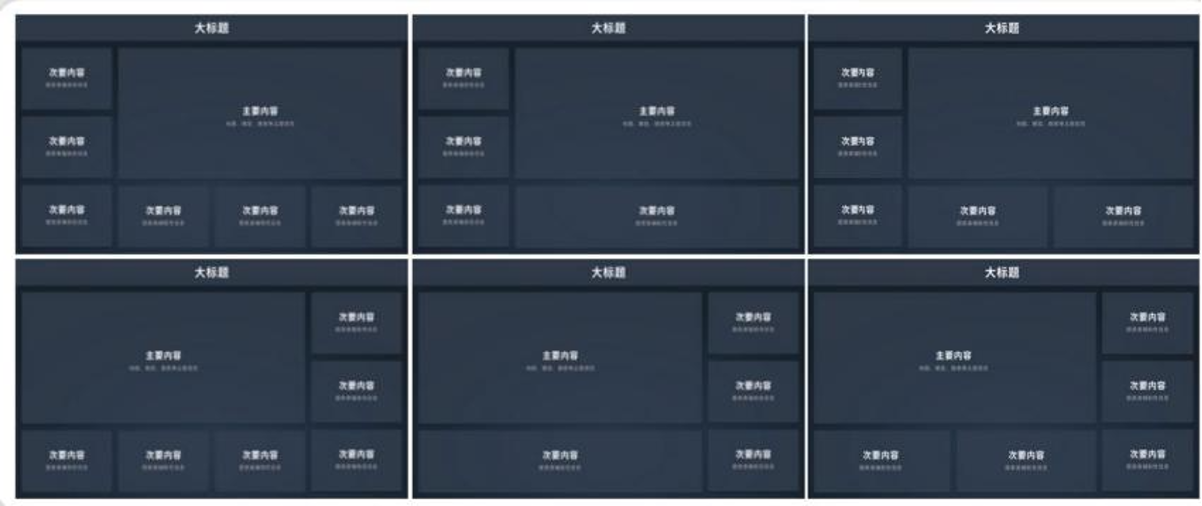

🦋1.2 主次分布-半包式结构

• 特点：核心信息模块依然居中且面积最大，次要信息模块则分布在核心区域的其中两条边旁（常见于左侧和上方），形成“半包围”态势。内容组织清晰，主次关系明确。
• 适用场景：在突出核心的同时，需要展示较多辅助分析维度或控制面板。
• 布局示例：见图9-65。

  图9-65 主次分布-半包式结构常见布局

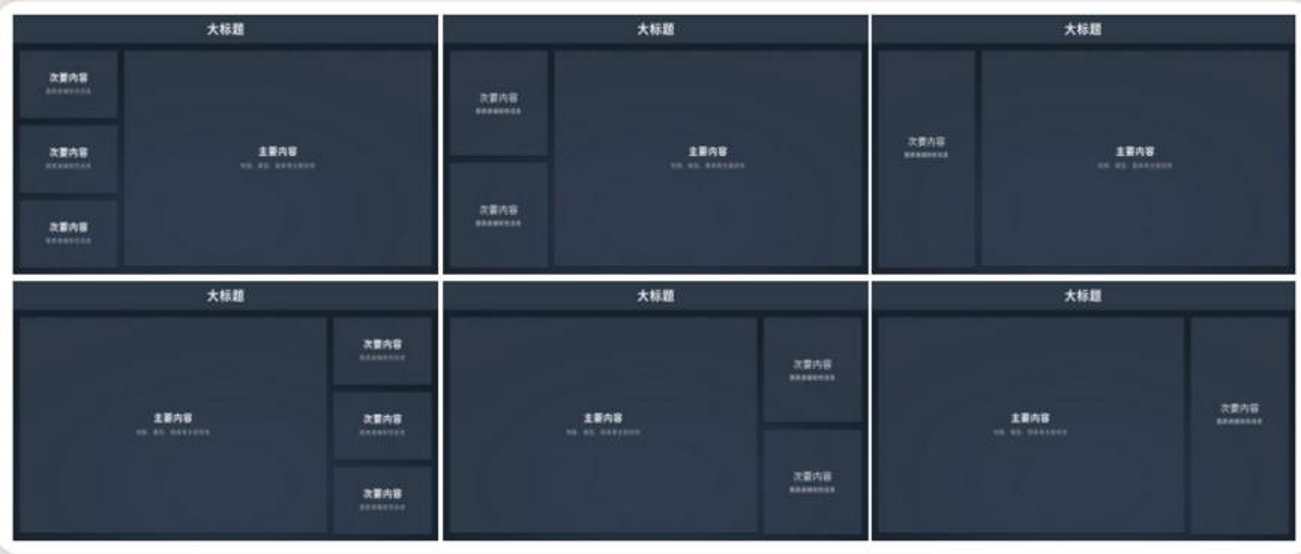

🦋1.3 主次分布-左右结构

• 特点：主要信息（通常是一张大幅地图、模型图或核心趋势图）占据版面的大半篇幅（如左侧2/3），视觉冲击力强。次要信息以列表、详情或控制组件形式排列在另一侧。
• 适用场景：地理信息分析（GIS）、产品详情总览、以及需要一边看主体一边进行参数调节的场景。
• 布局示例：见图9-66。

  图9-66 主次分布-左右结构常见布局

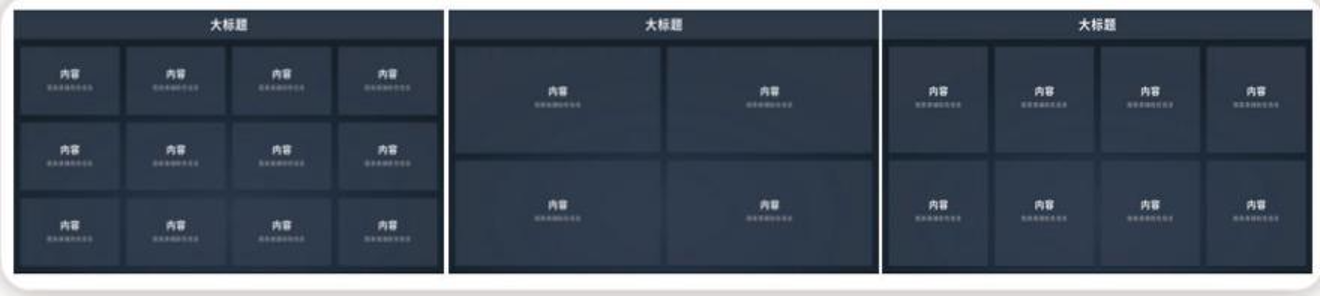

🦋1.4 平均分布

• 特点：各模块在面积和重要性上趋于平等，以平铺的方式展示。这种布局本身不强调主次，因此要特别注意模块间的阅读顺序。
• 适用场景：仪表板的二级页面、多项指标并列对比、工具面板等。
• 布局示例：见图9-67。

  图9-67 平均分布常见布局


🦋布局的精细化原则

在选择上述宏观布局后，还需关注两个微观的视觉设计原则，它们对营造专业、整洁的观感至关重要：

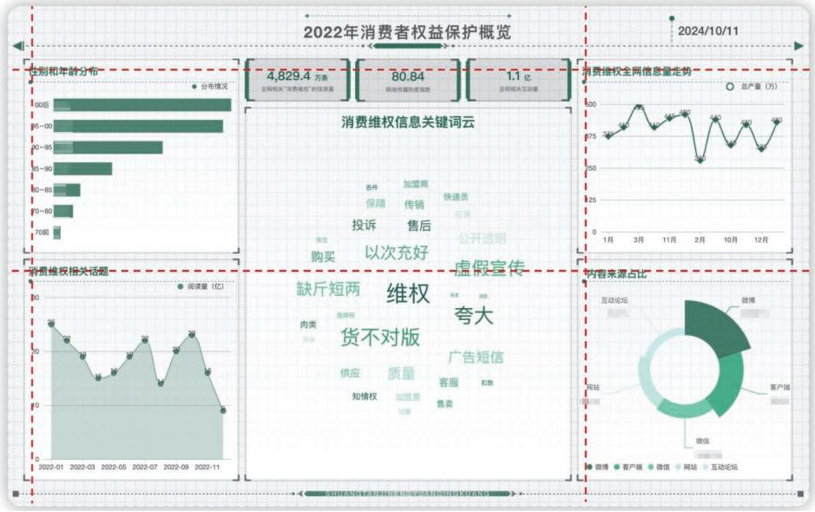

1. 间距统一性：各模块内部的标题与边框的间距、模块与模块之间的间距、模块组与整个画布边缘的间距，都应分别保持统一（见图9-68）。统一的间距能创造出秩序感和节奏感，避免布局显得杂乱无章。

   图9-68 仪表板间距统一性示例


2. 对齐方式：尽量减少画面中使用的对齐方式种类（通常不超过两种）。例如，主标题和模块组可以采用居中对齐以显庄重，而模块内部文本则统一左对齐以利于阅读（见图9-69）。过多的对齐方式会破坏画面的整体感和统一性。

   图9-69 仪表板对齐方式示例（混合使用居中对齐与左对齐）


🔎2.配色技巧

色彩是视觉设计中最具感染力的元素。它不仅美化界面，更能直接影响观众的情绪、引导注意力、并传递特定的信息与语义。心理学家认为，人的第一感觉是视觉，而对视觉影响最大的就是色彩。人们对色彩的反应往往与长期的自然和社会经验相关联（如蓝色联想到天空与冷静，红色联想到血液与警示），这使得色彩成为设计中强大的非语言沟通工具。

🦋2.1 了解色彩的基本要素

要掌握配色，必须先理解色彩的三个基本属性，也称为色彩三要素：

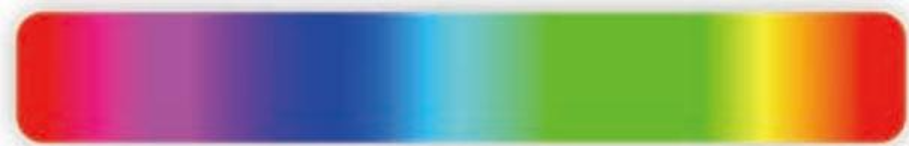

1. 色相：即色彩的基本相貌，是区别不同颜色的最准确标准，如红、橙、黄、绿、蓝、紫等（见图9-70）。色相是色彩最显著的特征。

   图9-70 色相环（展示不同色彩相貌）

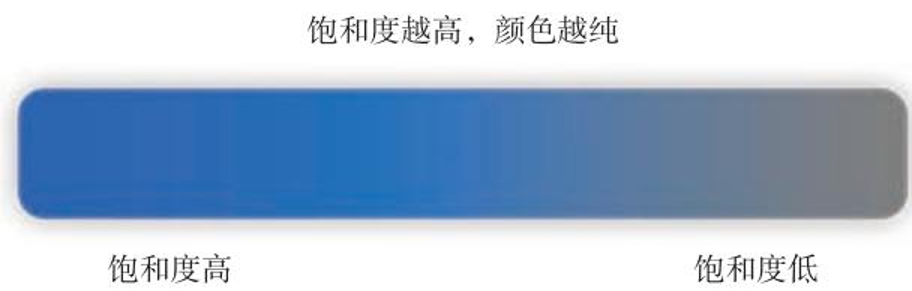

2. 饱和度：指色彩的鲜艳或纯净程度，也称为纯度（见图9-71）。饱和度越高，颜色越鲜艳、强烈；饱和度越低，颜色越灰暗、柔和。在纯色中加入灰色或补色会降低其饱和度。

   图9-71 饱和度变化示意图（从纯色到灰色）

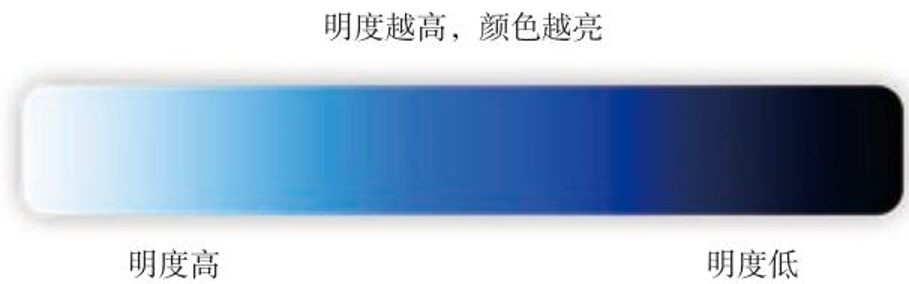

3. 明度：指色彩的明暗程度（见图9-72）。同一色相可以通过添加黑色或白色来改变其明度。明度差异对于创造层次感和空间感至关重要。

   图9-72 明度变化示意图（从暗到亮）


🦋2.2 了解色彩的对比关系

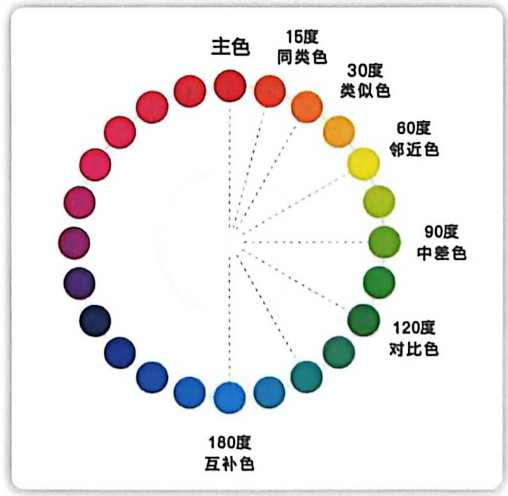

借助色相环，我们可以系统地理解颜色之间的关系，并基于此进行科学的配色（见图9-73）。色相环上两色之间的角度决定了它们的对比强度。

图9-73 色相环及色彩关系示意图（标注同类色、类似色、对比色、互补色等）

在仪表板设计中，可以运用以下几种基于色相环的经典配色方法：

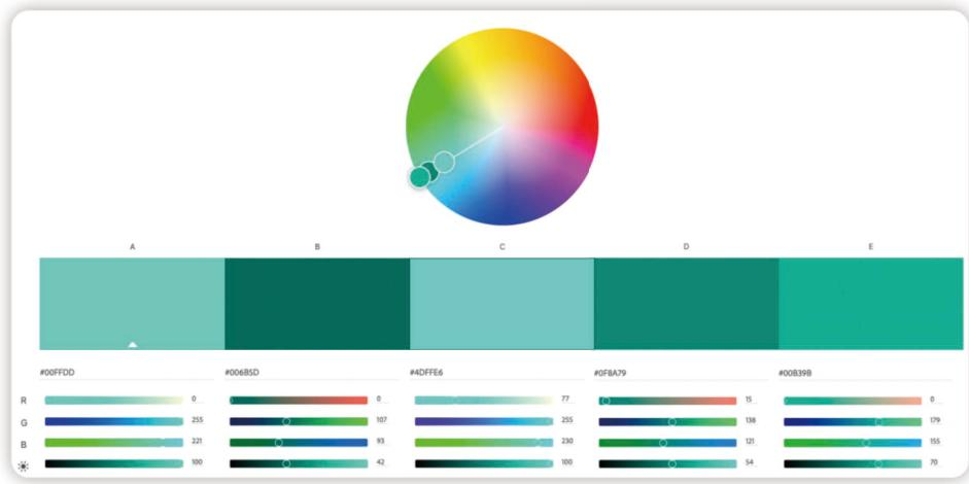

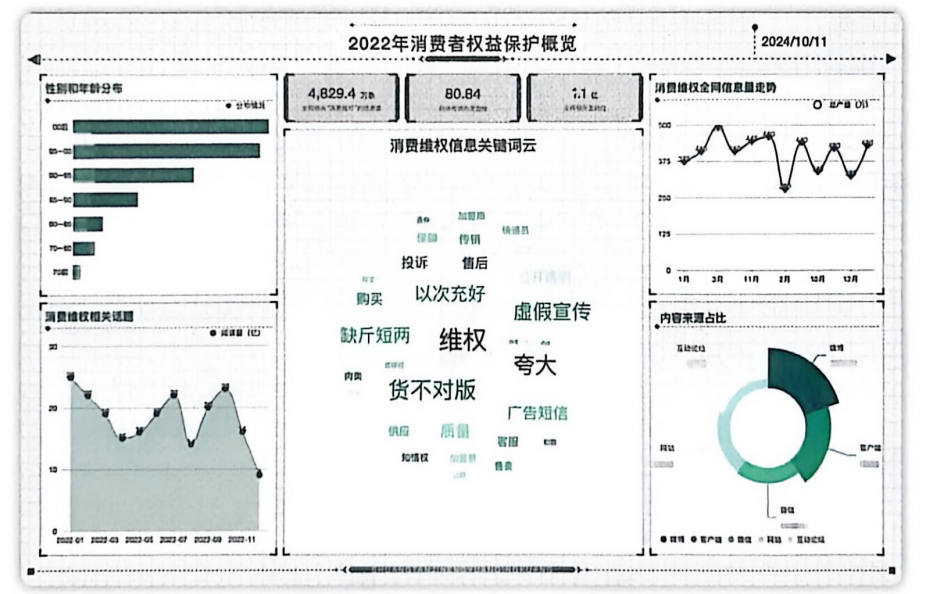

1. 单色配色：选取一种基础色相，通过改变其明度和饱和度，得到一组深浅、浓淡不同的颜色（见图9-74）。这种方案极具统一感和专业感，能使界面整洁和谐，但可能略显单调，缺乏视觉张力（效果见图9-75）。

   图9-74 单色配色原理（基于同一色相的明度/饱和度变化）


   图9-75 单色配色仪表板实现效果

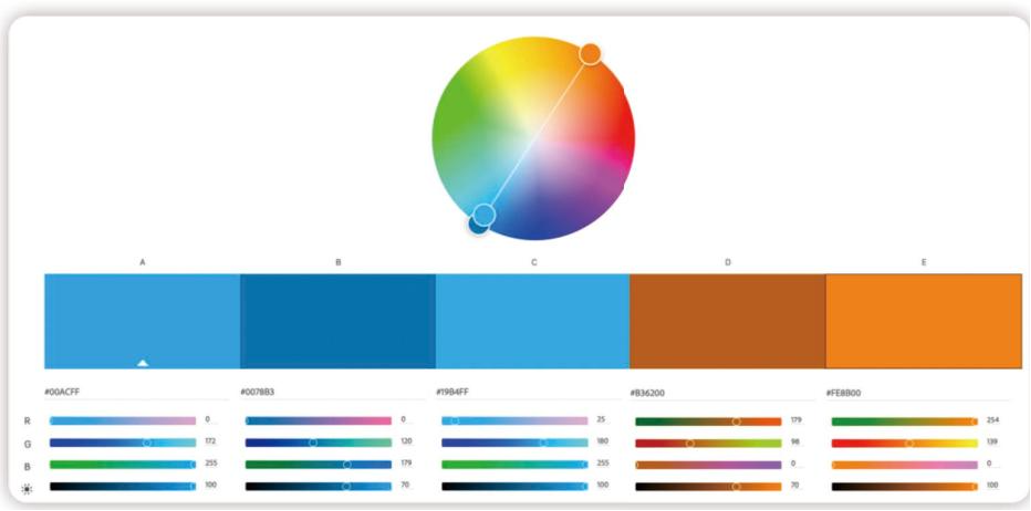

2. 互补配色：使用在色相环上相距180°的两种颜色（如红与绿、蓝与橙、黄与紫）（见图9-76）。这种搭配对比极为强烈，充满活力和视觉冲击力，能有效吸引注意力，常用于突出强调或表达动感主题。但使用时需谨慎，搭配不当易产生不协调感（效果见图9-77）。

   图9-76 互补色在色相环上的位置（180°对角）


   图9-77 互补配色（蓝-橙）仪表板实现效果


3. 分割互补色：选择一种主色，然后搭配与其互补色相邻的两种颜色（见图9-78）。这相当于对强烈互补色的一种“软化”处理，在保持一定色彩对比和活力的同时，更加温和、稳定，比纯粹的互补色更容易驾驭（效果见图9-79）。

   图9-78 分割互补色原理示意图


   图9-79 分割互补色配色仪表板实现效果


4. 三元群配色：在色相环上选取彼此相距120°的三种颜色（见图9-80）。最经典的例子是三原色（红、黄、蓝）组合。这种方案色彩丰富、对比鲜明且平衡，能营造出开放、活跃的氛围，但需要良好的色彩掌控力来避免杂乱（效果见图9-81）。

   图9-80 三元群配色在色相环上的位置（等边三角形）


   图9-81 三元群配色仪表板实现效果


🦋2.3 配色技巧与实践建议

一个专业的仪表板页面应避免使用过多杂乱的颜色。一个广受认可的实践法则是 “60-30-10”配色法则（见图9-82）：

• 60% 底色：决定仪表板的整体色调和氛围。
• 30% 主色：用于主要组件、图表系列色，形成视觉主体。
• 10% 强调色：用于需要特别突出的关键数据点、按钮或警示信息。
  这种比例关系，配合从弱到强的明度变化，能创造出舒适、有层次的视觉流动。

图9-82 60-30-10配色法则示意图

基于此法则，以下是具体的配色技巧：

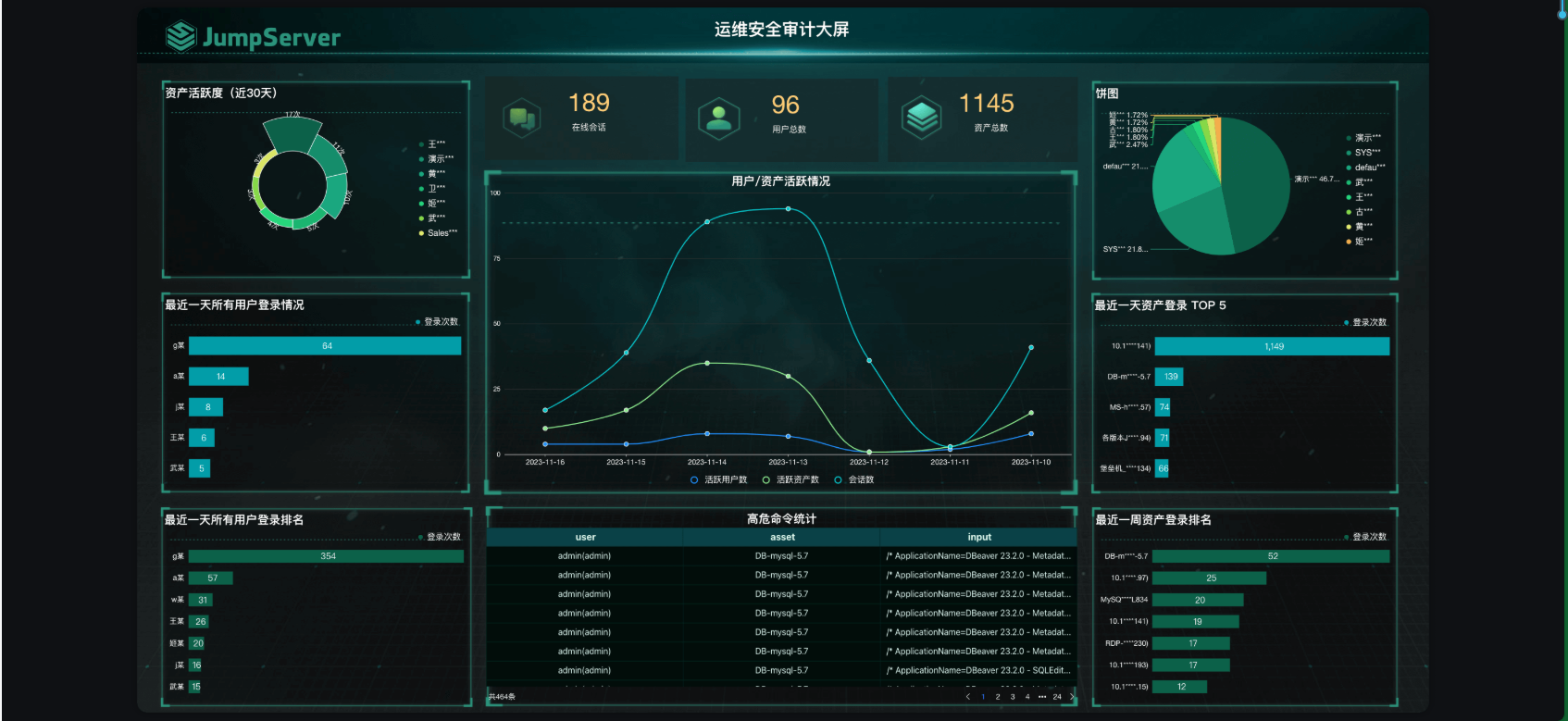

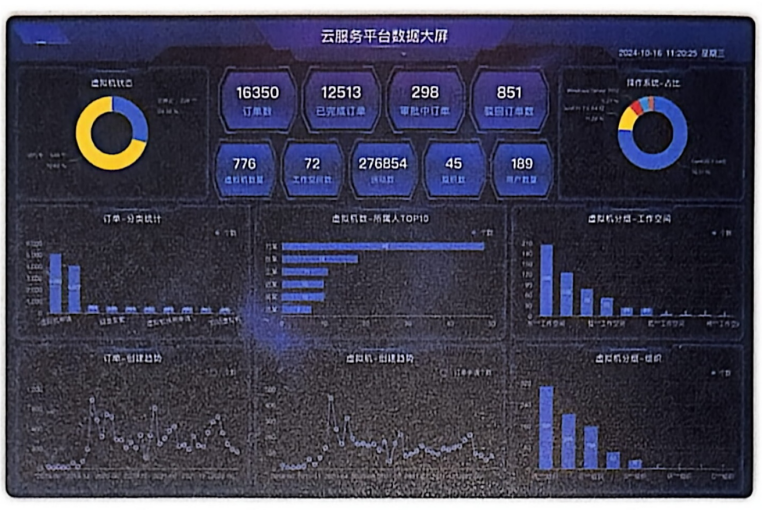

1. 背景色选择：对于数据大屏或深色模式，深色背景（如深蓝、深灰、黑色） 是首选。它能更好地聚焦视线，减少视觉疲劳，同时容易突显图表的光效和动态效果，营造科技感和沉浸感。

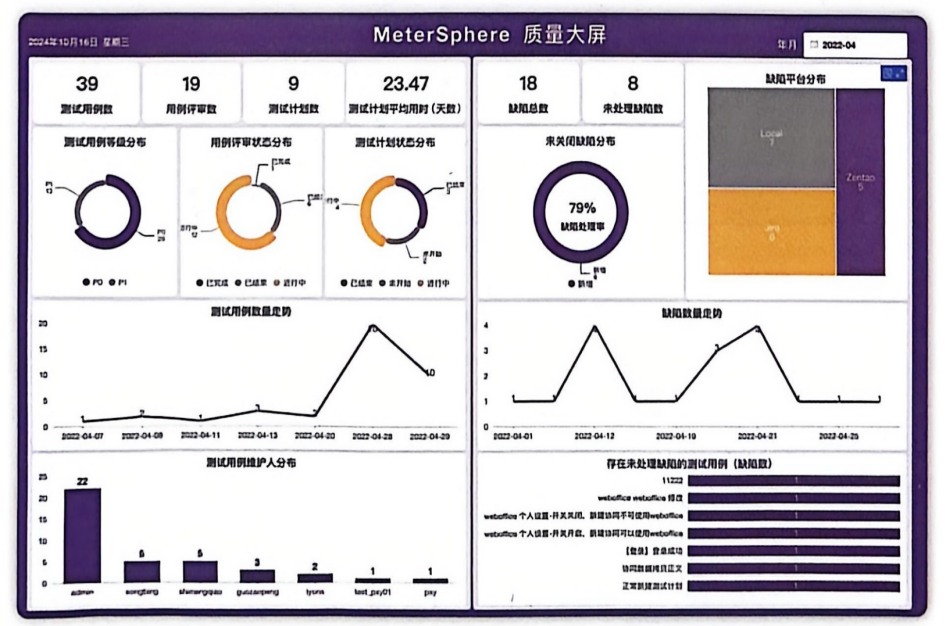

2. 主色确定：主色是界面中除背景外出现最多的颜色。建议结合公司品牌色或产品主色来选择，这有助于强化品牌识别度。例如，某产品主色为紫色，其仪表板主色调可围绕紫色展开（见图9-83）；另一产品主色为绿色，则可围绕绿色设计（见图9-84）。

   图9-83 采用产品主色（紫色系）的仪表板示例


   图9-84 采用产品主色（绿色系）的仪表板示例


3. 强调色运用：强调色通常选用主色的互补色或对比色，用于需要用户立即注意的异常值、最大值、重要按钮或警示标志。小面积的强烈对比能瞬间抓住眼球。

4. 图表用色原则：图表内使用的颜色系列应保持克制。虽然颜色能帮助区分数据类别，但过多颜色（超过7种）会造成认知负担。建议：

   • 同一图表尽量使用同一色系的不同明度/饱和度。
   • 分类过多时，考虑使用“其他”项聚合次要类别，或改用支持更多分类的图表类型（如饼图慎用，条形图更佳）。

5. 保持颜色的一致性：这是建立用户直觉和理解的关键。

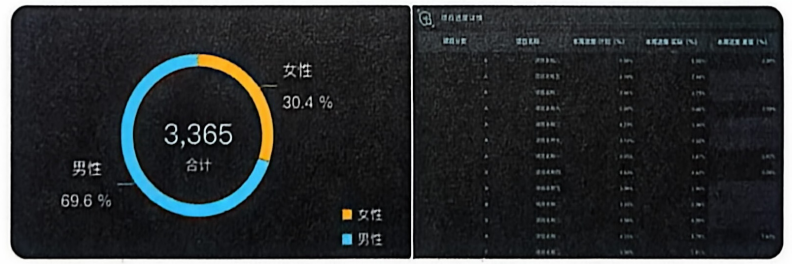

   • 语义颜色一致性：让颜色传递固定含义。例如，红色普遍表示下降、亏损、危险、预警；绿色表示上升、盈利、正常、安全；蓝色常代表男性、稳定、科技；黄色/橙色常用于警示、待处理状态（见图9-85左部分）。遵循这些社会共识，能加速用户的信息处理。
   • 数值指标颜色一致性：当用颜色表示数值大小时（如热力地图），必须确保颜色梯度与数值增减严格对应。例如，从低到高应采用从冷色（蓝）到暖色（红）的连续渐变，中间不能出现逻辑混乱的跳跃，否则会产生严重误导（见图9-85右部分）。

   图9-85 颜色一致性示例（左：语义一致性；右：数值梯度一致性）


通过综合运用科学的排版布局与精妙的配色技巧，您的仪表板将从简单的数据展示工具，升华为一个高效沟通、驱动决策的强大业务界面。
