继电器如何接线，如何使用
【摘要】 一、前言继电器是一种利用电磁原理工作的开关装置。由一个线圈和一组触点构成，当电流通过线圈时会产生磁场，使触点改变状态，实现电路的闭合或断开。继电器的特点在于可以用较小的电流控制较大的电流，从而在不同电路间起到隔离和转换作用。在单片机系统中，由于单片机本身输出的电流较小，无法直接驱动大功率设备，所以常常借助继电器来实现这一功能。单片机输出的低功率信号通过继电器转换为能控制高功率负载的信号，不仅...
继电器是一种利用电磁原理工作的开关装置。由一个线圈和一组触点构成，当电流通过线圈时会产生磁场，使触点改变状态，实现电路的闭合或断开。继电器的特点在于可以用较小的电流控制较大的电流，从而在不同电路间起到隔离和转换作用。
在单片机系统中，由于单片机本身输出的电流较小，无法直接驱动大功率设备，所以常常借助继电器来实现这一功能。单片机输出的低功率信号通过继电器转换为能控制高功率负载的信号，不仅能够驱动如电机、灯泡等设备，还能有效地隔离控制电路与被控电路，保障系统的安全和稳定
二、继电器长什么样的？
下面是一款常见的继电器实物图。 驱动电压是5V，适合单片机的IO口驱动使用。
三、继电器如何接线？

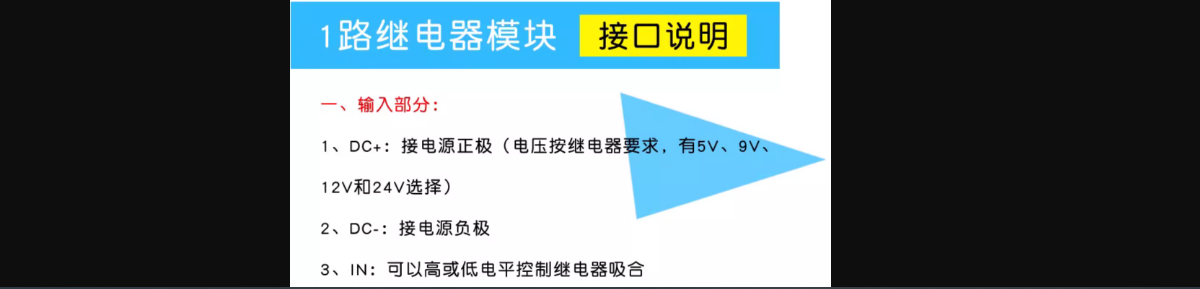

继电器控制端有3个引脚。DC+ DC- IN 这个是控制端的硬件。
对面有NC NO COM 是接负载的开关端子。
比如，如果通过STM32的PA6要控制一个电机的开或者关，继电器、STM32、电机三者之间 应该怎么接线？

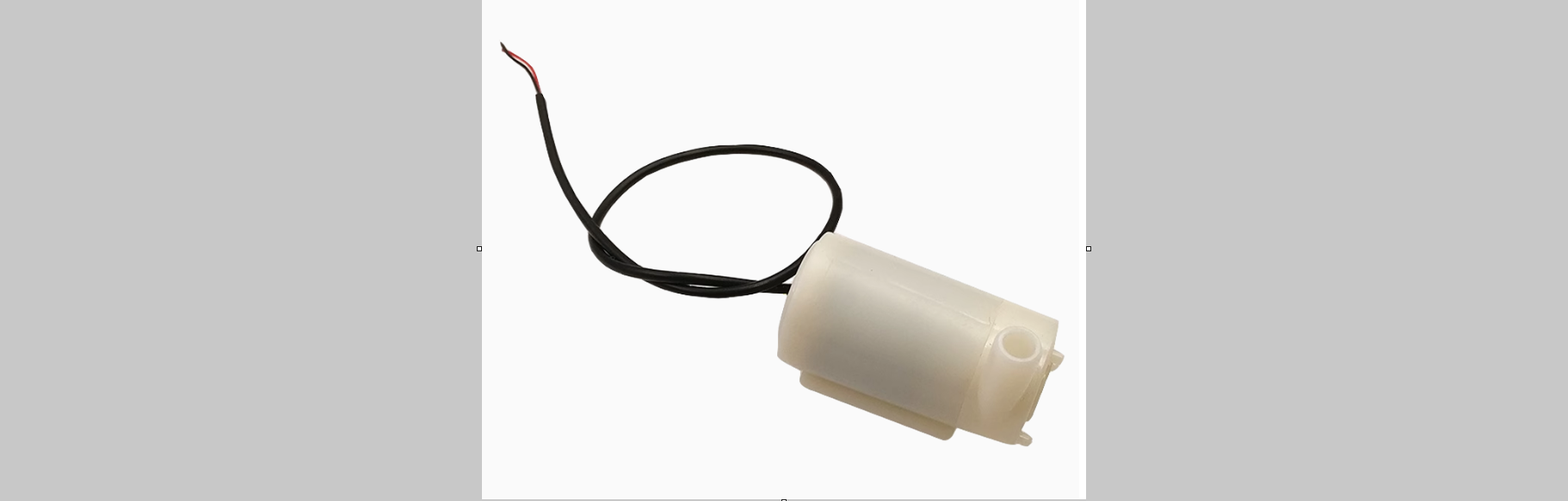

电机的实物长这样： 电机的红色线是正极(VCC 5V)、黑色线是负极(GND)。
电机的电源线接反了，也没有影响，只是反转和正转的区别。

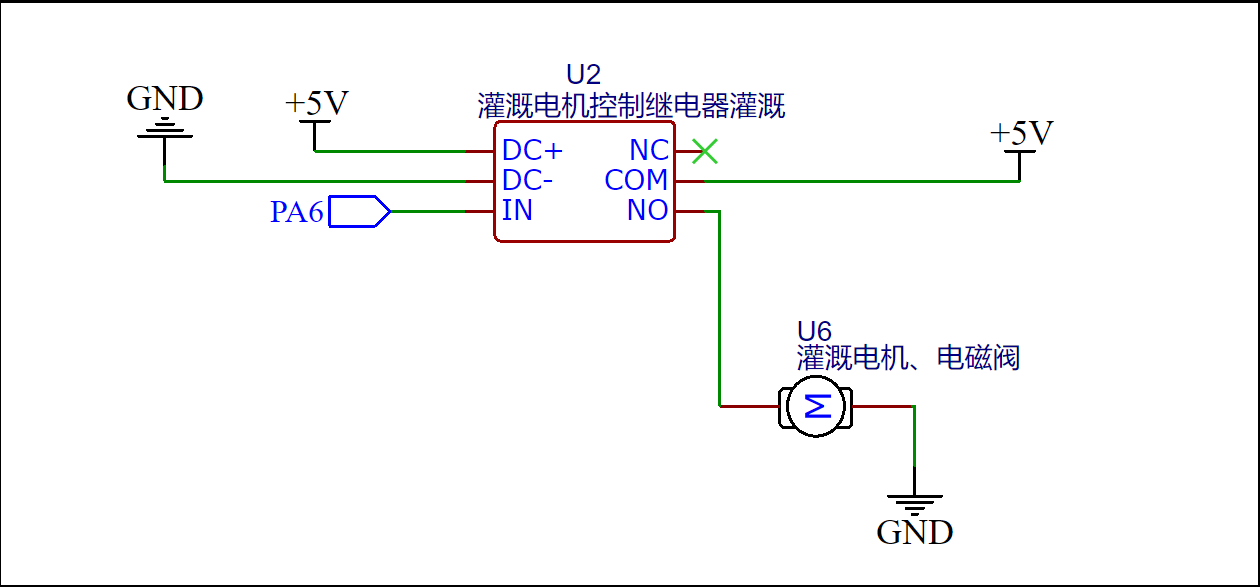

原理图应该这样接：
很多同学问了？ 看了图也不会接，那么看下面的视频里的实操。
手把手演示：https://www.bilibili.com/video/BV1SC411G7D3
四、带USB口的电机怎么接？
如果你买的电机、风扇是带USB口的。

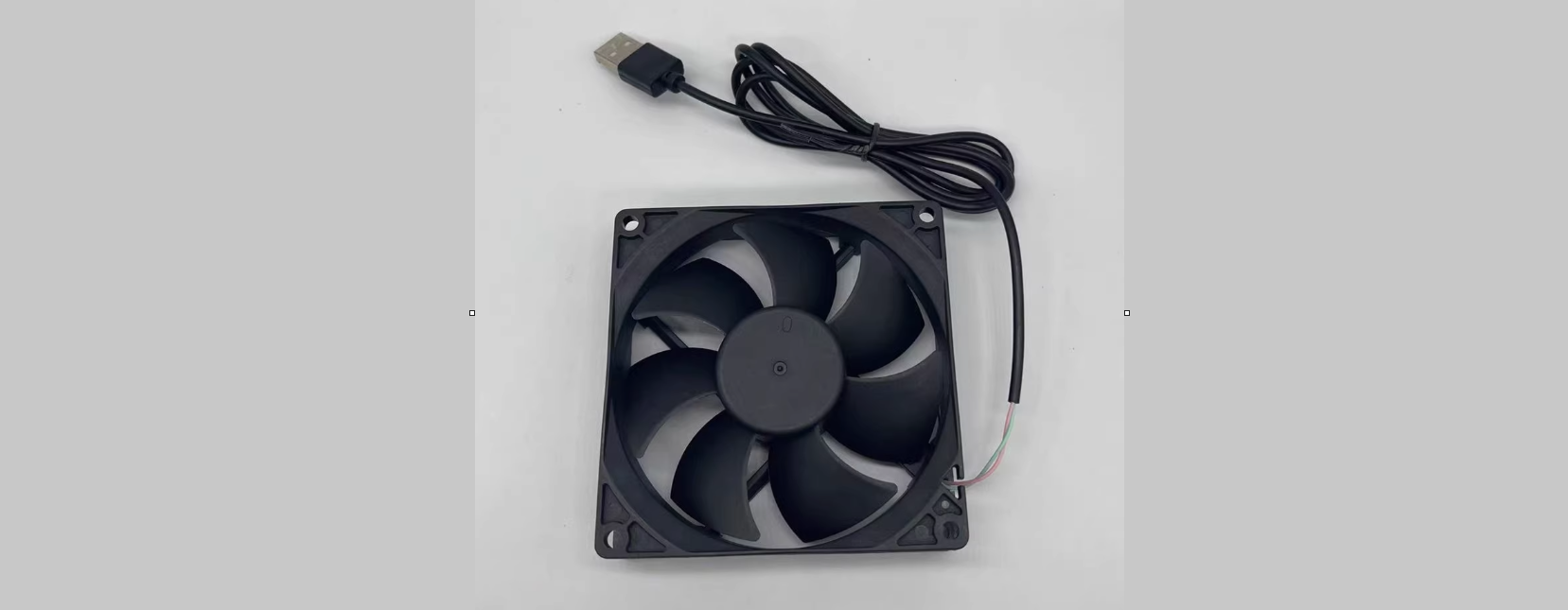

比如，长这样的。
有两种办法：
（1）减掉USB口，拨开线，就很第三章方法一样接。
（2）买一个USB母头。采用USB母头转接。
USB母头是这样的，可以看下面的链接。

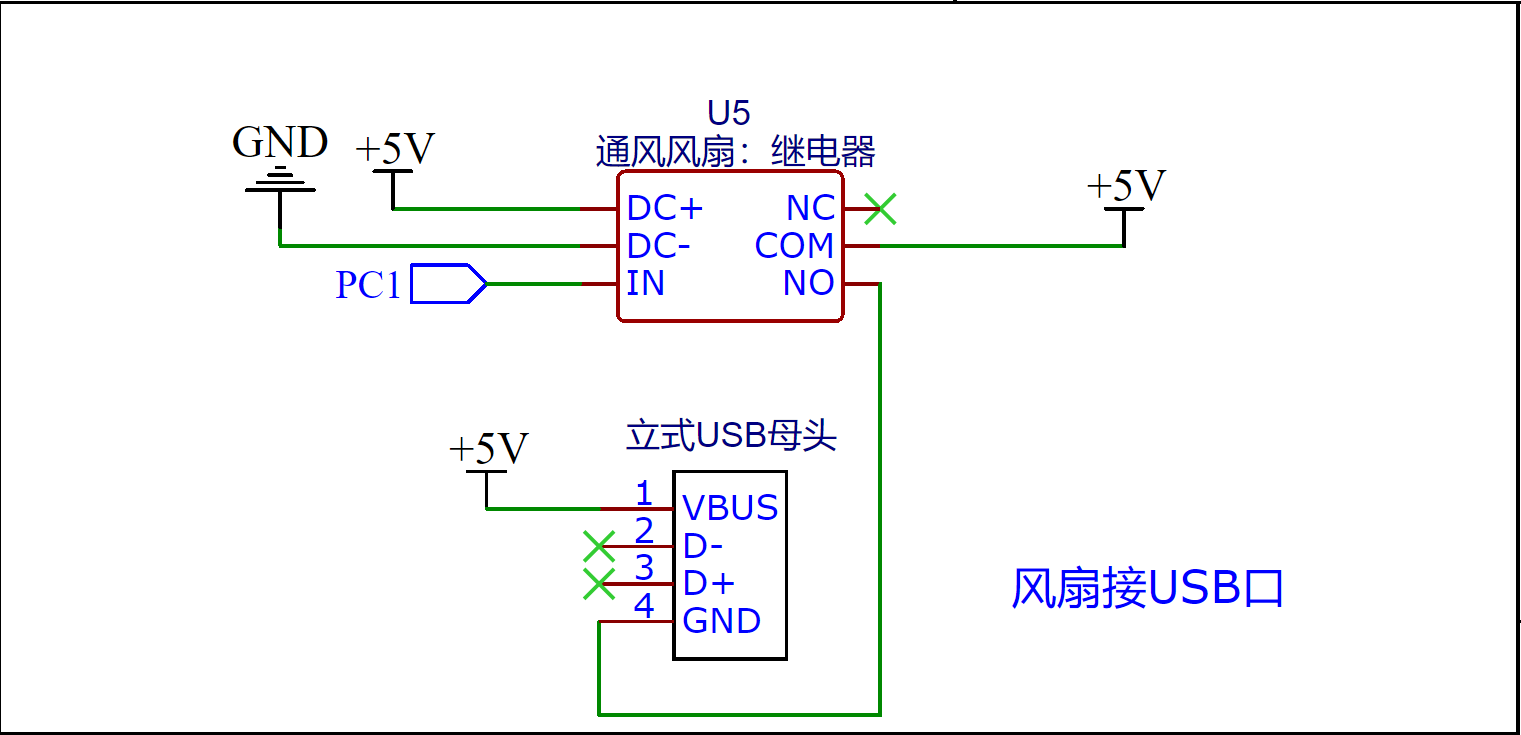

那怎么接呢？ 看下面的原理图。

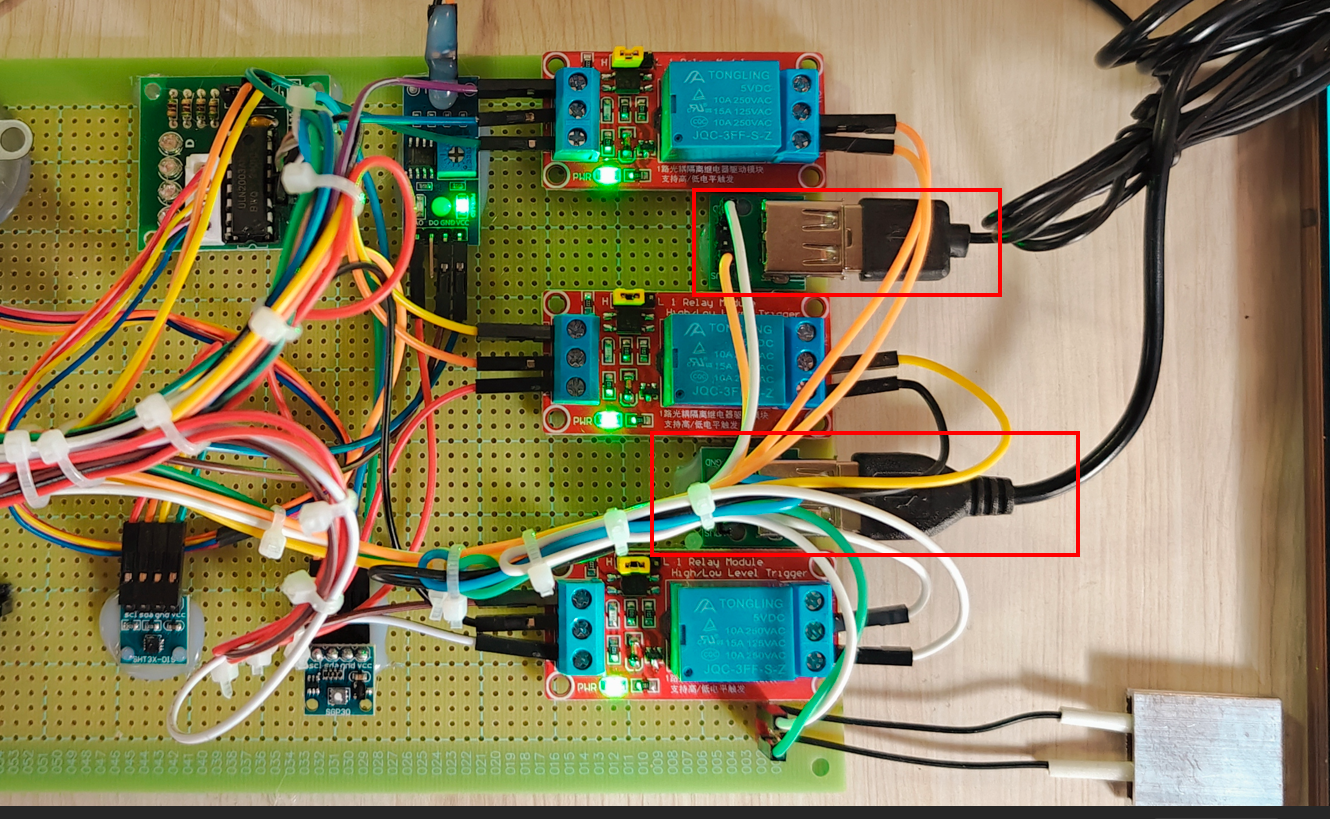

实物就是这样的：
