一、前言

复刻单片机的项目的时候，有些模块是需要焊接的。很多同学对焊接没有概念。

这里说一下做项目的基本工具。

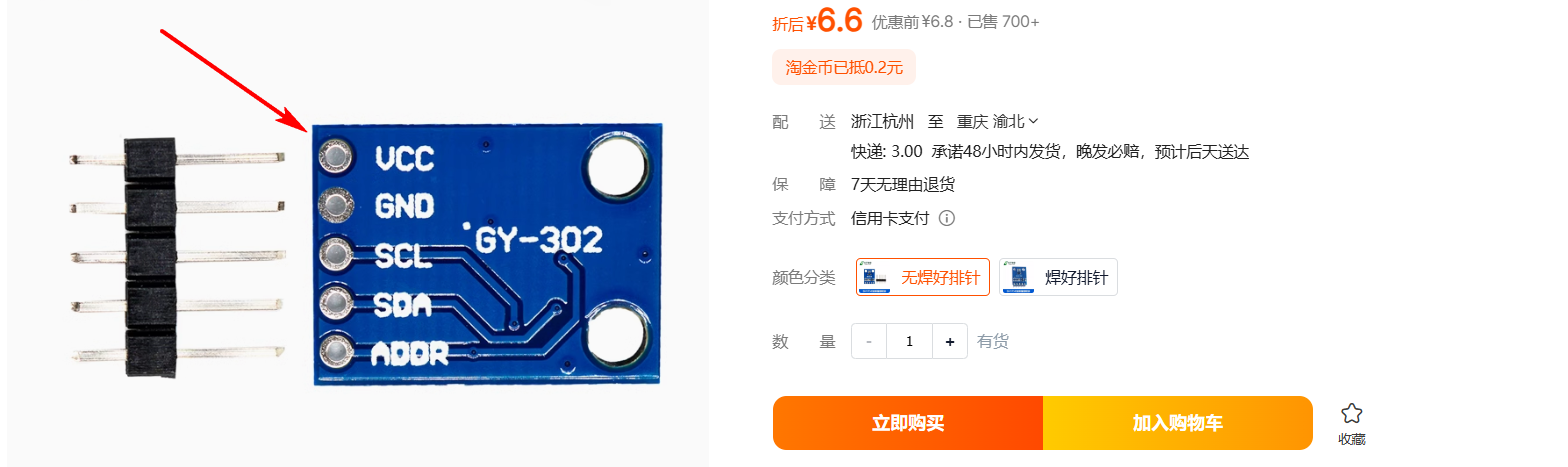

比如：像这种模块，都需要自己焊接了排针才可以链接的。

二、基本模块

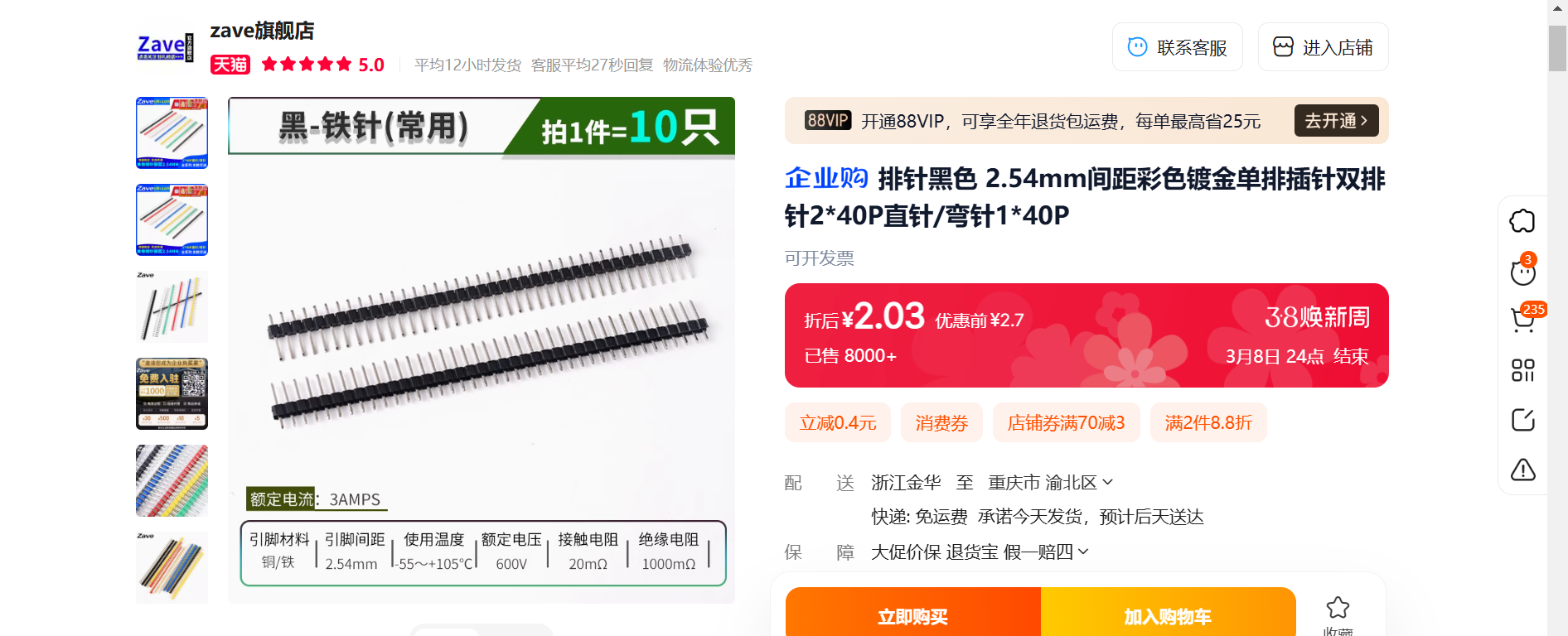

2.1 单排排针

一些模块买回来是没有焊接的，只留了孔。 那么需要准备一些单排排针。

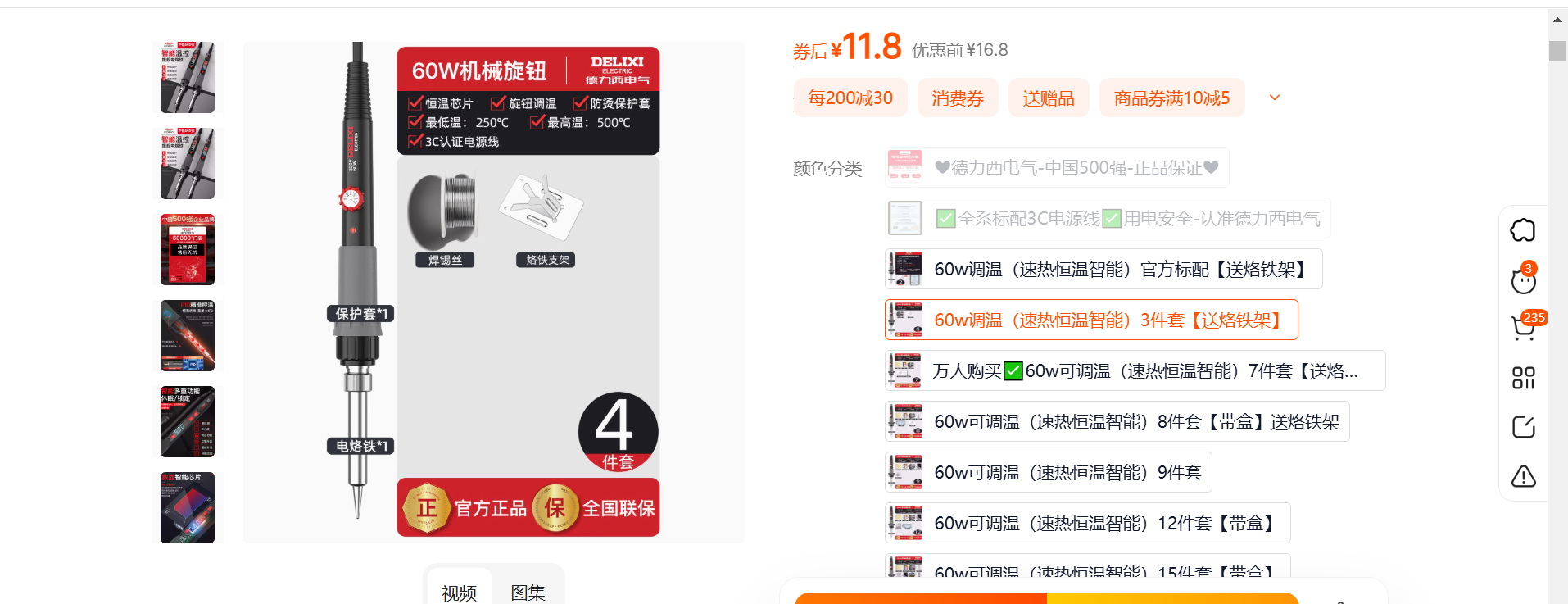

2.2 电洛铁

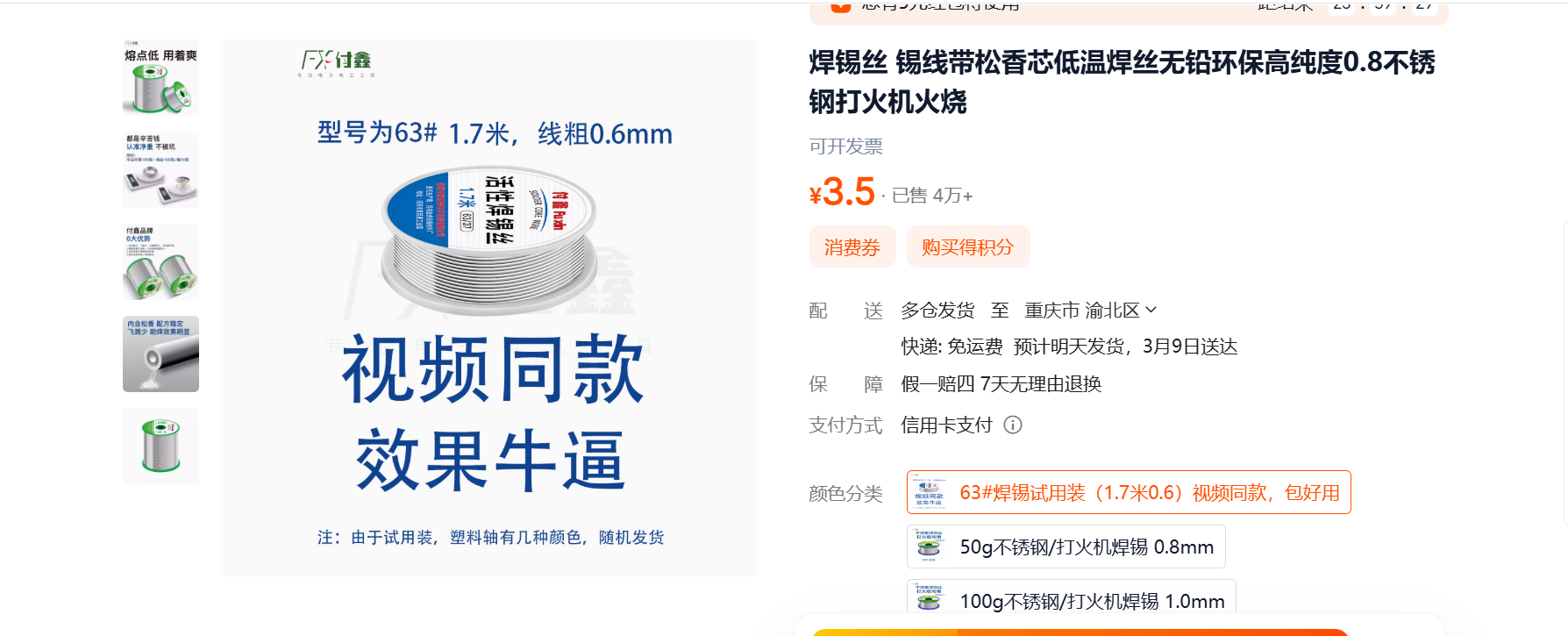

2.3 焊锡丝

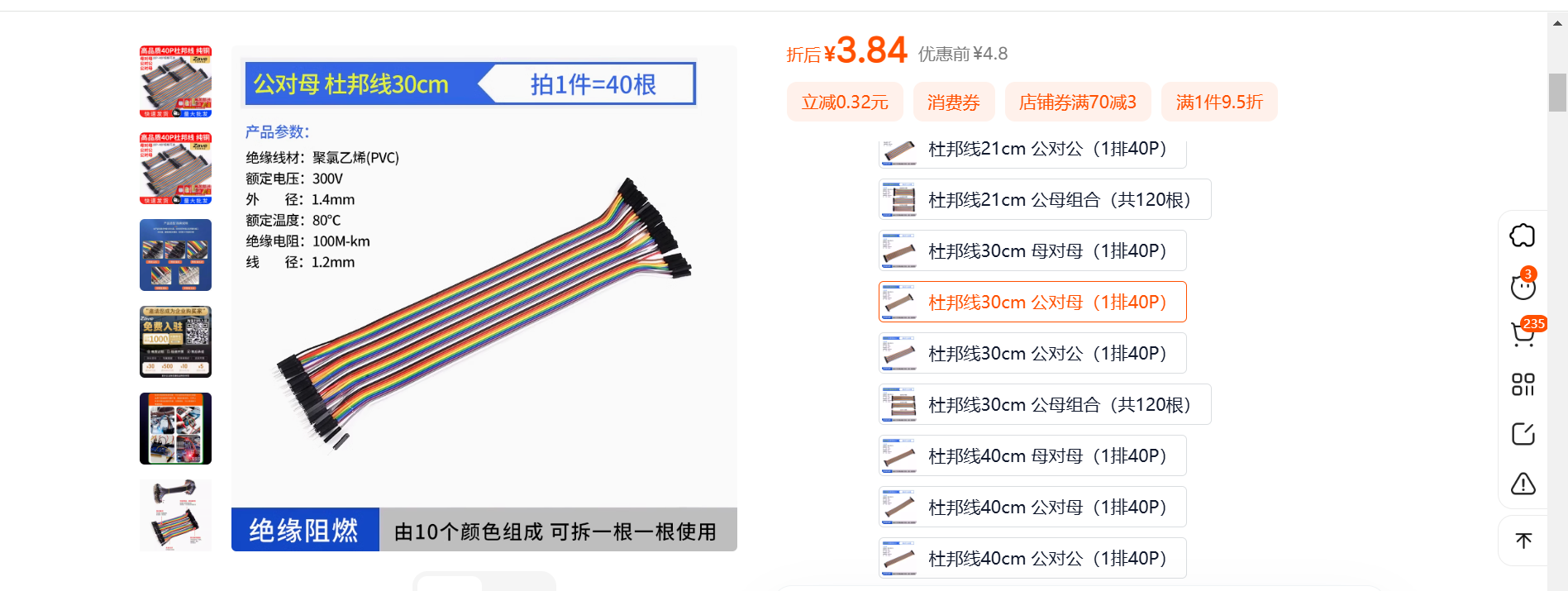

2.4 公对母杜邦线

方便接继电器、也可以直接焊接到模块的焊孔上。

三、焊模块的基础知识

1. 电烙铁的种类

• 普通电烙铁：适合初学者，价格低，但温度控制不精确。

• 调温电烙铁：可调节温度，适合多种焊接需求。

• 焊台：配备调温功能和支架，适合长时间工作，安全性高。

2. 焊接材料

• 焊锡丝：常用的是含松香的焊锡丝，松香有助于清洁和增强焊点附着力。

• 助焊剂：帮助去除氧化层，提升焊接质量，但需适量使用，避免腐蚀。

• 清洁海绵：用于清洁烙铁头，保持其良好状态。

3. 焊接步骤

• 准备：确保焊接区域干净，元件和电路板无氧化或污染。

• 加热：将烙铁头接触焊盘和元件引脚，加热1-2秒。

• 加锡：将焊锡丝接触焊盘和引脚，待其熔化后形成焊点。

• 冷却：移开烙铁，保持元件不动，直到焊点冷却凝固。

• 检查：焊点应光滑、明亮，无虚焊或短路。

4. 焊接技巧

• 温度控制：通常设置在300-350°C，过高会损坏元件，过低则焊接不牢。

• 时间控制：加热时间不宜过长，避免损坏元件或焊盘。

• 清洁烙铁头：焊接前后清洁烙铁头，防止氧化影响焊接质量。

• 避免虚焊：确保焊锡完全熔化并覆盖焊盘和引脚。

5. 常见问题及解决方法

• 虚焊：焊锡未完全熔化，需重新加热。

• 短路：焊锡连接了不应连接的焊盘，用吸锡器或吸锡带清除多余焊锡。

• 焊点不光滑：可能是温度不够或焊锡质量差，需调整温度或更换焊锡。

6. 安全注意事项

• 防烫伤：电烙铁温度高，避免直接接触皮肤。

• 通风：焊接时会产生有害烟雾，应在通风良好处操作。

• 断电：焊接完成后及时断电，避免火灾或烫伤。

7. 工具维护

• 清洁：每次使用后清洁烙铁头，防止氧化。

• 保养：长时间不用时，断电并在烙铁头上加一层焊锡保护。
