一、前言

分享的很多项目里使用了ESP8266-WIFI模块，通过WIFI模块连接了物联网平台，利用MQTT协议完成数据通信。

ESP8266-WIFI模块 要能够正常上网，需要上电之后，连接热点（也就是可以上网的WIFI），然后它才可以连接互联网，才可以去连接MQTT服务器。

那么这篇文章就是解决关于ESP8266-WIFI无法连接热点或者硬件检测错误的问题进行处理。

二、ESP8266问题解决

2.1 ESP8266-WIFI模块 购买

常见的ESP8266-WIFI就是下面的这款模块。

2.2 与STM32单片机连线

一般项目里，ESP8266-WIFI模块与单片机的连线如下说明。

PA2----->ESP8266的RXD
PA3----->ESP8266的TXD
GND----->GND 地
VCC----->5.0V

要认真检查接线是否正确。

如果接线不正确，或者 模块坏了。

那么显示屏上会显示ESP8266 ERROR。 或者 卡在WIFI Init 这样的字样。

再检查一下电源模块的接线，确认电源是否正常：

https://blog.csdn.net/xiaolong1126626497/article/details/146071578

如果最终测试还是不行？

就按下面的视频去测试下。

【ESP8266-WIFI模块串口调试过程讲解】 https://www.bilibili.com/video/BV1ku4y1E74M/?share_source=copy_web&vd_source=347136f3e32fe297fc17177194ce0a8b

按下面的命令顺序配置，测试WIFI的链接。 (串口调试助手记得勾选新行)

AT
ATE0
AT+CWMODE=1
AT+RST
ATE0
AT+CWLAP
AT+CWJAP="abc","12345678"
AT+CIPMUX=0
AT+CIPMODE=1
AT+CIPSTART="TCP","117.78.5.125",1883
AT+CIPSEND

以下是每个指令的解释：

（1）"AT\r\n"：这是用于测试ESP8266模块是否正常工作的基本指令。发送此指令后，模块应该回复 "OK\r\n"。

（2）"ATE0\r\n"：这个指令用于关闭回显功能。当回显功能关闭时，模块不会将接收到的指令发送回串口。回复 "OK\r\n" 表示指令执行成功。

（3）"AT+CWMODE=1\r\n"：这个指令设置ESP8266模块为STA（站点）模式，即将其配置为连接到现有无线网络的客户端。回复 "OK\r\n" 表示指令执行成功。

（4）"AT+RST\r\n"：这个指令用于重启ESP8266模块。模块将重新启动并返回 "ready\r\n" 表示准备就绪。

（5）"ATE0\r\n"：同第二条指令一样，这个指令再次关闭回显功能。

（6）"AT+CWLAP\r\n"：这个指令用于查询附近可连接的无线网络。模块将返回一个列表，包含可用网络的信息。

（7）"AT+CWJAP="abc","12345678"\r\n"：这个指令用于连接到指定的无线网络。在此示例中，通过SSID为 "abc" 的无线网络，并使用密码 "12345678" 进行连接。回复 "OK\r\n" 表示指令执行成功。

（8）"AT+CIPMUX=0\r\n"：这个指令用于禁用多连接模式。回复 "OK\r\n" 表示指令执行成功。

（9）"AT+CIPMODE=1\r\n"：这个指令用于设置传输模式为透明传输模式。在透明传输模式下，ESP8266模块将直接将串口数据发送到网络连接中。回复 "OK\r\n" 表示指令执行成功。

（10）"AT+CIPSTART="TCP","117.78.5.125",1883\r\n"：这个指令用于建立与指定TCP服务器的连接。在此示例中，将与IP地址为 "117.78.5.125"、端口号为1883的服务器建立连接。回复 "OK\r\n" 表示指令执行成功。

（11）"AT+CIPSEND\r\n"：这个指令用于发送数据到已建立的TCP连接。发送此指令后，模块将进入发送模式，并等待用户输入要发送的数据。可以通过向模块发送数据来进行通信。

如果测试也还是不行，就只能重新买新的模块了。

2.3 热点如何设置？

ESP8266-WIFI模块只能连接2.4GHZ的WIFI热点。

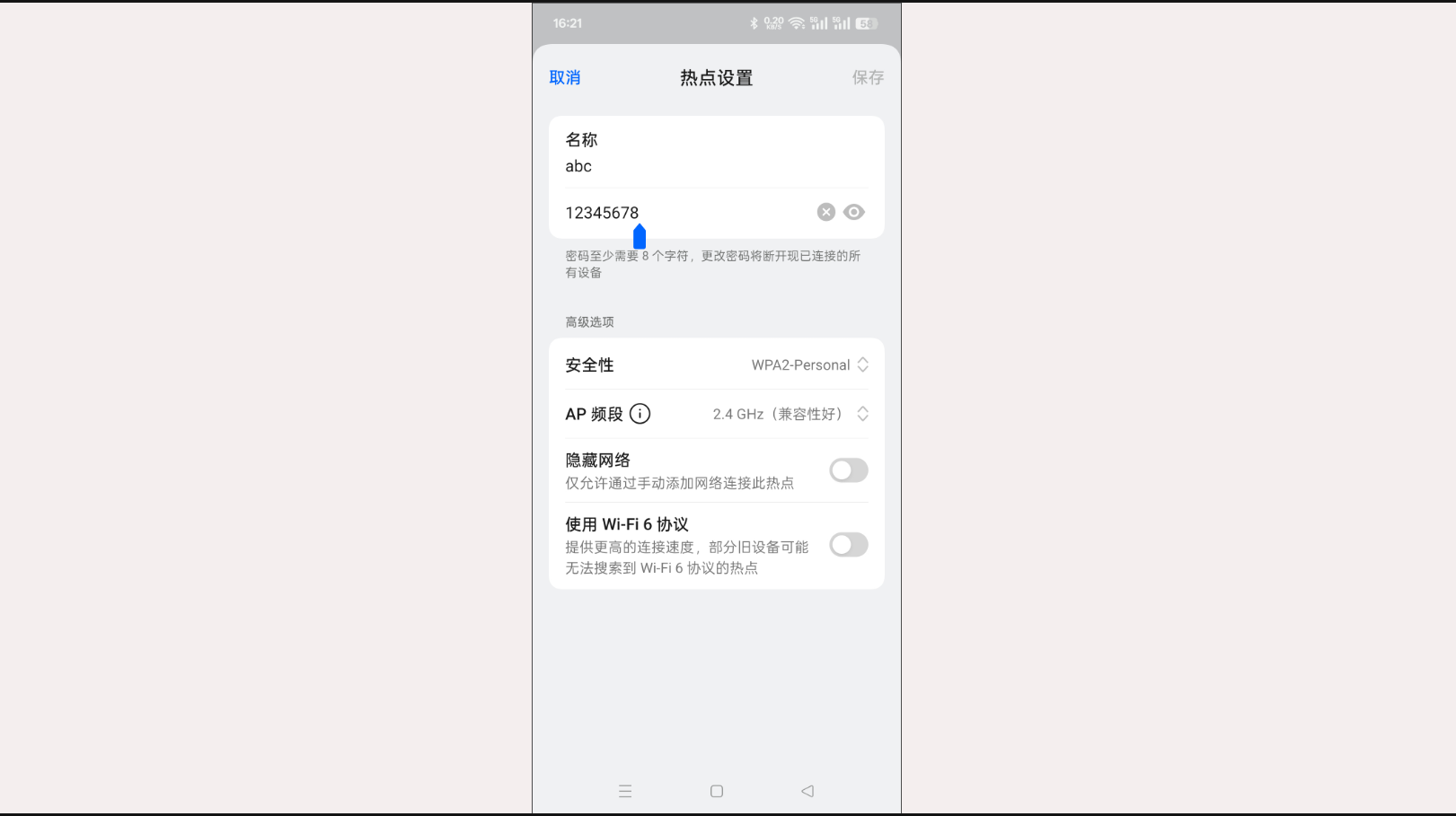

如果你是用手机开启热点，那么设置一定要正确。

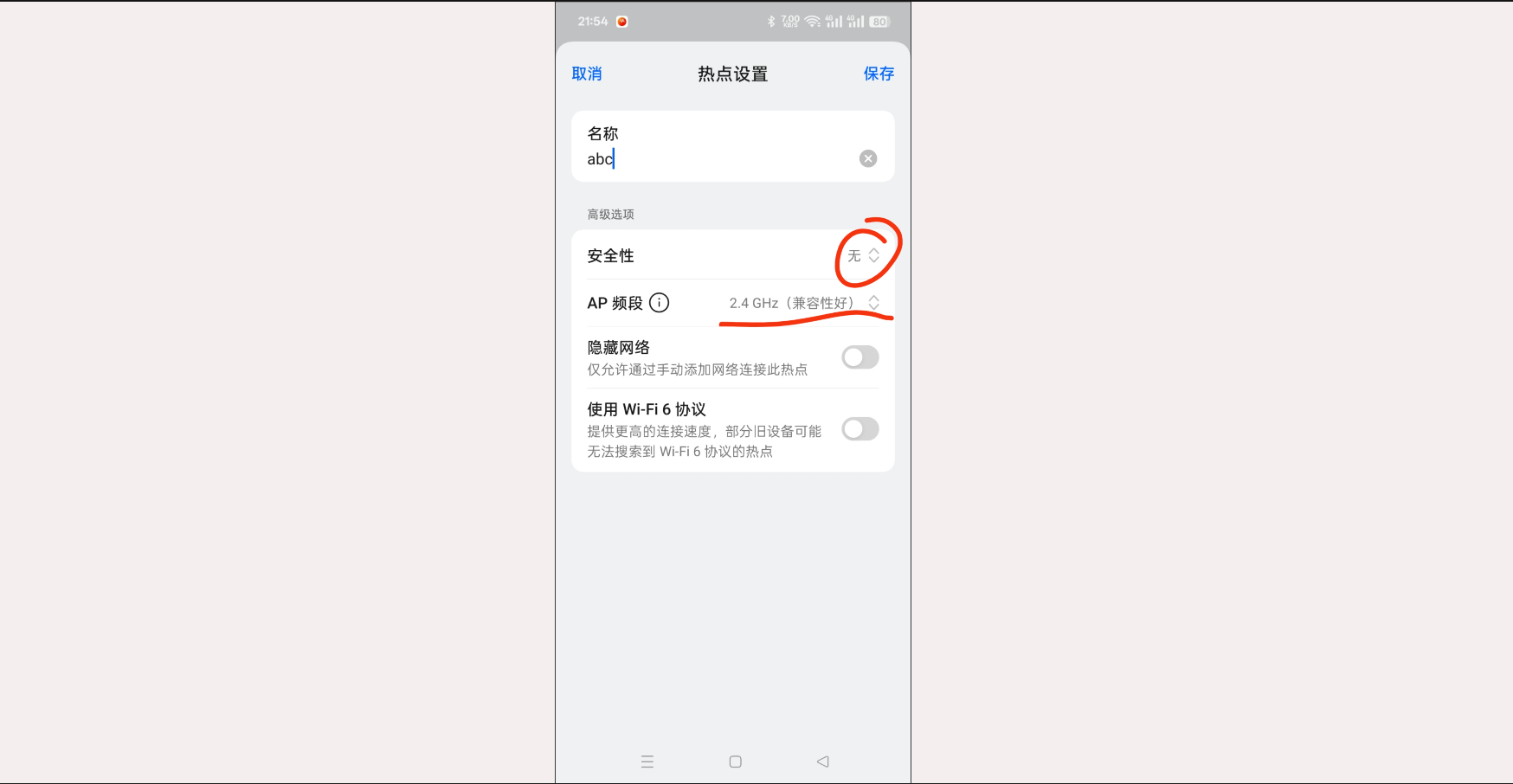

如果正常设置了还是连接不上。 就按下面的截图这样设置。再去测试。

也就是关闭安全性，不要设置密码（单片机的代码不用改）。

2.4 正常的WIFI上电过程如下

三、ESP8266-WIFI介绍

ESP8266是一款低成本、高性能的Wi-Fi模块，由乐鑫科技（Espressif Systems）开发。其核心是一颗集成了32位Tensilica L106微处理器的芯片，主频可达80MHz或160MHz（超频模式），同时内置了Wi-Fi通信功能和TCP/IP协议栈。该模块支持IEEE 802.11 b/g/n无线标准，工作频段为2.4GHz，能够实现STA（客户端）、AP（热点）或STA+AP混合模式，适合构建物联网设备的无线连接。

模块通过串口（UART）与主控设备通信，支持AT指令集，可快速实现网络配置与数据传输。开发者也可直接在其上编程，利用丰富的SDK开发包或第三方平台（如Arduino、Lua、MicroPython）进行深度开发，无需外接主控芯片。其GPIO、PWM、I2C、SPI等接口扩展了传感器、显示屏等外设的连接能力，适用于智能家居、远程监控等场景。

ESP8266的供电电压为3.3V，典型功耗在持续工作时约80mA，支持深度睡眠模式（电流低至20μA），适合电池供电设备。模块尺寸小巧，常见封装包括ESP-01、ESP-12E等，不同型号对应不同引脚数量和板载天线设计（如PCB天线或外接天线接口）。

其开源生态系统和活跃的社区支持（如ESP-Open-SDK、PlatformIO）降低了开发门槛。通过OTA（空中升级）功能可远程更新固件，而内置的Flash存储器（通常4MB）支持程序存储与文件系统。尽管存在内存限制和并发处理能力较弱的问题，但其性价比仍使其成为物联网入门级项目的首选方案之一。

四、MQTT协议

MQTT（Message Queuing Telemetry Transport）是一种轻量级的即时通信协议，专为低带宽、高延迟或不稳定的网络环境设计，尤其适用于物联网（IoT）场景。其核心采用发布/订阅（Pub/Sub）模式，通过主题（Topic）实现消息的过滤与路由，发布者（Publisher）将消息发送到指定主题，订阅者（Subscriber）通过订阅主题接收相关消息，代理服务器（Broker）负责中转和管理通信过程。这种机制有效解耦了设备间的直接依赖，提升了系统的灵活性和扩展性。

MQTT协议定义了三种服务质量等级（QoS）：QoS 0（最多一次，不保证送达）、QoS 1（至少一次，需确认）和QoS 2（恰好一次，严格确保可靠性），开发者可根据场景需求平衡效率与可靠性。协议头部极简，最小仅需2字节，显著降低了网络开销。同时，MQTT支持心跳机制（Keep Alive），用于维持长连接并检测设备状态异常，还提供遗嘱消息（Last Will）功能，可在设备意外离线时自动通知其他客户端。

安全性方面，MQTT支持基于SSL/TLS的加密通信，以及用户名/密码认证，但需开发者主动配置以规避未授权访问风险。协议本身无状态，但可通过Clean Session标志控制是否保留会话信息（如未完成的消息队列）。其轻量化特性使其广泛应用于智能家居、工业传感器、车联网等场景，例如远程设备监控、实时数据采集与推送。

MQTT协议的常见实现包括开源代理服务器Mosquitto、EMQ X，以及客户端库如Eclipse Paho。2019年发布的MQTT 5.0版本新增了会话过期、原因码、共享订阅等功能，进一步优化了大规模部署能力。尽管协议简单，其设计哲学“以最少资源实现可靠通信”使其成为物联网领域事实上的标准协议之一。
