基于矢量控制器的PMSM永磁同步电机速度控制系统simulink建模与仿真

1.课题概述

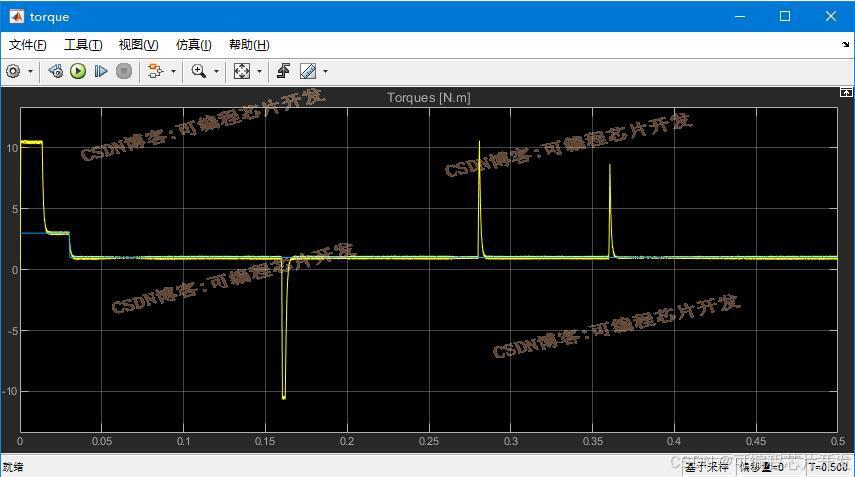

       基于矢量控制器的PMSM永磁同步电机速度控制系统simulink建模与仿真，仿真输出电机转速跟踪曲线，PID控制器输出曲线以及Te输出曲线。

2.系统仿真结果

（完整程序运行后无水印）

3.核心程序与模型

版本：MATLAB2022a

4.系统原理简介

       永磁同步电机是一种高性能的电动机，它利用永久磁铁作为转子的励磁源，与定子绕组产生的旋转磁场同步旋转。PMSM具有高效率、高功率密度和良好的动态响应特性，在工业自动化、电动汽车等领域有着广泛的应用。

       PMSM的数学模型可以通过电压方程和磁链方程来描述。在静止坐标系（aβ坐标系）下，PMSM的电压方程可以表示为：

PMSM的电磁转矩Te​可以表示为：

        矢量控制是一种先进的控制策略，它可以将电机的控制变量解耦，使得电机可以在两个独立的坐标轴上被控制，从而简化了控制系统的复杂度。

       矢量控制的核心在于坐标变换。将静止坐标系下的电机模型转换到旋转坐标系下（dq坐标系），以便于实现电流解耦和直接控制。坐标变换主要包括两种类型：Clarke变换和Park变换。
