🚀前言

随着工业4.0时代的到来，数字化转型已成为制造业发展的必然趋势。在这一进程中，数字孪生技术作为一种前沿的创新理念，正逐渐成为智慧工厂的重要组成部分。数字孪生通过创建物理实体的虚拟模型，使得企业能够实现实时监控、分析与优化，从而在生产效率、资源管理和决策支持等方面带来显著提升。

在智慧工厂的建设中，数字孪生技术的应用场景丰富多样，涵盖了产品设计、生产过程、设备维护、供应链管理等多个环节。这些应用不仅能够帮助企业实时掌握生产状态，提高生产灵活性，还能通过数据驱动的决策实现精益生产和持续改进。

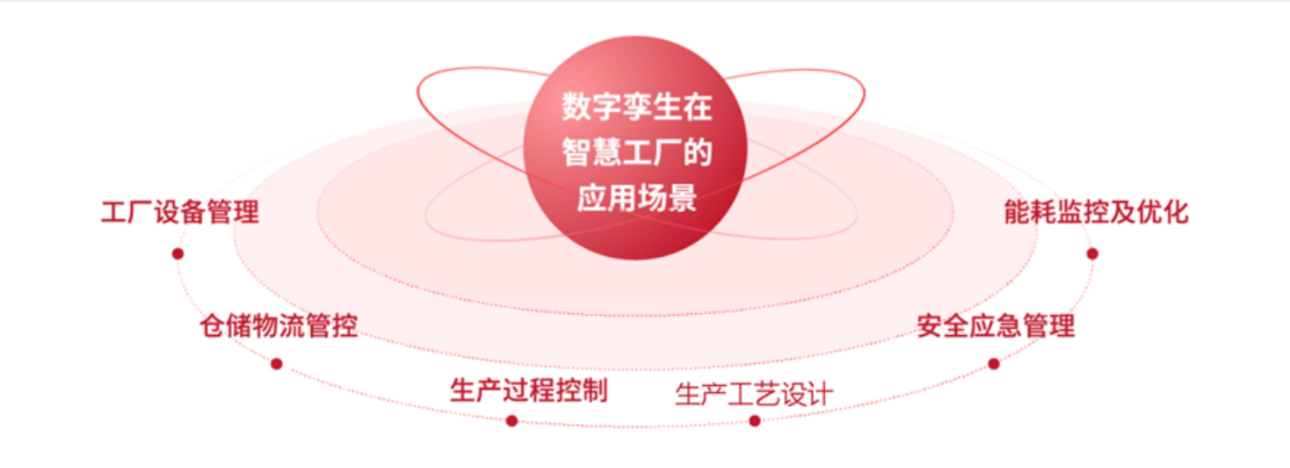

🚀一、数字孪生在智慧工厂中的应用场景

随着市场端需求的变化，生产过程也越来越复杂，导致生产设备增多、人力成本上升、对系统管理水平的要求越来越高。因此，借助信息化、数字化的技术手段对工厂进行智慧管理成为现代化工厂发展的主要趋势，数字孪生技术也在工厂的数字化进程中如雨后春笋般涌现。数字孪生的应用场景包括工厂运营管理涉及的多个方面，如生产工艺设计、生产过程控制、仓储物流管控、工厂设备管理、能耗监控及优化、安全应急管理等，如图所示。

🔎1.基于数字孪生的生产工艺设计系统

🦋1.1 CAPP与数字孪生

CAPP与数字孪生工艺设计概述
CAPP（计算机辅助工艺设计）是在考虑时间、成本和质量等多方面目标的基础上，结合生产资源（如机床、刀具夹具、人员配置等）的实际约束，制定从原材料到成品的加工路线和工艺参数的决策过程。它是实现智慧工厂数字化的核心之一，并且是连接CAD（计算机辅助设计）和CAM（计算机辅助制造）的桥梁。

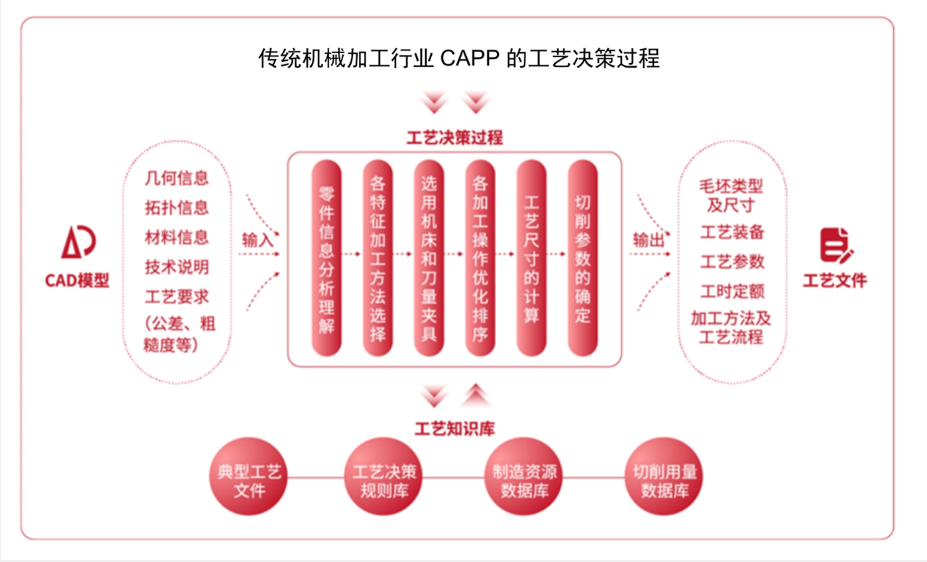

在传统的机械加工行业中，CAPP主要通过计算机辅助设计系统（如CAD）输出产品设计信息，并结合工艺知识库协助工艺设计人员做出决策。这虽然提高了工艺设计的效率，但也存在一些不足之处：

1. 实时性差：现有的CAPP系统不能及时响应复杂制造环境的动态变化，导致其工艺方案较为静态，难以应对变化。
2. 应用深度有限：目前的CAPP系统未能有效利用产品在整个生命周期内的数据来优化工艺设计，也未能有效积累工艺知识。

未来发展方向
随着制造业数字化转型和新技术的快速发展，CAPP将融合数据挖掘、模型推理等技术，实现对制造过程全方面的智能化管理和控制。这一发展将为智能制造提供支持和保障。

数字孪生与工艺设计的融合
数字孪生作为实现工厂智能化的关键技术，能够融合多源异构动态数据，并通过其数据驱动的能力，实现对生产、研发、设计等活动的支持。数字孪生可以帮助实现对制造过程中各种数据的有效管理，为工艺设计带来新思路和更佳的可视化效果。

在工艺设计中，数字孪生的应用已经具有较高的价值。例如，基于数字孪生的三维工艺设计系统和工艺知识挖掘系统，能够为CAPP提供新的方向，并推动其进一步发展。

挑战与应对
CAPP面临的两个主要挑战包括：

1. 静态决策问题：工艺设计决策主要集中在生产准备阶段，一旦固化，便难以应对加工过程中的变化。
2. 生命周期数据的利用问题：现有CAPP未能充分利用产品全生命周期的数据来优化工艺设计。

为应对这些挑战，CAPP需要结合先进的技术，如数据挖掘和模型推理，利用全生命周期数据，推动智能化工艺管理和优化。

🦋1.2 基于数字孪生的三维工艺设计

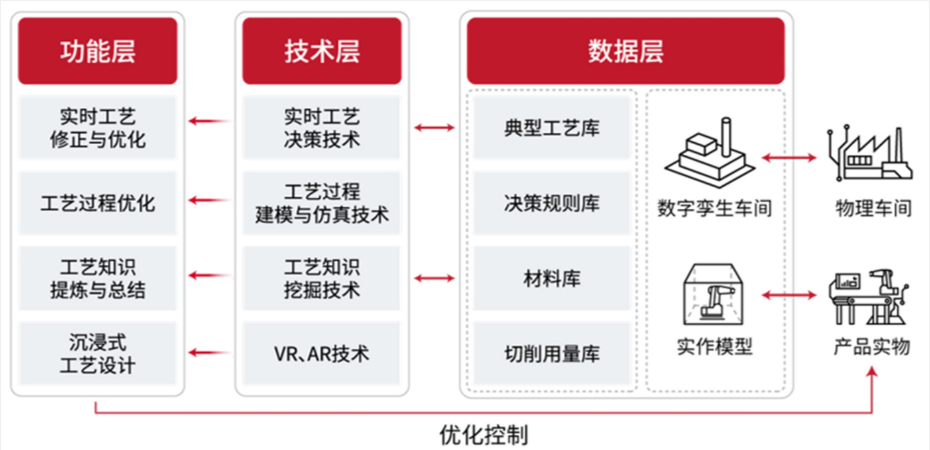

基于数字孪生的三维工艺设计系统
为了满足数字孪生环境下的工艺设计需求，本节引入了“实作模型”（as-build model）的概念，它是数控加工中工件加工状态的模型。在此基础上，建立了基于数字孪生技术的三维工艺设计系统的架构，系统包括数据层、技术层和功能层三个主要层级。

☀️1.2.1 数据层

数据层在系统架构中由两个主要部分组成：

• 工艺知识库：包括典型工艺库、决策规则库、材料库和机床的切削用量库等。这些知识库存储了与工艺相关的信息和规则，为数字孪生工厂提供基础参考和指导。
• 孪生数据：由实作模型和数字孪生车间组成。实作模型是数字孪生车间的核心，基于实际生产过程中的数据和反馈信息进行建模和仿真。通过动态数据交换，数字孪生车间能够有效克服传统工艺设计系统难以考虑的制造资源限制问题。实作模型能够实时监测和分析生产数据，并根据需要进行优化和调整，从而增强系统的预测和决策能力。

数字孪生车间集成了物理车间、虚拟车间与产品实物数据，即使现实中的制造资源发生变化，系统也可以通过动态的数据交互保持状态同步。

☀️1.2.2 技术层

技术层由数据层提供的各种应用技术构成，主要包括：

• 实时工艺决策技术：帮助工艺设计过程中进行即时的决策调整。
• 工艺过程建模仿真技术：通过仿真手段模拟工艺流程，提升设计精度。
• 工艺知识挖掘技术：从历史数据中提取工艺设计的有用知识，支持优化设计。
• 虚拟现实/增强现实（VR/AR）技术：例如，在发动机装配工艺中，结合实作模型和VR/AR技术，可以在虚拟环境中进行自动布局和设计，帮助缩短生产准备周期，提升装配质量和效率。

☀️1.2.3 功能层

基于数字孪生技术的三维工艺设计系统具备以下主要功能：

• 实时工艺修正与优化：能够在生产过程中及时调整工艺流程，提高生产效率。
• 工艺过程优化：通过不断优化工艺流程，提升生产质量和效率。
• 工艺知识提炼与总结：系统可以深度挖掘工艺设计中积累的知识，为未来的工艺设计提供指导。

这些功能通过数字孪生的沉浸式工艺设计系统支持设计师在虚拟环境中进行工艺设计，极大提高了设计效率和精度，解决了传统工艺设计系统实时性差和应用深度不足的问题。

🦋1.3 面向数字孪生的工艺知识挖掘

基于数字孪生的工艺知识挖掘与管理
高效挖掘企业的工艺设计知识，并将其积累为企业的专业知识库，是CAPP（计算机辅助工艺设计）发展的重要方向。工艺设计知识通常隐藏在大量的数据和实践经验中，这些知识往往难以通过显性方式直接表达。因此，必须采用适当的知识挖掘手段和工具来发现和提取知识，不断开拓新的知识领域，提升企业的工艺设计能力。

☀️1.3.1 数字孪生技术对工艺知识挖掘的支持

数字孪生技术可以有效管理产品的全生命周期数据，为工艺知识的挖掘提供强大的数据支持。基于数字孪生技术，产品全生命周期的数据会以数字孪生体的形式反馈到虚拟空间。这一过程不仅能够积累历史过程中的工艺设计经验，还能通过数据挖掘技术，形成可高度利用的工艺知识数据。

通过数字孪生技术，企业可以回溯物理空间的每一个环节，全面指导产品从设计到生产的全过程。数字孪生在此过程中实现了虚拟与实物之间的映射和同步，从而有效解决了传统CAPP系统中的一些问题，比如实时性差、无法服务于产品全生命周期等。

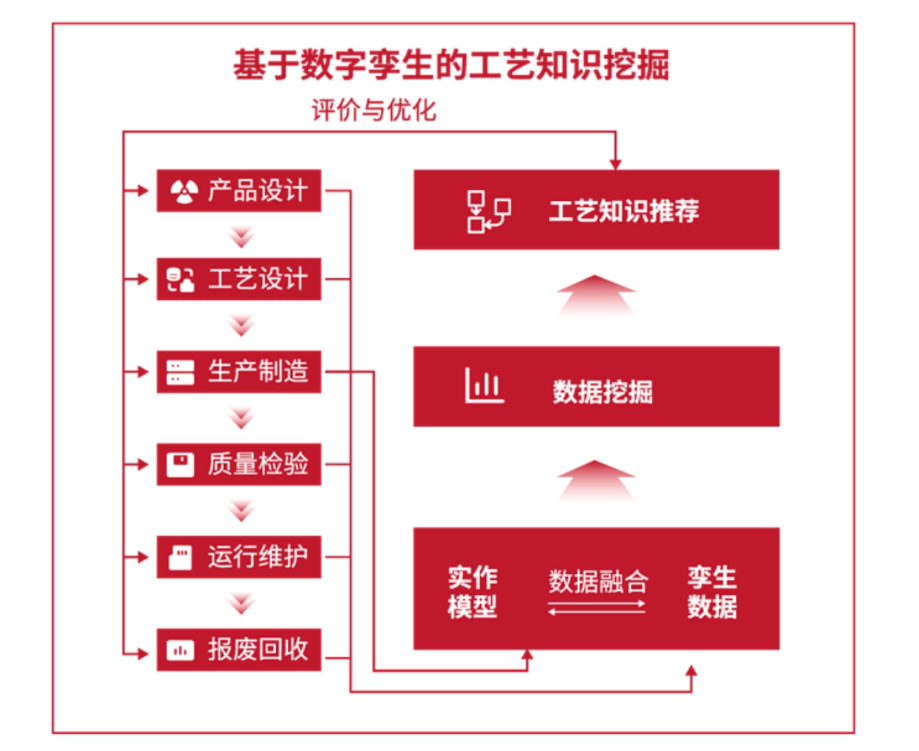

☀️1.3.2 数字孪生的工艺知识挖掘流程

基于数字孪生的工艺知识挖掘流程如下：

• 产品全生命周期数据的积累：数字孪生技术帮助积累产品设计、制造、检验等全生命周期的数据。
• 数据反馈与映射：这些数据以数字孪生体的形式反馈到虚拟空间，为工艺设计提供支持。
• 数据挖掘与知识提炼：借助数据挖掘技术，企业能够深入挖掘历史工艺设计中的隐性知识，并转化为可以实际应用的工艺知识。

通过这一流程，企业不仅能够解决传统工艺设计系统的瓶颈，还能够在实践中持续提升工艺设计能力。

☀️1.3.3 数字孪生技术的优势

• 实时性：结合实物模型和数字孪生车间，企业能够实现基于数字孪生的实时工艺决策，并且持续监测和管理生产要素的实时状态。
• 全生命周期服务：数字孪生为产品全生命周期提供服务，帮助企业在整个生命周期内做出更加科学、精准的工艺决策。
• 支持数字化转型：数字孪生技术不仅提高了工艺设计的效率和精度，还为企业的数字化转型和升级提供了有力支持，从而提升企业的整体竞争力。

🦋1.4 系统价值

数字孪生技术在工艺设计中的应用与意义
在工艺设计过程中，工厂所面临的许多挑战正在借助数字孪生技术获得新的解决方案。具体而言，数字孪生技术的应用在以下几个方面具有重要意义：

☀️1.4.1 实时工艺决策

数字孪生技术通过与实际生产工艺的数据交互，能够实时刻画和响应各生产要素的状态。通过对这些实时数据的分析和挖掘，可以为工艺设计提供及时的决策支持和优化方案。这有助于工程师快速调整工艺参数，从而提高生产效率和产品质量。

☀️1.4.2 工艺知识挖掘

数字孪生技术可以高效地挖掘和分析产品全生命周期中的数据。在生产过程中，通过对数据的深入分析，可以提取出潜在的工艺知识和规律，并进一步积累和迭代这些工艺知识。这些知识的积累不仅有助于优化生产过程，还能提高产品的质量和稳定性。

☀️1.4.3 虚拟试验平台

数字孪生技术为建立虚拟试验平台提供了可能，取代了传统的实际试验。在虚拟试验平台上，可以模拟和优化不同的工艺参数和生产条件，从而有效降低实际试验的成本和风险。通过不断进行虚拟试验和优化，工艺设计的效率和准确性得以提高。

☀️1.4.4 推动CAPP发展的潜力

基于数字孪生的生产工艺设计系统，不仅提高了工艺决策的实时性和预测能力，还能够快速实现工艺知识的挖掘和积累。这为推动计算机辅助工艺设计（CAPP）的快速发展提供了有力支持。

🔎2.基于数字孪生的生产过程监控系统

当缺少直观有效的技术手段时，对制造工厂的生产过程管理只能从结果中进行后分析。生产过程中的大量关键数据对生产管理者来说就是一个“盲盒”，这个盲盒中有生产设备的状态、进度、物料的位置等关键数据，这些数据对分析生产效率、提供生产决策至关重要。因此，采集这些生产过程数据，并且通过一套可视化的生产监控系统实现生产透明化，是生产管理者的核心诉求之一。

生产的过程监控系统需要基于实时数据驱动，并注重可视化效果的展示。数字孪生技术在此方面有着广泛的应用空间。数字孪生系统可以实时将物理系统的运行状态反馈至数字模型，通过模型分析优化生产过程，有效提升效率，降低成本。数字孪生系统还能够实现智能化生产，利用数据分析与预测技术提前检测生产过程中的问题，并快速进行调整，避免发生故障和产生延误，更全面提高生产管理水平。数字孪生系统与生产监控系统的相互协同，可以进一步提高企业的竞争力。

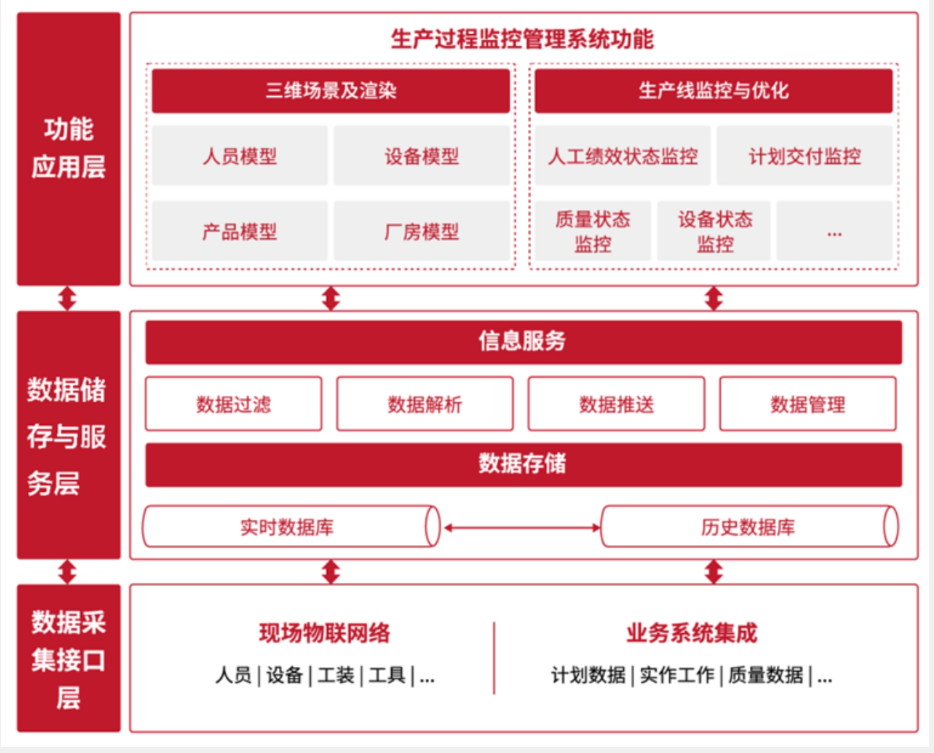

🦋2.1 系统架构

基于数字孪生的生产过程监控系统架构

数字孪生技术在生产过程监控中的应用，可以通过分层架构实现数据的高效采集、存储与应用。该系统主要包括以下三个层级：

☀️2.1.1 数据采集接口层

数据采集接口层的主要功能是对生产线上的动态数据进行实时采集，并与业务系统（如生产执行系统MES）进行集成，为生产过程的可视化监控系统提供有效的数据源。生产过程中的动态数据涉及多个维度，主要包括：

• 设备数据
• 工装或工具数据
• 生产进度数据
• 工人工时数据
• 生产质量数据

这些数据可以通过现场智能设备或传感器进行采集和上传，例如设备运行状态、生产进度等信息。部分数据还需要物联网技术（如RFID标签、阅读器等）进行采集。对于其他数据（如质量数据、生产执行数据等），则需要与现有的业务管理系统（如质量管理系统QMS、生产执行系统MES等）对接获取。

☀️2.1.2 数据存储与服务层

数据存储与服务层的核心作用是对采集到的数据进行基础处理。为了保证数据的准确性和有效性，需要进行数据过滤服务，对大量数据进行清洗和筛选。同时，还需要数据解析服务，通过系统预定义的协议对基础数据进行识别，并将其匹配到相应的系统中，为后续的数据管理和数据推送服务提供支持，实现统一的数据应用管理。

☀️2.1.3 功能应用层

从功能应用的角度来看，基于数字孪生的生产过程监控系统可以分为两大核心功能部分：

1. 三维场景建模与渲染
   在虚拟空间中实现三维场景的建模和渲染，构建数字孪生工厂或车间。这一部分的目标是为系统提供逼真的虚拟展示，帮助管理人员从全局角度监控生产过程。

2. 生产过程的实时监控与优化
   通过数字孪生技术，可以实时监控生产过程中的各项指标，发现潜在问题并进行优化，进一步提高生产效率和产品质量。

🦋2.2 系统功能

基于数字孪生的生产过程实时监控管理系统

借助数据采集和三维场景建模技术，可以建立一套实时监控的管理系统。该系统能够将实时数据与三维虚拟模型进行关联与映射，并通过数字孪生技术，实时同步更新数据和虚拟模型的属性，保持画面的实时性。例如，生产线状态的变化可以在三维虚拟监控画面中实时反映出来，使得生产管理者可以直观地了解生产线的状况，并通过提取监控数据，构建生产线的综合看板和进行交互式监控。管理者可以通过选择不同视角、分析历史数据，或者模拟不同场景来分析和优化生产线状态。

系统的核心功能模块如下：

☀️2.2.1 现场数据采集单元

随着时间的推移，越来越多的工厂和企业管理者开始重视实时监测生产线参数，以提升生产效率并优化现有流程。生产过程监控管理系统通常通过系统流程图来展示生产线的实时状态。管理者无需亲自到工厂现场，就能了解生产控制系统和现场的运行情况。此外，借助互联网技术，管理者可以远程访问工厂的生产数据，进行实时监控和控制。

此单元的优势在于：

• 帮助管理者及时发现生产线异常情况，做出快速调整，提高生产效率并降低损失。
• 通过与SCADA系统集成，实时采集和监测现场数据。
• 数据采集采用OPC协议，现场数据采集模块作为OPC客户端连接OPC服务器获取数据，之后进行数据解析、推送和管理，以提高数据的可用性。

☀️2.2.2 业务数据采集单元

该单元主要包括以下三个功能：

• 业务数据采集设置与配置：系统管理人员通过软件快速配置要连接的业务系统，通常涉及IP地址、端口号、登录用户信息等。
• 业务数据通信与采集：通过Web Service或API接口等方式访问MES、APS、ERP等生产或业务管理系统，获取生产计划、进度、产品质量和成本等数据信息。
• 业务数据处理与解析：获取数据后，系统会对数据进行解析，转化为适用于展示和分析的三维数据结构，供后续功能模块使用。

☀️2.2.3 数据管理单元

该单元的核心功能是：

• 实时数据存储与调用：确保数据的存储和快速检索。
• 历史数据统计与分析：对历史数据进行统计分析，提供数据查询服务，帮助用户快速获取和分析过去的记录。

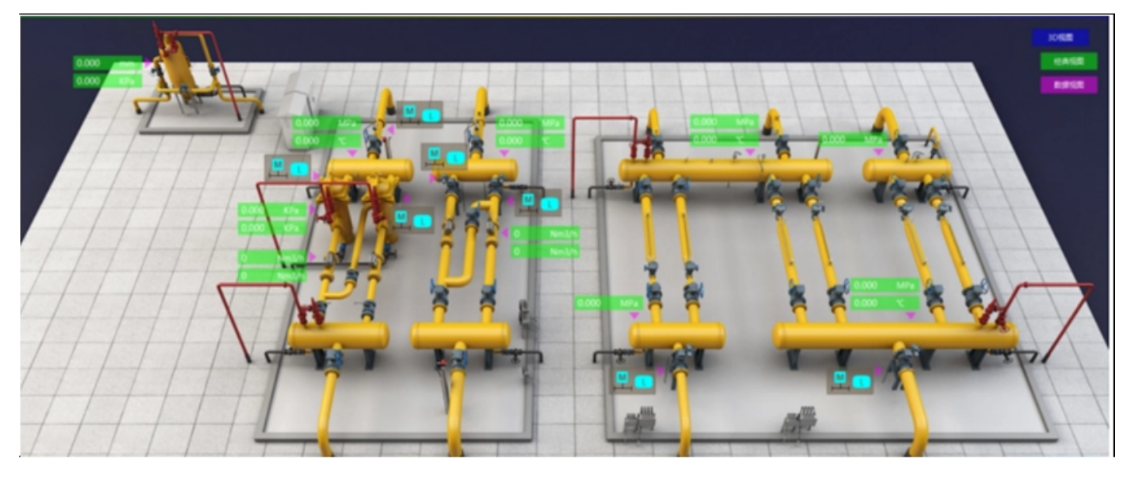

☀️2.2.4 场景管理单元

场景管理单元的主要功能包括：

• 场景初始配置与三维渲染：负责设置三维场景的初始配置，并进行三维渲染，包括数控机床、机械臂、机器人等设备的状态设置。
• 实时场景更新：支持场景和虚拟对象的即时更新显示，以及动画和特效的实时展示。例如，激光镭射机床的三维渲染效果。

☀️2.2.5 人机交互单元

该单元负责开发UI界面，展示生产线的各种状态和指标信息，提供图形、图表等可视化工具，供管理者进行数据分析。

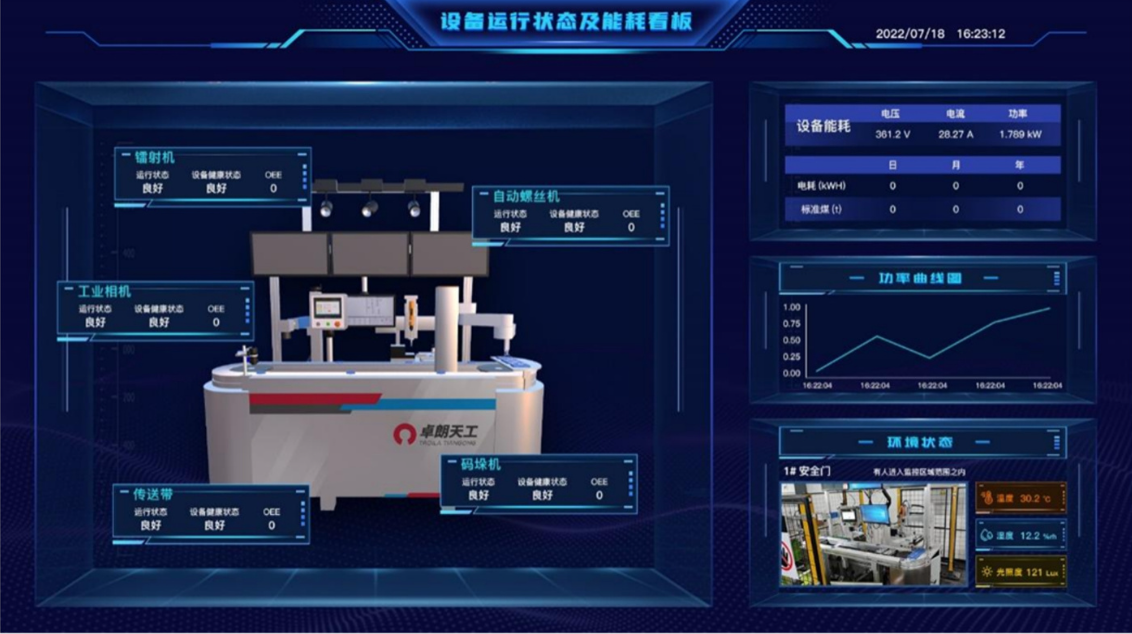

• 看板展示：系统支持设备状态看板和业务数据看板两类。
  • 设备状态看板：展示设备状态及各项实时数据。
  • 业务数据看板：包括生产数据、产品质量、人工绩效等看板，支持深入的业务分析。

🦋2.3 系统价值

在智慧工厂的生产过程监控管理中，数字孪生系统的应用价值按成熟度可依次体现为监控分析、问题诊断、仿真预测和智能决策四个等级。

基于数字孪生的生产过程监控与智能决策系统

该系统结合了实时数据监控、问题诊断、仿真预测和智能决策四个方面，通过数字孪生技术提升生产管理的智能化和科学性，最终帮助企业提高生产效率、降低成本，并为决策者提供有效的决策支持。

☀️2.3.1 实时监控与可视化

监控分析系统通过实时采集生产车间的过程数据，将这些数据映射到数字孪生的虚拟车间中，从而实现生产线的可视化实时监控。

• 管理人员可以直观地观察生产线各个节点的运行状态。
• 系统能够及时发现异常情况，并根据监控数据自动触发预警，帮助管理人员快速采取相应处理措施，减少生产中断的风险。

☀️2.3.2 问题诊断与故障定位

通过对生产线历史数据的深入分析，系统能够帮助诊断生产线运行指标的偏差或错误原因。

• 引入大数据分析方法，如聚合分析、离群分析等方式，对数据进行比对分析，帮助识别潜在问题。
• 利用这些数据分析结果，技术人员可以进行故障诊断和定位，并提供合理的纠正措施，从而提高生产线的稳定性和可靠性。

☀️2.3.3 仿真预测与生产优化

系统将实时监测到的生产过程数据、计划数据、设备状态数据等与数字孪生虚拟生产线进行关联，通过虚拟空间中的实时模拟仿真进行预测。

• 仿真结果可以提前预测生产线和车间的状态，帮助管理者更好地理解生产过程中的潜在问题。
• 这种预测能力为优化生产策略提供了科学的理论支持，避免生产过程中可能出现的瓶颈和问题，提升整体效率。

☀️2.3.4 智能决策与生产优化

基于对工厂、车间、生产线及设备设施的建模，系统能够实现智能化的生产过程管理决策。

• 智能排产调度：通过智能算法优化生产计划，确保各生产要素（如设备、原料、人员等）的合理利用，避免资源浪费。
• 产品质量优化：利用积累的产品质量大数据，系统能够识别产品质量改进的机会，并提出优化建议，提高产品的质量。

这些智能决策能力可以帮助企业实时调整生产策略，进一步提升生产效率、减少生产成本，增强企业的市场竞争力。

🔎3.基于数字孪生的物流仓储系统

物流就像是工厂里的血管，把各种营养输送到对应的器官里。营养对应原材料或物料，器官对应工厂名车间的生产线，一旦工厂的物流出现问题，将对工厂的运转产生巨大的负面影响。但由于物流系统的特性限制，其通常具有复杂性高、成本难以预测等特点。传统的信息化物流系统建设模式需要经过长时间的设计和规划，当面临问题需要调整时，难度非常大。在集成复杂的物流系统时，需要全局考虑每个环节的协调性，并进行充分而完善的前期规划。由于不同系统的设计和施工往往是独立完成的，信息可能会在传递过程中丢失，同时施工调试人员也难以完全理解设计人员的意图，因此意外出错的风险难以避免。

🦋3.1 工厂物流的关键场景

数字孪生技术在物流领域的应用

数字孪生技术在物流领域可以有效实现系统规划，推动设计人员与建设人员之间的协同工作。通过数字孪生模型，物流过程得以科学细化，并能够虚拟化构建物流的实体系统。这一技术的应用不仅有助于优化物流系统的设计和运作，还能通过仿真模型提升系统的灵活性和智能化。

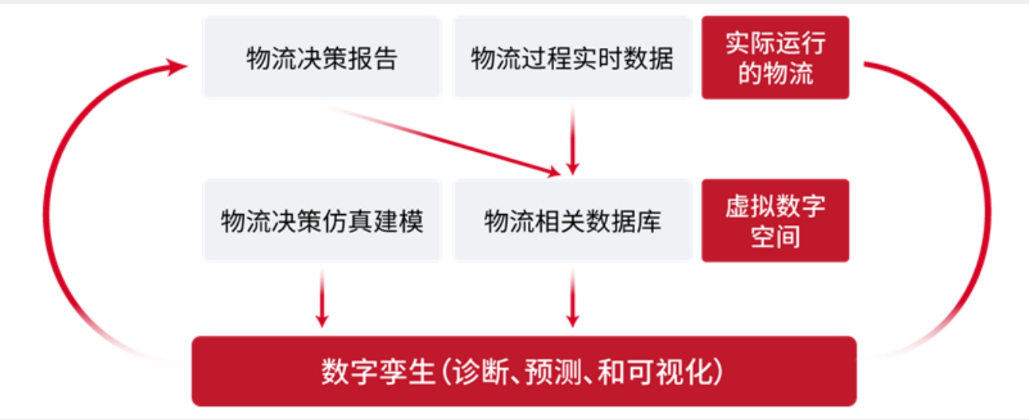

☀️3.1.1 数字孪生与物流系统虚拟化

数字孪生技术使得物流过程的每个环节都可以通过虚拟仿真进行构建，基于历史数据和虚拟仿真环境模拟即将发生的运行状况。这一仿真模型的核心依赖于人工智能，能够对工厂的物流系统进行快速调校和持续优化，从而实现物流系统的最佳运行状态。

☀️3.1.2 数字孪生在物流系统中的应用

数字孪生理念与虚拟仿真环境的结合，不仅在物流系统的规划和优化中有着显著作用，还在制造业工厂的数字化建设中产生了广泛应用，特别是在以下几个领域：

• 大型仓储中心管理
• 物流智能化设备与系统研发设计

其中，智慧物流仓储中心是数字孪生技术最适用的场景之一。智慧物流仓储中心通常涉及设计、建设和运营等多个环节，因此，将整个过程视为一个工业产品的完整生命周期有助于更好地理解数字孪生在其中的应用。

☀️3.1.3 智慧物流仓储中心的数字孪生

智慧物流仓储中心的数字孪生系统可以贯穿整个生命周期，从设计、建设、生产到运营及最终的报废阶段，所有环节都可以通过数字孪生进行监控和优化。数字孪生技术不仅能优化生产过程，还能提升产品的使用效率和质量。

数字孪生系统的关键概念可以归纳为三个核心要素：

• 全生命周期：数字孪生需要贯穿物流仓储中心的整个生命周期，包括设计、建设、运营及报废阶段。
• 实时/准实时：通过实时或准实时的数据反馈，系统能够及时调整虚拟仿真模型的参数，以应对变化的物流环境。
• 双向：仿真系统与实际仓储系统之间进行双向数据交互，提升系统的反馈和调节能力。

☀️3.1.4 数字孪生技术在智慧物流中的具体应用

在智慧物流中，数字孪生技术可应用于多个环节，具体如下：

• 设备与物流网络建模：通过对设备（如自动导向车 AGV）和厂区物流网络的建模，数字孪生技术可以在设计和运营阶段实现数据采集与实时监控。
• 生命周期数据采集与仿真：对设备的生命周期数据进行采集，从AGV的生命周期数据到厂区物流系统的设计、安装、施工和运维过程，均可通过数字孪生技术进行可视化和优化。
• 数据驱动的优化：通过引入人工智能技术，数字孪生系统能够在实时或准实时的基础上，进行数据驱动的训练与优化，持续提升系统的效率和可靠性。

☀️3.1.5 数字孪生与物流设备调度

在智慧物流仓储中心，数字孪生技术与设备调度系统（如WCS）相结合，能够实现对堆垛机等设备的实时仿真。系统通过不断获取虚拟仿真的反馈信息，实时调整设备调度策略，优化仓储中心的运行效率。

🦋3.2 实现物流的全生命周期管理

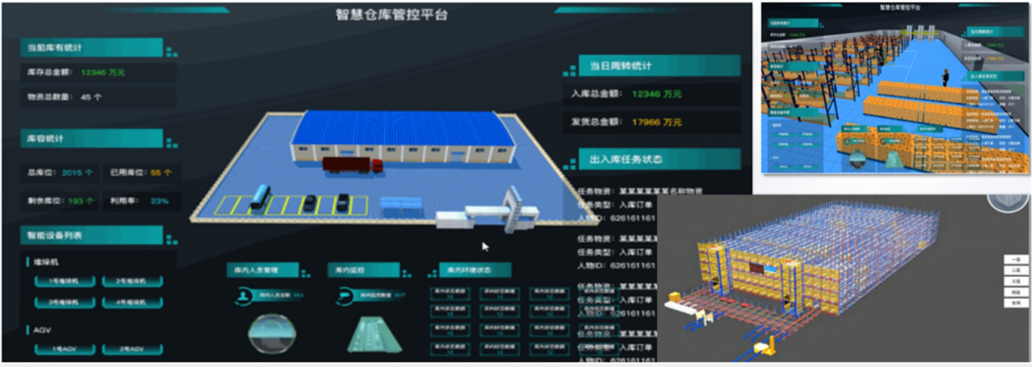

☀️3.2.1 基于数字孪生的物流仓储中心

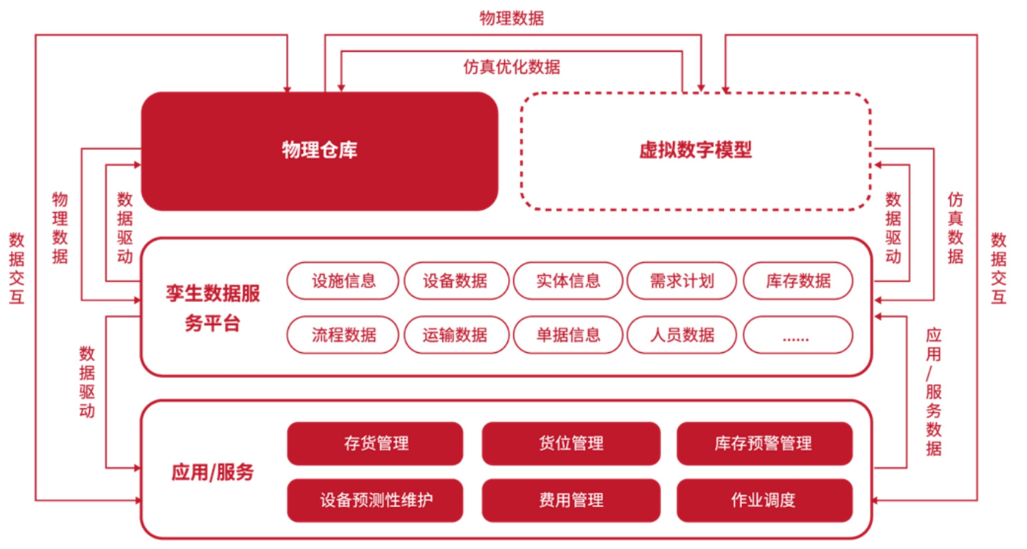

数字孪生物流仓储系统是现代物流管理中的先进手段，能够通过建立基于仓库空间和设施数据的虚拟模型，来优化仓储物流的管理。通过传感器、采集器和模拟器等设备，系统可以模拟仓库内的人员、物资、AGV机器人、传输带等设备，以实现对仓库存储特性、物品搬运轨迹等数据的分析，从而提升仓储空间利用率和物流流转效率。

三维可视化与环境监控

• 三维可视化：数字孪生系统可以构建仓库的三维立体模型，全面展示仓储环境、布局以及附属建筑物等。即便在不同场景切换或调整时，仓库的三维模型依然清晰呈现，便于管理者进行全面监管和决策。
• AR技术辅助作业：结合视觉选择技术和AR眼镜，员工在进行盘点、拣选等仓库作业时，可以显著提高作业效率和准确性。

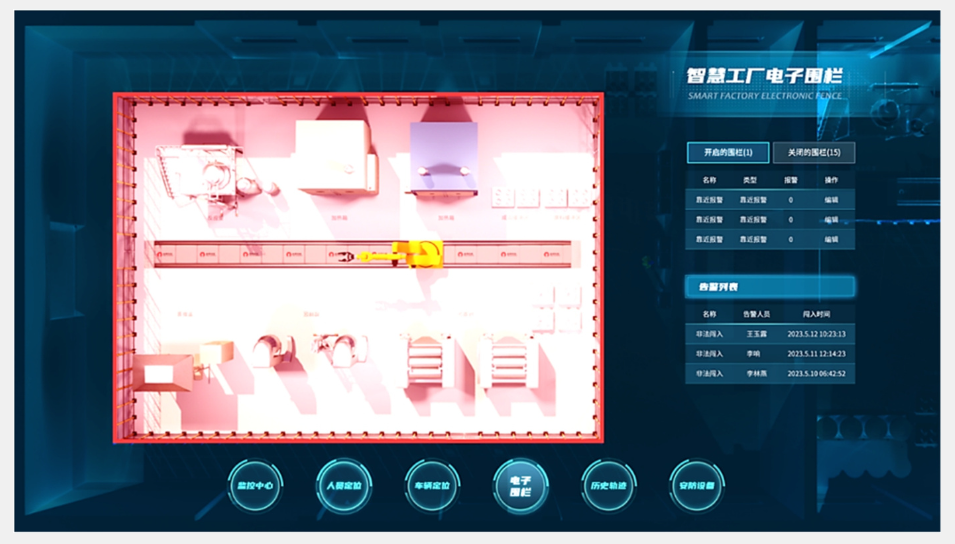

虚拟安防与实时监控

• 通过物联网与数字孪生可视化技术的集成，系统可以整合多个安防管理系统的数据（如视频监控、门禁、消防等），构建虚拟安防地图，实时监控仓库安全状况。当发生安防报警时，系统能够在虚拟地图上精确定位风险并展示预警信息，提升安防响应效率。

基于人工智能的数据驱动

• 人工智能是数字孪生物流仓储系统的核心。系统以数据驱动为主，通过为每个物流环节创建数字孪生模型，全面掌握仓储中心的运营情况。通过对仓储中心三维模型的实时信息交互，管理者能够快速做出精准决策。
• 虚拟调整与运营模拟：通过仓库三维模型，管理者可以进行虚拟布局调整，并根据实时数据模拟不同方案的运营效果。通过模拟评估，能够预测布局调整或引入新设备后的潜在影响，提前识别问题并制定优化策略。

提升一线员工效率

• AR赋能员工：在装配前线，一线员工可以佩戴AR眼镜，通过自动扫描二维码或条形码来快速确认货物信息，进一步提高作业效率。数字孪生系统不仅优化了工作流程，还减少了出错率，实现了数字化生产支持。

☀️3.2.2 基于数字孪生的厂外物流管理系统

数字孪生技术在厂外物流中的应用，尤其在大型设备运输和物流车辆监管中，起到了至关重要的作用。

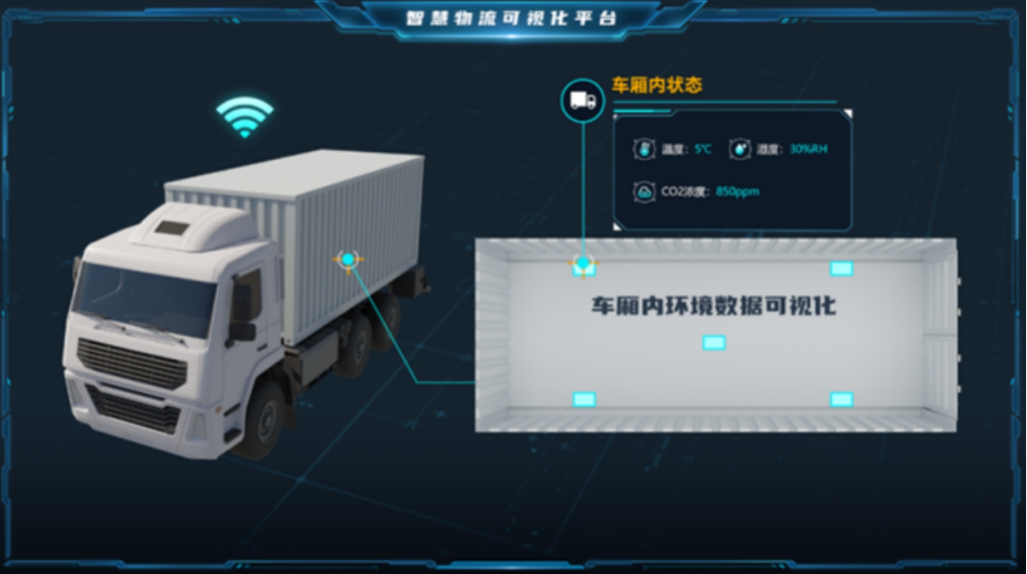

设备运输状态监测

• 传感器监控：通过安装在设备上的传感器，实时收集温度、冲击、振动等数据，利用数字孪生建立虚拟模型，能够预测设备因碰撞或高温等原因可能发生的损坏风险。这样的监控系统帮助企业有效预防运输中的安全隐患，保护设备安全。

物流车辆监管

• 数字孪生技术在物流车辆的实时监管中，能够监控运输过程中的各类风险，及时发现并处理潜在问题，确保设备和物资的安全运输。

供应链管理优化

• 在供应链管理中，数字孪生技术通过构建实际物理环境的数字孪生模型，帮助管理者清晰了解供应链中各个节点和实体之间的数据联系，从而实现供应链可视化。系统优化信息传输速度和精确度，有效减少因节点变化带来的误差。

厂外物流路线仿真

• 数字孪生技术可以帮助企业进行厂外物流路线的仿真，模拟不同路径下的运输效果，从而找出最优的物流路线与供应链管理策略，实现数据驱动的物流优化。

AI驱动的预测与优化

• 利用基于人工智能的仿真模型，结合历史数据和数字孪生虚拟环境，系统能够模拟即将发生的物流运行状况，并通过深度学习和数据训练持续优化输出最优的物流模型。这一过程有助于快速调校和持续优化供应链管理，提高整体效率。

☀️3.2.3 基于数字孪生的厂内物流管理系统

基于数字孪生的厂内物流管理系统旨在实现物料或成品在各个车间间的流转，通过数字孪生技术构建与实际工厂场景完全一致的三维虚拟环境，实时监控工厂内物流设备的状态，及时发现异常故障，从而实现工厂空间的有效管控，提升生产与运营效率。

为了实现这一目标，基于数字孪生的智慧物流工厂可视化与数据服务技术系统应运而生。该系统包括以下模块：

系统模块组成

• 静态三维模型构建模块
  该模块使用先进的技术手段，快速而精准地构建厂区内的物理实体设备和场景的静态三维模型。系统通过还原真实的厂区环境与设备布局，为后续的数字孪生模型构建和数据采集提供基础。

• 数据采集模块
  作为系统的重要组成部分，该模块负责实时采集厂区内各种物理实体设备的数据，并将其推送至系统。采集的数据用于后续的数字孪生模型预测、分析和仿真模拟，为物流系统的优化和决策提供数据支持。

• 服务平台模块
  该模块是数据管理的核心，能够兼容多种数据传输协议，将采集到的数据进行快速整合、存储和管理。它连接了业务端和数据端，是实现全局数据管理和维护的关键。

• 模型库管理模块
  该模块帮助维护静态三维模型，确保数字孪生模型的稳定性与可靠性。它支持模型的更新、替换和版本管理，确保系统模型随时符合最新的需求。

• 三维模型动态化模块
  该模块用于实现厂内物流的动态建模和展示，构建动态三维模型。通过动态模型的展示，能够实时反映工厂内部的变化和物流状态。

• 数字孪生模型模块
  利用静态三维模型和动态三维模型，该模块构建数字孪生模型，为工厂的物流状态和设备运行状态提供全面的数据支持。

• 消息订阅与推送模块
  该模块负责订阅、判断和推送物流状态信息，确保系统能够及时了解和响应物流过程中的变化。

• 故障报警模块
  通过实时监控物流状态信息，故障报警模块能够及时发出设备故障警报，帮助管理者快速采取措施，防止事故发生。

• 历史回溯模块
  该模块通过对物流设备历史运行数据的统计与分析，辅助调查异常事件的发生原因，帮助预防类似问题的再次发生。

系统优势

该基于数字孪生的厂内物流管理系统，结合了数字孪生技术、三维可视化技术和数据服务技术，能够实现对厂区内物流过程的全方位监控和管理，具备以下优点：

• 高效性：系统能够通过静态三维模型和AGV路径优化，提高物流效率，确保生产活动的顺畅进行。

• 实时性：数据采集和消息订阅推送的实时性，使得系统能够快速响应设备状态的变化，及时做出决策。

• 保真性：系统能够基于动态三维渲染技术，提供逼真的厂内物流环境可视化效果，增强了对工厂物流过程的直观感知和理解。

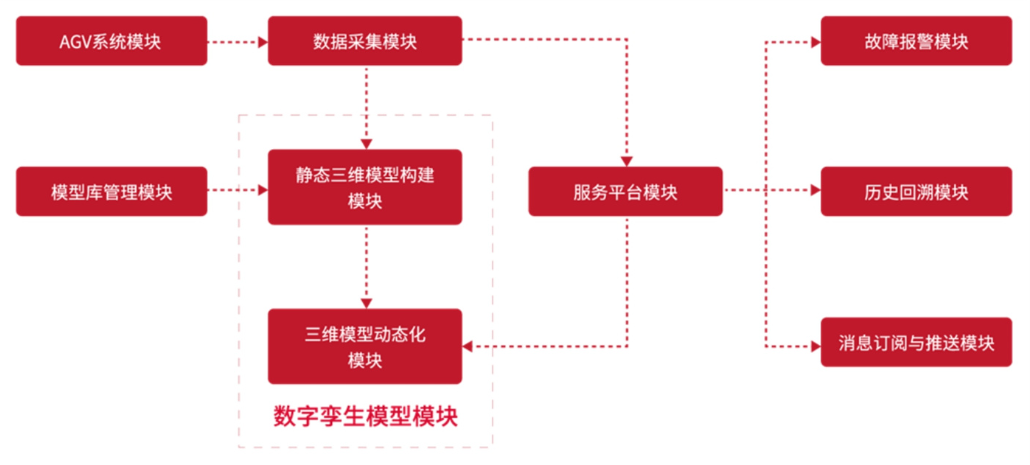

系统流程

如图所示，基于数字孪生的厂内物流管理系统具有一套完整的流程，涵盖从静态模型的构建、数据采集、到故障报警、历史回溯等多个环节，通过这些模块的紧密配合，实现对厂内物流的精准监控与高效管理。

应用效果

通过这一系统，企业能够实时查看工厂环境与物流状态，及时发现并解决设备故障，规避潜在风险。此外，系统还能够对物流过程进行深度分析和优化，支持精细化管理和智能决策，从而提升整体生产效率和运营水平。

🔎4.基于数字孪生的设备管理系统

在工厂生产线中，重要设备的故障可能会突然发生，导致制造车间停工等问题，从而造成大量人力物力浪费，给企业带来不小的损失。此外，由于设备种类繁多，设备运行信息和维修记录等缺乏统一的管理，设备运维面临很大的困难，时效性也无法得到有效保障。传统的设备点检方式需要大量的人力投入，耗费大量时间，效率较低。同时，在维修设备时，存在着监控盲区无法覆盖和处在高危环境下的设备维修安全风险等问题。

在这种情况下，基于数字孪生技术的设备管理系统就显得尤为重要。数字孪生技术的特点是能够打通数据通道并实现对工厂运行过程的可视化与数据服务，实时监控设备的运行状态和维修情况，帮助规避故障风险。数字孪生设备管理系统通过三维可视化技术，实现了设备状态动态显示，可以快速发现和解决设备故障问题，提高了设备运维的时效性。同时，系统还实现了设备信息的统一管理，高效地进行设备点检和维修记录，大大提高了设备运维效率，降低了人力成本。此外，数字孪生设备管理系统还能够通过可视化技术实现对高危环境设备的自主检测和维修，从而更好地保障工作人员的生命安全。

🦋4.1 系统架构

☀️4.1.1 基于数字孪生的设备管理系统

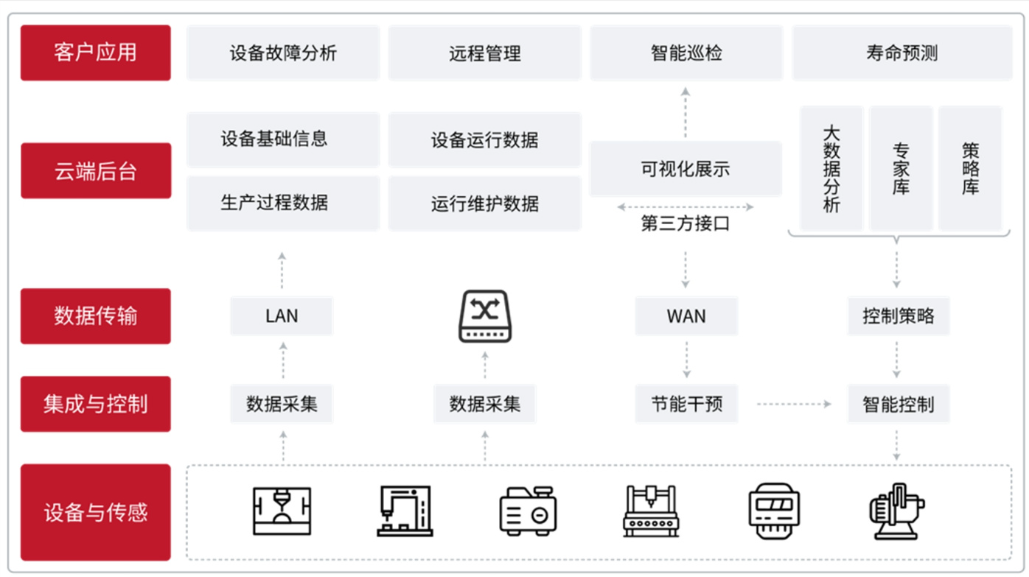

基于数字孪生技术、物联网技术等，该系统将设备的实际运行状态作为应用场景，通过构建同比例的设备数字孪生体，建立设备的生命周期电子管理档案，实现设备的全生命周期管理。系统通过采集设备现场的运行数据（如温度、振动、压力等）并与历史数据进行对比分析，保持物理实体与数字孪生体的实时同步，从而为设备提供预防性运维解决方案。

☀️4.1.2 系统应用场景

该系统在以下应用场景中表现出色：

• 设备故障分析：系统能实时监测设备状态，快速识别故障原因。
• 寿命预测：根据设备运行数据，预测设备寿命，提前做出维护决策。
• 远程管理：通过数字孪生模型，远程监控设备运行状态，减少现场检查需求。
• 工艺培训：通过可视化操作，提升员工对设备操作和维护的理解。
• 智能巡检：通过数字孪生体进行设备的定期巡检和监控，提升巡检效率。
• 远程运维指导：通过虚拟模型与现场设备的同步，进行远程运维支持，提升运维质量。

☀️4.1.3 系统优势

• 故障快速发现与解决：通过全生命周期的数字化管理，设备故障能够更快速地被发现和解决。
• 预测性维护方案：基于实时数据与历史数据的对比分析，预测性维护能够显著降低维护成本。
• 运维效率提升：实时同步和智能分析，使得设备运维更加高效，减少停机时间。
• 增强用户体验与降低成本：系统能提供高效的运维方案，减少了人工干预和成本，提高了用户体验。
• 强化企业核心竞争力：通过提升设备管理效率，降低运维成本，帮助企业增强竞争力。

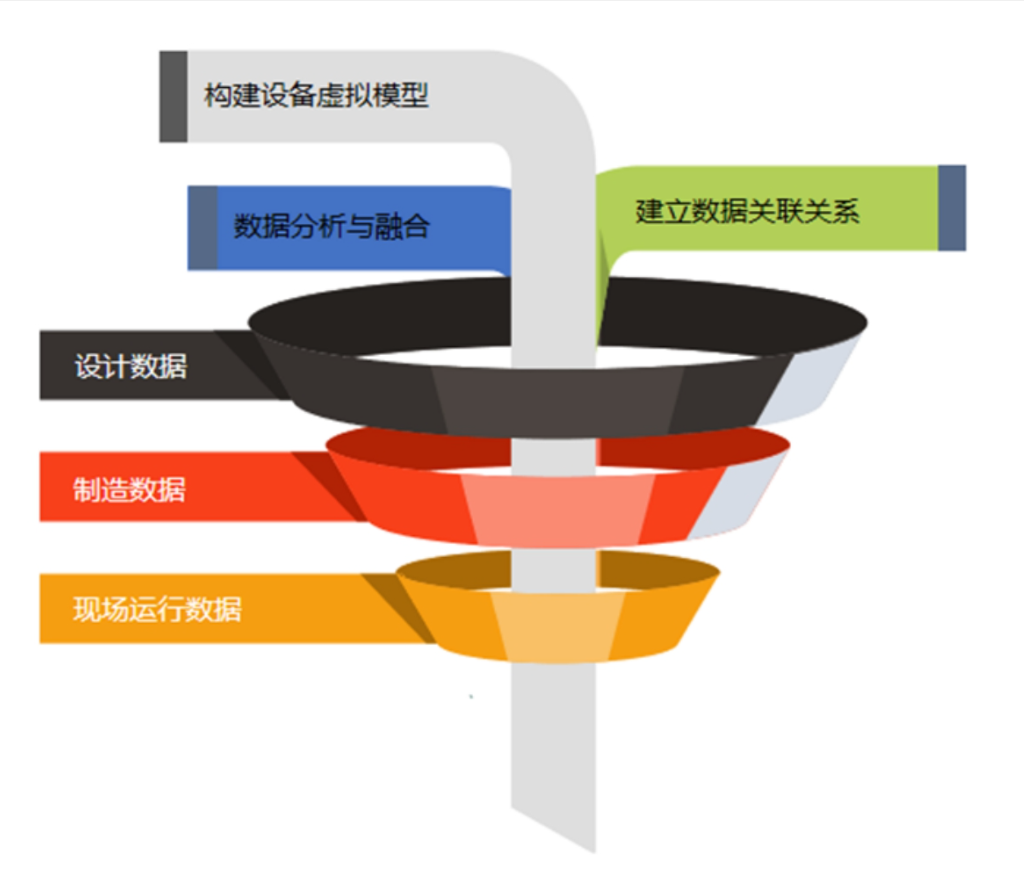

☀️4.1.4 设备数据分类

为了构建稳定、高效、可靠的设备虚拟模型，系统首先对设备数据进行分类，主要包括以下几类：

1. 设计数据：包括设备的基础信息、物理/几何数据、工艺数据等。
2. 制造数据：包括设备的测试数据、制造记录和运维数据等。
3. 现场运行数据：包括设备的实时运行数据、监测数据、环境数据、异常数据等。
4. 相关人员与管理数据：包括设备管理人员的信息、操作记录等。

☀️4.1.5 设备数字孪生模型构建方法

设备数字孪生模型的构建过程如图4-20所示。模型的设计需要考虑以下数据类型：

• 设备物理要素属性数据：包括设备的尺寸、重量、材质等。
• 设备运行动态数据：包括设备的实时运行状态，如温度、压力、振动等数据。
• 关联因素与约束数据：包括环境因素、外部影响等。
• 运维管理数据：包括维护记录、修理历史、故障记录等。
• 专家知识与行业标准数据：包括行业标准、专家的经验和判断等。

为便于存储与管理，模型设计时采用基于设备构件级的数据标准模式。即将设备、管线、结构等构件视为单独的对象，存储与其相关的所有属性及其之间的关联关系。这样不仅能更好地展示设备的结构和组成，还能提高数据管理的灵活性。

☀️4.1.6 数据预处理与管理

对原始数据的预处理是至关重要的，主要目的是确保数据的一致性、准确性和高质量。这些预处理操作包括：

• 数据清洗：去除无效或错误的数据，保证数据质量。
• 数据集成：将不同来源的数据进行整合，形成统一的数据集。
• 数据归约与变换：通过降维等技术，简化数据模型，减少冗余信息。
• 数据分析：采用关联规则、相关系数等先进的分析方法，提取与设备运维高度相关的关键数据。

通过这些预处理步骤，能够构建一个高效、可靠的数据仓库，并将其存储在设备大数据平台上，从而实现数据的深度融合与分析。这些数据不仅为设备的安全运行提供了可靠支持，还能帮助提升设备运维效率、降低运维成本，从而提升企业的核心竞争力。

🦋4.2 核心功能

☀️4.2.1 设备信息可视化管理

通过数字孪生技术，设备信息可以实现全面的可视化管理。具体表现为：

• 信息搜索与定位：系统能快速查询设备的基本信息，如设备的原厂信息、寿命周期、维修保养记录、负责人信息等。
• 便捷的设备定位：通过数字孪生体的建立，管理者可以精确定位设备的位置，便于对设备进行全方位的管理与维护。
• 提升管理效率与准确性：设备信息的可视化展示提高了信息查询的效率，避免了传统管理中信息不对称的问题，帮助管理者做出更准确的决策。

该系统为管理者提供了便捷的操作界面，有助于提升设备管理的效率和准确性。

☀️4.2.2 设备维修作业可视化管理

基于数字孪生技术，设备维修作业可以实现全过程的可视化与透明化管理。关键优势包括：

• 维修全过程透明化：系统记录并展示设备的维修、巡检和保养等信息，确保维修过程的透明可追溯。
• 提高维修效率：通过数字孪生技术，维修人员可以更快速地了解设备的状态及其历史维修记录，提高工作效率，减少故障响应时间。
• 降低运维成本：通过精确的设备管理和维护，避免了过度维护和错漏维修，降低了维护成本。
• 延长设备使用寿命：系统帮助优化维修方案，并持续改进设备运行状态，最大化设备的使用寿命。

该模块通过展示设备的维修和运维档案，确保设备在其生命周期内得到持续的优化和管理。

☀️4.2.3 设备管线可视化管理

在制造业和流程工业中，厂区内通常会布局大量与设备关联的管道和管网。为了高效管理这些设施，数字孪生技术能够发挥重要作用。具体表现为：

• 管线信息可视化：系统基于设备孪生虚拟模型和数据模型，展示管道的基本信息，包括管道材质、关联设备、参数、位置、设计年限等。
• 管线分布展示：系统将管线按类型进行建模，划分管线属性，并可视化展示管线在设备作用区域的分布情况，使管理者能够清楚了解管线布局。
• 实时数据监控与异常检测：系统能够实时查看设备的运行数据、监测仪表的状态、以及关联设备的异常或故障信息。
• 快速排查与处理问题：在设备出现异常或故障时，管理者可以通过孪生模型在线摸排设备关联的管线通道，快速定位问题并及时处理，防止故障扩展，保障设备和人员的安全。

🦋4.3 系统价值

当数字孪生技术应用于工厂设备智能管理系统后，可以实现对设备的全面监控与管理，提升工厂的运营效率和管理水平。具体应用优势包括：

☀️4.3.1 设备信息的可视化管理

数字孪生技术通过创建设备的虚拟模型，使设备的各种信息得以可视化管理，主要表现在：

• 全面监控与管理：工厂可以通过孪生模型，对生产过程中各类设备进行实时监控，跟踪设备的使用、运行、维护、维修等各方面信息。
• 全生命周期管理：孪生技术不仅用于设备设计与制造阶段，还能贯穿设备的整个生命周期，包括使用、维护、维修与更换等，确保设备得到全面的管理与维护。

这一管理方式为设备管理部门提供了实时的数据支持，帮助其及时了解设备运行状态、潜在故障风险，及早发现并解决问题。

☀️4.3.2 精准预测与问题解决

数字孪生技术能够对生产过程进行数字化监测与分析，带来以下优势：

• 业务与资源需求预测：通过大数据分析，系统可以准确预测工厂业务需求和资源需求的变化，提前进行资源调配，避免生产中的浪费或不足。
• 生产瓶颈识别与效率提升：系统能深入分析生产过程中的瓶颈问题，并提供解决方案，优化生产流程，从而提升整体生产效率。

☀️4.3.3 远程监控与自动化管控

数字孪生技术支持远程监控与自动化控制，能够显著优化生产过程：

• 减少人为操作：通过远程监控和自动化管控，数字孪生技术可以减少人为干预和操作失误，降低人为因素对生产质量的影响。
• 优化生产效率：自动化控制可以实时调整生产参数，避免过度或不足的操作，进一步提升生产效率。
• 提高生产质量：通过对设备的实时监控和分析，生产质量得到有效控制，减少生产中的缺陷与问题。
• 降低生产成本：通过精准的管控与优化，提高资源利用率，降低生产过程中不必要的成本。

☀️4.3.4 系统的综合作用

数字孪生技术在设备智能管理中的广泛应用，不仅改变了传统的制造业管理模式，还在以下方面发挥着重要作用：

• 制造业发展模式的转变：数字孪生技术使得制造业逐步向智能化、数字化转型，提升企业的竞争力。
• 生产效率与质量的提升：通过全程数字化监控与分析，优化生产流程，提升工厂整体生产效率和产品质量。
• 高效管理与决策支持：系统提供的数据支持为管理决策提供依据，帮助企业更高效地管理生产资源。

总体来说，数字孪生技术的应用在设备智能管理中发挥了巨大作用，不仅提升了工厂的管理效率和生产能力，还为企业带来了更高效的运营和竞争力。

🔎5.基于数字孪生的能耗监控及优化系统

为了适应低碳高效的生产模式，我们需要从产品制造、加工、装配和运输等全周期、全要素的生产制造流程出发，对智能制造仿真生产线的能耗进行评估。这个评估过程可以分为三个层次：工艺级、车间级、产品级，对不同层级的车间进行能耗评估。

产品能效评估是一项全生命周期的能效评估分析，该评估反映了所有要素和周期中能源的最大利用率。制造产品的能效评估需要考虑产品的设计、生产管理、销售和维修等不同阶段的能源消耗，精确计算各个阶段的能效，并通过优化分析来最大化能源利用率和生产效益。

工艺参数和能耗数据是评估能效的核心数据，需要通过对这些数据的深度分析，结合多指标优化分析、等效模型等方法来进行综合评价，找出能源消耗的薄弱环节和优化空间，从而提高生产效益。通过对智能制造仿真生产线的能耗评估和产品能效评估，实现低碳高效的生产模式，从而为企业带来更高的产出和更好的经济效益。

🦋5.1 系统架构

基于数字孪生的制造过程能耗评估与优化系统

基于数字孪生的制造过程能耗评估与优化系统为工厂提供了全面、实时的能耗监控和优化方案，旨在提升能源利用效率、减少能耗并提高经济效益。系统架构大体可以分为物理空间和虚拟空间两部分，各自承担不同的功能和作用。

系统架构概述

• 物理空间：由物理实体层和感知层构成，主要包括各类耗能单元及其实体。
• 虚拟空间：由数据库层、评估层和优化层构成，负责能耗评估、数据存储及优化决策。

该系统提供了一种高效、智能化的能耗评估与优化方案，成为工厂生产过程节能减排的重要技术支撑。

☀️5.1.1 物理实体层

物理实体层涵盖了所有可能影响生产进程和能耗的物理元素，具体包括：

• 物料资源：如原材料、半成品、辅助材料等。
• 人力资源：如操作人员、管理人员、质量检验人员等。
• 生产设备：如车床、铣床、CNC数控机床等。

物理实体层作为系统的闭环部分，需要根据虚拟空间输出的优化结果实时响应，并将设备的最新状态通过虚拟模型反映到虚拟空间中，从而进行持续优化。

☀️5.1.2 感知层

感知层负责通过多种设备对生产过程中的数据进行采集，包括：

• 设备：RFID、智能电表、红外传感器、通信网络等。
• 数据类型：固定数据与动态数据，涉及能耗及生产过程中的多源异构数据。

该层的核心功能是采集与能耗相关的各类数据，为后续的能耗评估与优化提供基础数据支持。

☀️5.1.3 数据库层

数据库层是系统的数据存储支撑，通常通过云平台进行承载。其功能包括：

• 能耗数据存储：存储生产过程中产生的各类能耗数据。
• 虚拟模型与实体存储：为虚拟模型和物理实体提供数据存储空间。
• 能耗物料清单：包括工厂ECBOM库、工程ECBOM库、制造ECBOM库等专用数据库，用于存储与能耗相关的详细信息。

☀️5.1.4 评估层

评估层是系统的核心层，主要负责能耗评估。其工作流程包括：

• 数据整合：将已建立的能耗模型、各类能耗物料清单库、实时监测数据、历史能耗数据等进行整合。
• 能耗评估：对当前能耗情况进行综合评估，分析能耗现状并进行多学科、多尺度的决策。
• 大数据分析：通过大数据分析技术，形成能耗经验知识库，提升评估准确性。
• 可视化展示：为管理者提供能耗流向和趋势的可视化展示，帮助其直观了解能耗动态。

评估层利用历史数据的自学习能力，通过数据分析提升评估的精准度。

☀️5.1.5 优化层

优化层是系统的高级应用层，负责根据评估结果提供能耗优化决策。其关键功能包括：

• 能耗优化：基于评估层的能耗评估结果和ECBOM转化模型，发现能耗瓶颈并给出优化改进方案。
• 实时反馈与控制：数字孪生体实时更新数据，反馈至生产过程，控制设备的运行参数（如转速、转角、润滑液使用、刀具类型等）。
• 闭环反馈机制：通过持续优化各机具、设备的运行参数，形成能耗监控与优化的闭环，确保生产过程的节能效果。

🦋5.2 系统功能

☀️5.2.1 能耗评估

基于数字孪生的生产过程能耗评估是指通过物理空间中的数据采集，统计和分类工厂各生产阶段的能耗情况，并在虚拟空间进行数据分析、预测与优化的过程。该过程的信息流如下图所示。

• 过程概述：系统首先根据物理工厂构建数字孪生体虚拟工厂，分别形成物理空间和虚拟空间。感知与采集设备对这两个空间中的数据进行获取，采集到的海量数据会通过系统进行处理。

• 数据处理：由于数据量庞大且复杂，通常会采用大数据技术进行筛选、清洗和整理，从而提升数据的可用性。处理后的数据将提取能耗特征，并进行分类，主要包括：

  • BOM数据：物料清单数据
  • ECBOM数据：工程物料清单数据
  • 历史数据：如以往的生产数据等
  • 其他可用数据

• 数据分析与优化：经过处理的孪生数据及其他可用数据将被导入信息服务系统进行仿真和优化。BOM和ECBOM数据则需要进一步转换、遍历，支持能耗特征的综合评估。

• 评估与反馈：通过信息服务过程，系统可以为工厂管理者提供全面的生产能耗状况并进行优化。评估与优化结果会通过反馈机制上传，实时下达优化指令，从而在物理空间中产生实际响应，实现更好的能效管理。

该方法的实施已经在制造业中得到了广泛的认可和良好的应用效果。

☀️5.2.2 用能反馈机制

基于数字孪生的生产过程能耗评估反馈机制，为制造业工厂的能源高效利用提供了新的方向。在数字孪生技术的支持下，工厂能够实现更精确的物理空间数据采集，同时随着时间的推移，数字孪生体中的BOM、ECBOM数据也得以更新，并且能实时反映多维度的用能情况。

• 数据采集与反馈：数字孪生技术使得物理空间中的真实数据能够被及时采集并反馈至虚拟空间。在虚拟空间中，信息服务系统对生产过程中的能耗进行预测、仿真与优化，并将优化结果反馈至物理空间的实体中。

• 用能调度与优化：通过结合实际生产过程，系统能够重新合理地分配能源和资源，实现物理空间中用能的调度与优化。系统能够直观展示高耗能环节，并对生产过程中的用能情况进行实时预测和仿真，确保生产能耗处于可控范围。

• 反馈机制与优化指令：数字孪生技术将实时采集的物理空间能耗数据上传至虚拟空间，对其进行优化预测。优化结果通过反馈机制实时下达，控制物理空间中设备和系统的运行，确保虚拟空间中的优化结果能够在实际生产中得到有效执行。

该反馈机制有效提升了制造服务的能耗监控与控制能力，不仅提高了能源利用效率，还改善了生产服务质量，同时也拓展了数字孪生技术在制造业中的应用领域。

🦋5.3 系统价值

(1)降低能源消耗和成本:通过对设备的能耗进行监测和分析，可以找到能源浪费和耗能高的设备，及时发现问题并排查，从而降低能源消耗和成本。

(2)提高设备效率:通过对设备的能耗进行分析，企业可以了解设备的工作情况和效率，从而优化生产计划和制定维护决策，进一步提高设备的效率和生产水平。这有助于企业在更短的时间内生产更多的高质量产品，提高企业的生产效率。

(3)环保减排:从能源消耗的角度出发对生产设备进行监测和分析，有助于实现环保减排，降低对环境造成的影响，具有社会效益。

🔎6.基于数字孪生的生产安全应急管理系统

制造业工厂涉及多种繁复的工序和复杂多样的生产设备，在生产过程中，可能会存在电击.、高温、有毒气体等危险因素，一旦发生安全事故，就会对工人的生命安全和企业形象带来严重影响。因此，国家和企业都高度重视安全生产，将是否发生安全事故作为评估企业生产运营水平高低的一项重要指标。

基于数字孪生和地理信息技术的安全可视化管理正逐渐渗入工厂的生产环节中。数字孪生建立了工厂的虚拟模型，使得生产运行过程可视化，企业工人可以通过数字界面得知设备状态和生产环境。与此同时，地理信息技术将设施信息与地理位置绑定，实现对特定区域危险因素的有效预警和隐患排查。这一数字化手段使得企业公共辅助、生产过程和生产线区域的危险信息在三维模型中得以实时展示和传递，实现报警信息的联动展示，提高了安全生产的效率，保障了生产过程的安全可靠性，维护了企业生产和社会发展的正常秩序。

🦋6.1 系统架构

保障工厂的生产安全一直是企业和政府的关注重点，生产安全应急管理平台的出现为监控和管理生产安全提供了全新的手段和想象空间。该平台建立在工厂三维模型的基础上，通过现代技术手段大大提升了生产安全的保障能力。

☀️6.1.1 平台概述

生产安全应急管理平台采用三维激光扫描技术获取工厂物体表面的三维数据，并通过逆向建模软件生成工厂的三维模型。该平台基于真实厂区，将厂区内的各类资产、设备、管道、作业区域和人员等进行直观展示。通过对这些数据的实时分析，平台能够及时预警潜在的安全隐患，从而有效提高工厂生产的安全系数。

• 虚拟场景的模拟与仿真：在平台的虚拟场景内，工厂的天空、雾霾和其他场景元素的真实度能够得到高度模拟和还原。平台通过三维漫游技术、碰撞检测技术、光线追踪技术、虚拟仿真技术等，实现对生产过程和操作流程的深度仿真，能够更加精确地模拟出复杂的生产和操作环境，进而帮助管理者发现潜在的风险并进行有效预防。

☀️6.1.2 平台架构

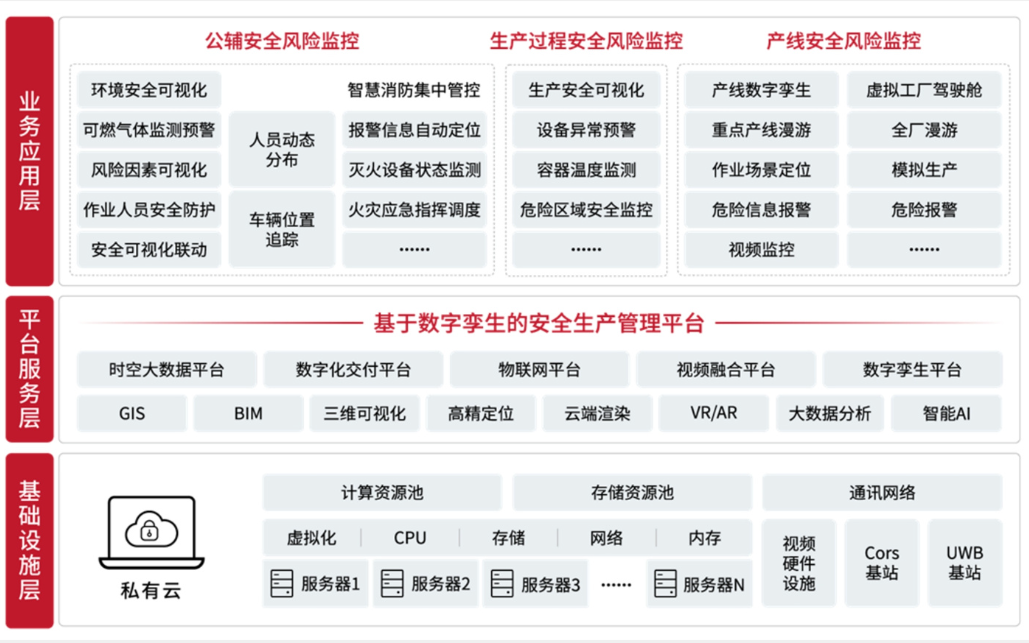

该生产安全应急管理平台的架构包括三个层次：基础设施层、平台服务层和业务应用层。

• 基础设施层：该层是平台的硬件支撑层，主要包括：

  • 主机、网络资源
  • 摄像头、传感器
  • 定位设备等基础设施

• 平台服务层：依托数字工厂基础信息平台，平台服务层为业务应用层提供以下关键服务：

  • 地理信息资源服务：提供工厂内外部的地理位置信息。
  • 物联网数据服务：通过连接物联网设备，实时采集设备、生产线等相关数据。
  • 三维引擎：支持三维模型的渲染与仿真，确保虚拟环境与现实环境的高度一致性。
  • AI视频识别：通过视频监控与人工智能技术分析，识别潜在的安全隐患。

• 业务应用层：这是面向用户的应用级产品，直接为用户提供具体功能。包括：

  • 监控功能：实时监控工厂内的生产状况与安全情况。
  • 预警功能：当平台检测到潜在的安全隐患时，及时发出预警信号。
  • 数据统计与分析：提供详细的数据统计与安全分析，帮助管理者更好地做出决策。

☀️6.1.3 平台的作用与优势

生产安全应急管理平台通过其三维建模、数据采集和智能分析功能，实现了工厂安全管理的全面提升，具有以下几个显著优势：

• 实时监控与预警：通过全面的监控，平台能够实时捕捉生产过程中可能出现的安全隐患，并发出及时预警。
• 高效仿真与预测：利用虚拟仿真技术，平台能够精准预测可能的安全事故，为工厂提供可操作的预防方案。
• 智能化决策支持：结合AI分析技术，平台能够分析大量数据，发现潜在的风险点并提供优化建议，帮助决策者做出更精准的决策。

🦋6.2 系统功能

工厂生产安全应急管理系统是为保障生产安全所设计的一种监测和管理体系，主要围绕安全风险监控及应急管理两个维度进行构建，从而在保障工人生命安全和工厂经济效益方面发挥着重要的作用。

在安全风险监控方面，系统主要包含公辅安全风险监控系统、生产过程安全风险监控系统和生产线安全风险监控系统。公辅安全风险监控系统主要针对厂区内的用电、供水、供气和消防等基础设施进行监控，确保设施运行稳定和安全，降低事故风险。生产过程安全风险监控系统主要关注生产过程中的设备运行状态.操作人员操作情况、材料使用情况等，确保生产过程的安全和质量。生产线安全风,险监控系统则主要监控生产线各个关键环节，如传感器、传动装置等，确保生产线的稳定性和安全性。

在应急管理方面，系统不仅能快速、准确地响应各种风险，而且还能针对事件进行分析和处理，最终保障事件得到妥善解决和控制。

工厂生产安全监控系统实现了从全局到微观、从公辅到生产甚至到生产线的安全风险监控以及应急处置管理。

☀️6.2.1 公辅安全风险监控

用能安全监控

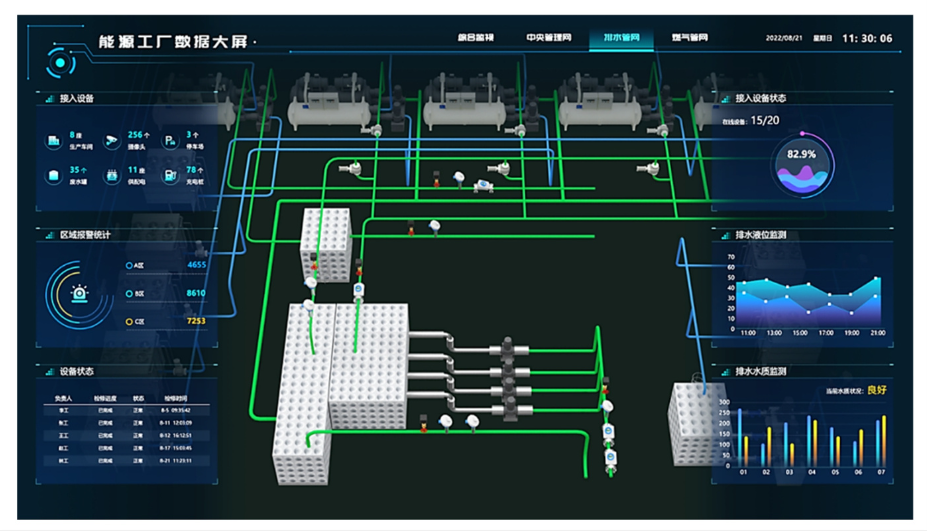

• 系统特点：结合工厂三维地图，实时呈现用气、用热等管网的能源数据，帮助管理人员精准掌握各计量点的位置和实时状态。
• 功能：
  • 整合能源数据至三维地图，直观展示各类能源管网信息。
  • 提供生产、运维支持，优化气体能源管理。
  • 安全监测：气体泄漏预警、排水器巡检、阀门周边信息查询等，能通过“一个图”展示安全隐患。
  • 定位手环：监测作业人员的位置、心率等，系统可远程响铃提醒作业人员注意安全，特别是有异常气体浓度时。
  • 实时可视化：可通过设备和人员定位图像，显示作业区的环境风险、可燃气体等，为生产车间提供全景视图。


消防安全监控

• 系统特点：基于物联网技术，整合消防设施与监测系统，支持厂区内大范围消防报警主机集中管控。
• 功能：
  • 实时监控烟感、温感设备，自动报警并提供具体位置。
  • 监控消火栓、消防水箱、水泵等设备，确保其工作状态。
  • 整合三维设备模型，出现设备故障时自动告警并定位。
  • 远程监控与智能分析：自动推送疏散路线，配合安全培训与演习，提高应急反应能力。

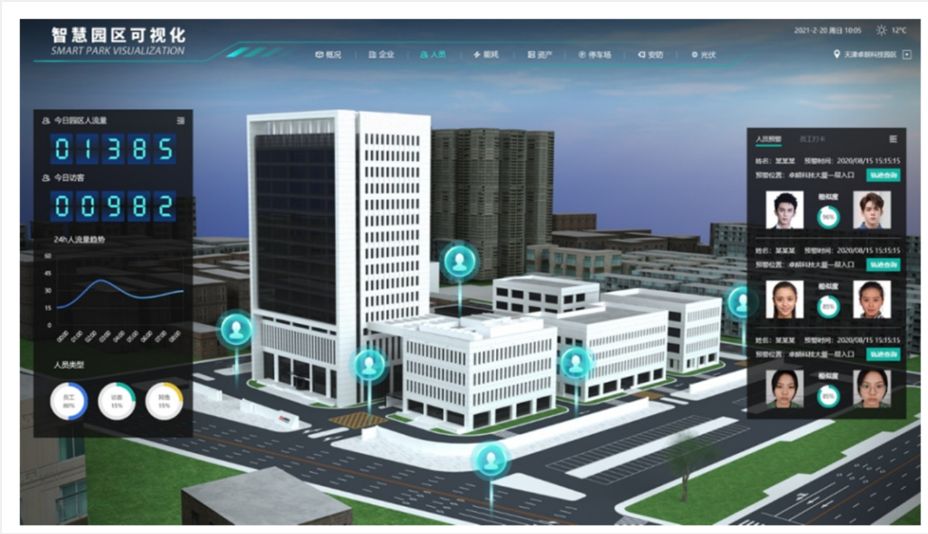

人员安全监控

• 系统特点：集成智慧考勤、门禁管理与员工动态监控，提升企业员工管理效率。
• 功能：
  • 门禁管理：统一管理员工通行权限，避免人为安全隐患。
  • 考勤管理：自动生成考勤报表，提高效率。
  • 员工动态监控：实时掌握员工分布，紧急时能快速调度，保障企业管理和应急响应。

☀️6.2.2 生产过程安全风险监控

• 系统特点：通过三维场景建立电子围栏，对作业区域进行安全监控。
• 功能：
  • 监控生产设备、运输线路及高温高压区域，避免潜在危险。
  • 电子围栏：实时监控人员活动范围，超出时报警。
  • 视频智能识别：实时监控人员与设备状态，及时发现异常并采取应急措施，保障生产安全。

☀️6.2.3 生产线安全风险监控

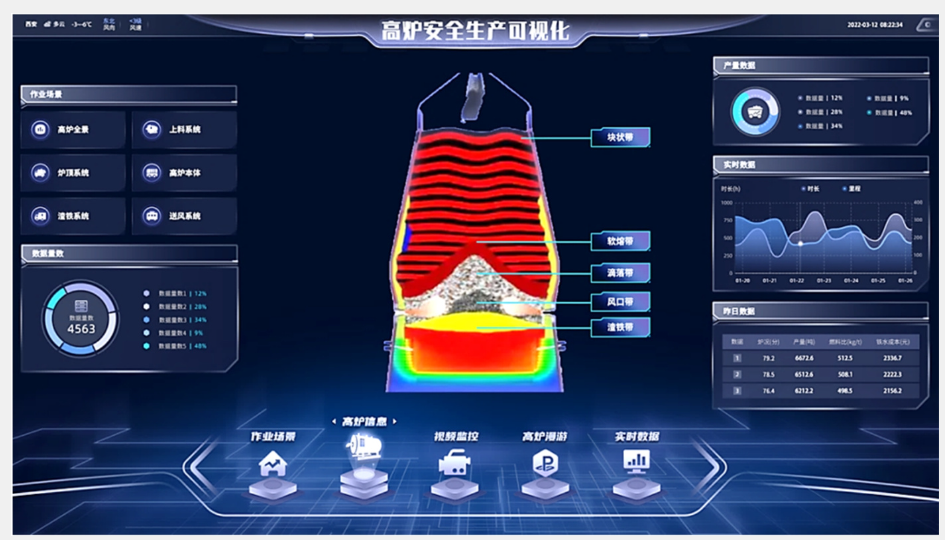

• 系统特点：数字孪生技术用于钢铁行业生产线安全监控，确保冶炼过程安全、高效和稳定。
• 功能：
  • 数字孪生模拟：整合物理模型、传感器数据和历史状态，虚拟仿真高炉冶炼过程。
  • 实时监控与优化：全天候监测高炉状态，自动诊断并优化炉况。
  • 预警功能：及时获取危险信息，进行紧急处理，降低事故发生率，保障人员安全与设备稳定。

☀️6.2.4 安全应急预案数字化管理

• 系统特点：电子化管理安全预案，快速响应应急事件。
• 功能：
  • 预案管理：通过事前分析设定应急预案，系统关联相关责任人及资源。
  • 自动响应：当报警信息发生时，系统自动弹出预案，并通知相关责任人，减少人为疏漏。

🦋6.3 系统价值

1. 提升安全管理水平
   数字孪生系统通过虚拟建模技术，能够全面模拟工厂环境、设备及人员的状态。结合数据采集与分析，系统可以帮助企业识别潜在的安全风险，进而提升整体的安全管理水平。

2. 减少安全事故发生概率
   利用数字孪生技术，企业可以对实际工厂环境进行实时监测和模拟。系统能够及时发现潜在的安全风险，帮助企业采取有效的防范和控制措施，从而显著减少安全事故发生的概率。

3. 降低安全事故损害
   数字孪生系统支持模拟演练，帮助企业制定并完善安全应急预案。通过演练，企业可以熟练应对突发事件，降低事故发生时的损害程度，避免财产损失和人员伤亡。

4. 提高企业经济效益
   基于数字孪生系统，企业可以根据实时运营数据进行科学优化，减少设备故障和停机时间。这样一来，生产效率得到提升，损失减少，最终有助于提高企业的整体经济效益。
