🚀前言

在当今快速发展的科技时代，数字孪生技术正成为推动工业智能化转型的重要力量。通过将物理实体与其虚拟模型相结合，数字孪生技术不仅实现了对产品和系统的实时监控，还促进了数据驱动的决策制定和优化管理。这一技术的广泛应用，不仅提高了生产效率，还降低了运营成本，助力企业在激烈的市场竞争中保持优势。

本文将深入探讨数字孪生技术的整体体系，包括其核心概念、基本构成及关键应用。我们将分析数字孪生如何通过实时数据采集、建模与仿真、数据分析等环节，形成一个完整的闭环系统。同时，结合实际案例，展示数字孪生技术在不同领域中的成功应用及其带来的显著效益。

🚀一、数字孪生技术体

数字孪生体就是把物理世界中的一个对象，以数据的形式映射到数字空间当中，它不是对物理对象的简单克隆，而是一套独立于物理对象的数字系统。本节就来介绍数字李生体技术的相关内容。

🔎1.概念

🦋1.1 数字孪生体的概念与发展

数字孪生体不仅仅是对物理对象内部状态和外部环境的静态还原，它还能够与物理世界进行实时互动，为工业和工程等领域提供强大的数字化支持。数字孪生体的内涵远远超出了传统的建模和仿真技术，因此需要为其创造一个超越“建模+仿真”的新概念来应对当今的复杂需求和挑战。

数字孪生体作为现实世界的虚拟表示，不仅包括物理对象，还涵盖了过程、关系和行为等元素。它通过数字技术将实体对象映射到数字空间，以进行更加精准的监控、分析、预测和优化。

🦋1.2 数字孪生体的功能与应用

1. 虚拟现实与物理世界的互动

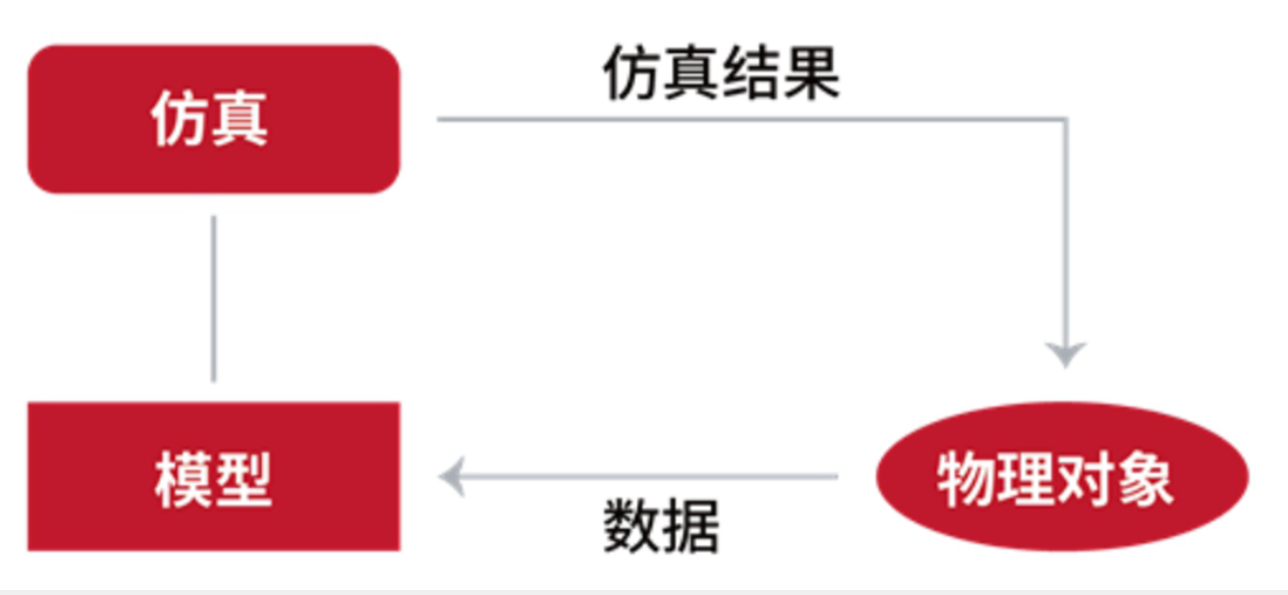

   数字孪生体的一个重要特征是能够实现虚拟世界和物理世界的实时互动。通过传感器和历史数据反馈，数字孪生体能够动态地仿真实体对象的状态变化，提供更高效的决策支持和预测能力。

2. 多维度的数字模型集成
   例如，**地理信息系统（GIS）**可以创建自然环境和人工环境的数字孪生体，结合不同类型的数据和模型，实现对整个工程生命周期的可视化管理。GIS技术不仅增强了数据捕获和集成能力，还提供了对未来的预测分析、自动化决策支持，以及更高效的信息共享和协作功能。

3. 推动第四次工业革命
   数字孪生体作为一项基于开放架构的新一代数字技术，是推动第四次工业革命的核心技术之一。随着平台生态的形成和网络效应的作用，数字孪生体的产业链将逐步发展壮大。数字孪生体产业的发展，已经吸引了大量企业投入资源，尤其是通过打造数字平台生态，进一步推动行业的数字化转型。

🦋1.3 数字孪生体的核心特征

1. 动态仿真与精准反馈
   数字孪生体不仅仅是设计图纸的静态展示，它是基于物理设计模型、传感器数据以及运行历史数据进行的动态仿真。这种仿真使得数字孪生体能够“动”，并且随着本体物理世界的变化而更新。它能够模拟实体对象在现实中的行为和反应。

2. 物理世界的数字映射
   数字孪生体是对物理世界中对象的“克隆”，通过数据的映射和建模，创造出一个与实体对象高度一致的数字版本。这种数字孪生体在虚拟空间中模拟和优化物理对象的行为和特性，为设计、生产和维护提供精确的数据支持。

3. 信息建模与智能制造
   数字孪生体本质上是一种信息建模技术，通过在数字虚拟世界中建立与现实世界实体对象完全一致的数字模型，推动智能制造的实现。随着传感器和低功耗广域网技术的发展，数字孪生体能够将物理世界的动态实时反馈到数字世界，实现更高效的监控和管理。

🦋1.4 数字孪生体的技术体系与竞争力

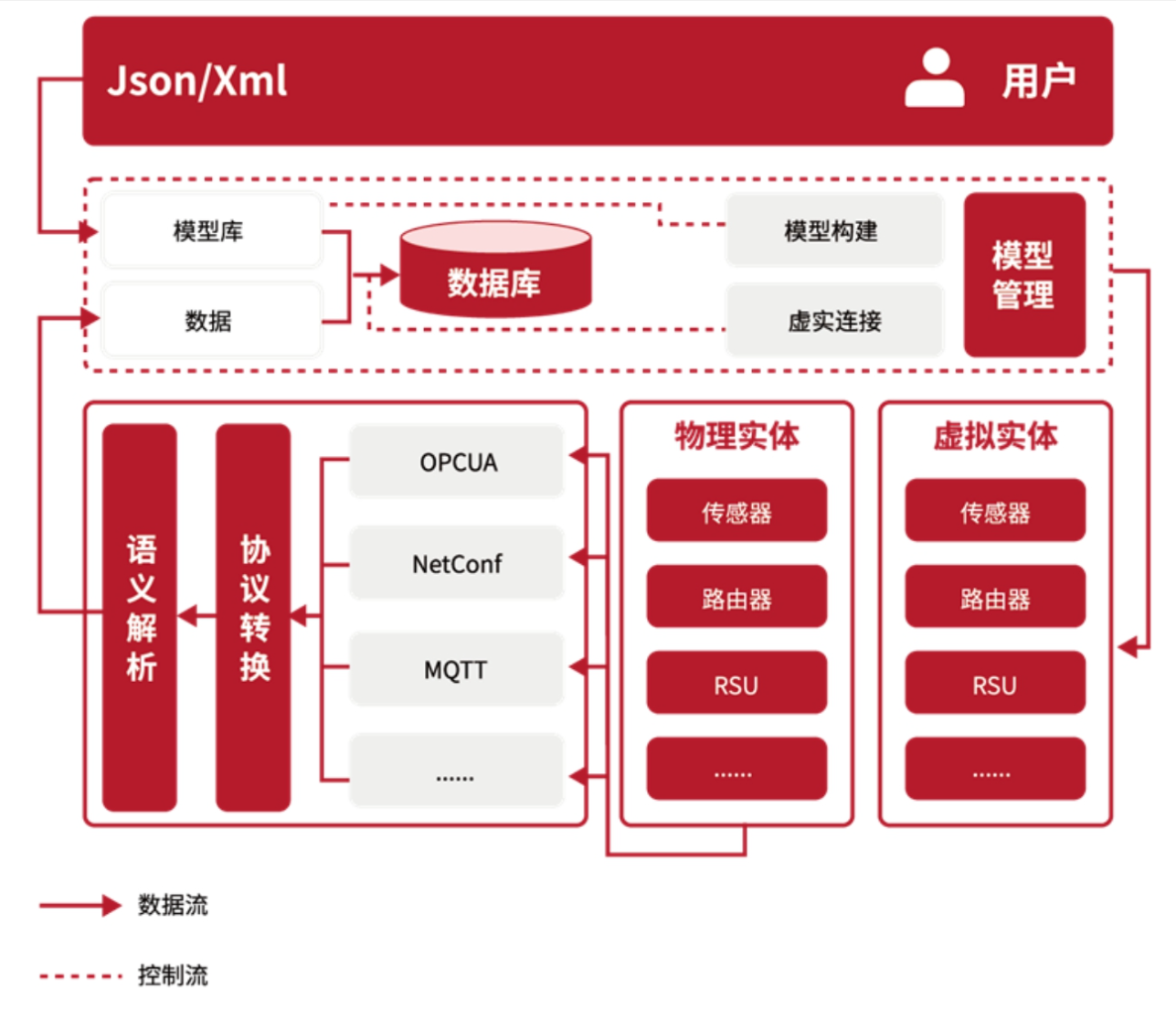

数字孪生体的技术体系非常庞大，涉及多个技术领域，如：

• 感知控制：通过传感器和数据采集设备获取实时数据。
• 数据集成与模型构建：将不同来源的数据进行集成，构建准确的数字模型。
• 模型互操作与业务集成：确保不同系统间的无缝连接与协同工作。
• 人机交互：为用户提供更为直观和便捷的操作界面。

数字孪生体技术的竞争实际上是云计算、大数据、3D建模、工业互联网和人工智能等先进信息通信技术（ICT）的综合博弈。这些技术共同推动数字孪生体从静态的仿真走向动态的智能化应用。

🦋1.5 数字孪生体的商业价值与智能化应用

1. 产品性能提升
   数字孪生体的虚实融合和映射能够帮助企业持续改进产品性能，提升产品在市场上的竞争力。通过精准模拟产品的使用情况，可以提高产品的安全性、可靠性和稳定性。

2. 成本优化与盈利提升
   通过数字孪生体技术，企业可以在产品的结构、材料、制造工艺等方面进行优化，减少不必要的成本支出，提升企业的盈利能力。

3. 智慧化与应对不确定性
   在人工智能的支持下，数字孪生体可以在动态变化的环境中作出自主决策，变得更加智能。它不仅能够应对已知的情况，还能包容并应对未来的不确定性，通过不断自我学习和优化，提升产品和系统的整体表现。

🦋1.6 数字孪生体的未来前景

随着数字孪生体技术的不断发展，它的应用将在未来的工业领域中发挥越来越重要的作用。其优势不仅体现在产品设计和生产优化上，还将在智能化生产管理、协同合作和高精度模拟等方面带来深远影响。数字孪生体将推动工业领域更加智能化、高效化和可持续发展的未来。

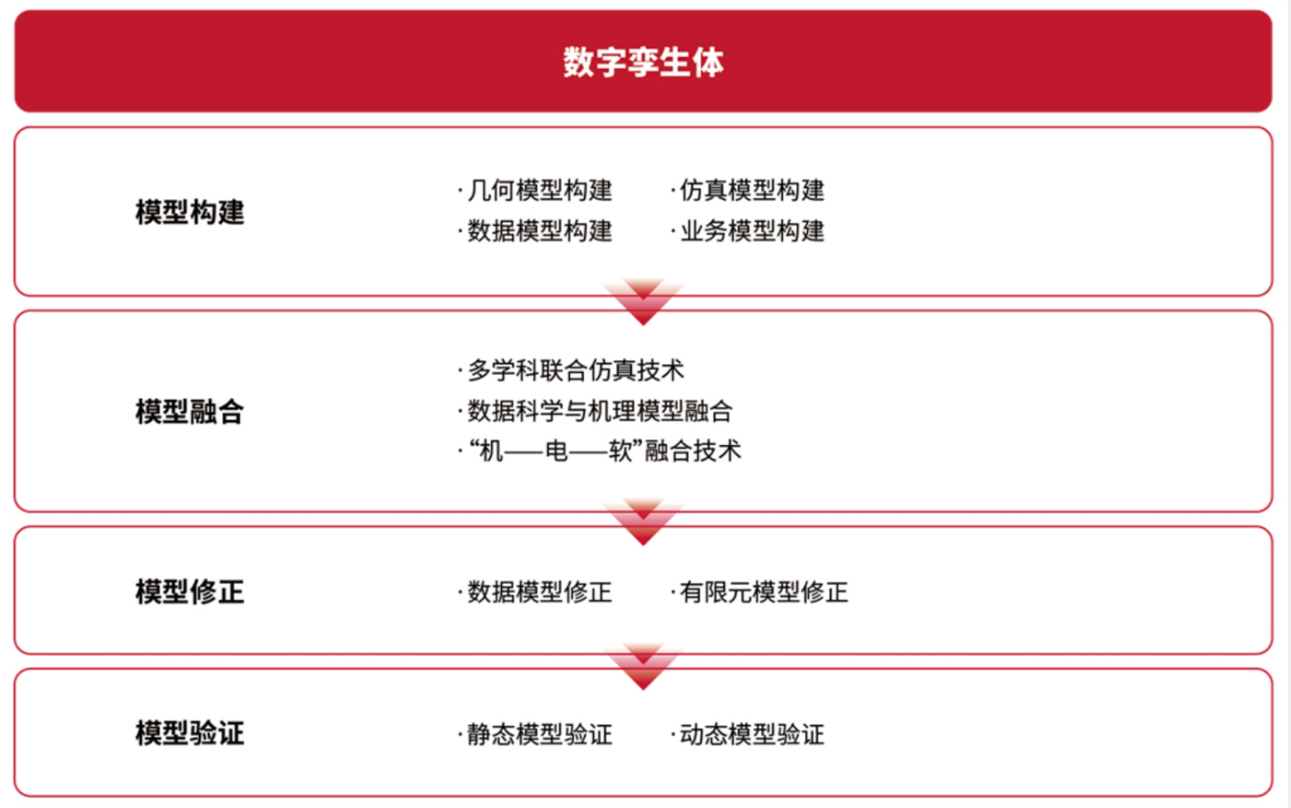

🔎2.技术体系

🦋2.1 模型构建

模型构建需要完成多领域、多学科的模型融合，以实现物理对象各领域特征的全面刻画。建模后的虚拟对象能够表征实体对象的状态、模拟其在现实环境中的行为、分析物理对象的未来发展趋势。

• 数字化建模技术：这是实现数字孪生的源头和核心技术，也是“数字化”阶段的关键所在。
• 模型实现方法：主要涉及建模语言和模型开发工具，聚焦如何从技术层面实现数字孪生模型。目前，数字孪生建模语言有Modelica、AutomationML、UML、SySML及XML等。
• 建模工具：一些模型使用通用建模工具（如CAD等）开发，更多模型则是基于专用建模工具（如FlexSim和Qfsm等）进行开发。

🦋2.2 模型融合

模型融合技术支持跨领域、跨类型和跨尺度的复杂孪生模型构建，推动数字孪生的全面应用。

• 跨领域模型融合：主要是多物理、多学科的模型融合技术，用于构建更全面的孪生模型。例如：

  • ANSYS Simplorer：提供多物理场建模仿真解决方案，能够外部输出复杂模型融合的数字孪生构建服务，帮助构建系统级数字孪生模型。
  • 贝加莱MapleSim Connector：实现多学科联合仿真，统一不同领域仿真工具的接口，构建系统级数字孪生应用。

• 跨类型模型融合：有效实现仿真模型和数据模型的互操作，缩短仿真求解时间。例如，ANSYS利用深度学习算法进行CFD仿真，大大缩短仿真模拟时间：

  • 之前使用16核工作站需要2小时计算，现在使用笔记本电脑只需3秒钟。

• 跨尺度模型融合：通过建模工具融合不同时间、空间尺度的模型，使得数字孪生能够融合微观和宏观的多方面机理。例如：

  • 西门子自动驾驶汽车PAVE：集成了从芯片设计到整车模型及交通流量等不同领域和尺度下的模型，形成不同尺度的孪生模型融合能力。

🦋2.3 模型修正

模型修正技术的目的是不断提升数字孪生模型的精度，确保其与实际物理对象的高度一致。

• 数据驱动修正：基于实际运行数据持续修正模型参数，这是保证数字孪生精度的关键手段。目前，数据科学和仿真模型都具备相应的模型动态调整技术。

  • 在线机器学习：基于实时数据持续驱动数据模型进行完善，常见工具如TensorFlow、Scikit-learn等，支持实时更新模型。

• 有限元仿真模型修正：基于试验数据或实测数据对原始有限元模型进行修正。许多仿真工具（如达索、ANSYS、MathWorks等）都提供有限元模型修正的接口或模块，支持基于实验数据的动态修正。

🦋2.4 模型验证

在模型构建、组装或融合之后，必须通过模型验证技术来确保模型的正确性和有效性。

• 验证过程：模型验证是检验模型输出与物理对象输出是否一致的过程。为确保模型的精准性，首先需要验证单元级模型，以保证基本单元模型的有效性。

• 组装或融合后的验证：由于模型在组装或融合过程中可能引入新的误差，导致结果不够精准。因此，需要在保证基本单元模型的高保真度基础上，对组装或融合后的模型进行进一步的验证。

• 验证与校正迭代：如果模型验证结果满足需求，则可以进一步应用；如果不能满足需求，则需要进行模型校正。这个过程是一个迭代的过程，即校正后的模型需要重新验证，直到满足最终应用需求。

🦋2.5 底层技术

数字孪生体系涉及多个底层技术，包括基础技术和关键技术，主要涵盖感知、网络、建模和仿真等方面。

☀️2.5.1 基础技术：感知

感知是数字孪生体系架构中的基础，起着至关重要的作用。在完整的数字孪生系统中，获取物理环境和组成部件状态数据是实现物理对象与数字孪生系统之间精准映射和实时交互的关键。

• 感知技术要求：

  • 精确可靠的物理测量技术
  • 数据间的协同交互
  • 确定物体在空间中的位置和唯一标识
  • 确保设备的可信性和可控性

• 目标：建立全域、全时段的物联网感知体系，实现物理对象运行态势的多维度、多层次精准监测。

☀️2.5.2 基础技术：网络

网络是数字孪生系统的基础设施，支撑着数据的实时传输和交互。它不仅为数字孪生系统的状态数据提供传输基础，还能推动物理网络和设备的创新，提高效率和降低成本。

• 网络要求：

  • 支持超低时延、高可靠性、精同步和高并发等特性
  • 高度灵活，适应不断更新的通信模式
  • 高速数据上传和极限设备连接，满足物理环境的需求

• 目标：提供丰富的网络接入技术，实现物理网络的智慧化运维，打破“黑盒”和“盲哑”状态，让设备和系统更加透明和智能。

☀️2.5.3 关键技术：建模

建模是数字制造中用于描述物理世界的技术，涵盖产品、资源、信息、组织、决策和生产过程等方面。数字孪生的建模是将物理世界的对象数字化并形成模型，使计算机和网络能够识别和分析。

• 需要描述的对象：

  • 产品：生命周期需要多种产品和过程模型
  • 资源：包括机器设备、资金、物料、人力等
  • 信息：采集、处理和运用的全过程信息
  • 组织与决策：优化决策需要模型化组织与决策过程
  • 生产过程：实现生产和调度过程优化


• 模型类型：

  • 物理模型：实体的客观存在（如飞行器、船舶等）
  • 形式化模型：通过规范方法表达的抽象模型（如数学模型）
  • 仿真模型：通过仿真语言转换的模型，用于计算机模拟

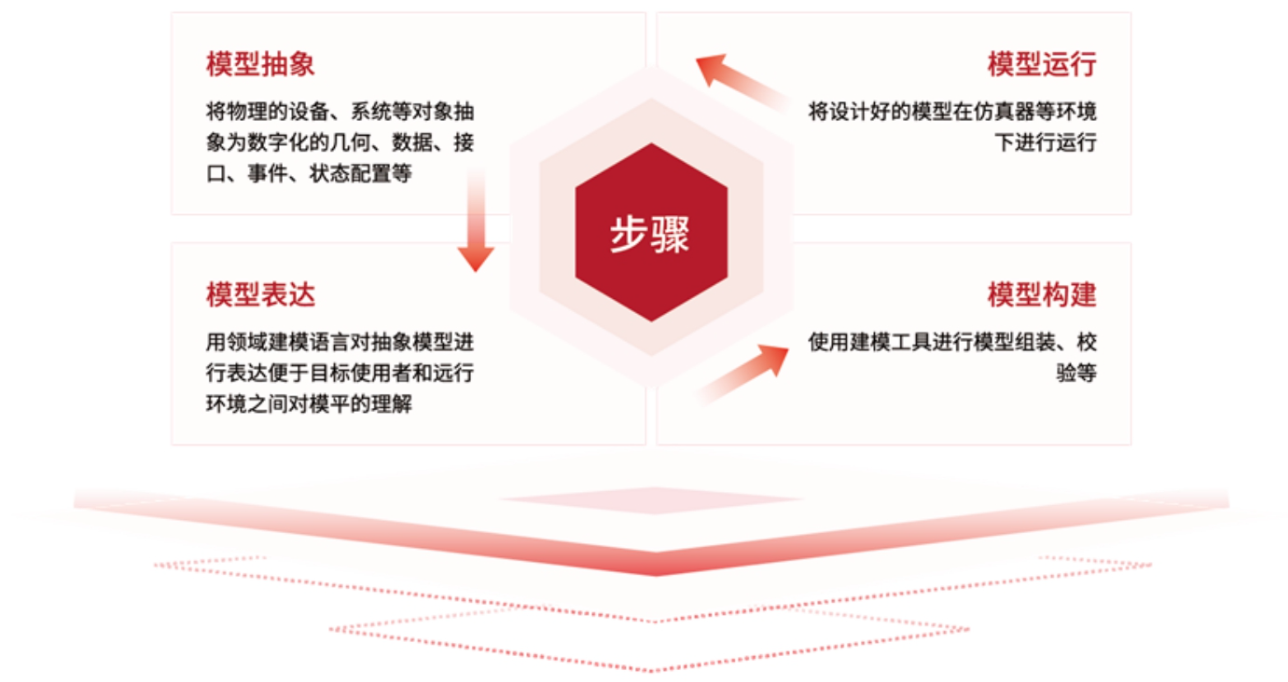

• 建模流程：包括几何模型、信息模型、机理模型等多个层面，通过模型融合实现对物理实体的全面刻画。不同的建模方法（如静态/动态建模、连续/离散建模、随机/确定性建模等）适用于不同的系统层级。

☀️2.5.4 关键技术：仿真

仿真是数字孪生中的重要技术，通过建立系统模型并进行实验，以模拟物理系统的特性。与传统仿真相比，数字孪生强调虚实共融和实时交互，贯穿物理系统的全生命周期。

• 仿真定义：

  • 模拟：选择一个系统的特征，用另一系统来表示
  • 仿真：用硬件或计算机系统模拟数据处理和程序执行

• 仿真技术基础：基于控制理论、相似理论、信息处理技术等，使用计算机和专用设备对系统进行实验，并通过分析数据做出决策。

• 数字孪生仿真：

  • 通过数字模型模拟物理实体在真实环境下的行为
  • 强调实时交互和高频次迭代
  • 扩展到健康管理、远程诊断、智能维护等领域
  • 支持对物理对象的分析、预测、诊断和训练

🔎3.小结

🦋3.1 数字李生体技术概述

数字李生体技术是一种基于工业数字孪生理念的先进技术，其核心是建立和维护一个与实际系统相对应的数字孪生体。数字李生体不仅是实际系统的几何形状和物理特性的复制，还包括实际系统的运行状态、传感器数据、控制参数等信息。通过实时同步更新数字李生体，可以实现对实际系统的实时监测、分析和优化。

🦋3.2 数字李生体驱动的应用准则

数字李生体驱动的应用遵循以下关键准则：

1. 信息物理融合是基石
   信息物理融合贯穿于数字李生体的应用中，是实现功能的基础。物理要素的智能感知与互联、虚拟模型的构建、李生数据的融合、连接交互的实现等，都离不开信息物理的紧密结合。这个过程不仅是产品全生命周期的必需环节，也是数字李生体应用的根本。没有信息物理的融合，数字李生体应用就如同空中楼阁，缺乏实际意义。

2. 多维虚拟模型是引擎
   多维虚拟模型是数字李生体应用的核心组件，是实现产品设计、生产制造、故障预测、健康管理等功能的关键。在数据驱动下，虚拟模型将理论转化为现实，发挥着推动系统各项功能的作用，是数字李生体的“心脏”。因此，缺少多维虚拟模型，数字李生体应用将失去核心驱动力。

3. 李生数据是驱动
   李生数据是数字李生体的核心要素，它来源于物理实体、虚拟模型和服务系统。在数据融合和处理后，李生数据贯穿于系统各个部分，推动其运转，是数字李生体应用的“血液”。没有多元融合数据，数字李生体应用将失去动力源泉。

4. 动态实时交互连接是动脉
   动态实时交互连接是数字李生体系统的“动脉”。通过实时的数据流动和信息交换，系统能够保持灵活、响应迅速，确保与实际系统的紧密同步。只有实现了动态实时的交互，数字李生体才能真正体现其智能、精准和高效的特性。

这些准则强调了数字李生体的复杂性和多层次集成要求，揭示了它在工业、制造业等领域中的广泛应用潜力。
