基于双闭环PI的SVPWM控制器simulink建模与仿真

1.课题概述

       基于双闭环PI的SVPWM控制器simulink建模。包括da转换为abc，abc转换为dq，clark变换模块，电路模块，PI控制器，SVPWM模块等核心模块。

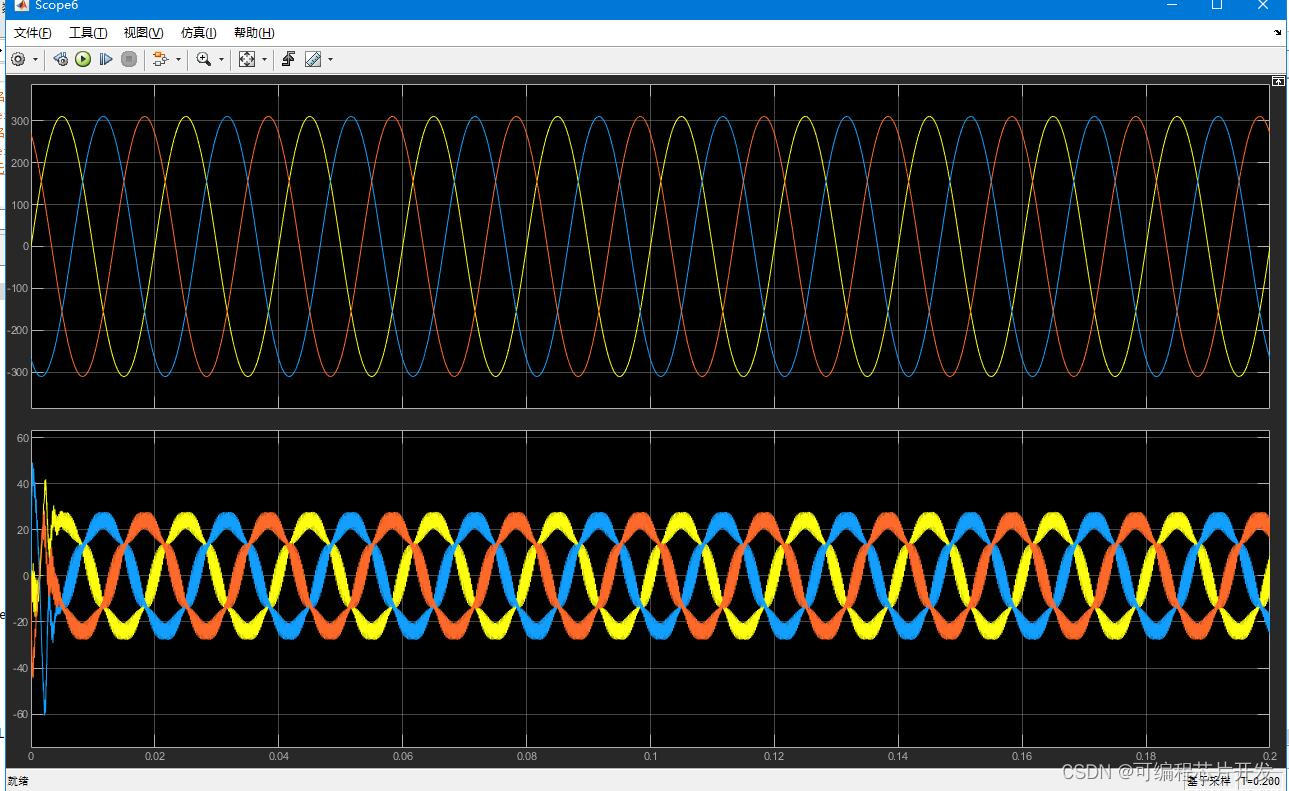

2.系统仿真结果

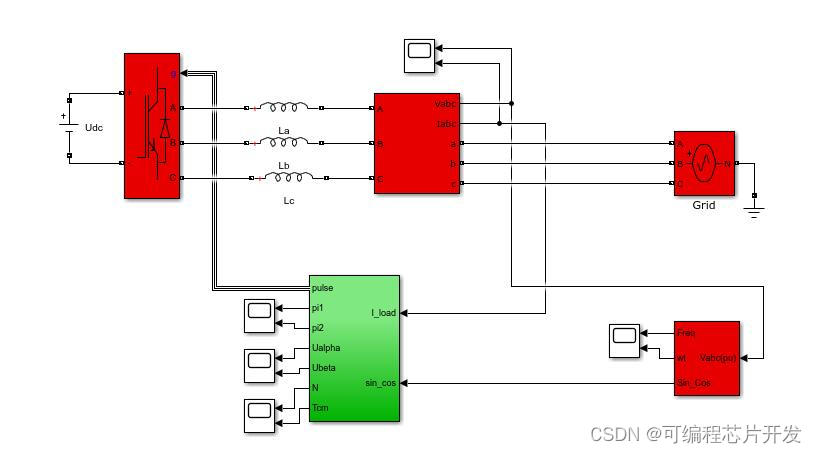

3.核心程序与模型

版本：MATLAB2022a

4.系统原理简介

       基于双闭环PI的SVPWM控制器是一种高效、高精度的电机控制策略，主要用于交流电机的控制。该控制器结合了空间矢量脉冲宽度调制（SVPWM）和双闭环PI控制算法，以实现电机的高性能控制。

4.1 SVPWM原理

       SVPWM是一种基于空间矢量理论的PWM控制策略，其主要思想是通过控制三相电压的幅值和相位，来合成一个旋转的磁场矢量，从而驱动电机旋转。SVPWM具有电压利用率高、谐波小等优点，因此在电机控制领域得到了广泛应用。

4.2 双闭环PI控制算法

       双闭环PI控制算法是一种常用的电机控制算法，其主要思想是通过两个闭环控制器来对电机的转速和电流进行控制。其中，转速环作为外环，用于控制电机的转速；电流环作为内环，用于控制电机的电流。两个闭环控制器都采用PI（比例-积分）控制算法，以实现对电机的精确控制。

4.3 基于双闭环PI的SVPWM控制器实现过程

基于双闭环PI的SVPWM控制器实现过程主要包括以下几个步骤：

转速环PI控制器设计：根据电机的数学模型和性能指标，设计转速环PI控制器的参数，包括比例系数Kp和积分系数Ki。这个过程需要根据电机的实际情况进行调整和优化。

       电流环PI控制器设计：根据电机的数学模型和性能指标，设计电流环PI控制器的参数，包括比例系数Kp和积分系数Ki。这个过程也需要根据电机的实际情况进行调整和优化。常用的电流环PI控制器有d-q轴电流PI控制器等。

       SVPWM算法实现：根据电机的三相电压和电流，计算SVPWM算法的输入量，包括电压矢量的大小和方向。这个过程需要根据SVPWM算法的原理和实现方法进行计算。

       双闭环PI控制器与SVPWM算法结合：将转速环和电流环的输出量作为SVPWM算法的输入量，通过SVPWM算法计算出三相电压的PWM波形，并输出到电机驱动器中，以驱动电机旋转。这个过程需要保证转速环和电流环的输出量与SVPWM算法的输入量之间具有良好的匹配性和稳定性。

4.4 基于双闭环PI的SVPWM控制器原理

       基于双闭环PI的SVPWM控制器的数学公式推导涉及到多个方面，包括电机的数学模型、转速环和电流环的PI控制器设计、SVPWM算法的实现等。下面是一些关键的数学公式：

转速环PI控制器的数学表达式：

ΔU = Kp * (ωref - ω) + Ki * ∫(ωref - ω)dt

其中，ΔU为转速环的输出量，ωref为电机的参考转速，ω为电机的实际转速，Kp为比例系数，Ki为积分系数。

        电流环PI控制器的数学表达式：

ΔId = Kp * (Iref - I) + Ki * ∫(Iref - I)dt

ΔIq = Kp * (Iqref - Iq) + Ki * ∫(Iqref - Iq)dt

        其中，ΔId和ΔIq分别为d-q轴电流环的输出量，Iref和Iqref分别为d-q轴的参考电流，I和Iq分别为d-q轴的实际电流，Kp和Ki分别为比例系数和积分系数。

SVPWM算法的数学表达式：

Va = Vdc * (2/3) * (Sa + Sb/2 + Sc/2)

Vb = Vdc * (2/3) * (Sb/2 + Sc/2 + Sb)

Vc = Vdc * (2/3) * (Sc/2 + Sa/2 + Sc)

       其中，Va、Vb和Vc分别为三相电压的PWM波形输出值，Vdc为直流母线电压，Sa、Sb和Sc分别为三相电压矢量的开关状态。这些数学公式为基于双闭环PI的SVPWM控制器的实现提供了理论基础和计算依据。在实际应用中需要根据具体情况进行调整和优化以保证控制器的性能和稳定性。
