如何让 SD NAND 芯片跑起来？

有了 SD NAND 这样的芯片，如何把芯片跑起来，让它在您的嵌入式板子上真正发挥存储的作用？当客户了解到了 SD NAND 是什么样的产品，下一步就想贴在自己的板子上试试，看看是否能正常运行，是否能跑起来。

之前大家了解了什么是 SD NAND 传输门 http://www.longsto.com/news/295.html

这里我们大家就交流下，如何使用 SD NAND。

1.将芯片焊接到转接板上。

前期购买 SD NAND 测试，我们会配一个转接板，方便客户的测试验证。如果没有拿到转接板的可以联系雷龙公司。

转接板的作用是方便客户在改板之前，进行芯片的验证。具体使用方式以及注意事项： 请见 http://www.longsto.com/product/43.html

转接板焊接好后，拿一个读卡器，接到 PC 上进行一个识别，看看是否正确识别到芯片的容量。这个可以用来验证 芯片是否已经焊接正常。

2.转接板和客户的板子进行对接。

a. 如果客户是老项目的替换 TF 卡，可以将转接板直接插入到原来的 TF 卡卡座就可以。

b. 如果客户老项目是使用 SPI norflash/NAND 或者 raw NAND 等。可以通过飞线的方式将主控芯片上的 SDIO 接口（飞线测试可以先使用单线模式，只需要飞 CMD,D0,CLK,VCC 和 GND 5 跟线）或者主控芯片上没有 SDIO 接口，只有 SPI 接口。同样也通过飞线将主控的 SPI 接口和转接板上的 SPI 接口连接起来。

c. 如果客户是新项目，是需要直接贴片的，

如果是手工贴片，也可以参考转接板的焊接方式，先给芯片 PIN 脚上锡，并且 PCB 板上也上锡，再用热风枪 350° 在表面均匀加热。

如果是直接机器贴片，最好先进行 125° 8 小时的烘烤，在进行贴片。

3.软件驱动层面的调试

硬件连接 OK 后，下一步就开始软件驱动层面的调试了。首先看看是用 SDIO 方式还是 SPI 方式驱动，因为两种方式的驱动程序是不一样的。这个需要看看主控能支持哪种方式，如果都支持，那在这里可以再介绍下，两种方式的优缺点。

SDIO 方式支持 1bit 模式和 4bit 模式，4bit 模式速度会更快（单位时间内传输的数据量更多），1bit 模式连线少，可以节省主控的 IO。

SPI 模式也是单线模式，2 根数据线 MOSI 和 MISO 单工方式让 1bit 数据在 HOST 和 SD NAND 之间的通讯。

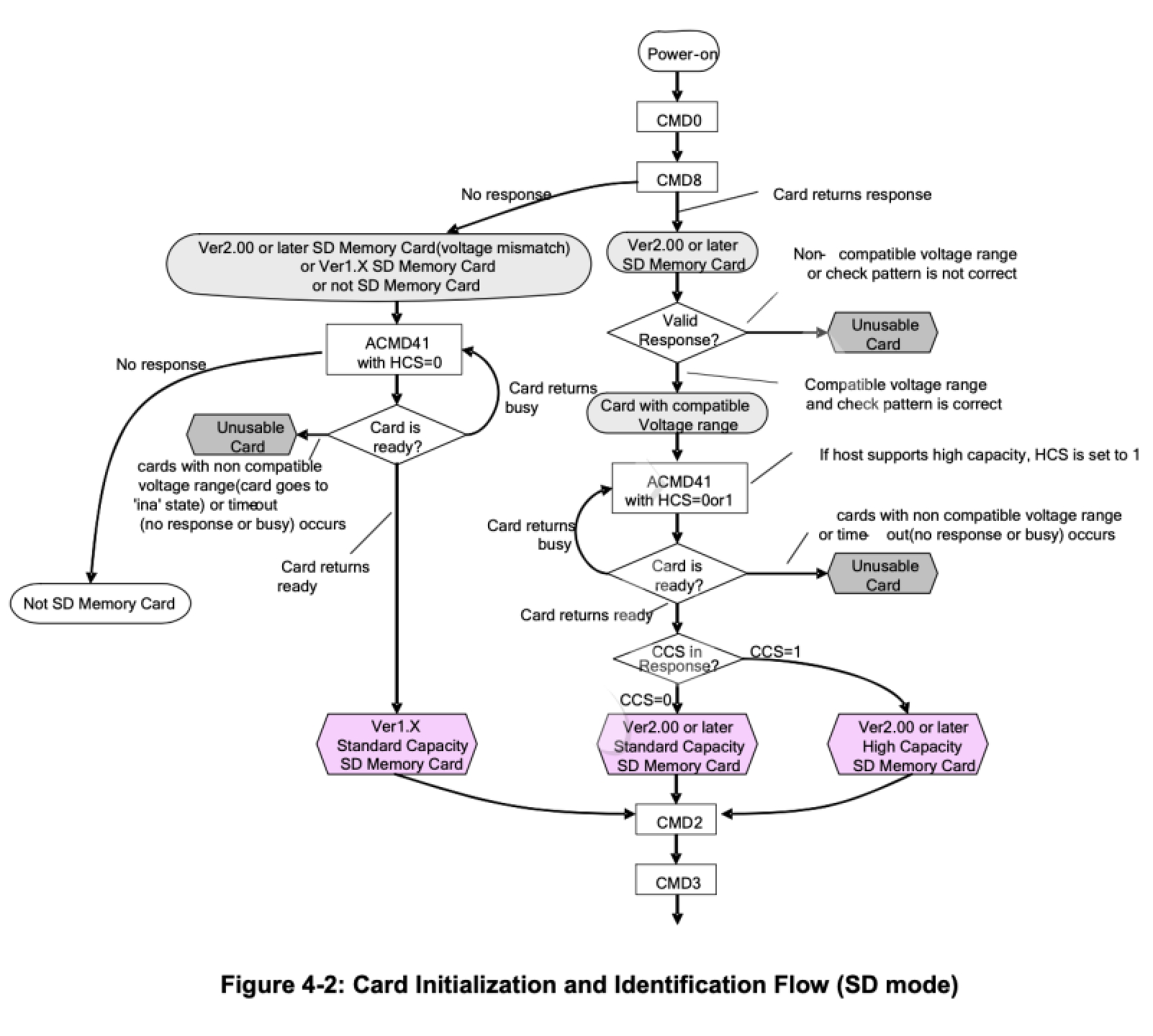

下面再分别介绍 SDIO 初始化的流程和 SPI 模式初始化的流程。

看着是不是很头大，一步一步自己写，确实比较麻烦，可以直接联系雷龙公司的官微索取驱动例程，如果想自己独立研究的客户，雷龙公司也有整个英文版协议供客户详细了解和参考。

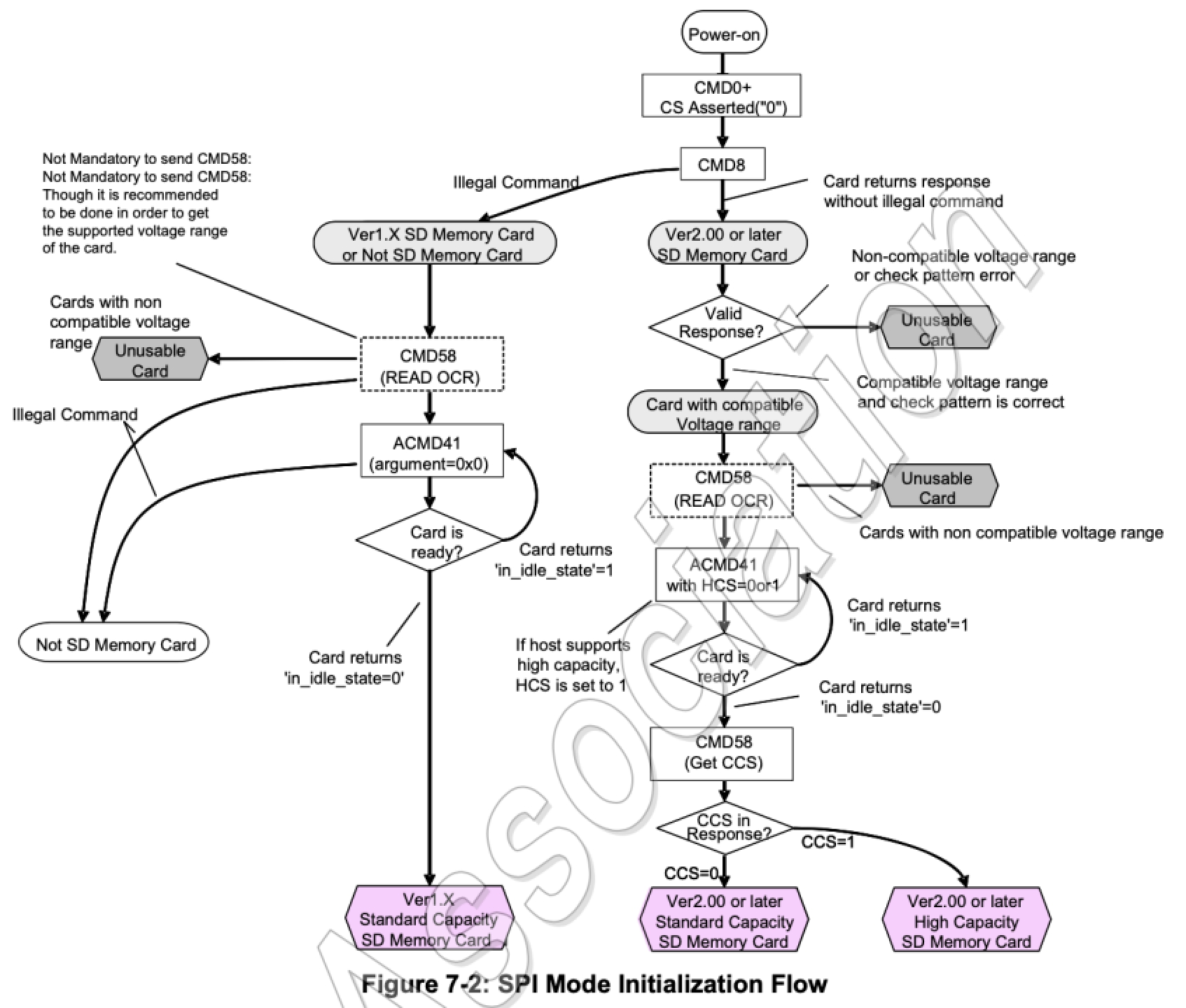

上面 SD 模式初始化的流程已经有了，SPI 也不能缺席，请看下图 SPI 初始化流程。

SPI 的驱动例程，也是可以找雷龙公司获取的，我们就是希望客户，简单方便的把芯片使用起来。

如果客户原本的主控芯片的参考例程有包含 SD 卡驱动或者 TF 卡驱动，但是实际用上我们的芯片后无法驱动的情况，也可以联系雷龙公司，他们可以抓取逻辑信号，帮忙分析具体问题出在哪里，并进一步指导用户把 SD NAND 简单方便的用起来。

希望专业的人，做专业的事情，复杂繁琐的内部 ECC 校验，坏块管理，均衡读写和垃圾回收功能，我们内置到 SD NAND 中。驱动层面的问题定位分析，我们也可以来协助支持。

客户只需要把 SD NAND 当成一个乐高的积木，插入到产品中就好。这样客户就可以更专注于实现用户的功能需求，而不需要为了底层存储驱动而烦恼。
