基于颜色模型和边缘检测的火焰识别FPGA实现,包含testbench和matlab验证程序

举报
简简单单做算法 发表于 2024/09/04 21:01:37 2024/09/04
【摘要】 1.算法运行效果图预览(完整程序运行后无水印)将FPGA仿真结果导入到matlab显示结果: 测试样本1测试样本2测试样本32.算法运行软件版本vivado2019.2 matlab2022a 3.部分核心程序(完整版代码包含注释和操作步骤视频) `timescale 1ns / 1ps//// Company: // Engineer: // // Create Date: 2023/08...

1.算法运行效果图预览

(完整程序运行后无水印)


FPGA仿真结果导入到matlab显示结果:

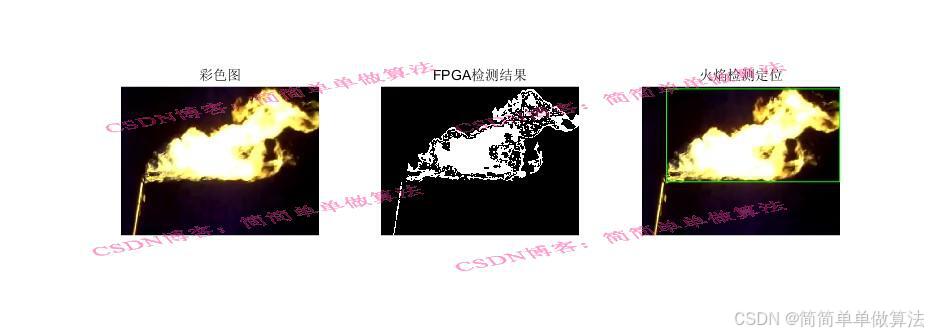

测试样本1

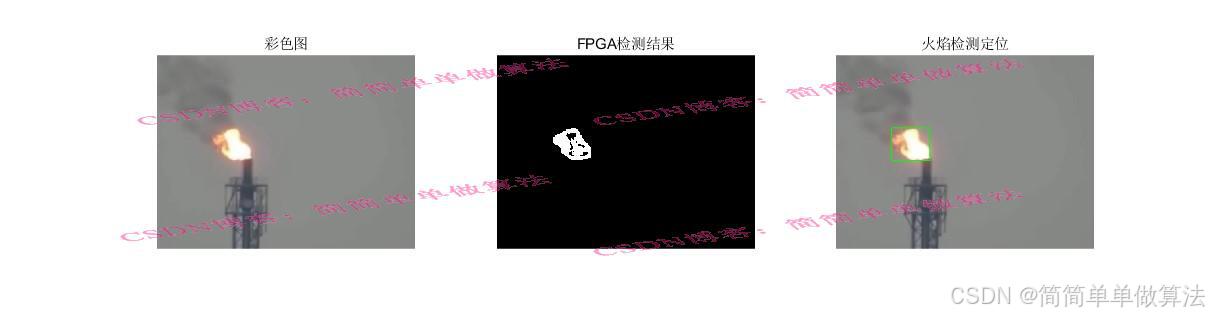

测试样本2


测试样本3


2.算法运行软件版本

vivado2019.2



matlab2022a



3.部分核心程序

(完整版代码包含注释和操作步骤视频)



`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2023/08/01
// Design Name:
// Module Name: RGB2gray
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module main_gray(
                         i_clk25MHz,// 输入时钟
						 i_rst,// 复位信号
						 i_R,// 红色信号输入,8位
						 i_G,
						 i_B,
						 o_Fire_reg, // 输出控制信号
						 o_R_delay,
						 o_G_delay,
						 o_B_delay
	                );


input      i_clk25MHz;
input      i_rst;
input[7:0]i_R;
input[7:0]i_G;
input[7:0]i_B;

output     o_Fire_reg;
output[7:0]o_R_delay;
output[7:0]o_G_delay;
output[7:0]o_B_delay;


 // 实例化fire_reg模块,用于处理RGB信号及产生控制信号,输出火焰检测结果
fire_reg fire_reg_u(
    .i_clk25MHz(i_clk25MHz),
    .i_rst     (i_rst),
    .i_en      (1'b1),
    .i_R       (i_R),
    .i_G       (i_G),
    .i_B       (i_B),

    .i_Mode_sel(1'd1),
    .o_Fire_reg(o_Fire_reg), // 输出火焰检测结果

    .o_R_delay (o_R_delay),
    .o_G_delay (o_G_delay),
    .o_B_delay (o_B_delay),
    .o_indx    ()
    );


endmodule
10_040m



4.算法理论概述

       火焰识别是一个在诸多领域如森林火灾预警、工业安全监控等至关重要的课题。基于颜色模型和边缘检测的火焰识别方法,结合了色彩分析与形态学特征提取,能够在复杂背景下高效、实时地识别火焰区域。在FPGAField-Programmable Gate Array)平台上实现这一算法,能够充分利用硬件并行处理的优势,实现低延迟、高吞吐量的实时火焰检测系统。



       火焰在RGB颜色空间中通常呈现出较高的红色(R)和较低的蓝色(B)成分,同时绿色(G)成分变化较大。因此,通过变换到HSV(色调、饱和度、亮度)或YCbCr(亮度、蓝色色差、红色色差)等颜色空间,可以更有效地提取火焰特征。



       HSV空间:火焰区域通常具有高饱和度(S)和特定的色调(H)范围。选取合适的H范围(如黄色到红色区间)和S阈值,可以初步筛选出可能的火焰区域。



       YCbCr空间:在该空间中,火焰区域通常表现为Cb较低(蓝色成分少)而Cr较高(红色成分多)。通过设置CbCr的阈值,可以进一步精确定位火焰区域。



FPGA实现主要利用其并行处理能力,将算法的各个步骤映射为硬件逻辑模块,包括:



颜色空间转换模块:设计硬件逻辑实现RGBHSVYCbCr的转换。这通常涉及大量的乘法、加法和查找表操作。



阈值判断模块:根据预设的阈值,硬件逻辑直接对像素进行筛选,高效实现颜色空间中的区域分割。



边缘检测模块:将高斯滤波、梯度计算、非极大值抑制和双阈值检测等步骤设计为流水线结构,利用并行处理单元加速运算。



形态学处理模块:通过硬件实现结构元素的定义和滑动窗口操作,完成膨胀、腐蚀等操作。



控制逻辑:设计控制单元协调各个模块的工作,实现数据在模块间的高效传递。
