1.课题概述

        通过高通滤波器对ECG信号进行滤波,然后再统计其心率。

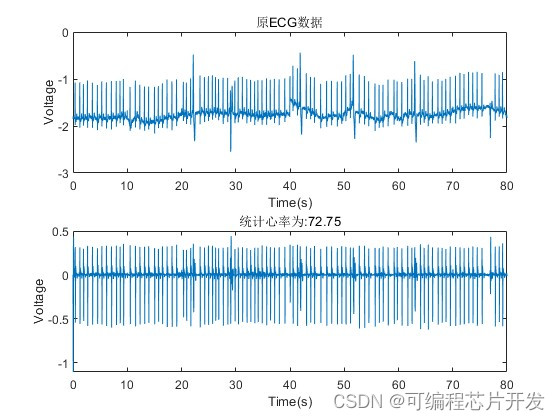

2.系统仿真结果


3.核心程序与模型

版本:MATLAB2022a

Fs = Fs1;
dt = 1/Fs;
N  = size(t,1);
%调用滤波器进行滤波
sim('Filter',t);


subplot(212);
plot(t,Dat_filter);
title('滤波后的ECG数据');
xlabel('Time(s)');
ylabel('Voltage');



%计算心率
Pk_Ecg   = abs(Dat_filter).^2;
avg      = mean(Pk_Ecg);

[~,locs] = findpeaks(Pk_Ecg,t,'MinPeakHeight',8*avg,'MinPeakDistance',0.3);
hbpm     = length(locs)*60/t(N);
title(['统计心率为:',num2str(hbpm)]);
28

4.系统原理简介

4.1 ECG信号简介

        ECG(心电图)是一种记录心脏电活动随时间变化的图形表示。它通常由多个波形组成,包括P波、QRS波群和T波。心率(HR)可以通过测量R波之间的时间间隔(RR间期)来计算。



4.2 高通滤波器原理

      高通滤波器(HPF)是一种允许高频信号通过,同时衰减或阻止低频信号的电子滤波器。在ECG信号处理中,高通滤波器常用于去除基线漂移和其他低频干扰。如无限脉冲响应(IIR)或有限脉冲响应(FIR)滤波器,其传递函数或差分方程将更为复杂。例如,一个二阶IIR高通滤波器的差分方程可能是:

[ y[n] = a_0 x[n] - a_1 x[n-1] + a_2 x[n-2] - b_1 y[n-1] + b_2 y[n-2] ]

其中,( a_0, a_1, a_2, b_1, b_2 ) 是滤波器的系数。



4.3 心率统计

        心率统计通常涉及检测ECG信号中的R波,并计算相邻R波之间的时间间隔。这个间隔被称为RR间期,它的倒数乘以60可以得到心率(以每分钟心跳次数表示)。



        基于高通滤波器的ECG信号滤波是去除低频噪声和基线漂移的有效方法。通过适当设计的滤波器,可以提取出干净的ECG信号,进而准确检测R波并计算心率。在实际应用中,滤波器的设计和实现需要综合考虑信号的特性、噪声的类型以及计算资源的限制。
