基于simulink的模糊PID控制器建模与仿真,并对比PID控制器

1.课题概述

        在simulink，分别建模实现一个模糊PID控制器和一个PID控制器，然后将PID控制器的控制输出和模糊PID的控制输出进行对比。

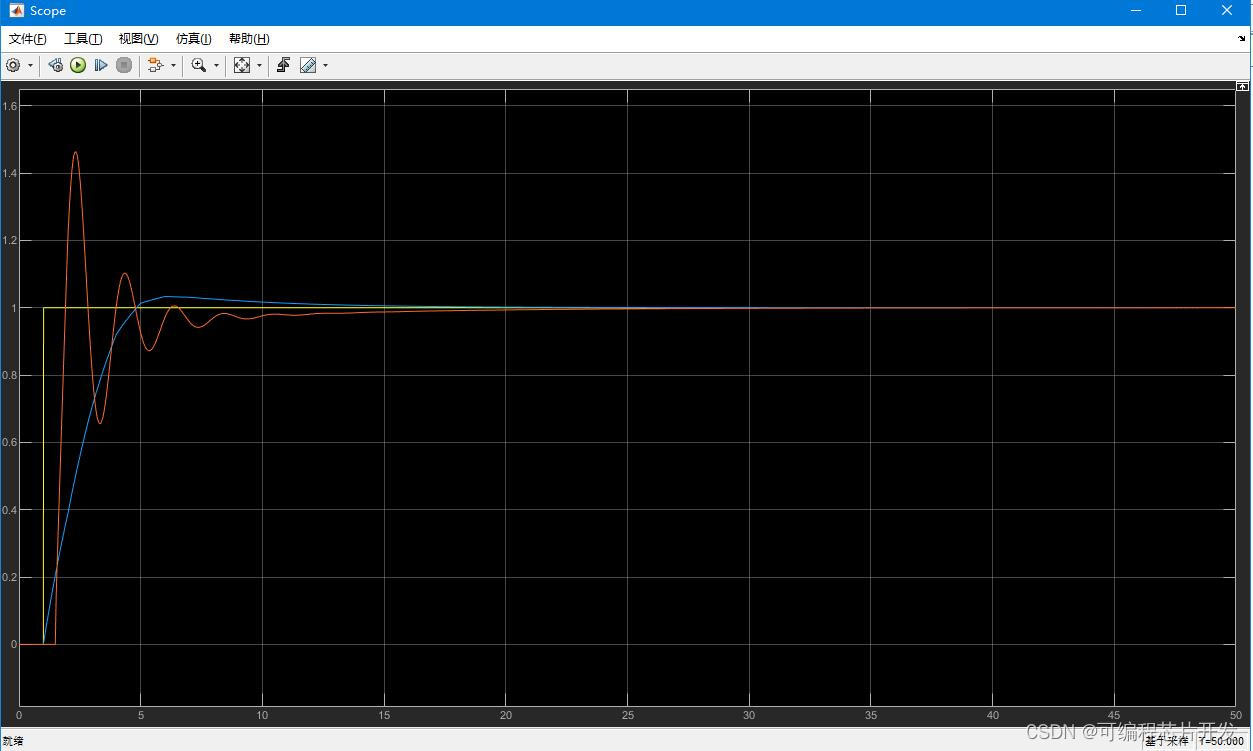

2.系统仿真结果

模糊控制器结构如下：

3.核心程序与模型

版本：MATLAB2022a

26

4.系统原理简介

4.1PID控制器原理

       PID控制器，即比例-积分-微分控制器，是一种广泛应用于工业控制领域的闭环反馈控制器。其核心思想是通过比较期望输出与实际输出之间的差异（即误差），并根据误差的比例、积分和微分三项来计算控制量，从而调整系统的行为以达到期望的输出。

       PID控制器的数学表达式如下：

       PID控制器通过调整这三个系数来实现对系统的有效控制。然而，在实际应用中，由于系统往往具有非线性和不确定性，固定参数的PID控制器可能无法达到最佳控制效果。

4.2 模糊PID控制器原理

       模糊PID控制器是在传统PID控制器的基础上，引入模糊逻辑控制的一种改进型控制器。模糊逻辑控制是一种基于模糊集合理论的控制方法，它能够处理不确定性和非线性问题。

        模糊PID控制器的基本思想是将误差和误差变化率作为输入，通过模糊化、模糊推理和去模糊化三个步骤，得到PID控制器的参数调整量，从而实现对PID参数的在线调整。

模糊化：将误差和误差变化率映射到模糊集合上，形成模糊输入。

模糊推理：根据预设的模糊规则，对模糊输入进行推理，得到模糊输出。

去模糊化：将模糊输出映射回实数域，得到PID控制器的参数调整量。

模糊PID控制器的数学表达式可以表示为：

通过在线调整PID控制器的参数，模糊PID控制器能够更好地适应系统的非线性和不确定性，提高控制性能。

        PID控制器和模糊PID控制器都是广泛应用于工业控制领域的闭环反馈控制器。PID控制器通过比较期望输出与实际输出之间的差异来计算控制量，具有结构简单、易于实现等优点。然而，在面对非线性和不确定性系统时，固定参数的PID控制器可能无法达到最佳控制效果。模糊PID控制器在传统PID控制器的基础上引入了模糊逻辑控制，通过在线调整PID控制器的参数来适应系统的非线性和不确定性，提高控制性能。在实际应用中，需要根据系统的具体特点和要求选择合适的控制器类型。
