基于直方图的图像曝光量分析FPGA实现,包含tb测试文件和MATLAB辅助验证

举报
简简单单做算法 发表于 2024/05/02 15:40:33 2024/05/02
【摘要】 1.算法运行效果图预览正常图像:checkb位于f192b和f250b之间 多度曝光图像:checkb位于f192b和f250b之外,判决为曝光过度。 2.算法运行软件版本vivado2019.2 matlab2022a 3.算法理论概述参考资料如下:主要采用的方法为:  4.部分核心程序`timescale 1ns / 1ps//// Company: // Engineer: // ...

1.算法运行效果图预览

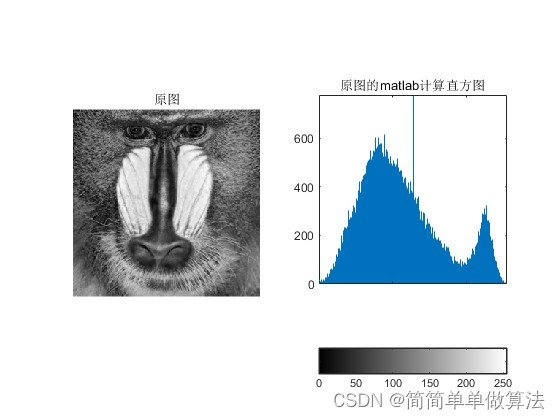

正常图像:



checkb位于f192bf250b之间

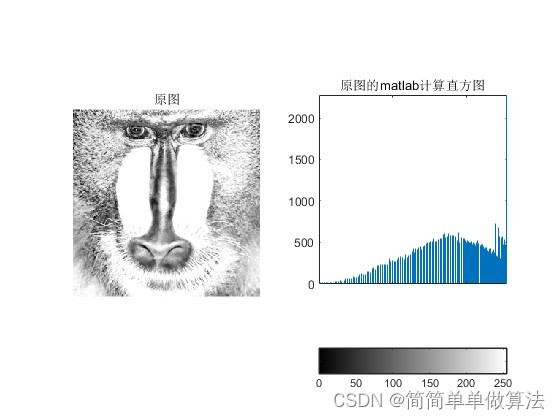

多度曝光图像:



checkb位于f192bf250b之外,判决为曝光过度。



2.算法运行软件版本

vivado2019.2



matlab2022a



3.算法理论概述

参考资料如下:


主要采用的方法为:






4.部分核心程序

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//



module test_image;

reg i_clk;
reg i_rst;
reg i_ready;
reg [7:0] Tmp[0:100000];
reg [7:0] datas;
wire[15:0]o_histb;
wire o_f192b;
wire o_f250b;
wire o_checkb;
wire[23:0]o_hist996b;
wire[23:0]o_histcumb;
integer fids,jj=0,dat;

//D:\FPGA_Proj\FPGAtest\code2

initial
begin
	fids = $fopen("D:\\FPGA_Proj\\FPGAtest\\code2\\datab.bmp","rb");
	dat  = $fread(Tmp,fids);
	$fclose(fids);
end

initial
begin
i_clk=1;
i_rst=1;
i_ready=0;
#1000;
i_ready=1;
i_rst=0;
#655350;
i_ready=0;
end

always #5  i_clk=~i_clk;

always@(posedge i_clk)
begin
	datas<=Tmp[jj];
	jj<=jj+1;
end


im_hist im_hist_u(
.i_clk    (i_clk),
.i_rst    (i_rst),
.i_ready  (i_ready),
.i_xin    (datas),
.o_histb   (o_histb),
.o_f192b   (o_f192b),
.o_f250b   (o_f250b),
.o_hist996b(o_hist996b),
.o_histcumb(o_histcumb),
.o_checkb  (o_checkb)
);


endmodule
