OpenHarmony开发-系统烧录
一、Open Harmony介绍
Open Harmony 是由开放原子开源基金会孵化及运营的开源项目，由开放原子开源基金会 Open Harmony 项目群工作委员会负责运作。由全球开发者共建的开源分布式操作系统，具备面向全场景、分布式等特点，是一款“全（全领域）・ 新 （新一代）・ 开（开源）・ 放（开放）”的操作系统。
OpenHarmony的设计理念体现在其面向全场景、分布式的架构上，与传统操作系统相比，它在多个方面展现出显著优势：
| 特性 | Open Harmony | 传统操作系统 |
|
|---|---|---|---|
|
适应性 |
面向全场景，能够适用于从小型物联网设备到大型服务器的广泛设备。 |
通常专注于特定领域，如个人电脑、手机或服务器。 |
|
|
架构 |
分布式设计，可实现设备间的无缝协作和资源共享。 |
主要基于单一设备，设备间互操作性有限。 |
|
|
开发模式 |
开源社区驱动，全球开发者共同参与，快速迭代。 |
可能是开源也可能是封闭源，开发和迭代速度不一。 |
|
|
系统更新 |
支持模块化更新，可以针对系统的特定部分进行更新，而不需要重启整个系统。 |
更新往往需要整个系统重启，影响设备使用。 |
|
|
安全性 |
设计时考虑了分布式环境下的安全需求，支持多层次安全策略。 |
安全性依赖于单个系统的设计，可能不适用于分布式环境。 |
|
|
资源利用率 |
高效的资源管理，能在资源受限的设备上运行，优化了低功耗和性能。 |
可能需要较多资源，不一定适合资源受限的环境。 |
|
|
用户体验 |
通过分布式能力，实现跨设备的流畅体验和服务共享，为用户提供更连贯的操作体验。 |
用户体验通常局限于单一设备，跨设备使用可能不便。 |
OpenHarmony的这些优势，使其成为一个非常有潜力的操作系统，能够满足未来技术发展的需求，特别是在物联网和跨设备协同工作方面。它不仅提供了技术上的创新，还通过开放源代码的方式，鼓励全球开发者共同参与，推动了生态系统的快速发展。
二、开发板介绍
本文使用的开发板是基于瑞芯微 RK3568 设计的一款人工智能开发板，该开发板适配 Open Harmony 标准系统，适用于智慧显示、视频类、工业自动化等终端产品和边缘计算网关类产品。
三、准备工作
• 硬件准备：RK3568开发板、双USB口数据线、电源适配器等。
• 软件准备：
• 获取OpenHarmony的源代码。
• 准备RK3568的烧录工具，例如RKDevTool。
• 安装并配置开发环境，比如确保有适合的编译工具链。
四、烧录步骤
1、下载驱动和烧录工具
访问：Firefly | 让科技更简单，让生活更智能 (t-firefly.com)
下载RK驱动助手和AndroidTool烧录工具。
下载完成后进行安装。
① 安装RK驱动助手
双击安装程序，选择驱动安装，安装完成后电脑连接开发板时才可以识别。
② 安装AndroidTool烧录工具
选择安装路径安装，安装完成后打开如下，在没有连接设备时显示 No Devices Found。
识别到连接设备时显示 Found One LOADER Device。
2、下载hdc命令工具
HDC (OpenHarmony Device Connector) 是为开发人员提供的用于设备连接调试的命令行工具，pc端开发机使用命令行工具hdc_std进行调试，该工具支持部署在Windows/Linux/Mac等系统上与OpenHarmony设备(或模拟器)进行连接调试通信。
① 获取HDC工具
官方或者社区链接下载均可，压缩包里包含windows和linux两个版本。
下载链接①：https://repo.huaweicloud.com/harmonyos/os/3.2-Release/ohos-sdk-windows_linux-public.tar.gz
下载链接②：https://gitee.com/openharmony/developtools_hdc_standard
下载链接③：访问：每日构建 | OpenHarmony CI ，在CICD的每日构建中找到ohos_sdk，选择最新版本下载即可。
下载完成后压缩包如下：
解压后进入目录ohos-sdk\windows，继续解压toolchains-windows开头的压缩包。
在解压后的toolchains-windows开头的文件夹\toolchains目录下，找到hdc。
当前目录命令行里可以直接调用hdc的命令。
比如，我们查看版本：
hdc -v
② 解压并配置环境变量
为了使用hdc方便，我们可以配置环境变量，把hdc的路径配置到path里，这样以后我们访问hdc就不需要切换路径了。
我们在使用查看版本的命令。
下面是hdc的一些常用命令：
| 命令 | 描述 |
|---|---|
|
hdc list targets |
列出当前连接的所有目标设备。 |
|
hdc shell |
启动目标设备的shell终端。 |
|
hdc file send <local> <remote> |
将本地文件 <local> 传输到目标设备的 <remote> 位置。 |
|
hdc file recv <remote> <local> |
将目标设备的 <remote> 文件传输到本地 <local> 位置。 |
|
hdc install <package-path> |
在目标设备上安装应用程序包。 |
|
hdc uninstall <package-name> |
从目标设备卸载应用程序。 |
|
hdc start <package-name> |
启动目标设备上的应用程序。 |
|
hdc stop <package-name> |
停止目标设备上的应用程序。 |
|
hdc debug <package-name> |
启动目标设备上的应用程序并连接调试器。 |
|
hdc getprop |
获取目标设备的系统属性。 |
|
hdc setprop <key> <value> |
设置目标设备的系统属性。 |
|
hdc reboot |
重启目标设备。 |
|
hdc connect <device-ip> |
通过IP地址连接到远程设备。 |
|
hdc disconnect <device-ip> |
断开与远程设备的连接。 |
|
hdc shell ohos |
进入OpenHarmony设备的OHOS交互命令行。 |
使用这些命令时，需要替换为具体的参数值。例如 <local> 需要替换为本地文件路径，<remote> 需要替换为目标设备上的文件路径，<package-path> 需要替换为应用包的路径，而 <package-name> 则是应用的名称或包名。
3、连接电脑和开发板
在开发板断电情况下按住烧录键，通过双USB数据线连接电脑和开发板，再给开发板通电。
如果操作正确，主板将进入USB烧录模式，同时，RK烧录工具识别到连接设备，显示 Found One LOADER Device，后面我们使用RK烧录工具进行系统烧录即可。
4、下载Open Harmony镜像
访问：每日构建 | OpenHarmony CI ，在CICD的每日构建中找到dayu200，选择最新版本下载即可。
5、烧录OpenHarmony系统
在镜像下载完成后，我们需要导入镜像配置到烧录工具中。右键Loader导入配置，选择解压的镜像包中的config.cfg文件。
导入新配置后，misc、sys-prod、chip-prod三个分区不存在镜像，烧写时不能勾选。
点击右侧空白处可以修改固件位置，我们把位置修改为下载的dayu200里各个固件的路径。
点击执行，出现下载完成，即表示烧录成功。
如果烧录失败，在工具界面右侧会用红色的字体显示烧录错误信息，更多出错信息查看 Log 目录下的文件。
6、重启设备

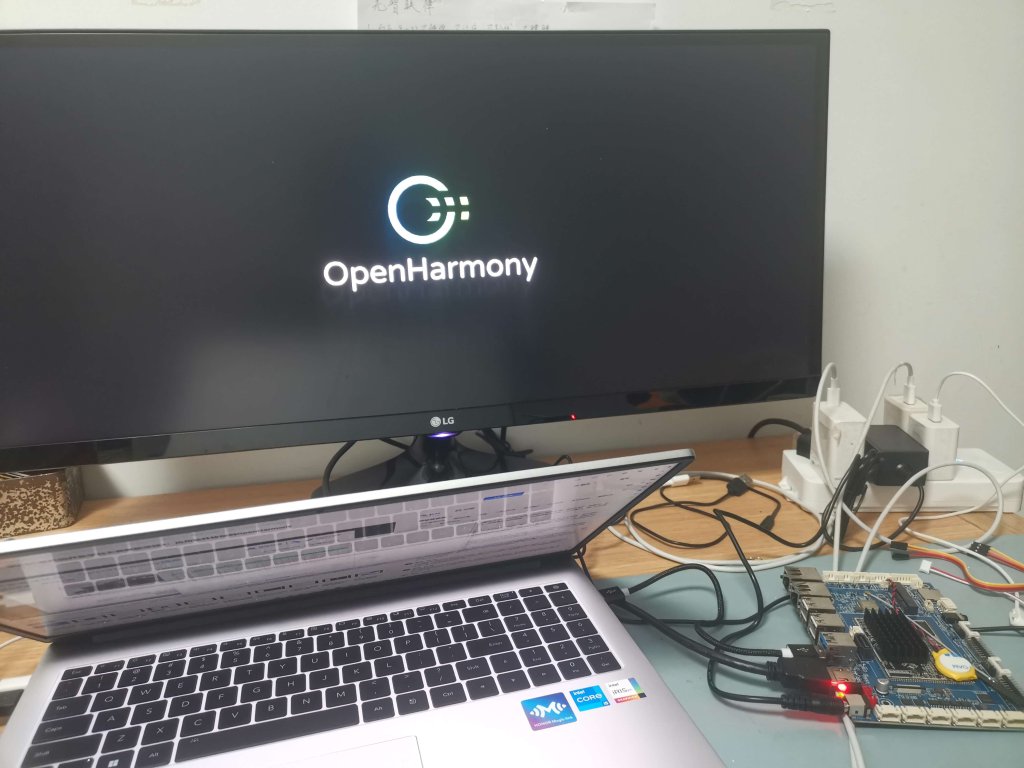

烧录完成后，断开连接并重启设备，完成系统启动。
五、常见问题及解决办法
1、Loader模式和Maskrom模式的区别
在我们烧录 Open Harmony 系统到 RK3568 开发板中时，可能会遇到两种烧录模式（Loader模式和Maskrom模式）。具体是哪种模式，主要取决于是否已经烧录过固件，如果固件已被烧录，系统将进入Loader固件烧写模式。如果是新开发板，默认进入Maskrom模式。本文我使用的开发板是已经烧录过的，所以烧录工具直接显示的是Loader模式。
下面是两种模式的详细介绍：
Loader模式和Maskrom模式是两种常见的设备启动模式，尤其在与RK系列芯片（如RK3568）进行系统烧录时。这两种模式在功能、启动条件和使用场景上有所不同。
| 特征 | Loader模式 | Maskrom模式 |
|---|---|---|
|
定义 |
一种中间启动模式，用于加载和执行更高级别的固件，如U-Boot或其他引导程序。 |
一种硬件级别的故障恢复模式，当设备无法通过正常方式启动时自动进入。 |
|
启动条件 |
设备可以正常访问存储介质中的引导加载程序。 |
设备无法从闪存（如NAND、eMMC）启动，可能由于引导部分损坏导致。 |
|
功能 |
主要用于固件升级、调试和开发。可以通过USB或其他接口与PC通信，进行数据传输和命令执行。 |
用于紧急恢复固件，只能通过特定的硬件接口（通常是USB）与PC通信，进行最低级别的数据传输。 |
|
使用场景 |
开发者或维修技师需要对设备进行更新、调试或维修时使用。 |
当设备无法正常启动，需要进行底层固件恢复时使用。 |
|
如何进入 |
通常通过特定按键组合、命令或通过在启动过程中检测到特定条件自动进入。 |
当设备检测不到有效的启动介质或启动文件损坏时自动进入；也可以通过硬件操作（如短接特定引脚）强制进入。 |
|
优势 |
提供了一个灵活的接口，用于系统升级和调试，不需要设备处于最底层的故障状态。 |
在设备软件严重损坏，无法通过Loader模式恢复时，提供了一个救命稻草，允许用户重新烧录启动程序。 |
在使用烧录工具时，两种模式都可以进行烧写。
2、烧录完成后无法开机
• 确保烧录的固件版本与设备兼容。
• 重新检查烧录过程中的分区配置，确保没有错误的分区操作。
• 如果可能，尝试重新烧录较早版本的固件，以判断是否为固件兼容性问题。
• 检查设备的硬件状态，如内存和存储是否存在问题。
3、烧录工具未发现设备
要严格按照下述操作，才可以进入开发板的烧录模式。
在开发板断电情况下按住烧录键，通过双USB数据线连接电脑和开发板，再给开发板通电。
如果操作正确，主板将进入USB烧录模式，同时，RK烧录工具识别到连接设备，显示 Found One LOADER Device。
六、Open Harmony烧录总结
烧录OpenHarmony系统到开发板上是一个充满挑战但又极具价值的过程。作为一个开源分布式操作系统，OpenHarmony代表了当前软件开发的最新趋势。无论是智能家居、可穿戴设备、车载系统还是工业自动化，OpenHarmony均提供了广泛的应用潜力。通过参与到OpenHarmony的开发和烧录中，开发者不仅能探索技术前沿，还能为构建全场景智能生活贡献力量，同时也是对开源社区的重要贡献。
