基于双目RGB图像和图像深度信息的三维室内场景建模matlab仿真

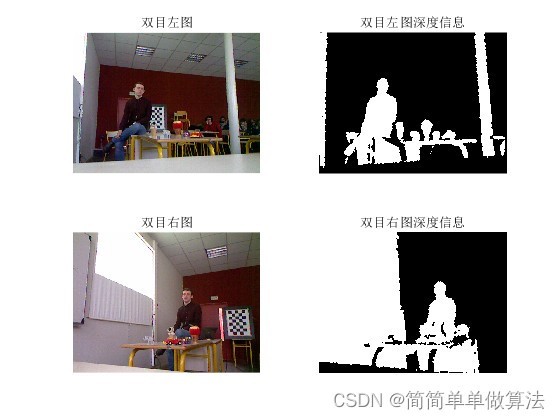

1.算法运行效果图预览

2.算法运行软件版本

matlab2022a

3.算法理论概述

         三维室内场景建模在计算机视觉、机器人导航、虚拟现实等领域有广泛应用。传统的建模方法通常基于激光扫描仪或深度相机，但这些设备价格昂贵且不易普及。基于双目RGB图像和图像深度信息的建模方法则具有成本低、易于推广的优点。

3.1 双目视觉原理

        双目视觉是模拟人类双眼观察物体的方式，通过两个不同视角的图像获取物体的三维信息。其核心原理是视差（Disparity）计算。

        假设左右两个相机的焦距为f，基线距（两相机中心距离）为B，物体在左图像和右图像中的像素坐标分别为(xl,yl)(x_l, y_l)(xl​,yl​)和(xr,yr)(x_r, y_r)(xr​,yr​)，则物体的深度Z可计算为：

Z=fBxl−xrZ = \frac{fB}{x_l - x_r}Z=xl​−xr​fB​

此公式是基于理想情况下的双目视觉模型，实际应用中还需要考虑相机校正、图像匹配等问题。

3.2 深度信息获取

        除了双目视觉，还可以通过其他方法获取图像的深度信息，如结构光法、飞行时间法等。这些方法各有优缺点，适用于不同场景。

        通过双目视觉或其他方法获取深度信息后，可以将二维图像中的每个像素点映射到三维空间中，形成三维点云。点云的生成涉及相机内参和外参的标定。

        假设相机内参矩阵为K，外参矩阵为[R∣T][R|T][R∣T]，对于图像中的一点p=(u,v,1)Tp = (u, v, 1)^Tp=(u,v,1)T，其对应的三维空间点P=(X,Y,Z)TP = (X, Y, Z)^TP=(X,Y,Z)T满足：

p=K[R∣T]Pp = K[R|T]Pp=K[R∣T]P

通过解这个方程，可以得到点P的三维坐标。遍历图像中的所有像素，即可生成三维点云。

3.3 表面重建

        生成三维点云后，需要进行表面重建以得到完整的三维模型。常用的表面重建方法有Delaunay三角剖分、Poisson表面重建等。这些方法旨在根据点云的空间分布，构建出光滑的表面模型。

4.部分核心程序

%读取左右RGB图像和对应的深度图像以进行校准
% 左RGB图像和对应的深度图像
Image_L  = imread('images\Image_L.png');% 读取左RGB图像
Dep_L    = imread('images\Dep_L.png');% 读取左深度图像
% 右RGB图像和对应的深度图像
Image_R  = imread('images\Image_R.png');% 读取右RGB图像
Dep_R    = imread('images\Dep_R.png');% 读取右深度图像

figure();
subplot(221);
imshow(Image_L );
title('双目左图')

subplot(222);
imshow(Dep_L,[0.8,3.0]);
title('双目左图深度信息')

subplot(223);
imshow(Image_R);
title('双目右图')
subplot(224);
imshow(Dep_R,[0.8,3.0]);
title('双目右图深度信息')


%将深度图像中的所有2D点反投影到3D空间中（针对左相机）
%左相机的2D点：
Dep_Lmap = func_2D_2_3D(Dep_L,Cdx,Cdy,Fdx,Fdy);

%将深度图像中的所有2D点反投影到3D空间中（针对右相机）
%右相机的2D点：
Dep_Rmap = func_2D_2_3D(Dep_R,Cdx,Cdy,Fdx,Fdy);


%将所有变换后的3D点投影到RGB图像上（针对左相机）
% 左相机投影：
[Image_Lp1,Image_Lp2] = func_3D_POINT(Image_L,Dep_L,Dep_Lmap,mat_rot,mat_tra,FLx_cam,FLy_cam,CLx_cam,CLy_cam);
% 右相机投影：
[Image_Rp1,Image_Rp2] = func_3D_POINT(Image_R,Dep_R,Dep_Rmap,mat_rot,mat_tra,FRx_cam,FRy_cam,CRx_cam,CRy_cam);



%将左相机的3D坐标转换为右相机的3D坐标系统


len = length(Image_Lp1);
pc_RGB_left_right = zeros(len, 3);
for i=1:len
    pc_RGB_left_right(i, :) = (I_R *  Image_Lp1(i, :)' + I_tras')';
end
%将左右两个相机的点云合并并显示最终重建的图像
figure
subplot(121);
pcshow([pc_RGB_left_right; Image_Rp1], [Image_Lp2; Image_Rp2]);
title('三维重建')
view([150,-120]);
subplot(122);
pcshow([pc_RGB_left_right; Image_Rp1], [Image_Lp2; Image_Rp2]/128);
title('三维重建')
view([150,-120]);
