⛳️1. Cisco Packet Tracer简介

Cisco Packet Tracer是一款由思科（Cisco）公司开发的网络仿真工具，旨在帮助网络工程师和学生学习和实践网络配置、协议和拓扑设计。它是一种基于图形界面的网络模拟器，使用户能够构建、调试和测试网络，而无需实际的硬件设备。Cisco Packet Tracer的主要特点：

1. 网络仿真和建模： Packet Tracer允许用户创建虚拟网络环境，包括路由器、交换机、终端设备等，以模拟真实网络环境。这对于学习网络原理、协议和配置非常有帮助。

2. 设备模拟： 用户可以在Packet Tracer中模拟多种网络设备，包括思科的路由器、交换机、服务器等。这些设备的模拟行为类似于它们在真实网络中的行为。

3. 协议支持： Packet Tracer支持多种网络协议，包括TCP/IP、UDP、HTTP、FTP等，使用户能够学习和实践网络通信的各个方面。

4. 实验和实践： 学生和网络专业人士可以使用Packet Tracer进行各种实验，测试不同网络配置和方案，以加深对网络技术的理解。

5. 教育用途： Packet Tracer通常用于网络工程和计算机网络课程中，帮助学生通过实践加深对课程内容的理解。它是一种理想的教学工具，可在教室或远程学习环境中使用。

6. 跨平台支持： Packet Tracer可在多个操作系统上运行，包括Windows和Linux，使用户能够在不同的计算机系统上使用它。

7. 社区支持： Packet Tracer有一个活跃的用户社区，用户可以在社区中分享经验、提出问题并获得解答，促进学习和知识交流。

⛳️2. 运输层端口与DHCP的作用

2.1 实验目的

1. 理解运输层端口的概念： 通过实验，学习运输层端口的定义和作用，了解它们在网络通信中的重要性。

2. 掌握DHCP的基本原理： 通过配置和模拟DHCP服务，深入了解动态主机配置协议（DHCP）的工作方式，包括IP地址分配和其他相关参数。

3. 实践网络通信： 利用Cisco Packet Tracer模拟不同设备之间的通信，验证运输层端口和DHCP服务的作用，以加深对网络通信原理的理解。

2.2 实验环境

• 基于Cisco Packet Tracer 模拟器

2.3 实验内容

1. 验证TCP/IP运输层端口号的作用

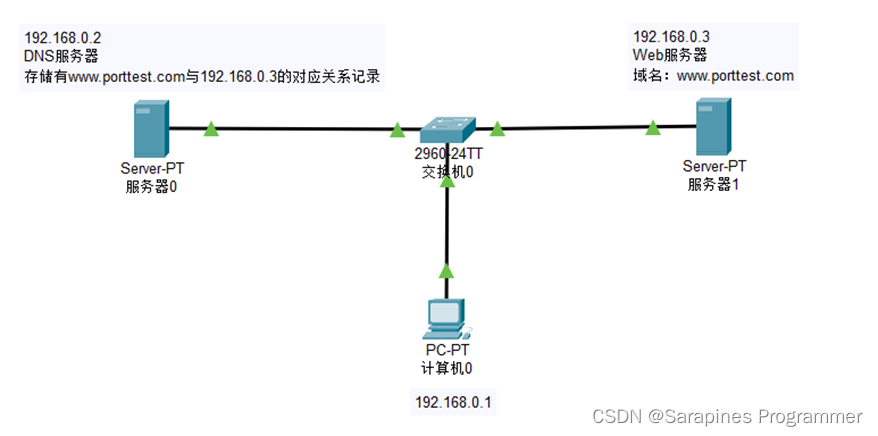

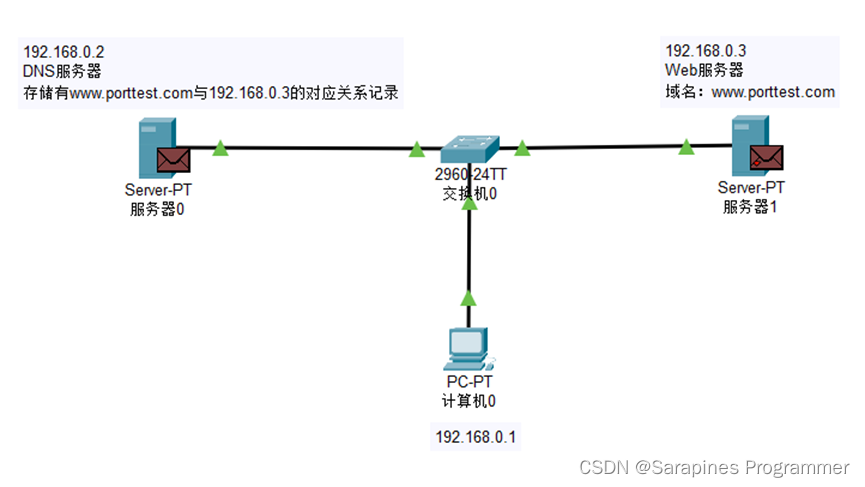

（1）step1  构造网络拓扑：在逻辑工作空间选择1台主机（此处拖动的为主机）、1台交换机（存在三个接口）、2台服务器及连接线（此处拖动的为自动选择连接线类型），构造网络拓扑：

​

（2）step2  设置网络设备：鼠标左击服务器1，选择桌面点击IP地址设置为192.168.0.3，默认子网掩码为255.255.255.0，默认网关为0.0.0.0。

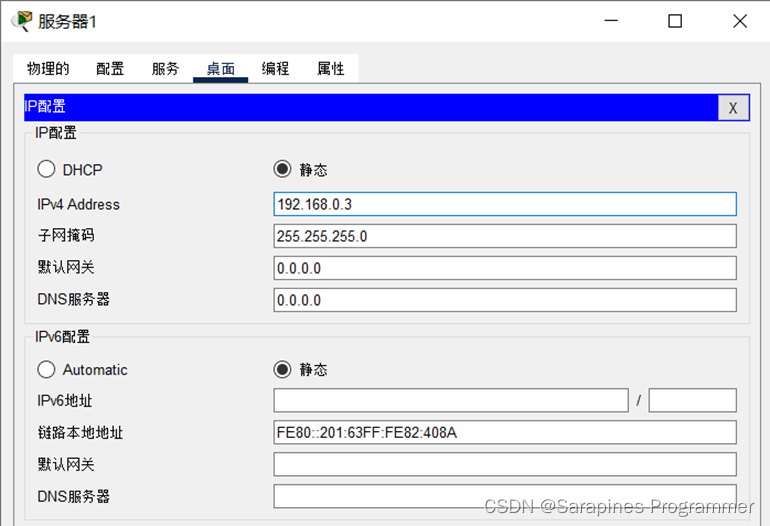

服务器1的设置：

​

配置DNS服务器，鼠标左击DNS服务器，选择桌面点击IP地址设置为192.168.0.2，默认子网掩码为255.255.255.0，默认网关为0.0.0.0。

DNS服务器的配置：

​

​

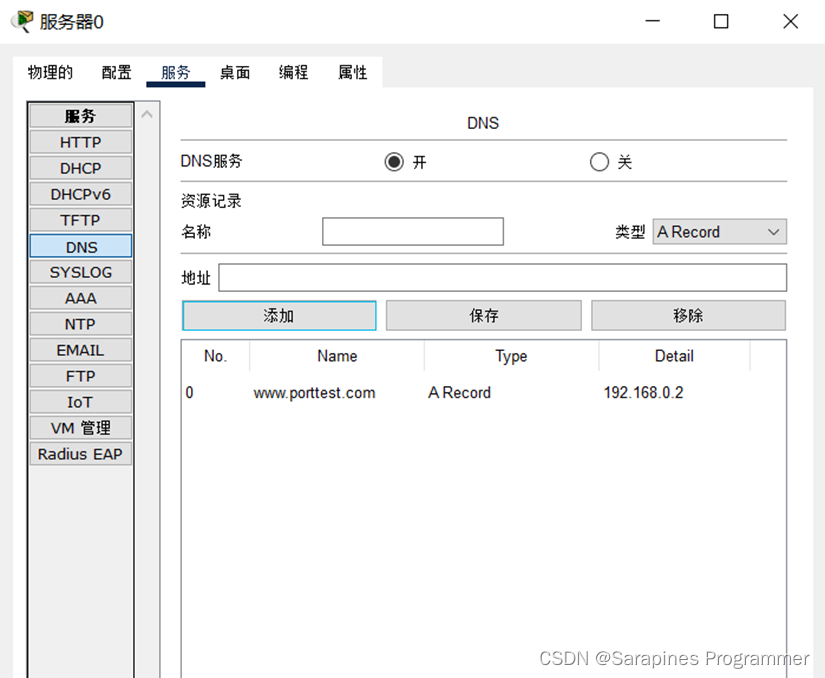

配置DNS服务器的域名：

​​​

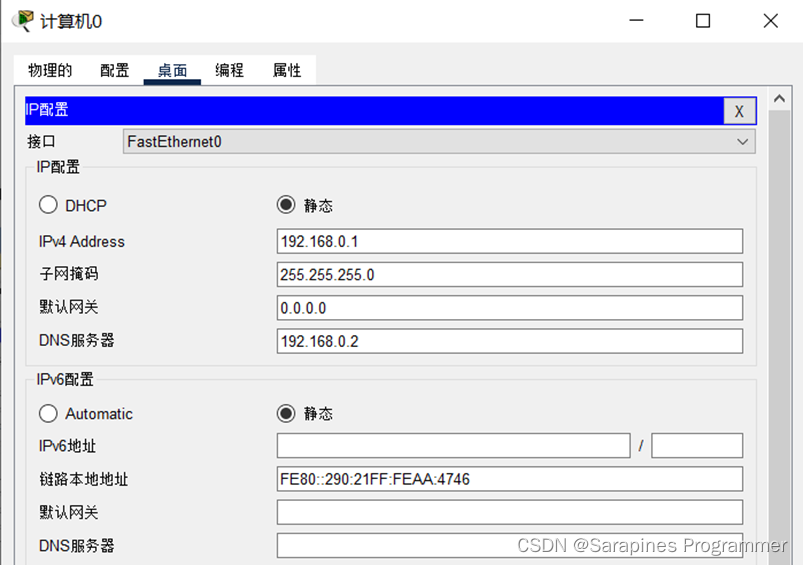

配置主机0的IP地址与DNS服务器：

​

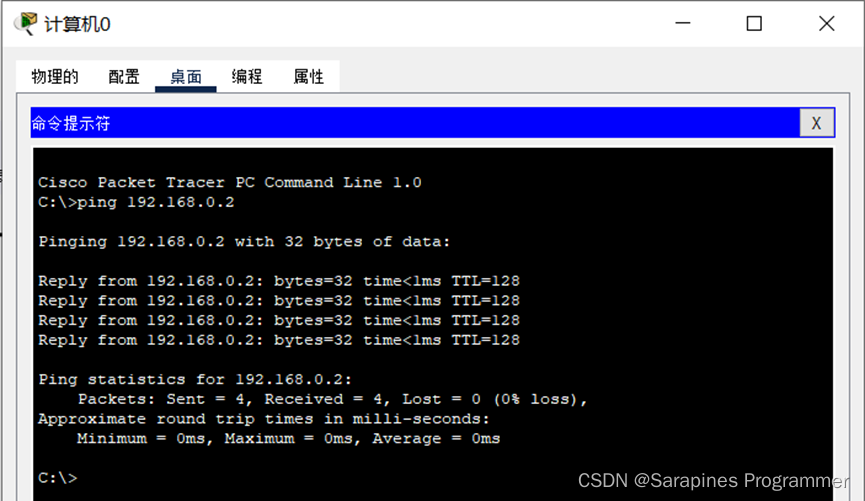

（3）step3验证主机间通信：使用主机0的命令提示符输入ping 192.168.0.2：

​​

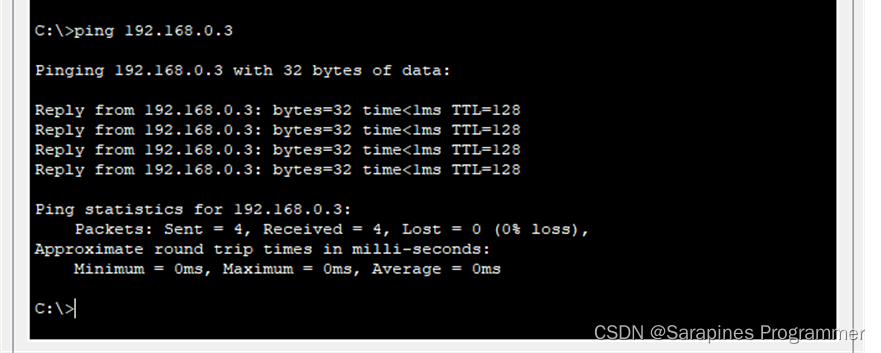

​分析发现主机0收到了来自192.168.0.2的响应，这表明PC0与DNS服务器之间是联通的。使用主机0的命令提示符输入ping 192.168.0.3：​

​

分析发现主机0收到了来自192.168.0.3的响应，这表明PC0与Web服务器之间是联通的。

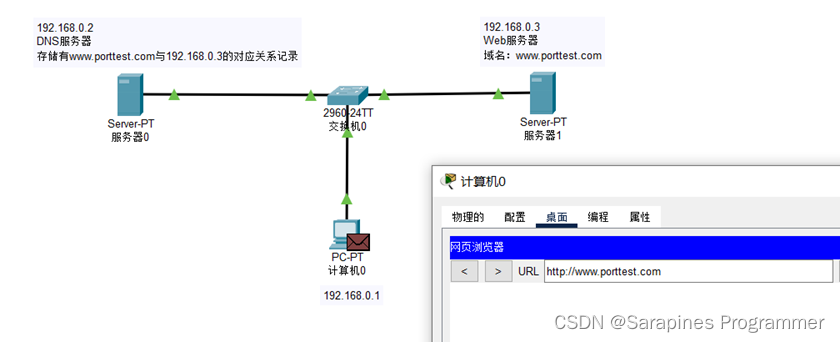

（4）step4：从实时模式切换到仿真模式，只显示DNS与HTTP。打开PC0的网页浏览器，输入www.porttest.com,此时由主机0向DNS服务器发生了一份数据包。

​​

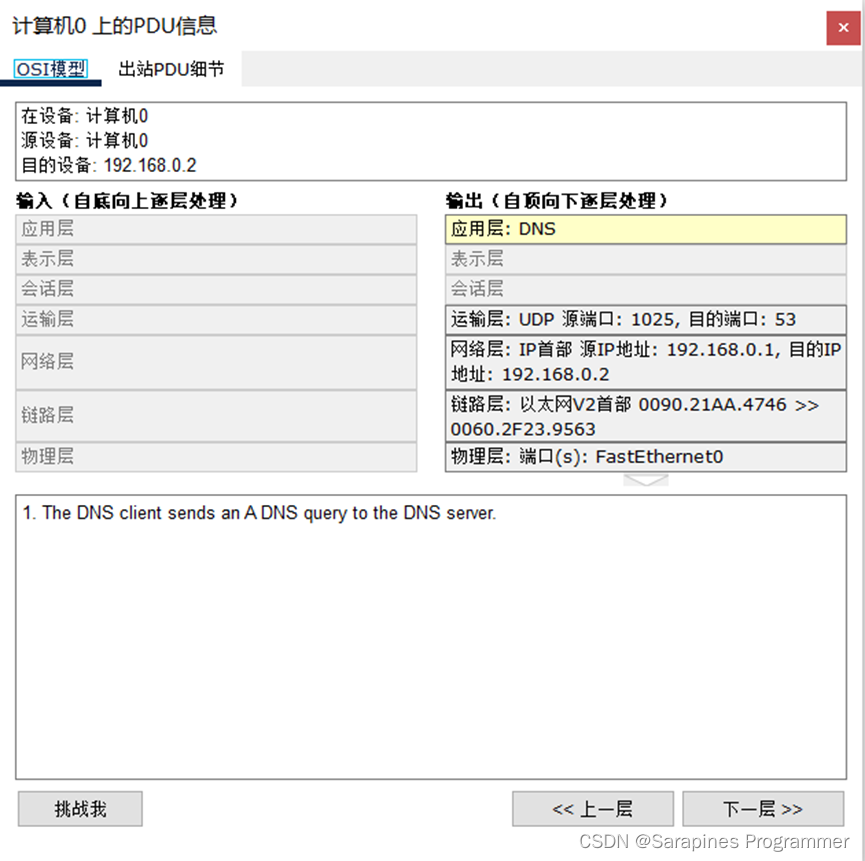

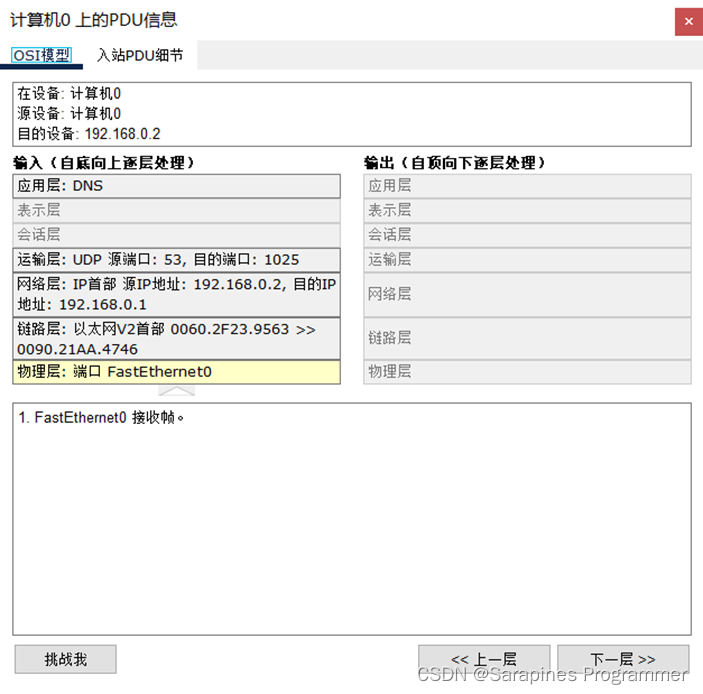

点击PC0上的数据包，可以看见具体封装的PDU细节.

​

点击前进捕获按钮，可以发现数据包最终到达DNS服务器：

​​

最终由DNS服务器发送数据包给到PC0，返回的PDU信息：

​​

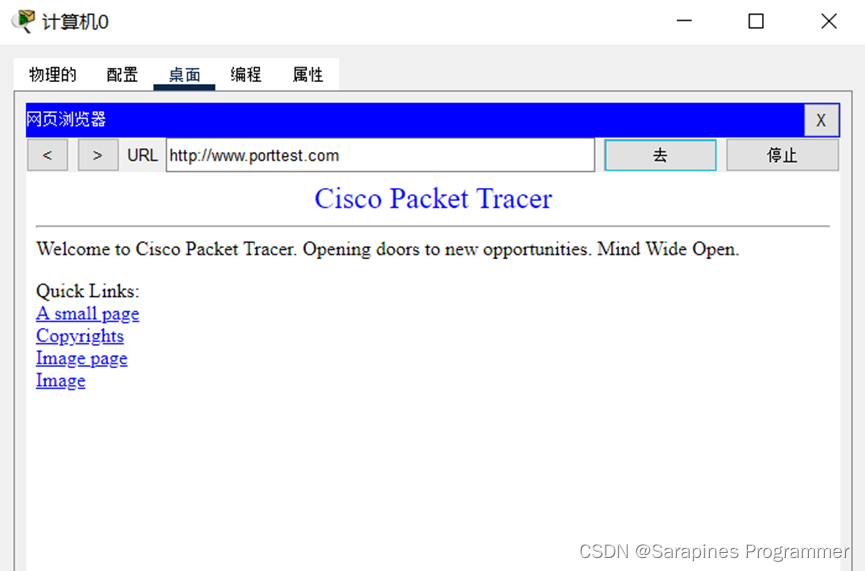

此时PC0的网页浏览器显示信息：

​​

​

2. 验证DHCP的作用

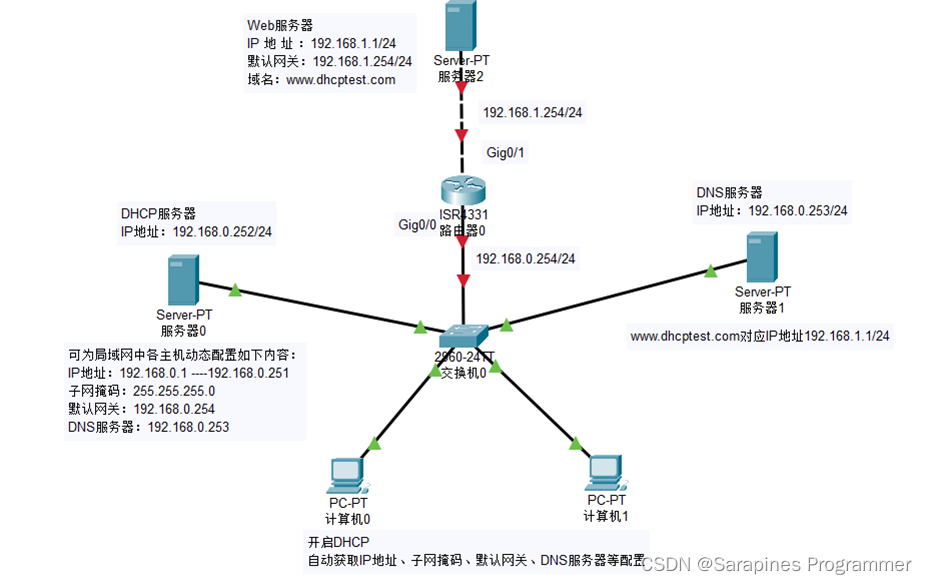

（1）step1  构建网络拓扑：在逻辑工作空间选择2台主机、3台服务器、1台交换机与1台路由器，构造网络拓扑：

​​

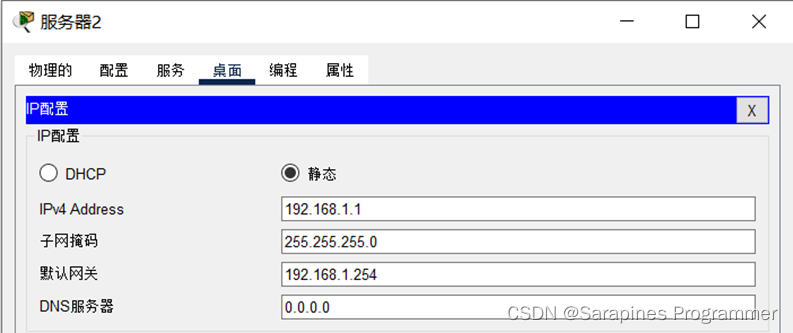

其中服务器2的配置：

​​

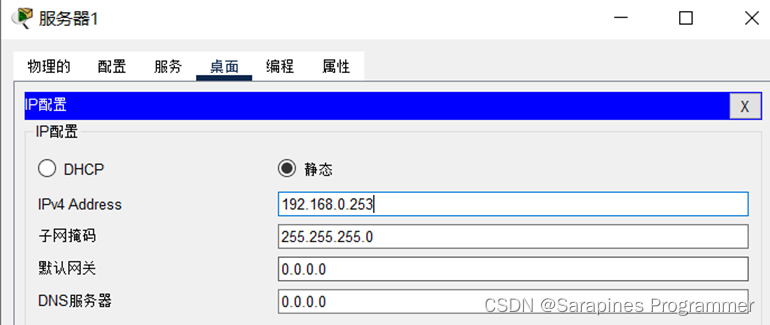

服务器1的配置：

​​

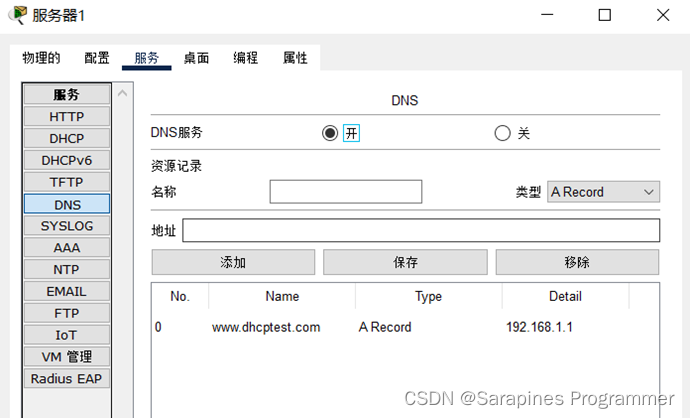

其添加的域名并打开DNS服务：

​​

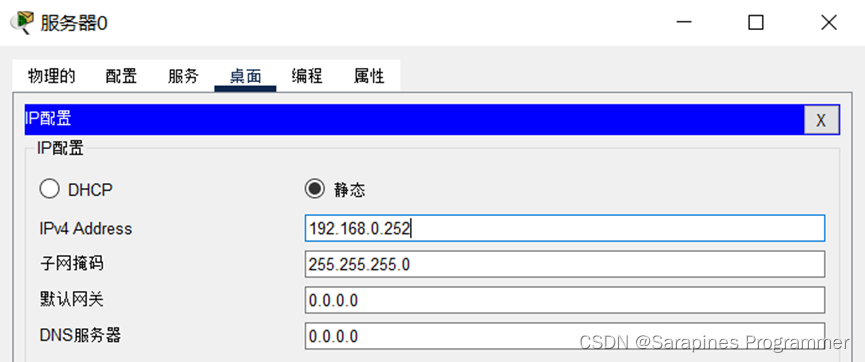

服务器0的配置：

​​

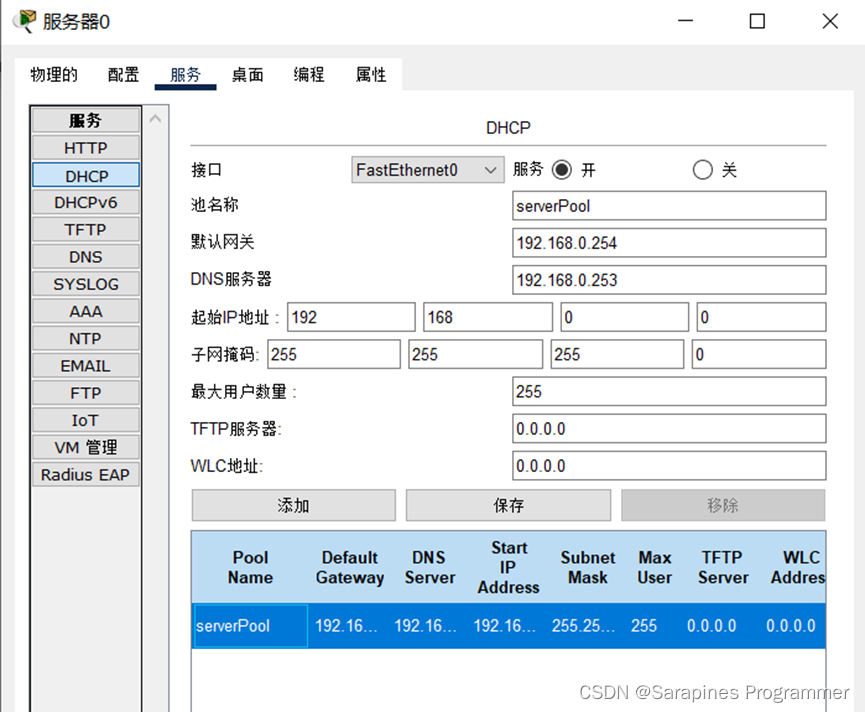

  配置服务器0的DHCP工作：

​​

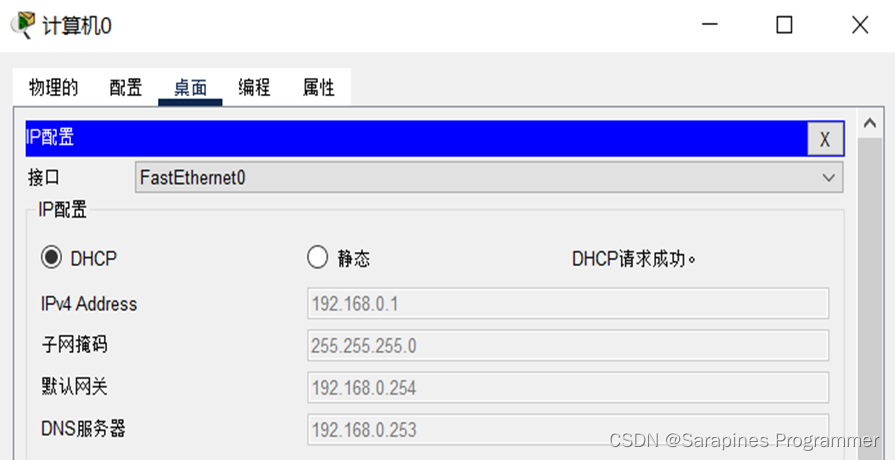

打开主机0的IP地址设置，选择DHCP配置，显示DHCP请求成功结果：

​​

​

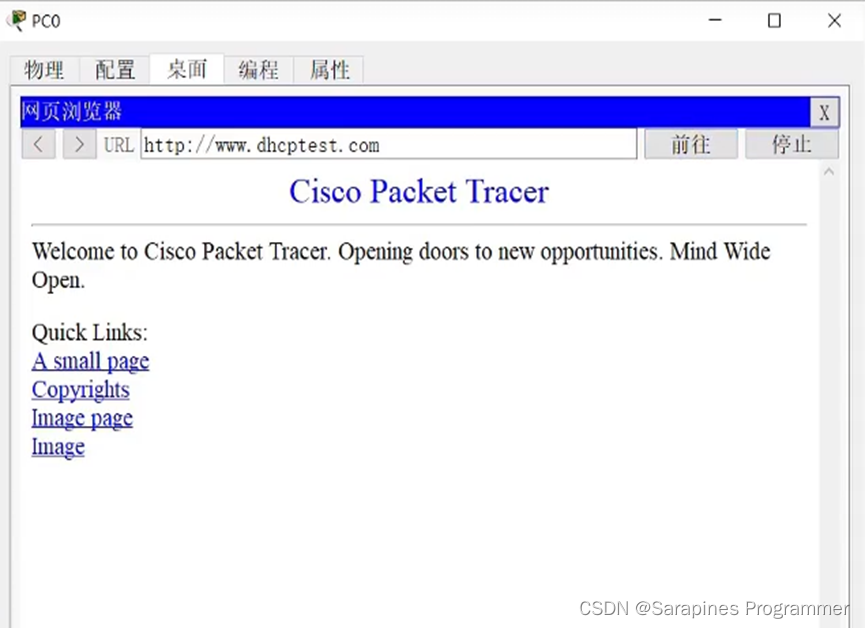

在主机0的网页浏览器输入www.dhcptest.com点击前往，结果：

​​​

​​​​​​​

​

2.4 实验体会

1. 运输层端口的重要性： 通过配置和观察不同端口的通信，深刻认识到运输层端口在实现端到端通信中的关键作用。不同端口用于不同的服务，理解这些端口有助于更有效地管理和优化网络流量。

2. DHCP服务的便捷性： 通过实验中的DHCP配置，体会到了动态主机配置协议的便捷之处。自动分配IP地址和其他网络参数，简化了网络管理的复杂性，提高了网络的可维护性和可扩展性。

3. 实践与理论的结合： 通过在Cisco Packet Tracer中的实际操作，将理论知识与实际网络配置相结合，更加深入地理解了运输层端口和DHCP的作用。这种实践性的学习方式有助于加深对网络技术的理解和掌握。
