【Cisco Packet Tracer】验证IP数据包的分组与转发流程
🌈个人主页：
🔥 系列专栏：
⏰诗赋清音：笔墨奔雷动，心随翠浪飞。山川蕴壮志澎湃，梦驭风云意悠远。
⛳️1. Cisco Packet Tracer简介
Cisco Packet Tracer是一款由思科（Cisco）公司开发的网络仿真工具，旨在帮助网络工程师和学生学习和实践网络配置、协议和拓扑设计。它是一种基于图形界面的网络模拟器，使用户能够构建、调试和测试网络，而无需实际的硬件设备。Cisco Packet Tracer的主要特点：
网络仿真和建模： Packet Tracer允许用户创建虚拟网络环境，包括路由器、交换机、终端设备等，以模拟真实网络环境。这对于学习网络原理、协议和配置非常有帮助。
设备模拟： 用户可以在Packet Tracer中模拟多种网络设备，包括思科的路由器、交换机、服务器等。这些设备的模拟行为类似于它们在真实网络中的行为。
协议支持： Packet Tracer支持多种网络协议，包括TCP/IP、UDP、HTTP、FTP等，使用户能够学习和实践网络通信的各个方面。
实验和实践： 学生和网络专业人士可以使用Packet Tracer进行各种实验，测试不同网络配置和方案，以加深对网络技术的理解。
教育用途： Packet Tracer通常用于网络工程和计算机网络课程中，帮助学生通过实践加深对课程内容的理解。它是一种理想的教学工具，可在教室或远程学习环境中使用。
跨平台支持： Packet Tracer可在多个操作系统上运行，包括Windows和Linux，使用户能够在不同的计算机系统上使用它。
社区支持： Packet Tracer有一个活跃的用户社区，用户可以在社区中分享经验、提出问题并获得解答，促进学习和知识交流。
⛳️2. 验证IP数据包的分组与转发流程
2.1 实验目的
-
理解IP数据包的分组结构： 通过Cisco Packet Tracer实验，学习和验证IP数据包的各个字段，包括源地址、目标地址、TTL等，深入理解IP数据包的分组结构。
-
掌握IP数据包的转发流程： 通过实际操作和模拟，了解路由器是如何根据目标IP地址进行数据包的转发，理解路由表的作用和配置。
-
熟悉网络设备的配置与管理： 通过实验，熟悉Cisco Packet Tracer工具的使用，掌握路由器和交换机的基本配置方法，以及网络设备的管理技能。
2.2 实验环境
- 基于Cisco Packet Tracer 模拟器
2.3 实验内容
验证IP数据包的分组与转发流程

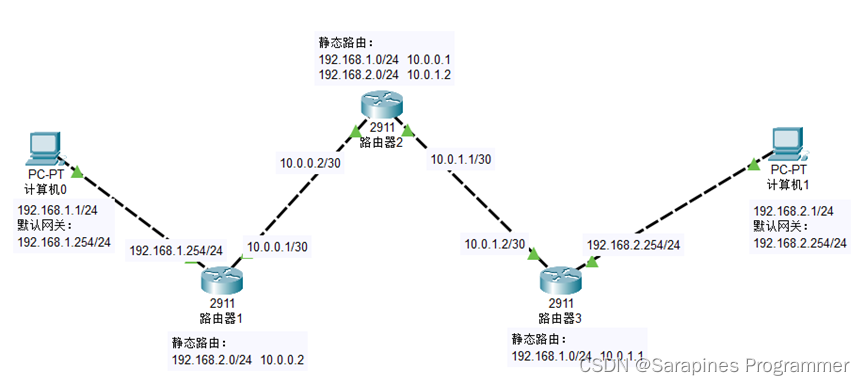

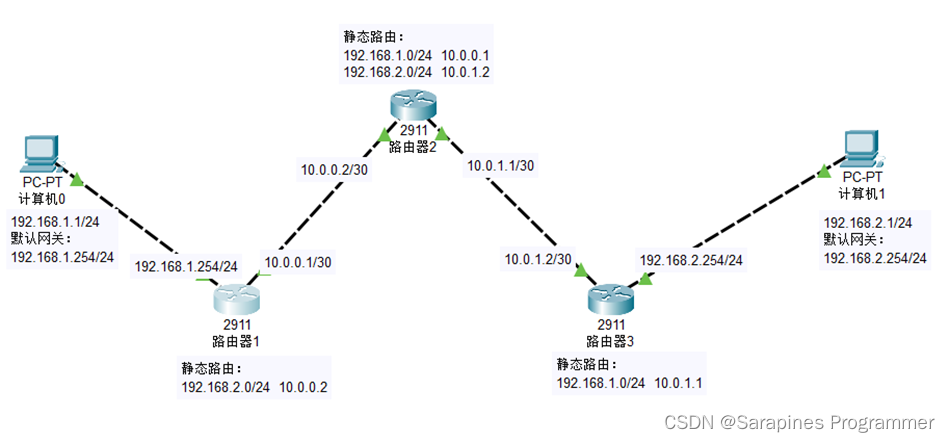

（1）step1 构造网络拓扑：在逻辑工作空间选择2台主机（此处拖动的为主机）、3台2911路由器（存在三个接口）以及连接线（此处拖动的为自动选择连接线类型），构造网络拓扑：
（2）step2 设置网络设备：鼠标左击PC-PT计算机0，选择桌面点击IP地址设置为192.168.1.1，填充子网掩码为255.255.255.0，默认网关为192.168.1.254.按照前述设置其他网络设备。

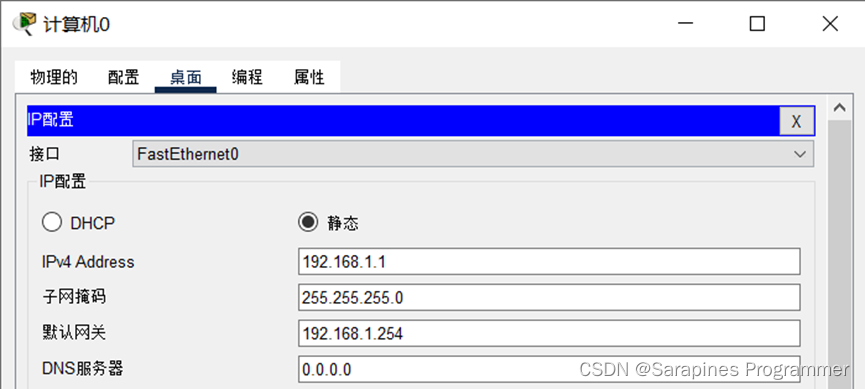

主机0的设置：

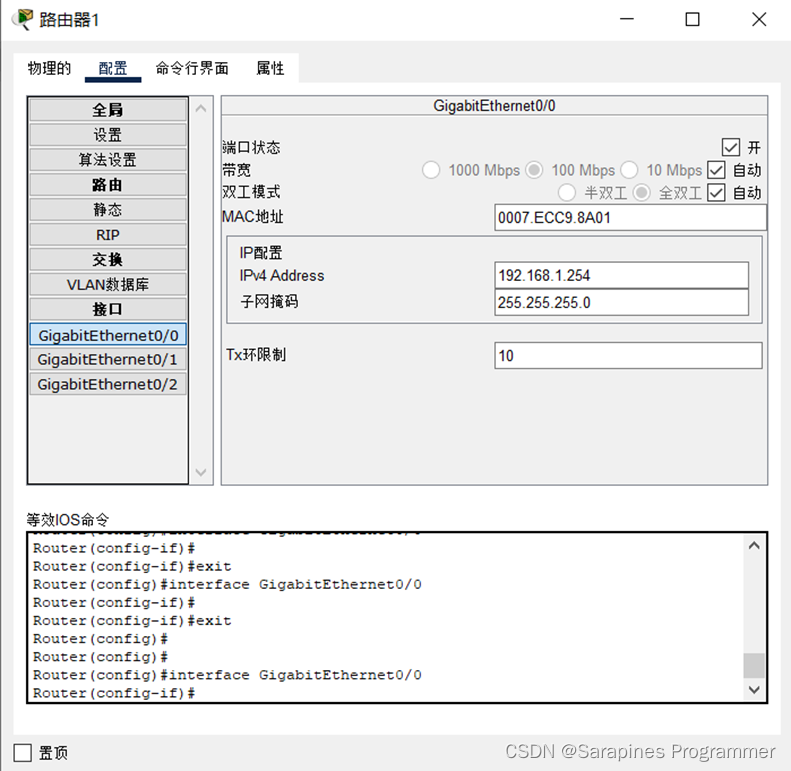

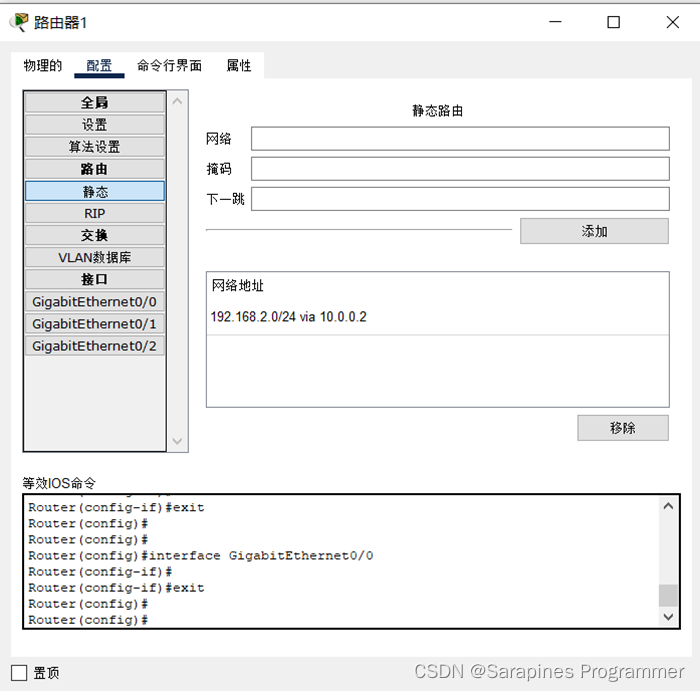

配置路由器0的接口0，并打开端口状态，其余接口与其他路由分别按前述标注进行配置。
配置路由0的接口设置：

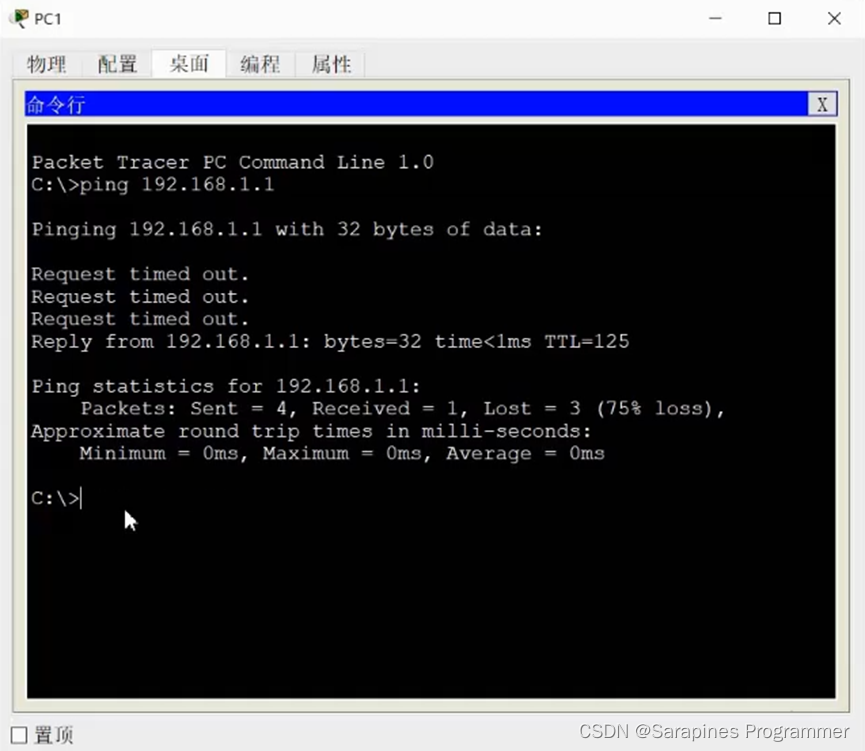

（3）step3 验证主机间通信：打开主机1的命令提示符，使用主机1 ping主机0：

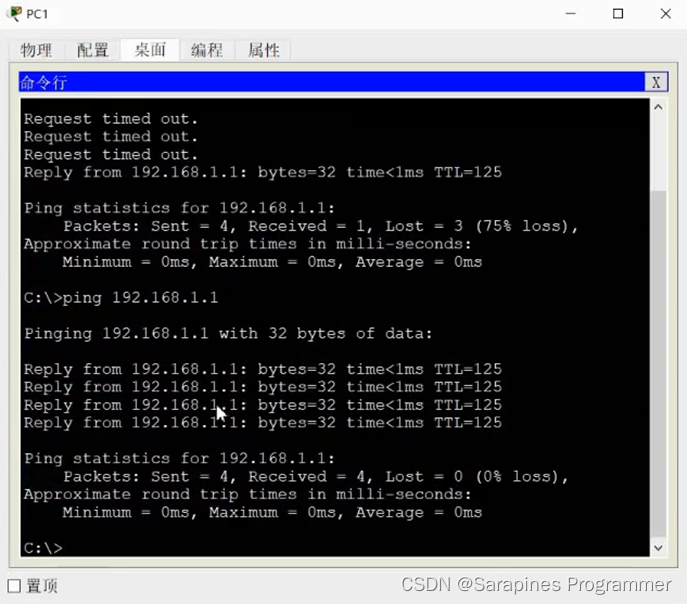

可以分析发现出现三次超时还有一次响应，说明主机1通过ARP广播请求发送到主机0。重新使用主机1 ping 主机4可以发现四次都收到了主机0的响应：

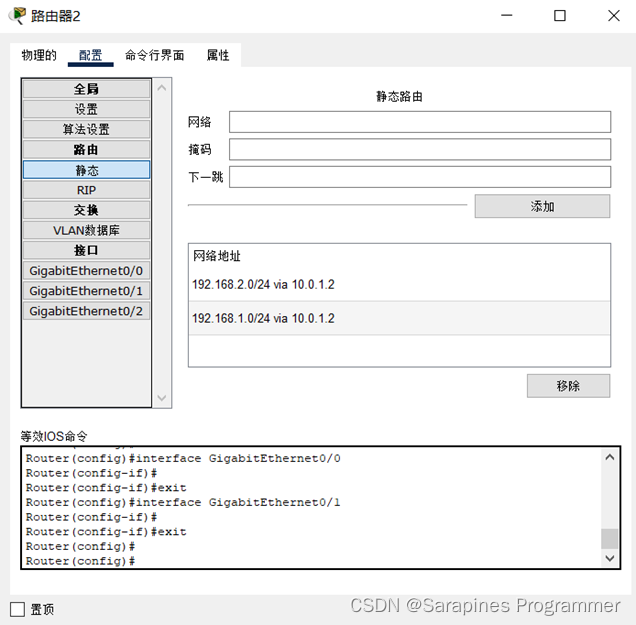

打开路由器2的静态配置，将原来正确的配置改成错误的：

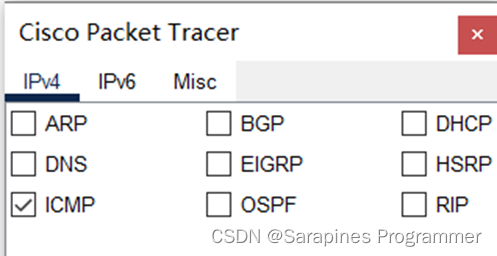

此时将实时模式切换到仿真模式下，只显示ICMP协议即可：

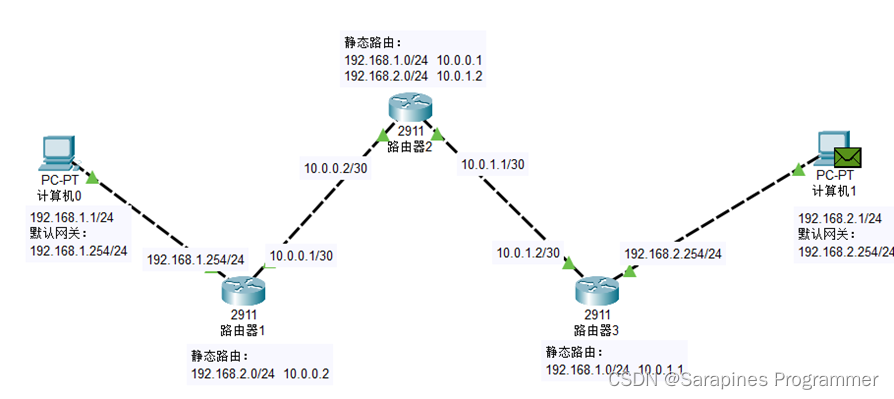

在仿真模式下让主机1给主机0发送一个简单数据包：
分析发现数据包由主机1结果路由器3发送至路由器2后，数据包一直在这两个路由器之间循环发送占用资源，由此验证了由于静态路由的配置错误导致的环路问题。
2.4 实验体会
-
深入了解IP数据包： 通过分析和验证IP数据包的分组结构，对IP协议有了更深入的理解，包括头部信息的作用、字段的含义等，为进一步的网络学习奠定了基础。
-
实际模拟加深认识： 通过实际操作模拟IP数据包的转发流程，加深了对路由器和交换机工作原理的认识，更好地理解网络中不同设备的协同工作。
-
提升网络配置与管理技能： 通过配置路由器和交换机，熟悉了网络设备的基本操作，学到了如何设置IP地址、配置路由表等实用技能，为今后网络工程方面的学习和工作积累了经验。
