 ⛳️1. Cisco Packet Tracer简介

Cisco Packet Tracer是一款由思科（Cisco）公司开发的网络仿真工具，旨在帮助网络工程师和学生学习和实践网络配置、协议和拓扑设计。它是一种基于图形界面的网络模拟器，使用户能够构建、调试和测试网络，而无需实际的硬件设备。Cisco Packet Tracer的主要特点：

1. 网络仿真和建模： Packet Tracer允许用户创建虚拟网络环境，包括路由器、交换机、终端设备等，以模拟真实网络环境。这对于学习网络原理、协议和配置非常有帮助。

2. 设备模拟： 用户可以在Packet Tracer中模拟多种网络设备，包括思科的路由器、交换机、服务器等。这些设备的模拟行为类似于它们在真实网络中的行为。

3. 协议支持： Packet Tracer支持多种网络协议，包括TCP/IP、UDP、HTTP、FTP等，使用户能够学习和实践网络通信的各个方面。

4. 实验和实践： 学生和网络专业人士可以使用Packet Tracer进行各种实验，测试不同网络配置和方案，以加深对网络技术的理解。

5. 教育用途： Packet Tracer通常用于网络工程和计算机网络课程中，帮助学生通过实践加深对课程内容的理解。它是一种理想的教学工具，可在教室或远程学习环境中使用。

6. 跨平台支持： Packet Tracer可在多个操作系统上运行，包括Windows和Linux，使用户能够在不同的计算机系统上使用它。

7. 社区支持： Packet Tracer有一个活跃的用户社区，用户可以在社区中分享经验、提出问题并获得解答，促进学习和知识交流。

⛳️2. 分类地址

2.1 实验目的

1. 理解分类地址的概念： 通过实验，学习掌握分类地址的基本概念，包括不同类别（A、B、C）的地址范围和特点。

2. 熟悉Cisco Packet Tracer工具的使用： 利用实验，熟悉Cisco Packet Tracer工具的操作，了解如何在模拟环境中配置和管理不同类别的地址。

3. 建立网络设备间的通信： 实践中，通过为不同设备分配分类地址，培养配置路由器、交换机等网络设备，以确保设备之间的有效通信。

2.2 实验环境

• 基于Cisco Packet Tracer 模拟器

2.3 实验内容

    验证分类地址的作用和路由器初步功能

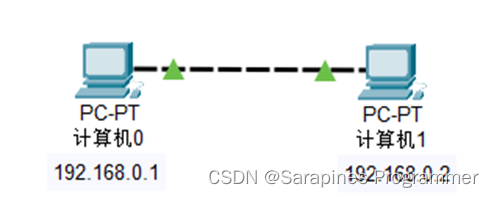

（1）step1  构造网络拓扑：在逻辑工作空间选择2台主机（此处拖动的为主机）、连接线（此处拖动的为自动选择连接线类型），构造网络拓扑:

​​

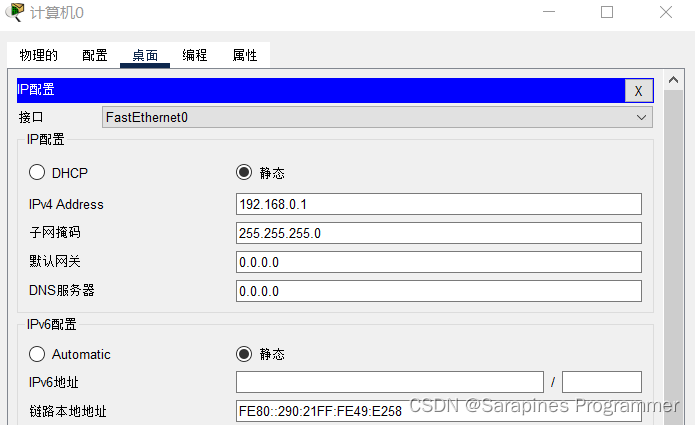

（2）step2  设置网络设备(设置主机的IP地址)：鼠标左击PC-PT计算机0，选择桌面点击IP地址设置为192.168.0.1，系统会默认填充子网掩码，并对主机01设置IP为192.168.0.2，设置主机01的IP地址:

​

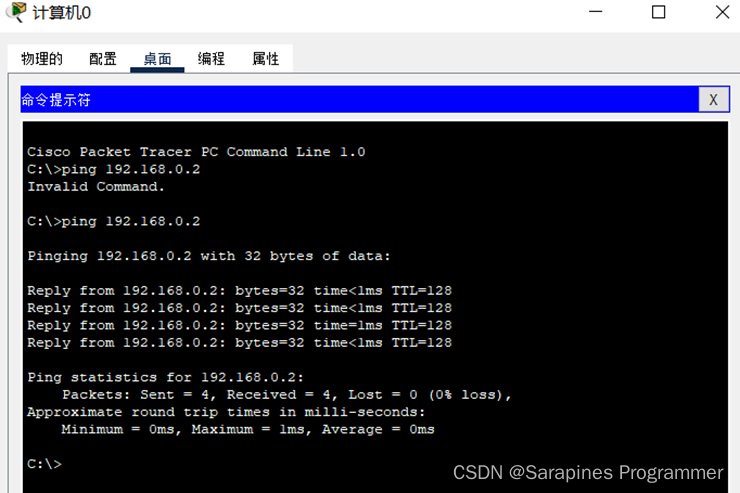

（3）step3  验证主机间能否进行通信：打开主机0的命令提示符输入ping 192.168.0.2，得到主机1的响应，表明在同一网络号可进行通信。

主机0验证通信:

​

​​

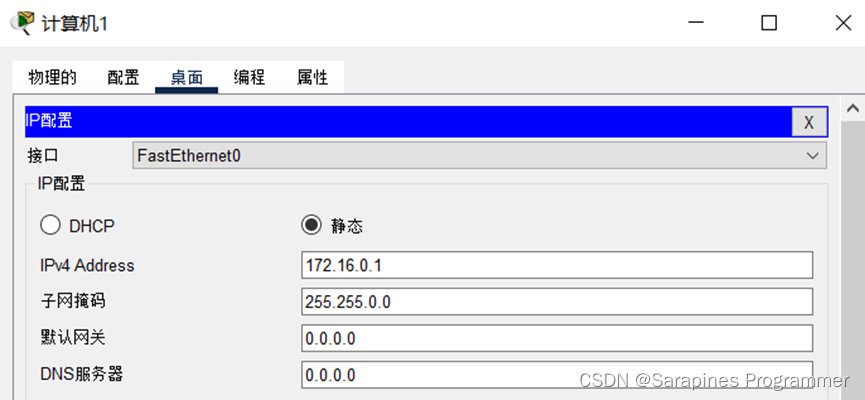

 更改主机1的IP地址设置为172.16.0.1，网络号为172.16属B类网络，而主机0属于C类网络，两者不在同一网络，主机1的IP地址:

​​

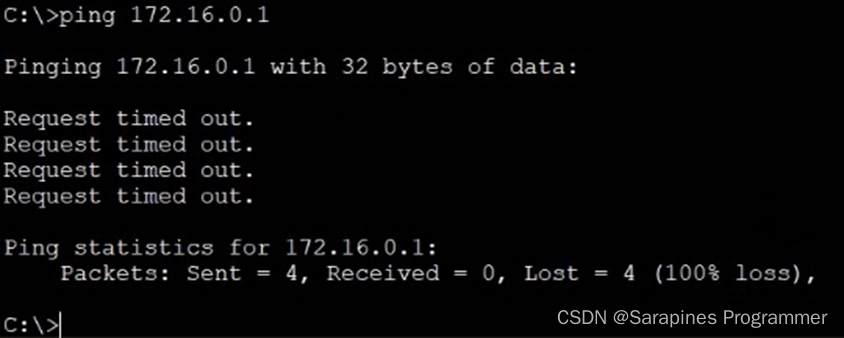

在主机0的命令提示符输入ping 172.16.0.1，得到主机1的响应，表明在不同网络号无法进行通信。

主机1验证通信：

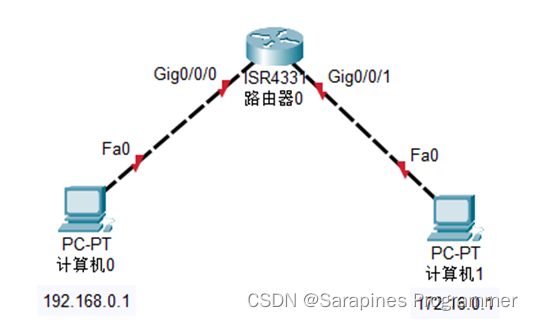

（4）step4 构造新的网络拓扑：在逻辑工作空间选择一台路由器、连接线（此处拖动的为自动选择连接线类型），构造网络拓扑：

​​

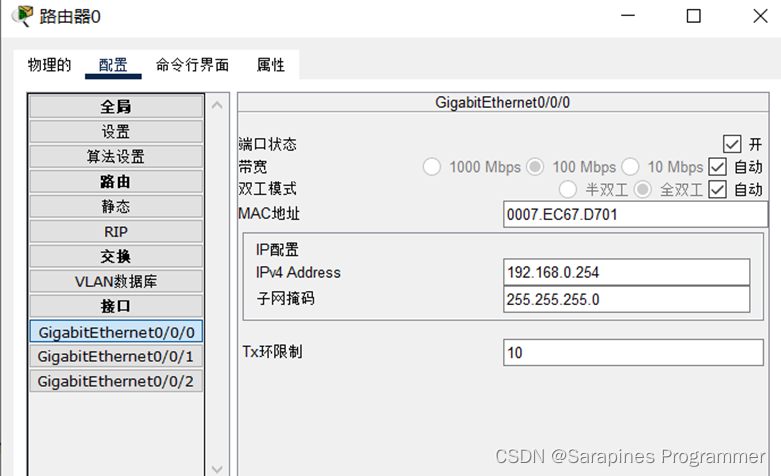

给路由器的两个接口配置IP地址，与不同网络连接的接口其IP地址也应为对应网络号。配置接口Gig0/0/0、Gig0/0/1的IP地址分别为192.168.0.254与172.16.255.254，并打开接口状态，其中接口Gig0/0/0如下：

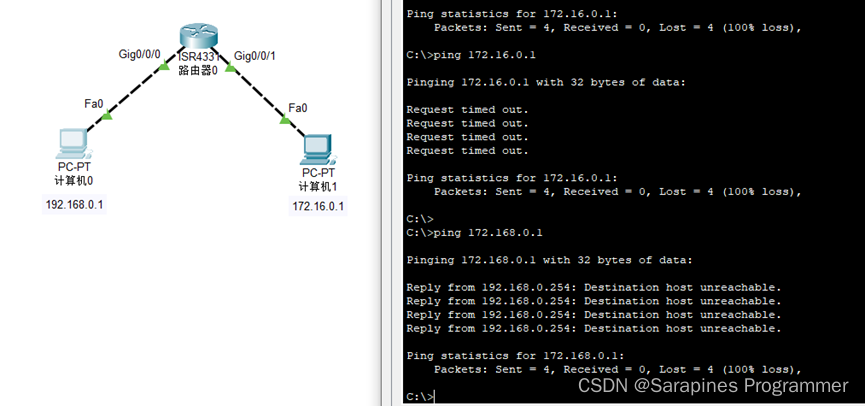

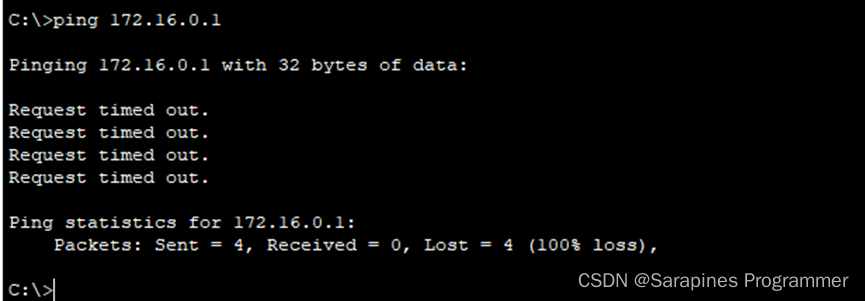

此时若用主机0的命令指示符ping 172.16.0.1仍然会显示超时，这是因为主机0和主机1不在同一网络，而对路由器也并未指明其传输的地址：

​

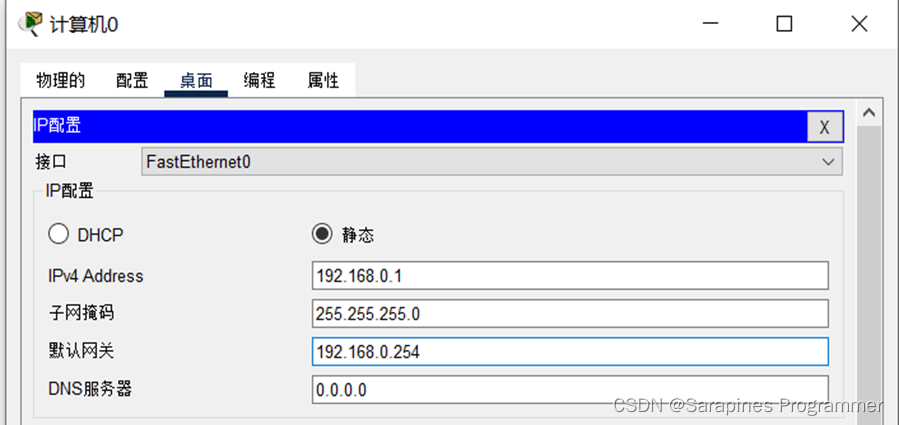

（5）step5 验证不同网络通过路由器能否进行通信：分布配置主机0和主机1的默认网关为192.168.0.254和172.16.255.254.其中主机0的网关地址：

​

在主机0的命令提示符输入ping 172.16.0.1，此时得到主机1的响应，表明即使在不同网络但通过路由器可以实现通信。

主机0的命令提示符界面：

​

​

2.4 实验体会

1. 工具熟练度提升： 通过实验，对Cisco Packet Tracer的使用更加熟练，包括网络拓扑的搭建、设备的配置和连接，提高了网络管理和维护的能力。

2. 深化对分类地址的理解： 实践中，深化了对分类地址的理解，特别是在配置和验证过程中，更清晰地了解了不同类别地址的用途和限制，为今后设计网络提供了实际经验。

3. 团队协作与问题解决： 实验中可能会遇到一些配置和连接的问题，通过与同学或团队成员的合作，积极分享经验和解决方案，提高了团队协作和问题解决的能力。
