🚀前言

Point是Windows Forms中的一个类,它表示一个具有二维X和Y坐标的点。可以用来表示控件上的位置、鼠标的位置、绘图的起始点等。

以下是一些Point类的常用属性和方法:

属性:

  • X:获取或设置点的X坐标。
  • Y:获取或设置点的Y坐标。

方法:

  • Equals(Point):确定指定的对象是否等于当前对象。
  • GetHashCode():作为默认哈希函数。
  • ToString():将此 Point 结构转换为字符串。

Point类常用于控制坐标、绘图、鼠标事件等方面。例如,在画布上绘制一个圆形时,需要指定圆心的位置,就可以使用Point类。当用户单击鼠标时,系统会返回一个Point对象,表示鼠标当前的位置,以便响应鼠标事件。

🚀一、Point

🔎1.Empty

在WinForms中,Point属性Empty是一个静态只读字段,用于表示一个空的Point对象。它的值为(0,0)。

可以使用Empty来检查一个Point对象是否为空。例如:

Point p = new Point(0, 0);
if (p == Point.Empty)
{
    // p是空的
}

可以将Empty用作Point结构的默认值。例如:

Point p = Point.Empty;
// 现在p是空的

🔎2.构造函数

在WinForms中,Point是表示二维平面上的坐标的结构。它具有多个构造函数重载,允许您以不同的方式创建Point对象。

  1. Point(Size sz) 构造函数:此构造函数接受一个Size对象作为参数,然后将其宽度和高度分别分配给Point的X和Y属性。这对于从Size对象创建Point对象非常有用。

示例:

Size size = new Size(100, 50);
Point point = new Point(size);
// 现在,point的X将是100,Y将是50
  1. Point(int dw) 构造函数:此构造函数接受一个32位整数作为参数,其中高16位表示X坐标,低16位表示Y坐标。

示例:

int combinedCoordinates = 0x00640032; // 高16位是100,低16位是50
Point point = new Point(combinedCoordinates);
// 现在,point的X将是100,Y将是50
  1. Point(int x, int y) 构造函数:此构造函数接受两个整数作为参数,分别代表X和Y坐标的值。

示例:

int x = 100;
int y = 50;
Point point = new Point(x, y);
// 现在,point的X将是100,Y将是50

这些构造函数允许您以不同的方式初始化Point对象。

🔎3.静态方法

WinForms 中的 Point 结构提供了一些有用的静态方法,用于处理点坐标。下面是这些静态方法的介绍和示例:

  1. Point.Add(Point, Point):将两个点的坐标相加,返回一个新的 Point 结构。

    示例:

    Point point1 = new Point(10, 20);
    Point point2 = new Point(5, 10);
    Point result = Point.Add(point1, point2); // result 包含 (15, 30)

  2. Point.Subtract(Point, Point):将一个点的坐标减去另一个点的坐标,返回一个新的 Point 结构。

    示例:

    Point point1 = new Point(10, 20);
    Point point2 = new Point(5, 10);
    Point result = Point.Subtract(point1, point2); // result 包含 (5, 10)

  3. Point.Offset(Point)Point.Offset(Int32, Int32):将点的坐标进行偏移。

    示例:

    Point point = new Point(10, 20);
    point.Offset(5, 10); // point 变为 (15, 30)

  4. Point.Ceiling(Point):将点的坐标向上取整,返回一个新的 Point 结构。

    示例:

    Point point = new Point(3, 4);
    Point result = Point.Ceiling(point); // result 包含 (3, 4)

  5. Point.Round(Point):将点的坐标四舍五入到最接近的整数,返回一个新的 Point 结构。

    示例:

    Point point = new Point(3, 4);
    Point result = Point.Round(point); // result 包含 (3, 4)

  6. Point.Truncate(Point):将点的坐标截断为整数部分,返回一个新的 Point 结构。

    示例:

    Point point = new Point(3.9, 4.5);
    Point result = Point.Truncate(point); // result 包含 (3, 4)


这些静态方法可用于执行点坐标的各种操作,管理图形元素的位置和偏移。

🔎4.非静态方法

在 WinForms 中,Point 结构还提供了一些非静态方法和属性,下面是这些方法和属性的介绍以及示例:

  1. Equals(Object):比较当前的 Point 结构是否与指定的对象相等。

    示例:

    Point point1 = new Point(10, 20);
    Point point2 = new Point(10, 20);
    bool areEqual = point1.Equals(point2); // 返回 true,因为坐标相同

  2. ReferenceEquals(Object, Object):确定指定的两个对象是否引用相同的内存位置。

    示例:

    Point point1 = new Point(10, 20);
    Point point2 = point1;
    bool areSameReference = ReferenceEquals(point1, point2); // 返回 true,因为它们引用相同的对象

  3. ToString():返回表示当前 Point 结构的字符串表示形式。

    示例:

    Point point = new Point(10, 20);
    string pointString = point.ToString(); // 返回 "System.Drawing.Point"

  4. GetType():获取当前对象的类型信息。

    示例:

    Point point = new Point(10, 20);
    Type type = point.GetType(); // 返回 typeof(System.Drawing.Point)

  5. GetHashCode():获取当前 Point 结构的哈希码。

    示例:

    Point point = new Point(10, 20);
    int hashCode = point.GetHashCode(); // 返回哈希码


这些非静态方法和属性允许您在处理 Point 结构时进行相等性比较、字符串表示、类型信息获取和哈希码计算等操作。这些操作对于在 WinForms 中管理图形元素的位置和属性非常有用。

🔎5.运算符

在 WinForms 中,Point 结构还支持一些运算符,下面是这些运算符的介绍和示例:

  1. + 运算符:用于将两个 Point 结构相加,返回一个新的 Point 结构。

    示例:

    Point point1 = new Point(10, 20);
    Point point2 = new Point(5, 10);
    Point result = point1 + point2; // result 包含 (15, 30)

  2. - 运算符:用于将一个 Point 结构减去另一个 Point 结构,返回一个新的 Point 结构。

    示例:

    Point point1 = new Point(10, 20);
    Point point2 = new Point(5, 10);
    Point result = point1 - point2; // result 包含 (5, 10)

  3. == 运算符:用于检查两个 Point 结构是否相等。

    示例:

    Point point1 = new Point(10, 20);
    Point point2 = new Point(10, 20);
    bool areEqual = (point1 == point2); // 返回 true,因为坐标相同

  4. != 运算符:用于检查两个 Point 结构是否不相等。

    示例:

    Point point1 = new Point(10, 20);
    Point point2 = new Point(5, 10);
    bool areNotEqual = (point1 != point2); // 返回 true,因为坐标不同

  5. ImplicitExplicit 运算符:用于将 Size 结构隐式或显式转换为 Point 结构,或将 Point 结构隐式或显式转换为 Size 结构。

    隐式转换示例:

    Point point = new Point(10, 20);
    Size size = point; // 隐式转换为 Size 结构


    显式转换示例:

    Size size = new Size(30, 40);
    Point point = (Point)size; // 显式转换为 Point 结构


这些运算符允许您在处理 Point 结构时执行常见的算术运算和相等性比较操作,并且还支持 Point 结构与 Size 结构之间的转换

🔎6.案例

要在 WinForms 中使用 GDI+ 绘制一个随机颜色的圆,并支持鼠标拖动以改变圆的位置,您可以创建一个自定义的 Control,然后在其 Paint 事件处理程序中绘制圆形,并在 MouseDownMouseMoveMouseUp 事件处理程序中实现鼠标拖动功能。以下是一个简单的示例:

using System;
using System.Drawing;
using System.Windows.Forms;

public class DraggableCircleControl1: DraggableCircleControl1
{
    private Point circleCenter = new Point(100, 100);
    private int circleRadius = 50;
    private bool isDragging = false;
    private Point offset;

    public DraggableCircleControl1()
    {
        this.DoubleBuffered = true;
        this.MouseDown += DraggableCircleControl_MouseDown;
        this.MouseMove += DraggableCircleControl_MouseMove;
        this.MouseUp += DraggableCircleControl_MouseUp;
    }

    protected override void OnPaint(PaintEventArgs e)
    {
        base.OnPaint(e);
        Graphics g = e.Graphics;

        // 生成随机颜色
        Random random = new Random();
        Color randomColor = Color.FromArgb(random.Next(256), random.Next(256), random.Next(256));

        // 绘制圆形
        using (SolidBrush brush = new SolidBrush(randomColor))
        {
            g.FillEllipse(brush, circleCenter.X - circleRadius, circleCenter.Y - circleRadius, circleRadius * 2, circleRadius * 2);
        }
    }

    private void DraggableCircleControl_MouseDown(object sender, MouseEventArgs e)
    {
        if (e.Button == MouseButtons.Left)
        {
            // 检查鼠标是否在圆内部
            int dx = e.X - circleCenter.X;
            int dy = e.Y - circleCenter.Y;
            if (dx * dx + dy * dy <= circleRadius * circleRadius)
            {
                isDragging = true;
                offset = new Point(dx, dy);
            }
        }
    }

    private void DraggableCircleControl_MouseMove(object sender, MouseEventArgs e)
    {
        if (isDragging)
        {
            // 更新圆的位置
            circleCenter = new Point(e.X - offset.X, e.Y - offset.Y);
            this.Invalidate(); // 重新绘制控件
        }
    }

    private void DraggableCircleControl_MouseUp(object sender, MouseEventArgs e)
    {
        if (e.Button == MouseButtons.Left)
        {
            isDragging = false;
        }
    }
}

public class MainForm : Form
{
    public MainForm()
    {
        this.Size = new Size(400, 400);
        this.Controls.Add(new DraggableCircleControl1());
    }

    [STAThread]
    static void Main()
    {
        Application.EnableVisualStyles();
        Application.Run(new MainForm());
    }
}

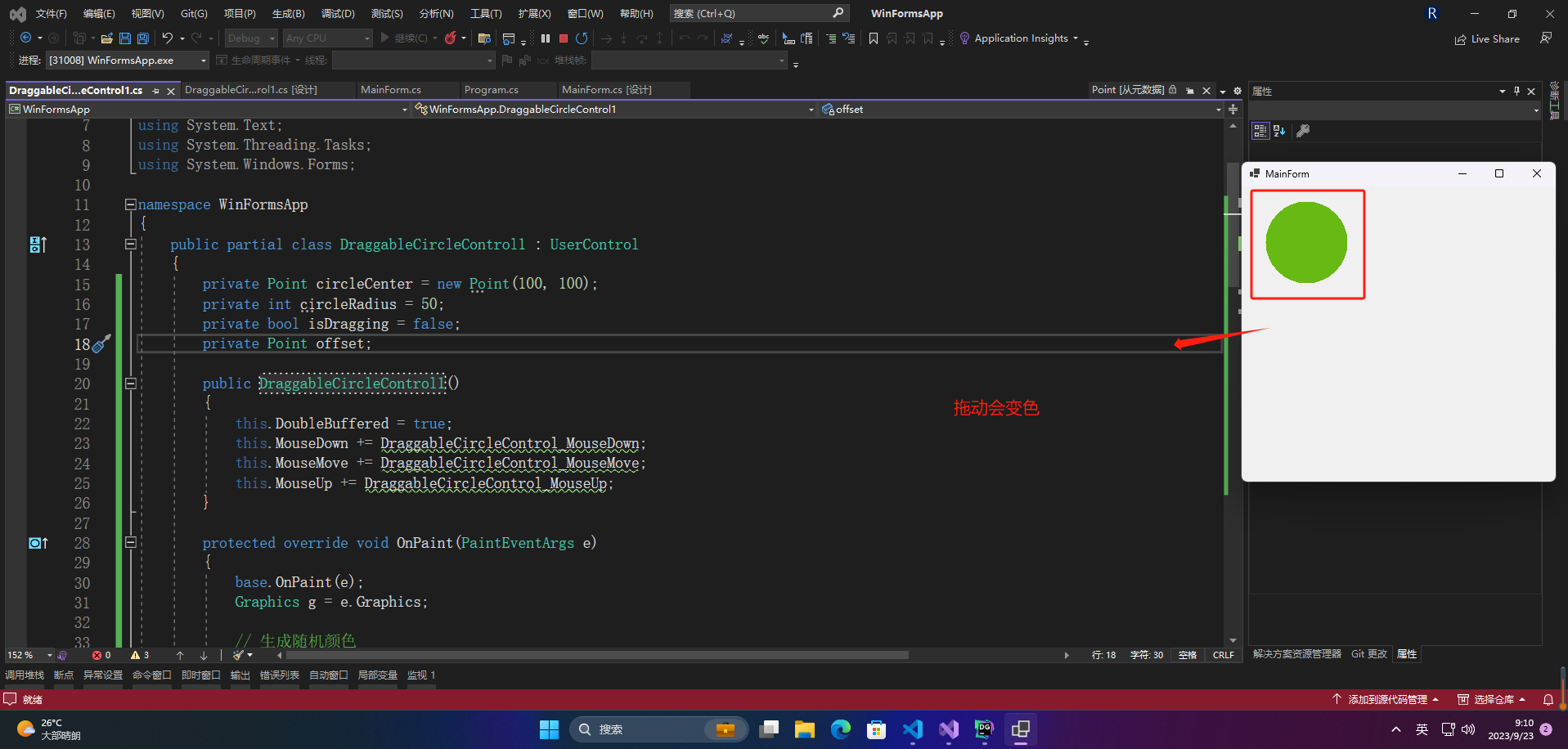

在这里插入图片描述

上述代码创建了一个自定义的 DraggableCircleControl 控件,该控件绘制一个随机颜色的圆,支持鼠标拖动以改变圆的位置。将该控件添加到 MainForm 中,并运行应用程序即可看到效果。
