基于华为modelarts快速实现安全帽检测任务

一、什么是MODELARTS

ModelArts是华为推出的面向开发者的一站式AI开发平台，为机器学习与深度学习提供海量数据预处理及半自动化标注、大规模分布式Training、自动化模型生成，及端-边-云模型按需部署能力，帮助用户快速创建和部署模型，管理全周期AI工作流。

二、任务分析

安全帽检测是目标检测(Object detection)任务，简单来说，目标检测是识别图片中有哪些物体以及物体的位置(坐标位置)，目标检测的位置表示形式有两种：

1.极坐标表示:(xmin, ymin, xmax, ymax)

• xmin:x最小坐标
• ymin:y最小坐标
• xmax:x最大坐标
• ymax:y最大坐标

2.中心点坐标:(x_center, y_center, w, h)

• x_center:中心点x坐标
• y_center:中心点y坐标
• w:检测框宽度
• h:检测框高度

三、数据准备

本项目使用开源的安全帽检测数据集SafetyHelmetWearing-Dataset，SHWD主要通过爬虫拿到，总共有7581张图像，包含9044个佩戴安全帽的bounding box(正类)，以及111514个未佩戴安全帽的bounding box(负类)，所有的图像用labelimg标注出目标区域及类别。其中每个bounding box的标签：“hat”表示佩戴安全帽，“person”表示普通未佩戴的行人头部区域的bounding box。标注使用xml形式。

四、上传数据至OBS

OBS服务是对象存储服务，我们要在modelarts上使用我们的数据集，需要先把数据集上传到OBS上，就跟我们要训练网络先要把自己的数据下载到自己的硬盘上一样，OBS可以简单的理解成为类似于网盘。网⻚上使用OBS有一定的限制，每次只能上传一百个对象，要像批量上传大量文件要使用工具，这里介绍下我的环境是MacOS。使用的工具是obsutil，windows和linux使用的工具都很简单，所以这里就以MacOS举例。

获取密钥，在华为云点击账号，选择我的凭证：

点击“新增访问秘钥”：

获取邮箱验证码，输入验证码，点击确定即可获得一套秘钥(CSV文件)：

打开下载的credentials.csv文件，可看到如下内容:

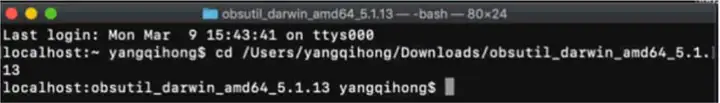

其中Access Key Id和Secret Access Key的两串要记住。打开一个终端，cd到刚才解压文件夹的目录（cd 之后把那个解压出来的文件夹拖进来即可）：

输入:./obsutil config -i=ak -k=sk -e=endpoint

就会创建出一个配置文件(是个隐藏文件)，这个文件会在自己的名字下面。cd到自己名字的目录下，使用ls –a查看所有文件：

会看到一个.obsutilconfig文件，使用vim打开它:vim .obsutilconfig：

按i进入编辑模型，在前三行分别输入之前文档中标红的三个串‘北京-1的节点’、‘Access KeyId’、‘Secret Access Key’。

之后按esc，再按wq，即可退出编辑。

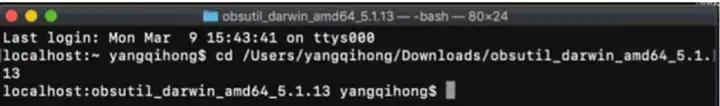

退出编辑之后，回到刚才那个解压之后的目录：

输入：./obsutil ls -s

如果返回结果中包含“Bucket number is:”，表明配置正确。

如果返回结果中包含“Http status [403]”，表明访问密钥配置有误。

如果返回结果中包含“A connection attempt failed”，表明无法连接OBS服务，请检查网络环境是否正常。

在已登录的状态下，打开‘服务列表’(不一定从左边打开，从上面也可以)，选择‘对象存储服务OBS’：

进入下面的界面：

找到自己要操作的桶，如果没有则自己创建。下图是我进入到我自己设置的桶中：

回到刚才打开的终端，也就是在obsutil解压目录的终端，输入:./obsutil cp /#{本地数据文件目录}obs://#{桶目录} -f –r

看到如下效果则是在上传了：

等待上传完成则可以看到obs目录中有刚刚上传的文件了。

五、创建数据集

这里需要介绍一下，当我们在使用平台的时候，使用的流程和我们自己做的流程并不会差别太大，区别比较大的是平台上的流程是真正的流程，我们做的每一步都对应这个工作流中的一个步骤，所以我们刚才虽然上传数据到OBS当中，但是要在流程中使用需要创建数据集。

进入modelarts的控制台(搜索框搜索modelarts，进入控制台)，并在左侧目录中选择数据管理>>数据集。

点击“创建数据集“进入到新建数据集⻚面：

• 名称：创建的数据集名称数据集输入位置:OBS中上传的数据位置，这里上传数据的label文件就可以实现自动匹配成标记后的数据文件；
• 数据集输出位置：这是标记输出的位置，也是OBS路径；
• modelarts支持在线标记标注场景及标注类型：选择要解决问题的场景这里我们实现安全帽检测，是个物体检测问题，填写效果如下：

创建之后可以看到创建的数据集记录，如果上传了label文件，新建之后等一点时间之后可以看到数据已经进行了标注。

这里可以继续补充或者标记我们的数据集，如果数据集已经准备好了，点击”发布“即可在后面的流程中使用该数据集：

六、创建训练任务

准备好了训练数据，可以进行训练了，选择“训练管理”>>“训练作业”：

点击”创建“进入新建训练任务⻚面，计费模式:目前只有一种，按需计费，也是平台常⻅的计费方式。

名称：训练任务名称

算法来源：训练任务选择的算法来源，算法来源有三种：

• 预制算法：预制算法是modelarts上开箱即用的算法，只需要调整超参数即可
• 常用框架：选择AI引擎(框架)，上传相应AI引擎及版本的代码进行训练
• 自定义：上传自定义环境docker容器，再上传符合自己环境的代码进行训练

数据来源：选择已经发布的数据集或者从存储位置选择数据集训练输出位置：训练好的模型权重文件输出位置

超参数：参照文档

• lr 学习率

• split_spec 训练集和验证集切分比例

• num_gpus 使用gpu数量

• batch_size 每次迭代训练的图片数量(单卡)

• learning_rate_strategy 训练的学习率策略，取值范围0~1，例如可设置为0.001evaluate_every_n_epochs 每训练N个epoch做一次验证
• save_interval_secs 保存模型的频率(单位:s)

• max_epoches 最大训练的epoch数

• log_every_n_steps 每训练N步打印一次日志，默认为10步打印一次

• save_summaries_steps 每5步保存一次summary信息，包括模型梯度更新值，以及训练参数weight_decay 模型权重衰减的L2系数

• optimizer优化器dymomentumw、sgd、adam、momentum

• momentum 优化器参数momentum

点击“下一步”>>“提交”，可以看到新建的任务已经在初始化了，初始化之后进行训练，经过一段时间之后训练结束OBS的路径中就有模型的权重文件了。这个等待的时间跟我们选择的模型已经设置的epoch有关。

七、导入模型

等训练任务结束之后，就可以进行导入模型了，导入模型是在平台上产出一个模型对象。

点击“模型管理”>>“模型”

点击“导入”，进入导入模型界面：

• 名称：模型名称
• 版本：模型版本号
• 元模型来源：选择预制算法的可以选择从训练中导入，选择对应的训练。或者是从OBS中选择，选择模 型的输出权重文件目录进行导入。从模板中选择是在训练过程中选择AI引擎上传自己代码的导入模型方 式，训练中选择自定义的情况，要选择“从容器镜像中选择”，选择自己定义的容器再选择模型进行导入。
• 运行时依赖：这部分是加入运行时需要的依赖环境，在使用模型的时候会用到。


点击立即创建，模型经过导入及构建之后可以使用：

八、测试

在菜单中选择“开发环境”>>“NoteBook”，这里面是创建执行环境的，也是使用容器技术构建需要的环境，使用方法类似于jupyter notebook。

点击“创建”进入创建执行环境⻚面：

• 计算方式：目前只有一种，按需计费
• 名称：创建的执行环境名称
• 自动停止：自动停止时间，由于是按需计费，防止用户出现忘记停止的情况，设置自动停止环境。

选择好配置资源后，点击下一步，创建的环境就在启动中了，启动时间大概1-2mins。

当启动结束后，点击“打开”进入到执行环境中：

进入开发环境，可以看到跟我们使用的jupyter notebook非常相似，这里面有几个地方不太一样：

• Sync OBS：把选择的内容同步到OBS当中，创建的时候选择的可能是云盘，这时候使用OBS的内容的时候需要把代码同步到OBS当中。
• New：新建不再是新建Python环境，而是选择AI引擎，比如我刚才训练的是Faster-RCNN-resnet50- V1是TensorFlow1.8环境的，所以测试的时候选择TF1.8的环境即可。
• upload：上传代码或文件 下图是我上传了我的代码及文件的图片，代码我上传上来，需要的直接放上去运行吧。

检测结果如下，选用的Faster-RCNN-resnet50-v1，默认参数4块卡训练了8.5小时，效果还不错：
