ARM架构与编程–基于STM32F103

(1)LED原理图

前言

	学习笔记《硬件知识_LED原理图》

一、点亮一个led的步骤

当我们学习C语言的时候，我们会写个Hello程序。那当我们写ARM程序，也该有一个简单的程序引领我们入门，这个程序就是点亮LED。
我们怎样去点亮一个LED呢？
分为三步：
1.看原理图，确定控制LED的引脚;
2.看主芯片的芯片手册，确定如何设置控制这个引脚;
3.写程序;

二、看led原理图

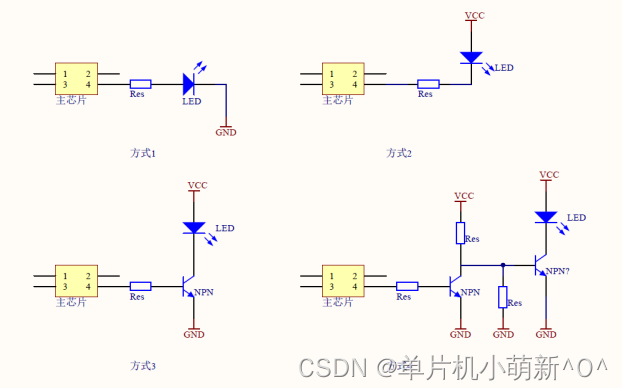

LED的驱动方式，常见的有四种。

方式1：使用引脚输出3.3V点亮LED，输出0V熄灭LED。
方式2：使用引脚拉低到0V点亮LED，输出3.3V熄灭LED。

有的芯片为了省电等原因，其引脚驱动能力不足，这时可以使用三极管驱动。
方式3：使用引脚输出1.2V点亮LED，输出0V熄灭LED。
方式4：使用引脚输出0V点亮LED，输出1.2V熄灭LED。由此，主芯片引脚输出高电平/低电平，即可改变LED状态，而无需关注GPIO引脚输出的是3.3V还是1.2V。

总结

我们要先了解led的原理图，才能更清楚地知道如何设置引脚的高低电平，从而编写程序。
下一节讲GPIO引脚操作方法概述。
