Rock5A上RKNN的正确玩法折腾记
【摘要】 Rock5A
在 https://zhuanlan.zhihu.com/p/638581085 这篇文字中，张小白提到了Rock5a特有的RKNN-Toolkit AI开发套件。但是大家有没有觉得用法有点奇怪。为啥直接在开发板上运行的是rknn_toolkit_lite2目录下的东西？张小白仔细对了一下下面两个目录：
这个目录下只有x86的安装包。
这个目录下只有arm的安装包。
张小白咨询了官方群，又看了以下文档：https://zhuanlan.zhihu.com/p/590368969 终于搞明白了具体的开发流程：
1、在PC端安装ubuntu 22.04 X86虚拟机，使用X86架构，安装RKNN-Toolkit2工具；
2、在PC端进行神经网络的搭建和模型训练，保存模型文件（如pt）；
3、使用onnx工具将原始模型文件转换为onnx文件；
4、使用RKNN-Toolkit2工具将onnx文件转为rknn文件；
5、开发板端是arm架构的，安装rknn-toolkit-lite；
6、在开发板端编写脚本或者代码对模型进行推理。如果是Python代码，可以在开发板端直接运行；如果是C++代码，可以在PC端编写，使用交叉编译生成能在ARM上运行的代码，然后在开发板上运行推理代码；当然，也可以直接在开发板上源码编译，直接生成可以在ARM上运行的代码。
看起来比较复杂，不如试一下吧！
下面是一台已经安装好的ubuntu 22.04 LTS操作系统的虚拟机环境：
我们使用NAT模式，可以看到NAT虚拟网端对应的IP地址是 192.168.80.x
使用ifconfig查看地址：192.168.80.128
使用MobaXterm连接该地址：

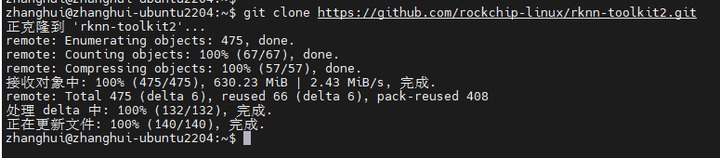

先来安装RKNN-Toolkit:
git clone https://github.com/rockchip-linux/rknn-toolkit2.git
安装Miniconda环境：
wget https://repo.anaconda.com/miniconda/Miniconda3-latest-Linux-x86_64.sh

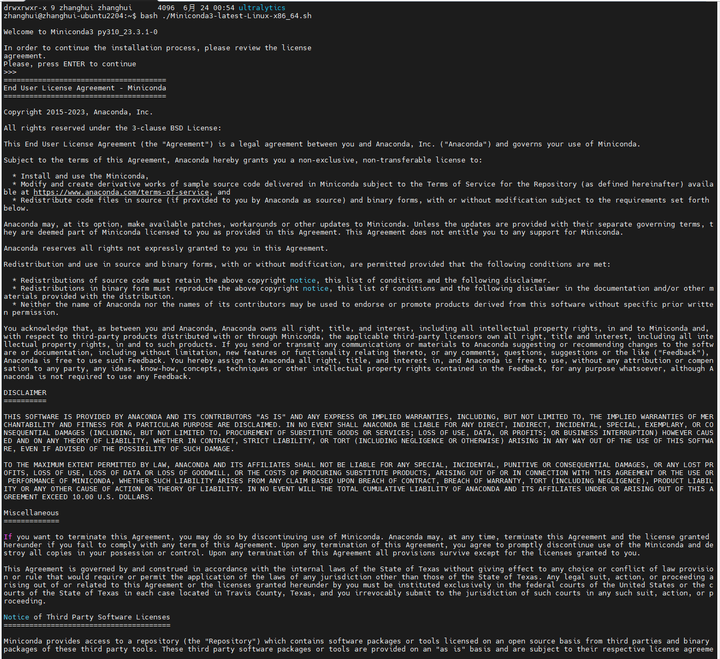

安装Miniconda：
bash ./Miniconda3-latest-Linux-x86_64.sh
source ~/.bashrc 使得conda环境生效：
根据上文的思路，先创建一个Python 3.6的环境：
conda create -n rock python=3.6
conda activate rock
确认conda环境的Python版本。
安装RKNN-Toolkit的软件依赖：
sudo apt-get install libxslt1-dev zlib1g-dev libglib2.0 libsm6 libgl1-mesa-glx libprotobuf-dev gcc
貌似遇到了点问题。
张小白想了想，貌似上次开发板用的是Python 3.10装好了rknn-toolkit-lite。再开一个python 3.10的conda环境试试呢。
conda deactivate rock
conda create -n rock10 python=3.10
conda activate rock10
sudo apt-get update
cd ~/rknn_toolkit2/packages
pip install ./rknn_toolkit2-1.5.0+1fa95b5c-cp310-cp310-linux_x86_64.whl -i https://pypi.tuna.tsinghua.edu.cn/simple/
一切都很顺利，但是在最后报了一个Python需要小于3.10的错。
无奈只好再做一个Python 3.9的版本：
conda deactivate rock10
conda create -n rock9 python=3.9
结果安装后了才发现，官方没有提供Python3.9的 RKNN-Toolkit安装包，只提供了Python 3.6，Python3.8，Python3.10的：
无奈只好再做一个Python 3.8的环境，心想这回不能再给我搞事情了：
pip install ./rknn_toolkit2-1.5.0+1fa95b5c-cp38-cp38-linux_x86_64.whl -i https://pypi.tuna.tsinghua.edu.cn/simple/

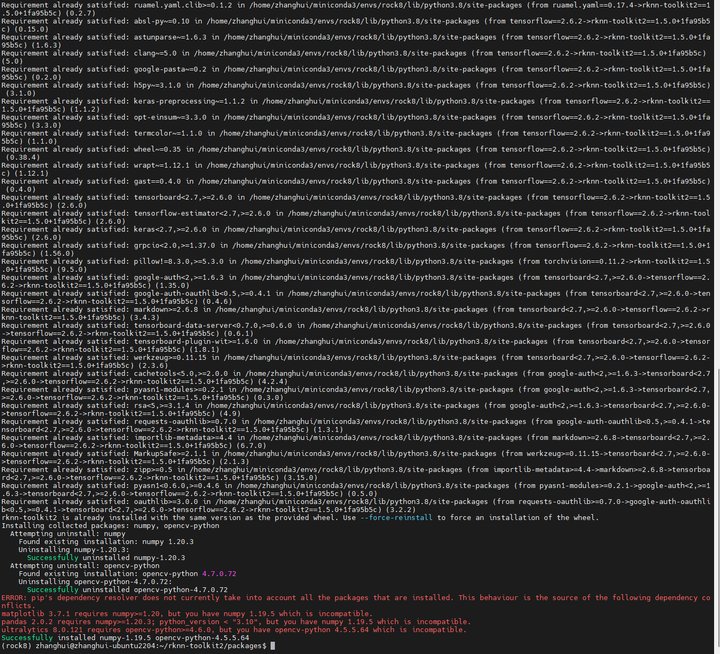

最后还是报了一些兼容性的错。先不管他。
检查RKNN-toolkit是否安装成功：可在python交互页面执行 from rknn.api import RKNN
事后注个亮：其实张小白在反复试验conda环境的过程中，忽略了rknn_toolkit2包中有个doc目录，存放了每种Python该安装什么版本的pip依赖包的事实，此时使用pip install -r requirements_cp3xx-1.5.0.txt就可以完成依赖包的安装了。另外明明只有偶数版本号的安装包，张小白非要安装奇数版本的Python环境，这也是张小白学习不细心导致的，以后要改！
（--以下根据重跑内容重新修订--）
cd rknn-toolkit2/doc
pip install -r requirements_cp38-1.5.0.txt -i https://pypi.tuna.tsinghua.edu.cn/simple
（--修订结束--）
下载yoloV8的源码：
git clone https://github.com/ultralytics/ultralytics.git
根据 https://github.com/ultralytics/ultralytics/tree/main/examples/YOLOv8-CPP-Inference 提示：
安装：
cd ultralytics
pip install .
这里面又提到一些版本兼容性的问题。
先编译一下YoLoV8的代码：
cd examples/YOLOv8-CPP-Inference
修改下模型文件目录：
vi main.cpp
mkdir build
cd build
cmake ..
报了一个CUDA找不到的错。这是当然，因为张小白的这个虚拟机没有CUDA环境（也做不了CUDA环境）
根据上图的提示，我们去修改下 ../CMakeLists.txt文件，将CUDA部分都注释掉：
cd build
cmake ..
又报了 Could not find a package configuration file provided by “OpenCV“
安装opencv
sudo apt-get install libopencv-dev
重新编译：cmake ..
make
编译成功。
运行下试试：
./Yolov8CPPInference
报错了。难道在ubuntu的X86环境下，CPU方式无法推理吗？
（--重试--）
找不到onnx文件。
我们来转换一下：
将yolov8的原始模型文件下载到 ~/ultralytics 目录下.
打开：
找到yolov8s.pt文件并复制链接：
cd ~/ultralytics
wget https://github.com/ultralytics/assets/releases/download/v0.0.0/yolov8s.pt
将pytorch的模型文件转换为onnx文件：
yolo export model=yolov8s.pt imgsz=640,640 format=onnx opset=12
报错：AttributeError: module ‘distutils‘ has no attribute ‘version
执行 pip install setuptools==58.0.4 即可：
pip install setuptools==58.0.4 -i https://pypi.tuna.tsinghua.edu.cn/simple
（--重试--）
yolo export model=yolov8s.pt imgsz=640,640 format=onnx opset=12
说需要numpy 1.19.5的版本：
pip install numpy==1.19.5
再来：yolo export model=yolov8s.pt imgsz=640,640 format=onnx opset=12
pip install numpy==1.20
再来：yolo export model=yolov8s.pt imgsz=640,640 format=onnx opset=12
唉，越来越精确了：
pip install numpy==1.20.3 -i https://pypi.tuna.tsinghua.edu.cn/simple
再来：yolo export model=yolov8s.pt imgsz=640,640 format=onnx opset=12
这回居然成功了，yolo8s.onnx文件也生成了。
下面开始使用RKNN-toolkit生成rknn文件：
cd ~/rknn-toolkit2/examples/onnx/
将yolov5备份成yolov8：
cd yolov8
cp ~/ultralytics/yolov8s.onnx .
修改test.py文件：
首先将两个文件名改为yolov8s.onnx和yolov8s.rknn
再到main模块，增加 target_platform="rk3588"部分:
执行：python test.py
如果遇到：
安装rknn-toolkit
cd ~/rknn-toolkit2/packages
pip install ./rknn_toolkit2-1.5.0+1fa95b5c-cp38-cp38-linux_x86_64.whl -i https://pypi.tuna.tsinghua.edu.cn/simple
再执行：
cd ~/rknn-toolkit2/examples/onnx/yolov8
python test.py
好像报错了，出错如下：
I rknn buiding done.
done
--> Export rknn model
done
--> Init runtime environment
W init_runtime: Target is None, use simulator!
done
--> Running model
W inference: The 'data_format' has not been set and defaults is nhwc!
Analysing : 100%|███████████████████████████████████████████████| 183/183 [00:00<00:00, 5968.43it/s]
Preparing : 100%|███████████████████████████████████████████████| 183/183 [00:00<00:00, 1825.68it/s]
W inference: The dims of input(ndarray) shape (640, 640, 3) is wrong, expect dims is 4! Try expand dims to (1, 640, 640, 3)!
Traceback (most recent call last):
File "test.py", line 290, in <module>
np.save('./onnx_yolov5_1.npy', outputs[1])
IndexError: list index out of range
生成前：
生成后：
不过总觉得这个过程有点奇怪。
登陆到rock5a上，进入rknn的benchmark目录：
cd ~/rknpu2/examples/rknn_benchmark
bash ./build-linux_RK3588.sh
居然没有安装cmake
sudo apt-get install cmake
重来：bash ./build-linux_RK3588.sh
报没有安装aarch64-linux-gnu-g++
确实只装了gcc，没装g++
sudo apt-get install aarch64-linux-gnu-g++
重来：bash ./build-linux_RK3588.sh
成功编译rknn_benchmark
将在x86上转换好的yolov8s.rknn文件传到rock5a开发板上：
cd ~/rknpu2/examples
./rknn_benchmark/build/build_linux_aarch64/rknn_benchmark ~/yolov8s.rknn 5 7
貌似跟nick大佬下面这张截图的结果不大一样：
cd ~/rknpu2/examples/
cp -r rknn_yolov5_demo rknn_yolov8_demo
cd rknn_yolov8_demo
bash ./build-linux_RK3588.sh
编译成功，结果生成如下：
执行试试：
cd ~/rknpu2/examples/rknn_yolov8_demo
./build/build_linux_aarch64/rknn_yolov5_demo ~/yolov8s.rknn model/bus.jpg
报找不到librga.so的错。
这是什么？经过张小白一番寻找，发现是一个rockchip的库：
https://github.com/airockchip/librga.git
于是git clone https://github.com/airockchip/librga.git
并且在 /home/rock/librga/libs/Linux/gcc-aarch64 目录发现了库的踪影，于是果断将其加入~/.bashrc的LD_LIBRARY_PATH:
export LD_LIBRARY_PATH=~/librga/libs/Linux/gcc-aarch64:$LD_LIBRARY_PATH
source ~/.bashrc使其生效
再次执行看看：
cd ~/rknpu2/examples/rknn_yolov8_demo
./build/build_linux_aarch64/rknn_yolov5_demo ~/yolov8s.rknn model/bus.jpg
好像遇到了一些问题，也不是nick大佬贴出的下面的这个结果：
那么，我们还是退回到试试YoLoV5怎么玩吧！
于是在X86的ubuntu上切换到yolov5的目录：
cd ~/rknn-toolkit2/examples/onnx/yolov5
编辑test.py
确保源和目的文件名正确：
在main模块中rknn.config中增加 target_platform="rk3588" 参数：
在python 3.8的conda环境中执行python test.py
可以看到rknn模型文件生成了，而且在x86上的推理也成功了。
将推理的结果文件下载下来可以看到：
将yolov5.rknn文件传到rock上：
cd ~/rknpu2/examples/rknn_yolov5_demo
bash ./build-linux_RK3588.sh
cd ~/rknpu2/examples/rknn_yolov5_demo
./build/build_linux_aarch64/rknn_yolov5_demo ~/yolov5s.rknn model/bus.jpg
推理时间为23毫秒左右，生成了一个out.jpg文件：
同样的，下载到本地看看：
推理结果的颜色有点不大清晰。
虽然yolov5的demo代码可以试验成功，但是不知道为啥yolov8的代码移植失败了。
这个很遗憾，只有下次再说了。
（未完待续）
