刷图论第五期:Kruskal 最小生成树算法

举报
xcc-2022 发表于 2023/06/26 21:16:58 2023/06/26
【摘要】 图论中知名度比较高的算法应该就是 Dijkstra 最短路径算法,环检测和拓扑排序,二分图判定算法 以及今天要讲的最小生成树(Minimum Spanning Tree)算法了。最小生成树算法主要有 Prim 算法(普里姆算法)和 Kruskal 算法(克鲁斯卡尔算法)两种,这两种算法虽然都运用了贪心思想,但从实现上来说差异还是蛮大的,本文先来讲 Kruskal 算法,Prim 算法另起一篇...

图论中知名度比较高的算法应该就是 Dijkstra 最短路径算法环检测和拓扑排序二分图判定算法 以及今天要讲的最小生成树(Minimum Spanning Tree)算法了。

最小生成树算法主要有 Prim 算法(普里姆算法)和 Kruskal 算法(克鲁斯卡尔算法)两种,这两种算法虽然都运用了贪心思想,但从实现上来说差异还是蛮大的,本文先来讲 Kruskal 算法,Prim 算法另起一篇文章写。

Kruskal 算法其实很容易理解和记忆,其关键是要熟悉并查集算法,如果不熟悉,建议先看下前文 Union-Find 并查集算法

接下来,我们从最小生成树的定义说起。

什么是最小生成树

先说「树」和「图」的根本区别:树不会包含环,图可以包含环

如果一幅图没有环,完全可以拉伸成一棵树的模样。说的专业一点,树就是「无环连通图」。

那么什么是图的「生成树」呢,其实按字面意思也好理解,就是在图中找一棵包含图中的所有节点的树。专业点说,生成树是含有图中所有顶点的「无环连通子图」。

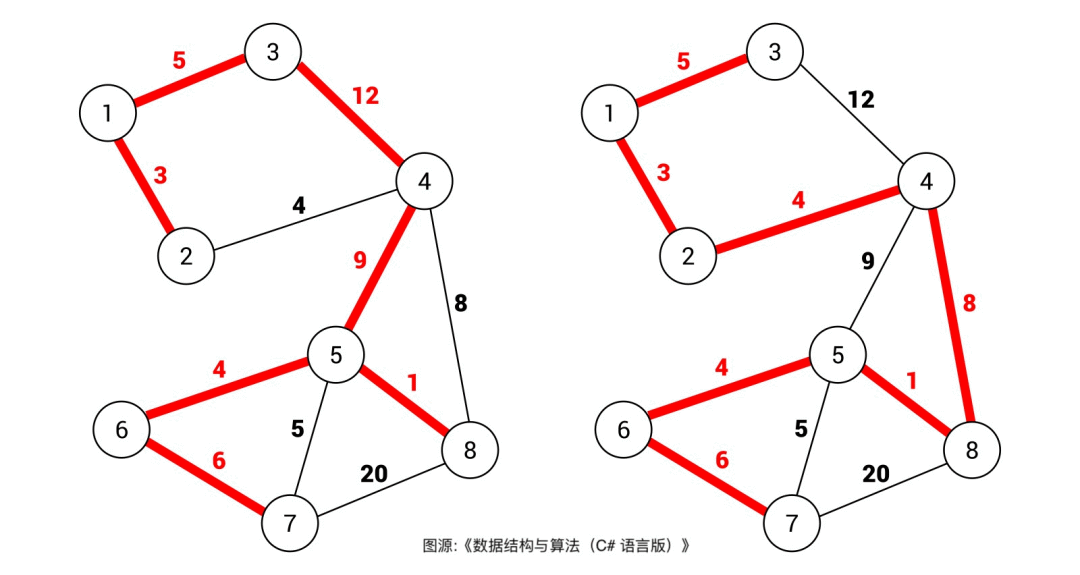

容易想到,一幅图可以有很多不同的生成树,比如下面这幅图,红色的边就组成了两棵不同的生成树:


对于加权图,每条边都有权重,所以每棵生成树都有一个权重和。比如上图,右侧生成树的权重和显然比左侧生成树的权重和要小。

那么最小生成树很好理解了,所有可能的生成树中,权重和最小的那棵生成树就叫「最小生成树」

PS:一般来说,我们都是在无向加权图中计算最小生成树的,所以使用最小生成树算法的现实场景中,图的边权重一般代表成本、距离这样的标量。

在讲 Kruskal 算法之前,需要回顾一下 Union-Find 并查集算法。

Union-Find 并查集算法

刚才说了,图的生成树是含有其所有顶点的「无环连通子图」,最小生成树是权重和最小的生成树。

那么说到连通性,相信老读者应该可以想到 Union-Find 并查集算法,用来高效处理图中联通分量的问题。

前文 Union-Find 并查集算法详解 详细介绍了 Union-Find 算法的实现原理,主要运用size数组和路径压缩技巧提高连通分量的判断效率。

如果不了解 Union-Find 算法的读者可以去看前文,为了节约篇幅,本文直接给出 Union-Find 算法的实现:

class UF {
    // 连通分量个数
    private int count;
    // 存储一棵树
    private int[] parent;
    // 记录树的「重量」
    private int[] size;

    // n 为图中节点的个数
    public UF(int n) {
        this.count = n;
        parent = new int[n];
        size = new int[n];
        for (int i = 0; i < n; i++) {
            parent[i] = i;
            size[i] = 1;
        }
    }

    // 将节点 p 和节点 q 连通
    public void union(int p, int q) {
        int rootP = find(p);
        int rootQ = find(q);
        if (rootP == rootQ)
            return;

        // 小树接到大树下面,较平衡
        if (size[rootP] > size[rootQ]) {
            parent[rootQ] = rootP;
            size[rootP] += size[rootQ];
        } else {
            parent[rootP] = rootQ;
            size[rootQ] += size[rootP];
        }
        // 两个连通分量合并成一个连通分量
        count--;
    }

    // 判断节点 p 和节点 q 是否连通
    public boolean connected(int p, int q) {
        int rootP = find(p);
        int rootQ = find(q);
        return rootP == rootQ;
    }

    // 返回节点 x 的连通分量根节点
    private int find(int x) {
        while (parent[x] != x) {
            // 进行路径压缩
            parent[x] = parent[parent[x]];
            x = parent[x];
        }
        return x;
    }

    // 返回图中的连通分量个数
    public int count() {
        return count;
    }
}

前文 Union-Find 并查集算法运用 介绍过 Union-Find 算法的一些算法场景,而它在 Kruskal 算法中的主要作用是保证最小生成树的合法性。

因为在构造最小生成树的过程中,你首先得保证生成的那玩意是棵树(不包含环)对吧,那么 Union-Find 算法就是帮你干这个事儿的。

怎么做到的呢?先来看看力扣第 261 题「以图判树」,我描述下题目:

给你输入编号从0n - 1n个结点,和一个无向边列表edges(每条边用节点二元组表示),请你判断输入的这些边组成的结构是否是一棵树。

函数签名如下:

boolean validTree(int n, int[][] edges);

比如输入如下:

n = 5
edges = [[0,1], [0,2], [0,3], [1,4]]

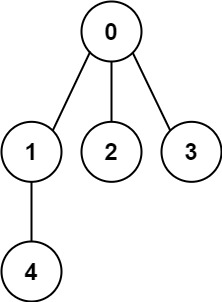

这些边构成的是一棵树,算法应该返回 true:


但如果输入:

n = 5
edges = [[0,1],[1,2],[2,3],[1,3],[1,4]]

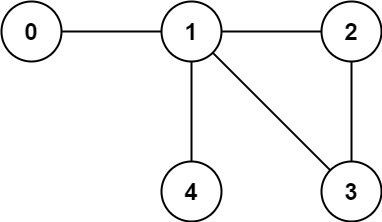

形成的就不是树结构了,因为包含环:


对于这道题,我们可以思考一下,什么情况下加入一条边会使得树变成图(出现环)

显然,像下面这样添加边会出现环:


而这样添加边则不会出现环:


总结一下规律就是:

对于添加的这条边,如果该边的两个节点本来就在同一连通分量里,那么添加这条边会产生环;反之,如果该边的两个节点不在同一连通分量里,则添加这条边不会产生环

而判断两个节点是否连通(是否在同一个连通分量中)就是 Union-Find 算法的拿手绝活,所以这道题的解法代码如下:

// 判断输入的若干条边是否能构造出一棵树结构
boolean validTree(int n, int[][] edges) {
    // 初始化 0...n-1 共 n 个节点
    UF uf = new UF(n);
    // 遍历所有边,将组成边的两个节点进行连接
    for (int[] edge : edges) {
        int u = edge[0];
        int v = edge[1];
        // 若两个节点已经在同一连通分量中,会产生环
        if (uf.connected(u, v)) {
            return false;
        }
        // 这条边不会产生环,可以是树的一部分
        uf.union(u, v);
    }
    // 要保证最后只形成了一棵树,即只有一个连通分量
    return uf.count() == 1;
}

class UF {
    // 见上文代码实现
}

如果你能够看懂这道题的解法思路,那么掌握 Kruskal 算法就很简单了。

Kruskal 算法

所谓最小生成树,就是图中若干边的集合(我们后文称这个集合为mst,最小生成树的英文缩写),你要保证这些边:

1、包含图中的所有节点。

2、形成的结构是树结构(即不存在环)。

3、权重和最小。

有之前题目的铺垫,前两条其实可以很容易地利用 Union-Find 算法做到,关键在于第 3 点,如何保证得到的这棵生成树是权重和最小的。

这里就用到了贪心思路:

将所有边按照权重从小到大排序,从权重最小的边开始遍历,如果这条边和mst中的其它边不会形成环,则这条边是最小生成树的一部分,将它加入mst集合;否则,这条边不是最小生成树的一部分,不要把它加入mst集合

这样,最后mst集合中的边就形成了最小生成树,下面我们看两道例题来运用一下 Kruskal 算法。

第一题是力扣第 1135 题「最低成本联通所有城市」,这是一道标准的最小生成树问题:


每座城市相当于图中的节点,连通城市的成本相当于边的权重,连通所有城市的最小成本即是最小生成树的权重之和。

int minimumCost(int n, int[][] connections) {
    // 城市编号为 1...n,所以初始化大小为 n + 1
    UF uf = new UF(n + 1);
    // 对所有边按照权重从小到大排序
    Arrays.sort(connections, (a, b) -> (a[2] - b[2]));
    // 记录最小生成树的权重之和
    int mst = 0;
    for (int[] edge : connections) {
        int u = edge[0];
        int v = edge[1];
        int weight = edge[2];
        // 若这条边会产生环,则不能加入 mst
        if (uf.connected(u, v)) {
            continue;
        }
        // 若这条边不会产生环,则属于最小生成树
        mst += weight;
        uf.union(u, v);
    }
    // 保证所有节点都被连通
    // 按理说 uf.count() == 1 说明所有节点被连通
    // 但因为节点 0 没有被使用,所以 0 会额外占用一个连通分量
    return uf.count() == 2 ? mst : -1;
}

class UF {
    // 见上文代码实现
}

这道题就解决了,整体思路和上一道题非常类似,你可以认为树的判定算法加上按权重排序的逻辑就变成了 Kruskal 算法。

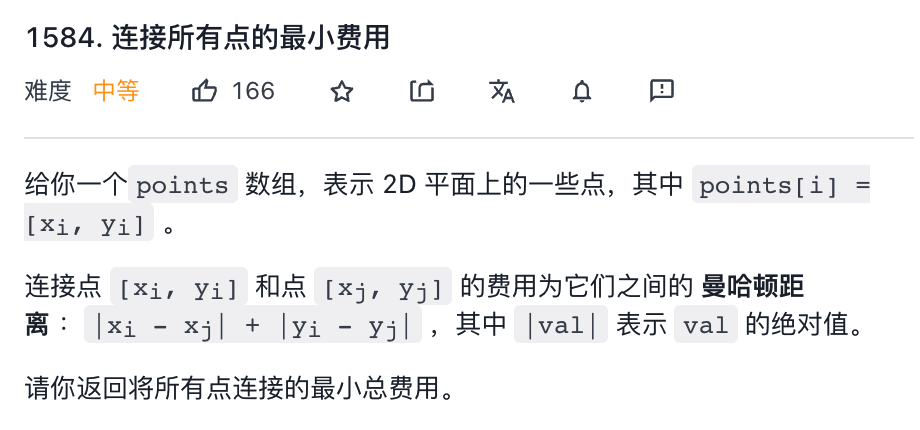

再来看看力扣第 1584 题「连接所有点的最小费用」:


比如题目给的例子:

points = [[0,0],[2,2],[3,10],[5,2],[7,0]]

算法应该返回 20,按如下方式连通各点:


很显然这也是一个标准的最小生成树问题:每个点就是无向加权图中的节点,边的权重就是曼哈顿距离,连接所有点的最小费用就是最小生成树的权重和。

所以解法思路就是先生成所有的边以及权重,然后对这些边执行 Kruskal 算法即可:

int minCostConnectPoints(int[][] points) {
    int n = points.length;
    // 生成所有边及权重
    List<int[]> edges = new ArrayList<>();
    for (int i = 0; i < n; i++) {
        for (int j = i + 1; j < n; j++) {
            int xi = points[i][0], yi = points[i][1];
            int xj = points[j][0], yj = points[j][1];
            // 用坐标点在 points 中的索引表示坐标点
            edges.add(new int[] {
                i, j, Math.abs(xi - xj) + Math.abs(yi - yj)
            });
        }
    }
    // 将边按照权重从小到大排序
    Collections.sort(edges, (a, b) -> {
        return a[2] - b[2];
    });
    // 执行 Kruskal 算法
    int mst = 0;
    UF uf = new UF(n);
    for (int[] edge : edges) {
        int u = edge[0];
        int v = edge[1];
        int weight = edge[2];
        // 若这条边会产生环,则不能加入 mst
        if (uf.connected(u, v)) {
            continue;
        }
        // 若这条边不会产生环,则属于最小生成树
        mst += weight;
        uf.union(u, v);
    }
    return mst;
}

这道题做了一个小的变通:每个坐标点是一个二元组,那么按理说应该用五元组表示一条带权重的边,但这样的话不便执行 Union-Find 算法;所以我们用 points 数组中的索引代表每个坐标点,这样就可以直接复用之前的 Kruskal 算法逻辑了。

通过以上三道算法题,相信你已经掌握了 Kruskal 算法,主要的难点是利用 Union-Find 并查集算法向最小生成树中添加边,配合排序的贪心思路,从而得到一棵权重之和最小的生成树。

最后说下 Kruskal 算法的复杂度分析:

假设一幅图的节点个数为V,边的条数为E,首先需要O(E)的空间装所有边,而且 Union-Find 算法也需要O(V)的空间,所以 Kruskal 算法总的空间复杂度就是O(V + E)

时间复杂度主要耗费在排序,需要O(ElogE)的时间,Union-Find 算法所有操作的复杂度都是O(1),套一个 for 循环也不过是O(E),所以总的时间复杂度为O(ElogE)

本文就到这里,关于这种贪心思路的简单证明以及 Prim 最小生成树算法,我们留到后续的文章再聊。
