Qt(C++)使用QChart静态显示3个设备的温度变化曲线

举报
DS小龙哥 发表于 2023/06/25 09:26:29 2023/06/25
【摘要】 QChart模块是Qt Charts库的基础,提供了用于创建和显示各种类型图表的类和接口。Qt Charts库是一个功能丰富、易于使用的数据可视化工具库,可以帮助开发者在应用程序中添加漂亮而又交互性强的图表。

一、QChart介绍

QChart模块是Qt Charts库的基础,提供了用于创建和显示各种类型图表的类和接口。Qt Charts库是一个功能丰富、易于使用的数据可视化工具库,可以帮助开发者在应用程序中添加漂亮而又交互性强的图表。

QChart模块主要包括以下类:

  1. QChart:表示一个基本的图表容器,它可以包含一个或多个QAbstractSeries对象。开发者可以设置图表的标题、动画效果、背景、边框以及坐标轴等属性,并添加或移除序列数据。
  2. QAbstractSeries:表示一个序列数据,它是QLineSeries、QScatterSeries等具体序列类型的基类,开发者可以通过继承该类来创建自定义序列类型。
  3. QLineSeries:表示一条折线序列,它可以用于绘制单一或多条折线曲线图。
  4. QScatterSeries:表示一个散点图序列,它可以用于绘制数据点之间的离散分布情况。
  5. QBarSeries:表示一个条形图序列,它可以用于展示分类数据在不同类别中的分布情况。
  6. QPercentBarSeries:表示一个百分比条形图序列,它可以用于展示分类数据在不同类别中的占比情况。
  7. QPieSeries:表示一个饼图序列,它可以用于展示不同数据之间的占比关系。
  8. QChartView:表示QChart对象的视图类,开发者可以将QChart对象设置为QChartView的子对象,并添加到窗口中以便显示。

通过使用QChart模块,开发者可以轻松地创建并自定义各种类型的图表,例如折线曲线图、散点图、条形图、饼图等,并以交互性强的方式来展示数据,为应用程序增加了更多的可视化效果。

下面是通过折线图显示3个设备的温度变化趋势效果:

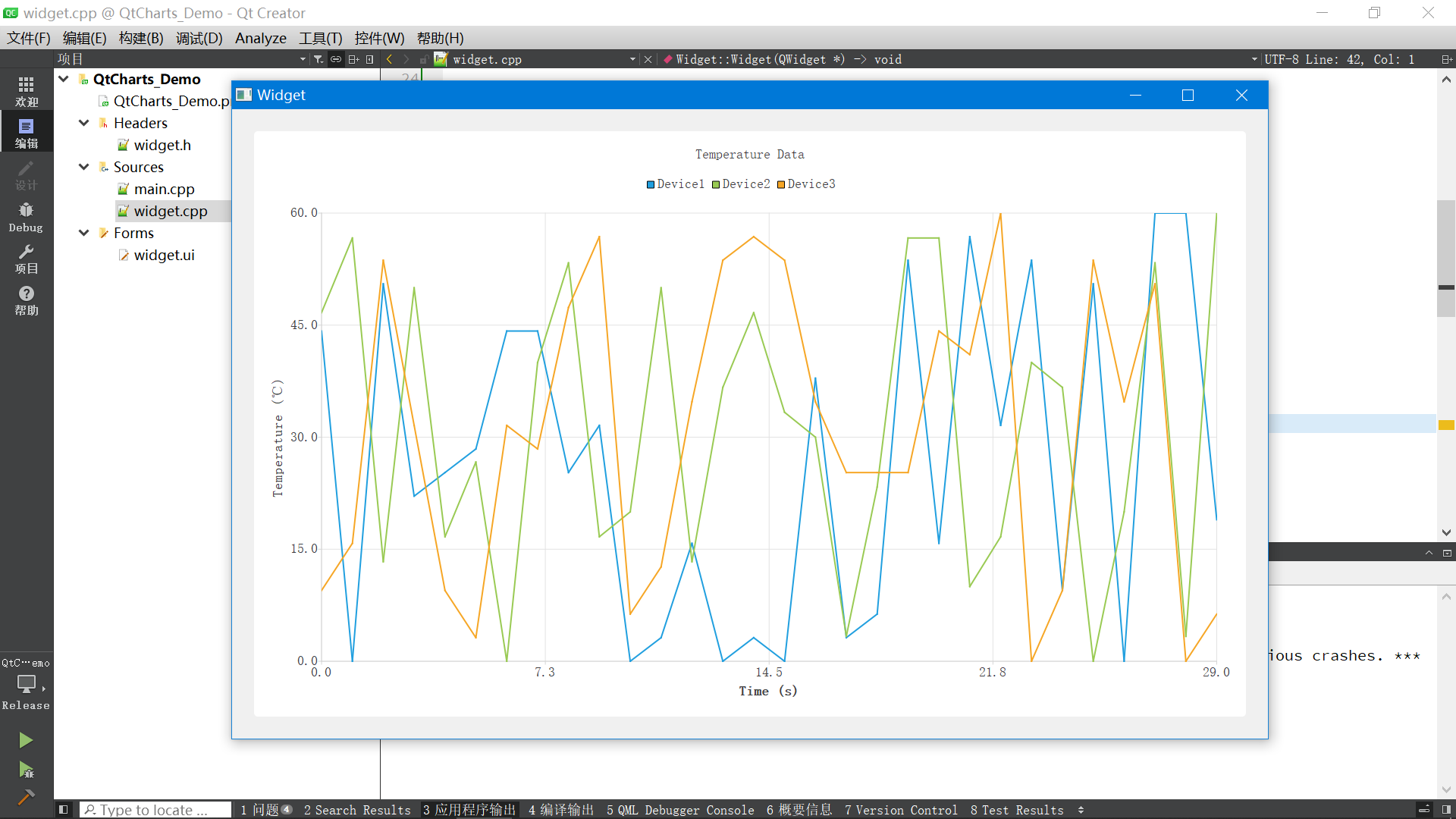

image-20230529133220218

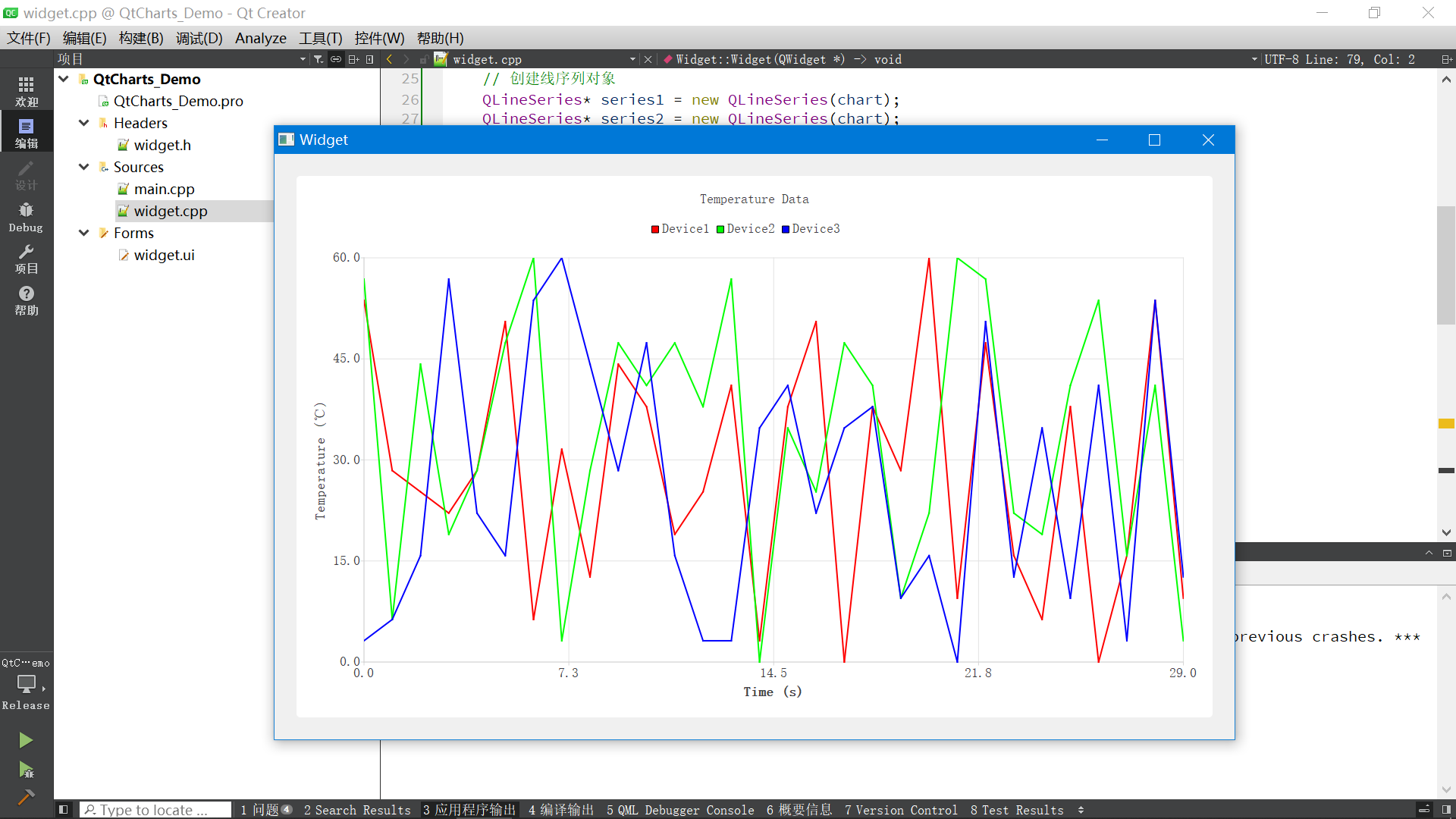

image-20230529132333629

二、实现代码(1)

以下是使用QChart显示3个折线图,表示3个设备的温度曲线的实现代码: (温度数据是模拟的数据)

 #include <QtWidgets/QMainWindow>
 #include <QtCharts/QChart>
 #include <QtCharts/QLineSeries>
 #include <QtCharts/QChartView>
 #include <QtCore/QRandomGenerator>
 #include <QtCore/QDebug>
 #include <QtGui/QWindow>
 ​
 QT_CHARTS_USE_NAMESPACE
 ​
 class MainWindow : public QMainWindow
 {
     Q_OBJECT
 ​
 public:
     MainWindow(QWidget *parent = nullptr)
         : QMainWindow(parent)
     {
         // 数据初始化
         for (int i = 0; i < 30; i++) {
             m_data[0].append(QPointF(i, QRandomGenerator::global()->bounded(10, 30)));
             m_data[1].append(QPointF(i, QRandomGenerator::global()->bounded(20, 40)));
             m_data[2].append(QPointF(i, QRandomGenerator::global()->bounded(30, 50)));
         }
 ​
         // 创建线性图对象
         QChart* chart = new QChart();
         chart->setTitle("Temperature Data");
         chart->setAnimationOptions(QChart::SeriesAnimations);
 ​
         // 创建线序列对象
         QLineSeries* series1 = new QLineSeries(chart);
         QLineSeries* series2 = new QLineSeries(chart);
         QLineSeries* series3 = new QLineSeries(chart);
 ​
         // 设置线颜色、名字和宽度
         series1->setColor(Qt::red);
         series1->setName("Device1");
         series1->setPen(QPen(Qt::red, 2));
 ​
         series2->setColor(Qt::green);
         series2->setName("Device2");
         series2->setPen(QPen(Qt::green, 2));
 ​
         series3->setColor(Qt::blue);
         series3->setName("Device3");
         series3->setPen(QPen(Qt::blue, 2));
 ​
         // 添加数据到线序列对象
         for (const QPointF& point : m_data[0]) {
             *series1 << point;
         }
         for (const QPointF& point : m_data[1]) {
             *series2 << point;
         }
         for (const QPointF& point : m_data[2]) {
             *series3 << point;
         }
 ​
         // 添加线序列对象到图表
         chart->addSeries(series1);
         chart->addSeries(series2);
         chart->addSeries(series3);
 ​
         // 设置横轴和纵轴标签
         QValueAxis* axisX = new QValueAxis();
         axisX->setTitleText("Time (s)");
         axisX->setRange(0, 29);
 ​
         QValueAxis* axisY = new QValueAxis();
         axisY->setTitleText("Temperature (℃)");
         axisY->setRange(0, 60);
 ​
         // 添加横轴和纵轴到图表
         chart->setAxisX(axisX);
         chart->setAxisY(axisY);
 ​
         // 创建图表视图
         QChartView* chartView = new QChartView(chart);
         chartView->setRenderHint(QPainter::Antialiasing);
         setCentralWidget(chartView);
     }
 ​
 private:
     // 存储温度数据的二维数组
     QVector<QPointF> m_data[3];
 };
 ​
 int main(int argc, char *argv[])
 {
     QApplication a(argc, argv);
     MainWindow w;
     w.show();
     return a.exec();
 }

以上是一个完整的Qt窗口程序,可以直接运行并显示3个设备的温度曲线。

在程序中,使用QChart对象作为图表容器,创建了3个QLineSeries对象用于展示3个设备的温度数据,并将它们添加到QChart对象中。自定义了横轴和纵轴标签及范围,并将它们添加到QChart对象中。最后,创建了一个QChartView对象,并将QChart对象设置为其子对象,以展示整个温度曲线图表。

三、实现代码(2)

如果自己需要设计UI界面,添加QChart显示折线图。下面演示一下过程。

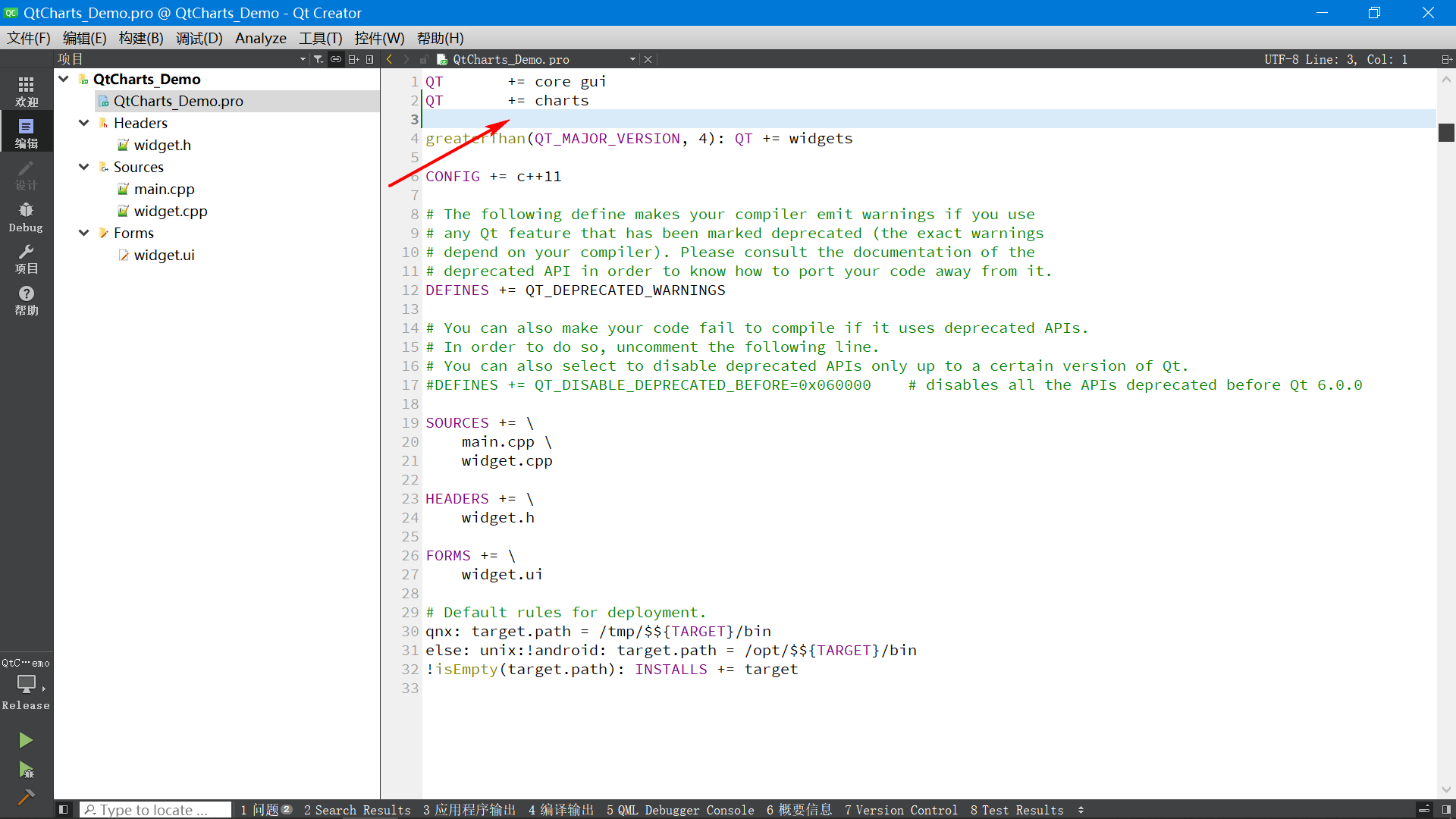

【1】添加模块

image-20230529133646300

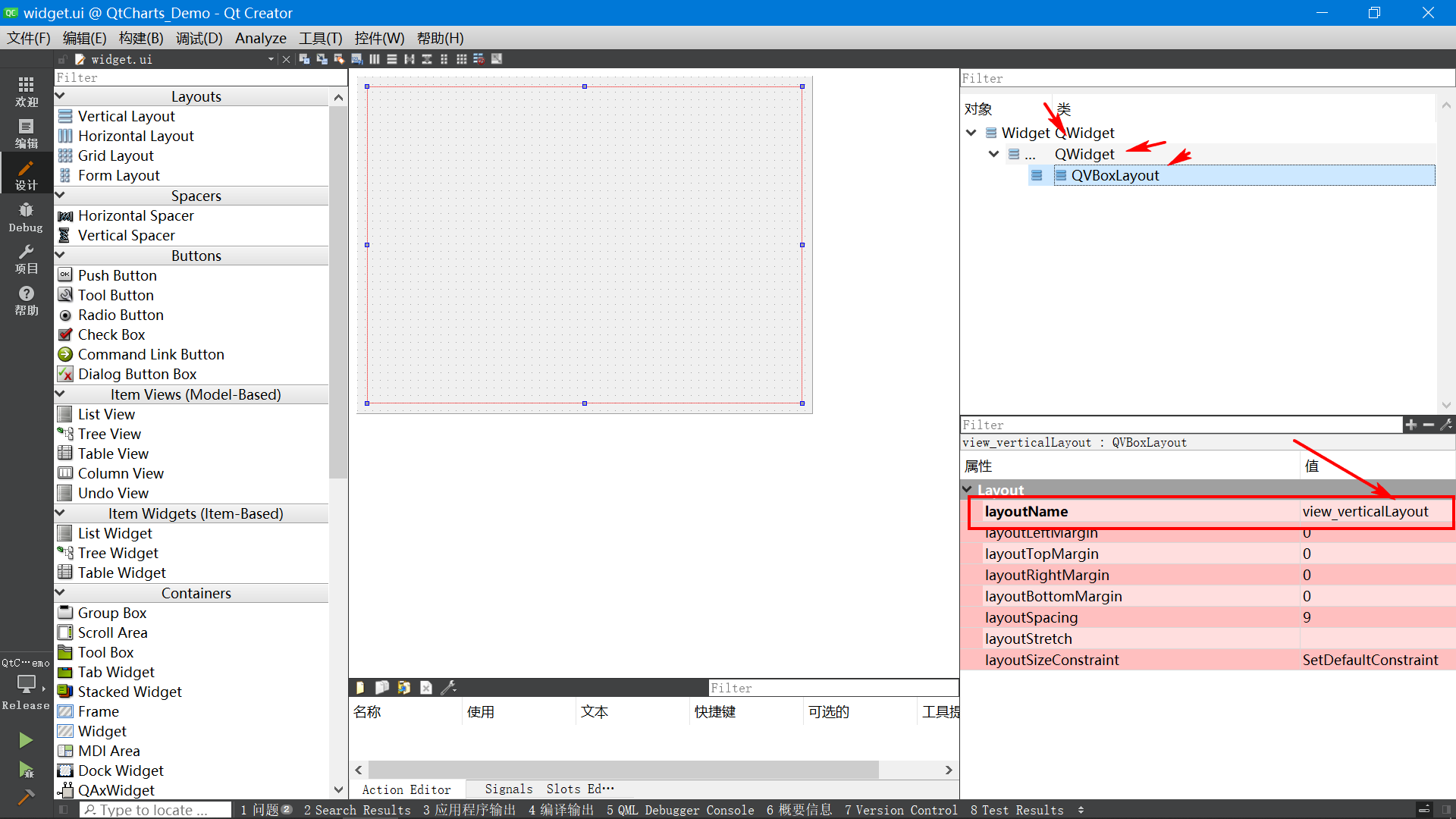

【2】设计UI

image-20230529133814592

【3】设计代码-头文件

 #ifndef WIDGET_H
 #define WIDGET_H
 ​
 #include <QWidget>
 ​
 // 包含line chart需要的头文件
 #include <QtCharts/QChart>
 #include <QtCharts/QLineSeries>
 #include <QtCharts/QChartView>
 #include <QtCore/QRandomGenerator>
 #include <QValueAxis>
 #include <QScatterSeries>
 ​
 // 引用命名空间
 QT_CHARTS_USE_NAMESPACE
 ​
 QT_BEGIN_NAMESPACE
 namespace Ui { class Widget; }
 QT_END_NAMESPACE
 ​
 class Widget : public QWidget
 {
     Q_OBJECT
 ​
 public:
     Widget(QWidget *parent = nullptr);
     ~Widget();
 ​
 private:
     Ui::Widget *ui;
 ​
      QChart *chart;
      QChartView *chartView;
 };
 #endif // WIDGET_H
 ​

【3】设计代码-源文件

 #include "widget.h"
 #include "ui_widget.h"
 ​
 Widget::Widget(QWidget *parent)
     : QWidget(parent)
     , ui(new Ui::Widget)
 {
     ui->setupUi(this);
 ​
     // 存储温度数据的二维数组
     QVector<QPointF> m_data[3];
 ​
     // 数据初始化
     for (int i = 0; i < 30; i++) {
         m_data[0].append(QPointF(i, QRandomGenerator::global()->bounded(10, 30)));
         m_data[1].append(QPointF(i, QRandomGenerator::global()->bounded(20, 40)));
         m_data[2].append(QPointF(i, QRandomGenerator::global()->bounded(30, 50)));
     }
 ​
     // 创建线性图对象
     QChart* chart = new QChart();
     chart->setTitle("Temperature Data");
     chart->setAnimationOptions(QChart::SeriesAnimations);
 ​
     // 创建线序列对象
     QLineSeries* series1 = new QLineSeries(chart);
     QLineSeries* series2 = new QLineSeries(chart);
     QLineSeries* series3 = new QLineSeries(chart);
 ​
     // 设置线颜色、名字和宽度
 //    series1->setColor(Qt::red);
     series1->setName("Device1");
 //    series1->setPen(QPen(Qt::red, 2));
 ​
 //    series2->setColor(Qt::green);
     series2->setName("Device2");
 //    series2->setPen(QPen(Qt::green, 2));
 ​
 //    series3->setColor(Qt::blue);
     series3->setName("Device3");
 //    series3->setPen(QPen(Qt::blue, 2));
 ​
 ​
     // 添加数据到线序列对象
     for (const QPointF& point : m_data[0]) {
         *series1 << point;
     }
     for (const QPointF& point : m_data[1]) {
         *series2 << point;
     }
     for (const QPointF& point : m_data[2]) {
         *series3 << point;
     }
 ​
     // 添加线序列对象到图表
     chart->addSeries(series1);
     chart->addSeries(series2);
     chart->addSeries(series3);
 ​
     // 设置横轴和纵轴标签
     QValueAxis* axisX = new QValueAxis();
     axisX->setTitleText("Time (s)");
     axisX->setRange(0, 29);
 ​
     QValueAxis* axisY = new QValueAxis();
     axisY->setTitleText("Temperature (℃)");
     axisY->setRange(0, 60);
 ​
     // 添加横轴和纵轴到图表
     chart->setAxisX(axisX);
     chart->setAxisY(axisY);
 ​
     // 创建图表视图
     QChartView* chartView = new QChartView(chart);
     chartView->setRenderHint(QPainter::Antialiasing);
 ​
 ​
     //将视图添加到布局
     ui->view_verticalLayout->addWidget(chartView);
 }
 ​
 ​
 ​
 Widget::~Widget()
 {
     delete ui;
 }
 ​
