【2023 · CANN训练营第一季】——Ascend C算子开发入门——第三次课（动态shape的实现、UT、算子部署及ST）

前言：昇腾AI处理器的算子开发增加了一种新的方式，正式名称是Ascend C算子开发。不同于采用Python的DSL和TIK方式，Ascend C算子使用C/C++作为前端语言的算子开发工具，通过四层接口抽象、并行编程范式、孪生调试等技术，极大提高了算子的开发效率，助力AI开发者低成本完成算子开发和模型调优部署。为了帮助开发者快速掌握这一新的技术，2023 CANN训练营第一季同步开设了相关课程，总共有三节课。

        第三节课的主要内容，是掌握端到端的Ascend C算子开发流程。掌握Ascend C矢量算子动态shape输入的实现；掌握cpu模式下的算子调试技术；掌握UT和ST的测试编码方法；了解NPU模式下性能采集与分析。

课程地址：CANN训练营2023年第一季_TIK2算子开发入门

https://www.hiascend.com/zh/developer/courses/detail/1627494761683783682

课程视频：发布在B站“昇腾AI开发者”：

第1次课：【2023  CANN训练营第一季】-TIKC++算子开发入门（上）

https://www.bilibili.com/video/BV1ha4y1V7vK

第2次课：【2023  CANN训练营第一季】-TIKC++算子开发入门（中）

https://www.bilibili.com/video/BV1Pa4y157RG/

第3次课：【2023  CANN训练营第一季】-TIKC++算子开发入门（下）

https://www.bilibili.com/video/BV1yM411g7nw

技术文档：“文档首页>CANN社区版>6.3.RC2.alpha001>算子开发>TIK C++算子开发>TIK C++简介”https://www.hiascend.com/document/detail/zh/CANNCommunityEdition/63RC2alpha001/operatordevelopment/tik2opdevg/atlastik2_10_0001.html

        本次课的内容要点如下：

一、动态shape算子——将第二次课固定shape的add算子改造成动态shape的add算子。

一）概念

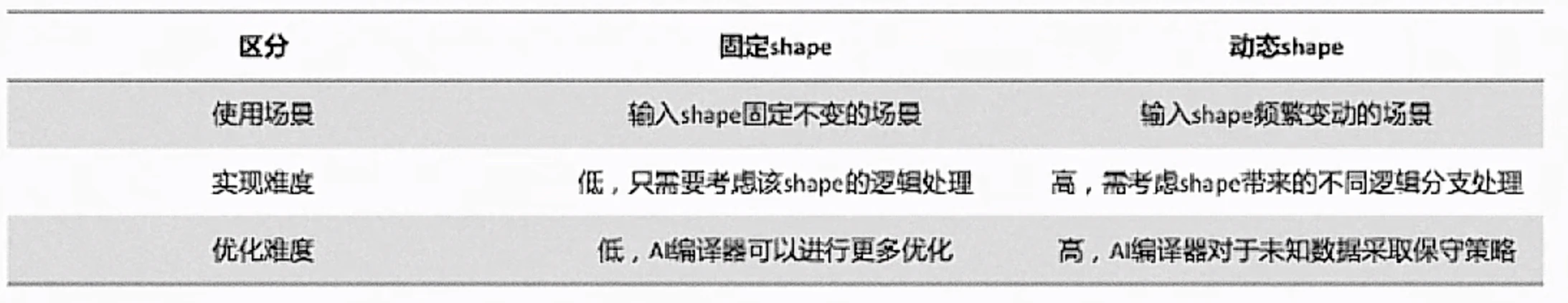

        动态shape和固定shape是一对概念。固定shape是指，在编译时指定shape大小，运行时不需要指定shape大小。在开发固定shape算子过程中，一个算子源代码可以支持多个固定shape，但需要在编译时明确了shape的实际值。而动态shape则是在编译时不指定shape大小，在运行时传入实际的shape大小，算子编译后的二进制文件支持任意shape，或者是一个或多个shape范围。

二）将固定shape算子改成动态shape

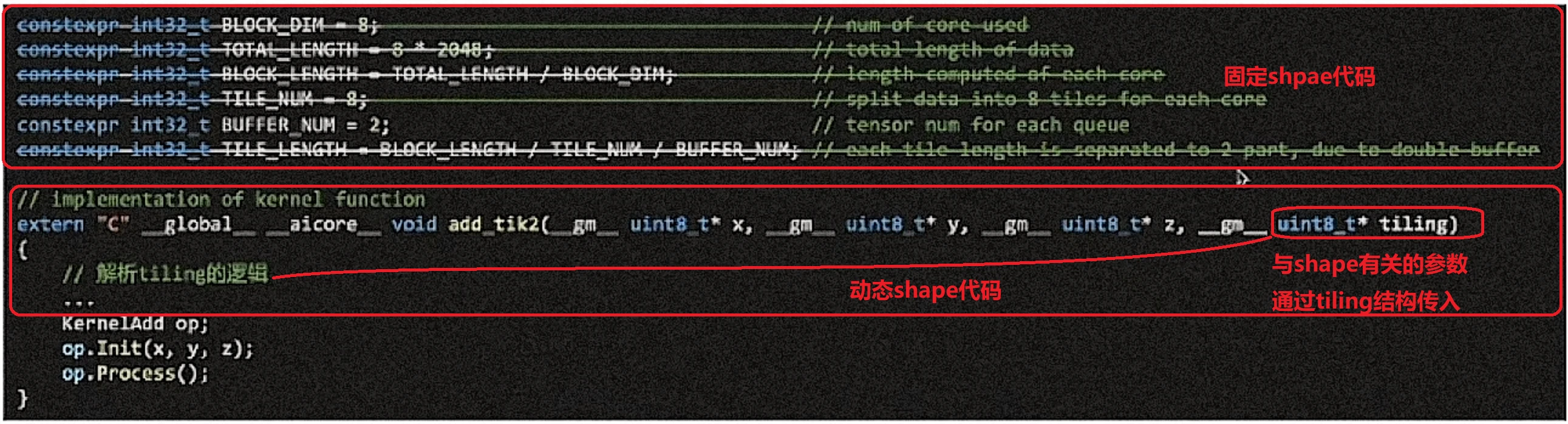

        课程的第二次课，讲述是采用固定shape的加法示例，本次课讲述，如何将固定shape改为动态shape的算子。也就是，将控制形状的BLOCK DIM，TOTAL LENGTH，TILE NUM这些变量做成tiling结构体，作为参数传给核函数。如下图所示：

三）动态shape算子的tiling结构体

1、主要操作流程

2、tiling结构体中的信息

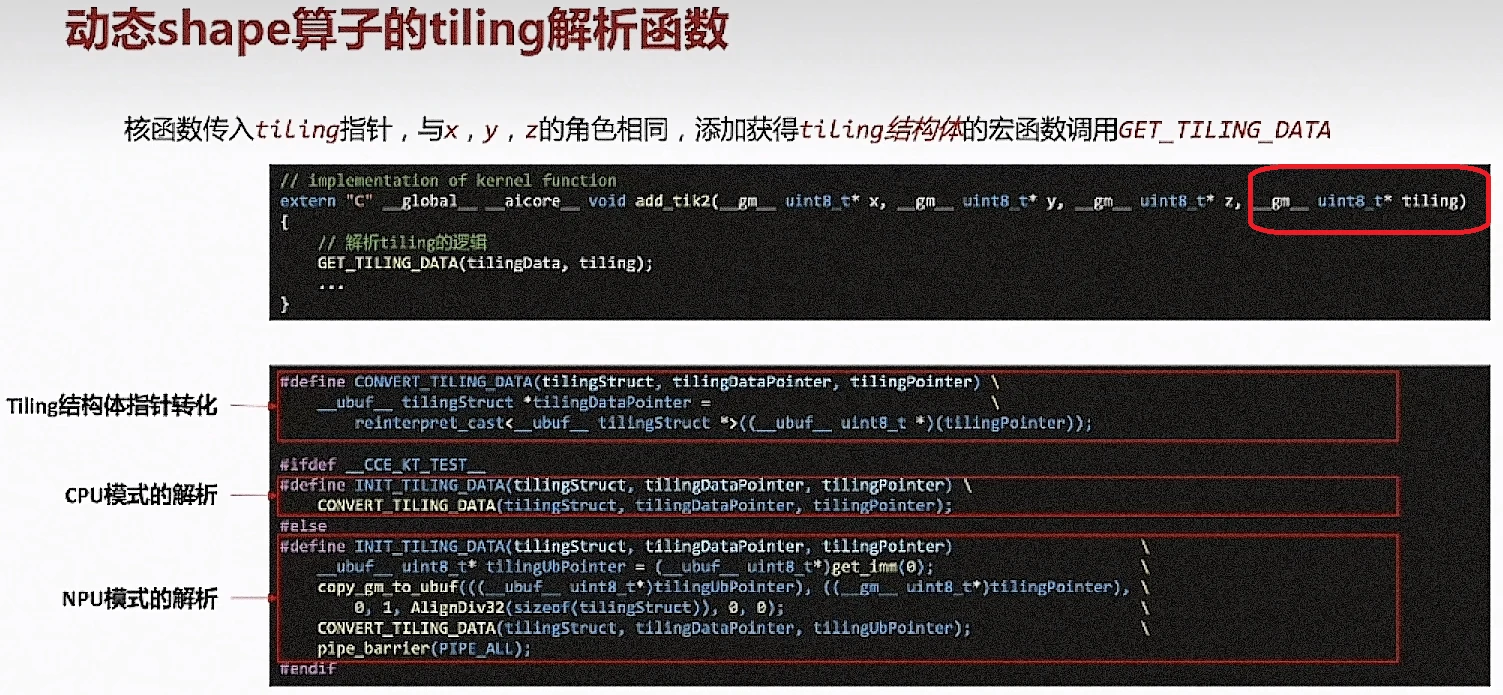

3、动态shape算子的tiling解析函数

4、固定与动态shape对比——核函数

5、固定与动态shape对比——kernelAdd类

        主要差别有两点，如下图所示：

6、固定与动态shape对比——Init()函数

7、固定与动态shape对比——真值生成脚本

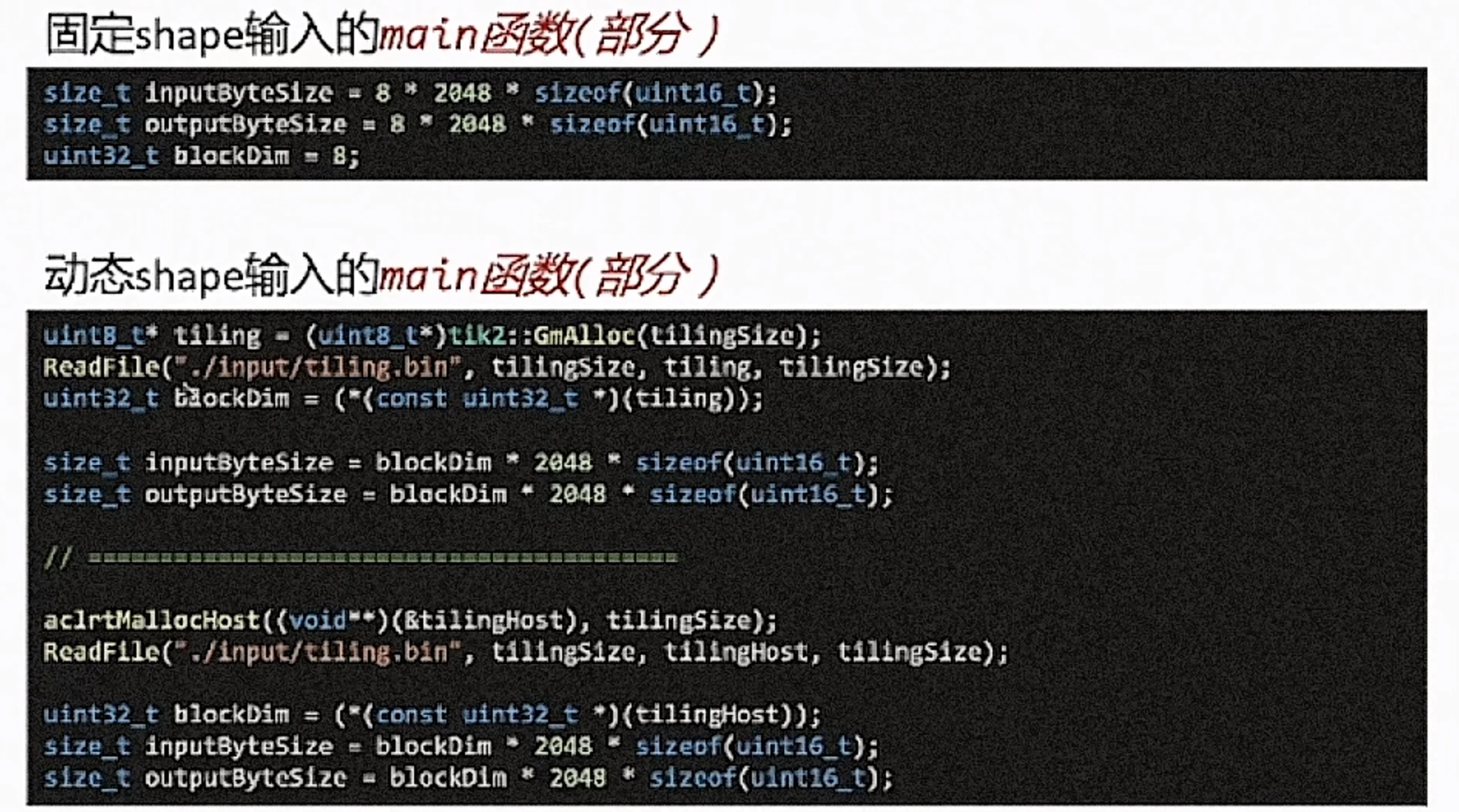

8、固定与动态shape对比——main.cpp

        差异在于动态shape，需要根据输入的tiling计算出实际的数据大小。

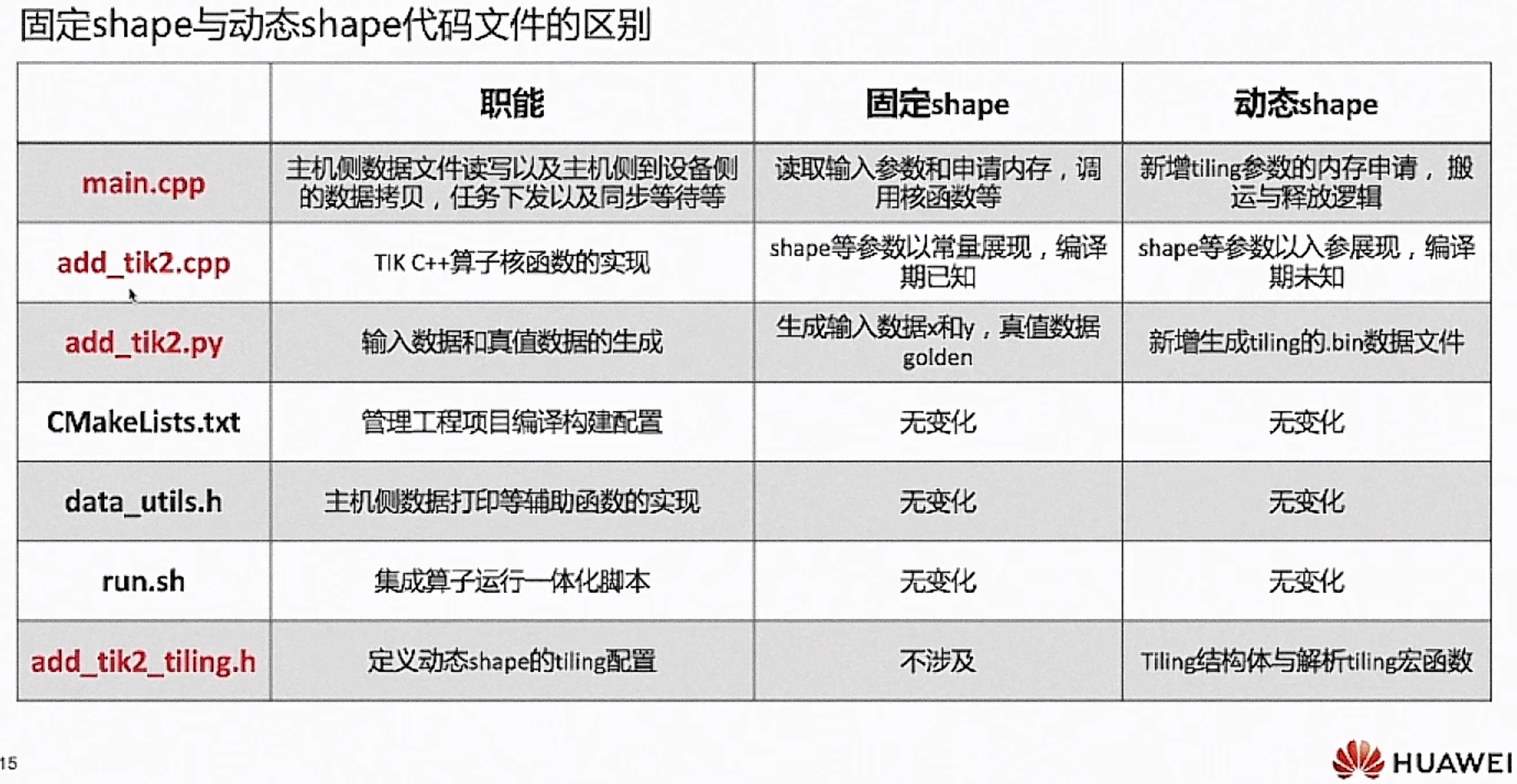

           综上，固定shape和动态shape代码文件的差别如下：

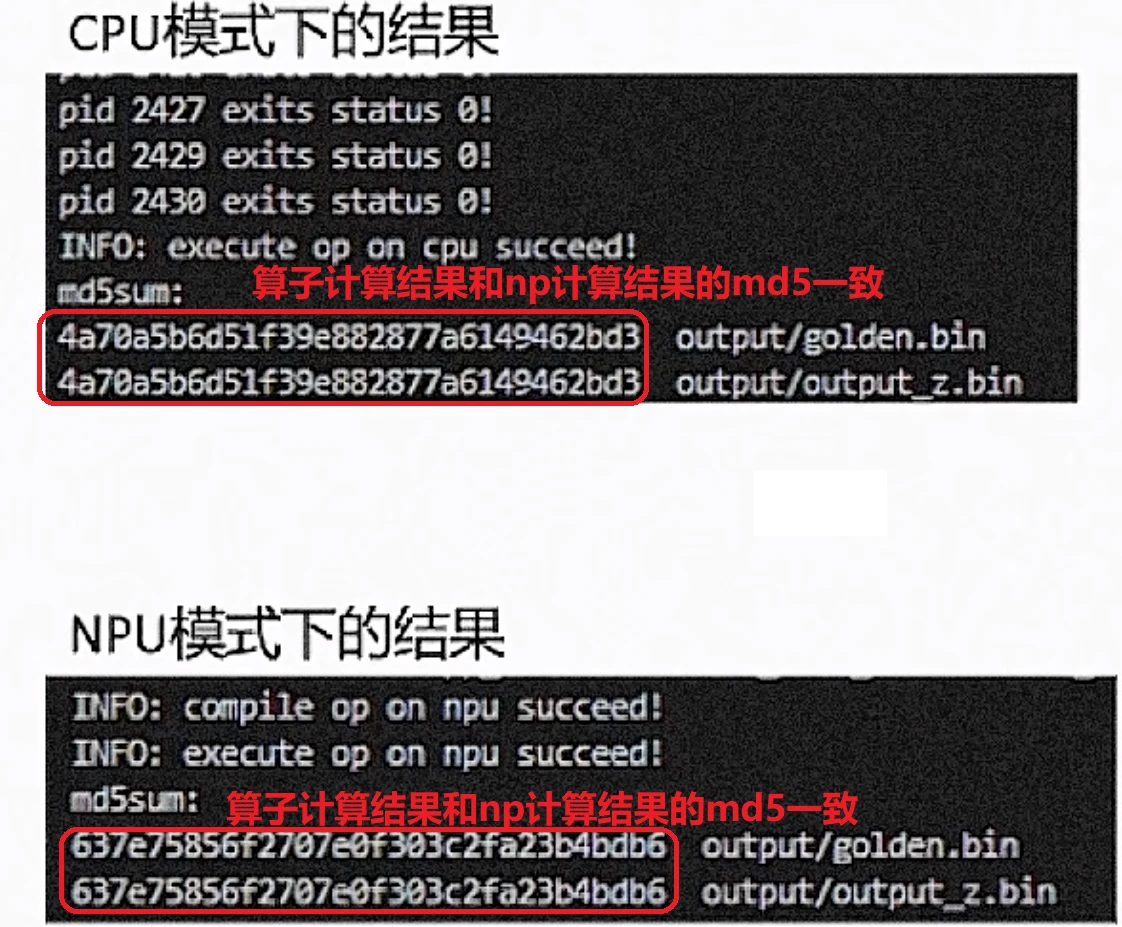

四）运行结果

二、功能调试

cpu模式下的算子功能调试。TIK C++提供孪生调试方法，即在cpu侧创建一个npu的模型并模拟它的计算行为，用来进行业务功能调试。以此进行业务功能的调试。相同的算子代码可以在CPU莫斯下进行精度调试，然后无缝切换到NPU模式下运行，主要有两种方法：

1、使用GDB进行调试

2、使用printf后者std::cout

        在CPU代码侧直接插入c/C++的打印命令，如printf、std:.cout，但注意NPU模式下不支持打印语句，所以需要添加内置宏__CCE KT TEST__ 予以区分。

三、测试验证

单元测试和集成测试

一）环境安装

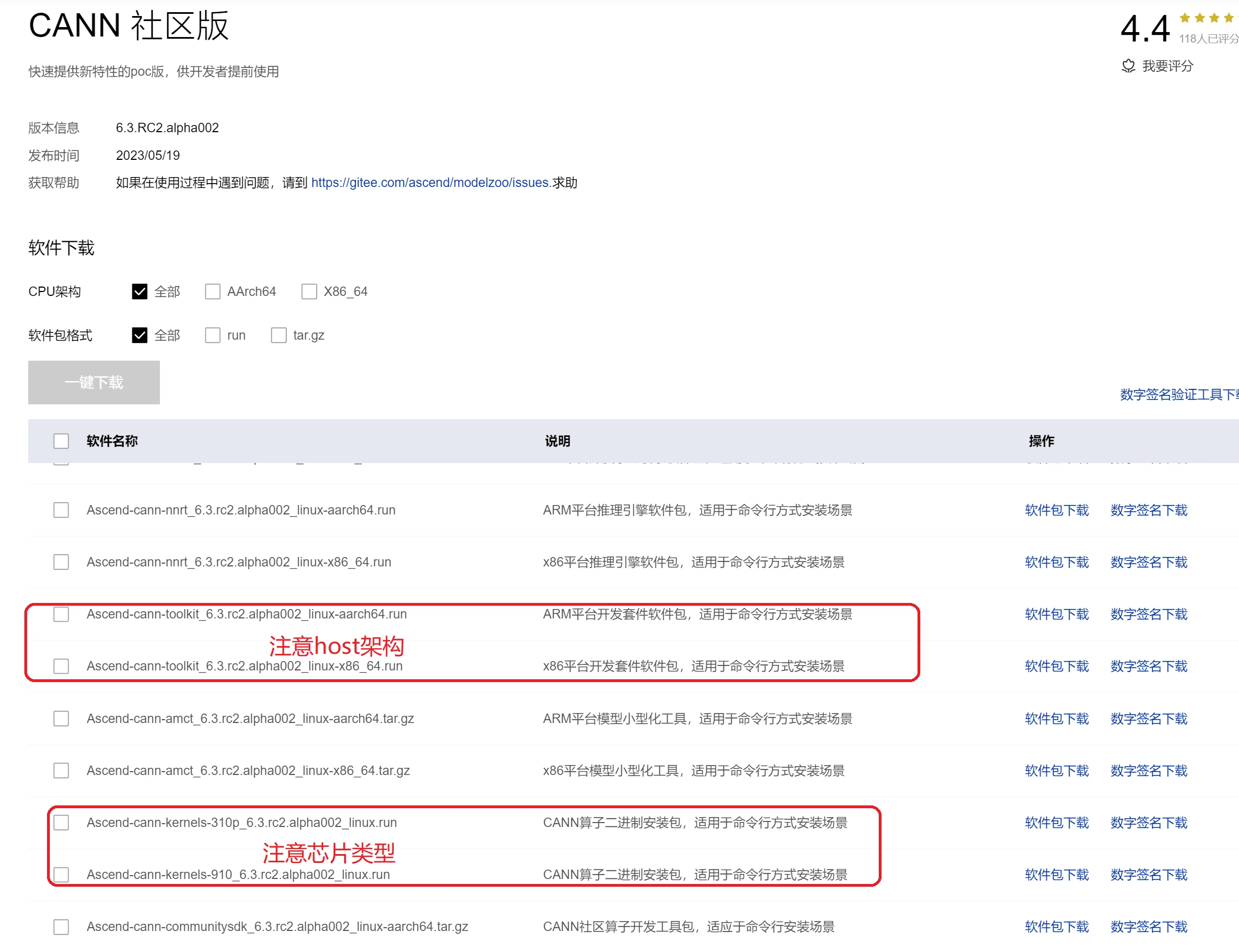

        需要安装CANN开发环境和算子开发包。以root用户为例，默认安装路径：

toolkit：/usr/local/Ascend/ascend-toolkit/latest；

算子开发包：/usr/local/Ascend/ascend-toolkit/latest/opensdk

二）UT测试

        UT的本质是使用内核调用符测试CPU模式下的TIK C++算子用例。

        UT测试的步骤：

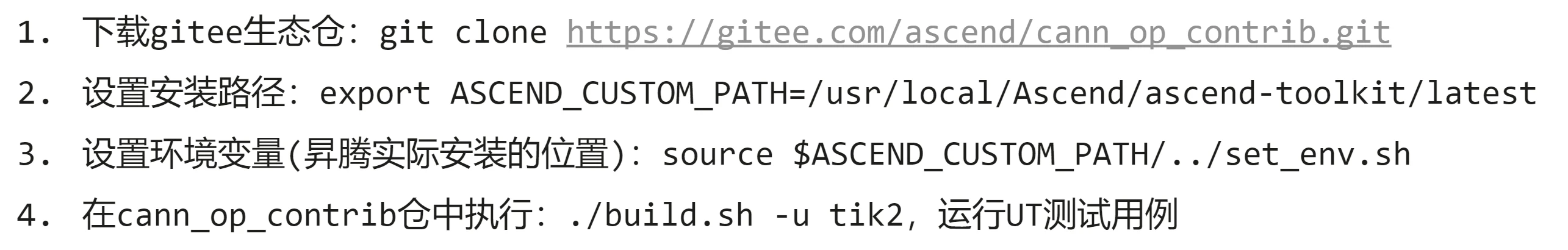

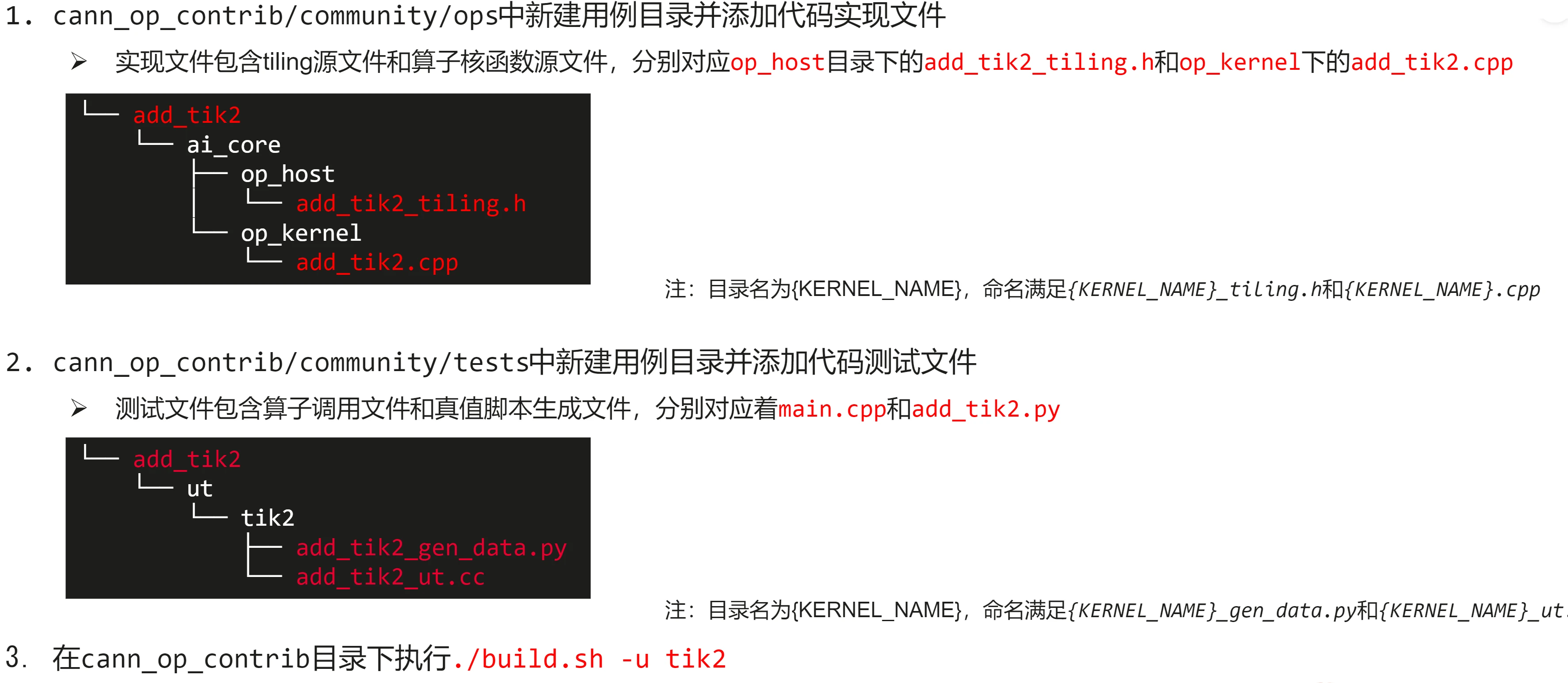

        为Ascend C自定义算子添加UT测试步骤：

三）ST测试

        ST的本质是创建ACL应用程序测试NPU模式下的TIK C++算子用例，将开发好的算子，编译好后，打包成自定义算子包，部署到系统中。

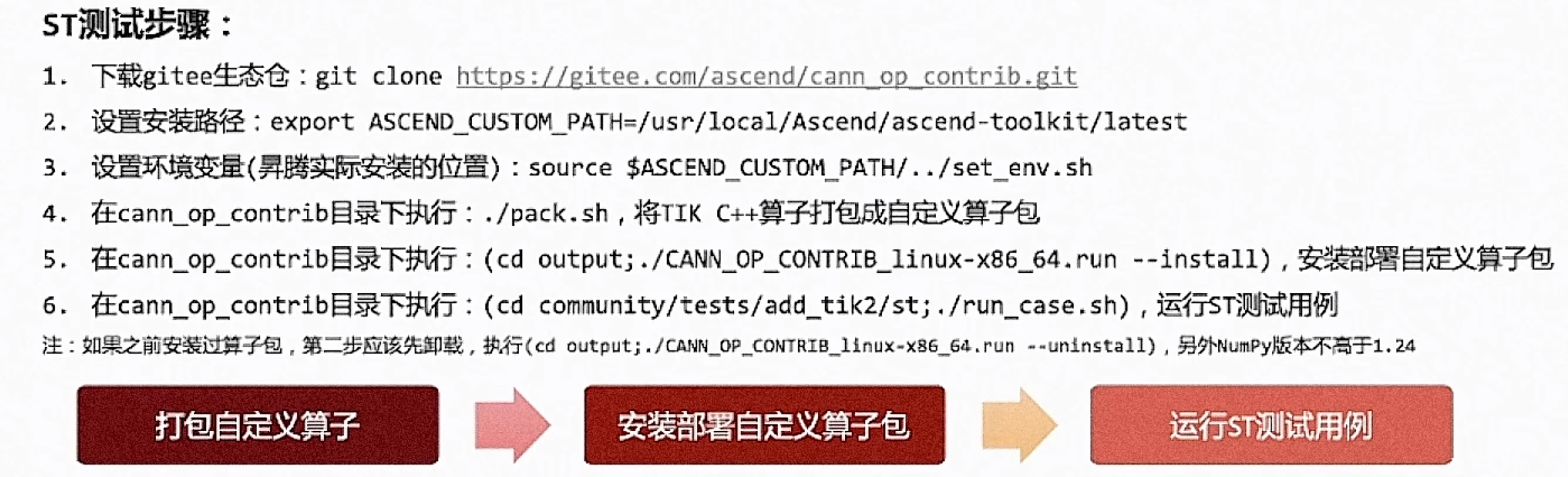

为TIK C++自定义算子添加ST测试步骤:

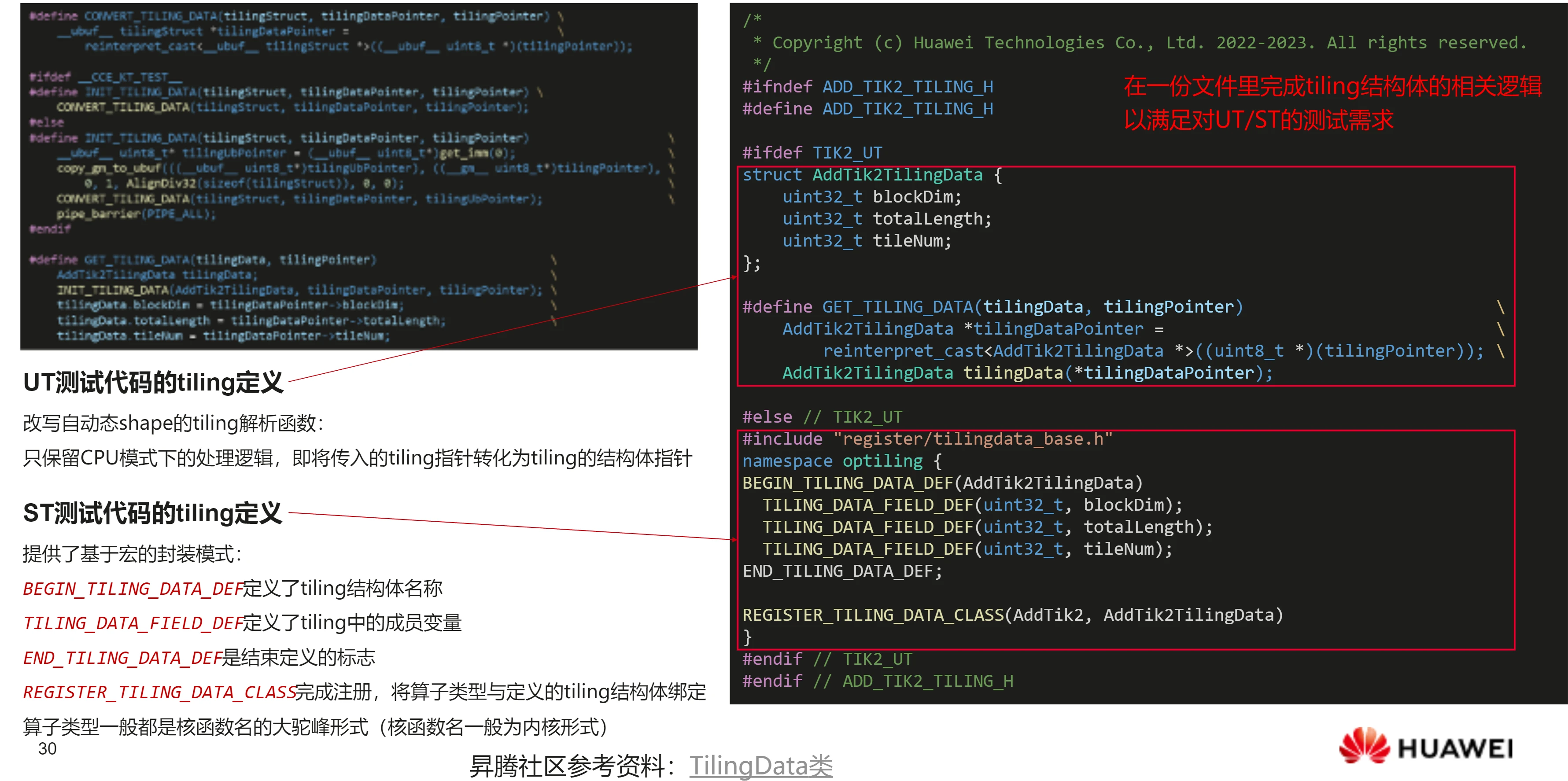

一）op_host/add_tik2_tiling.h

二） op_host/add_tik2.cpp

        host侧算子实现开发，包括算子原型注册、Shape推导等函数实现与注册、Tiling实现与注册和信息库配置.

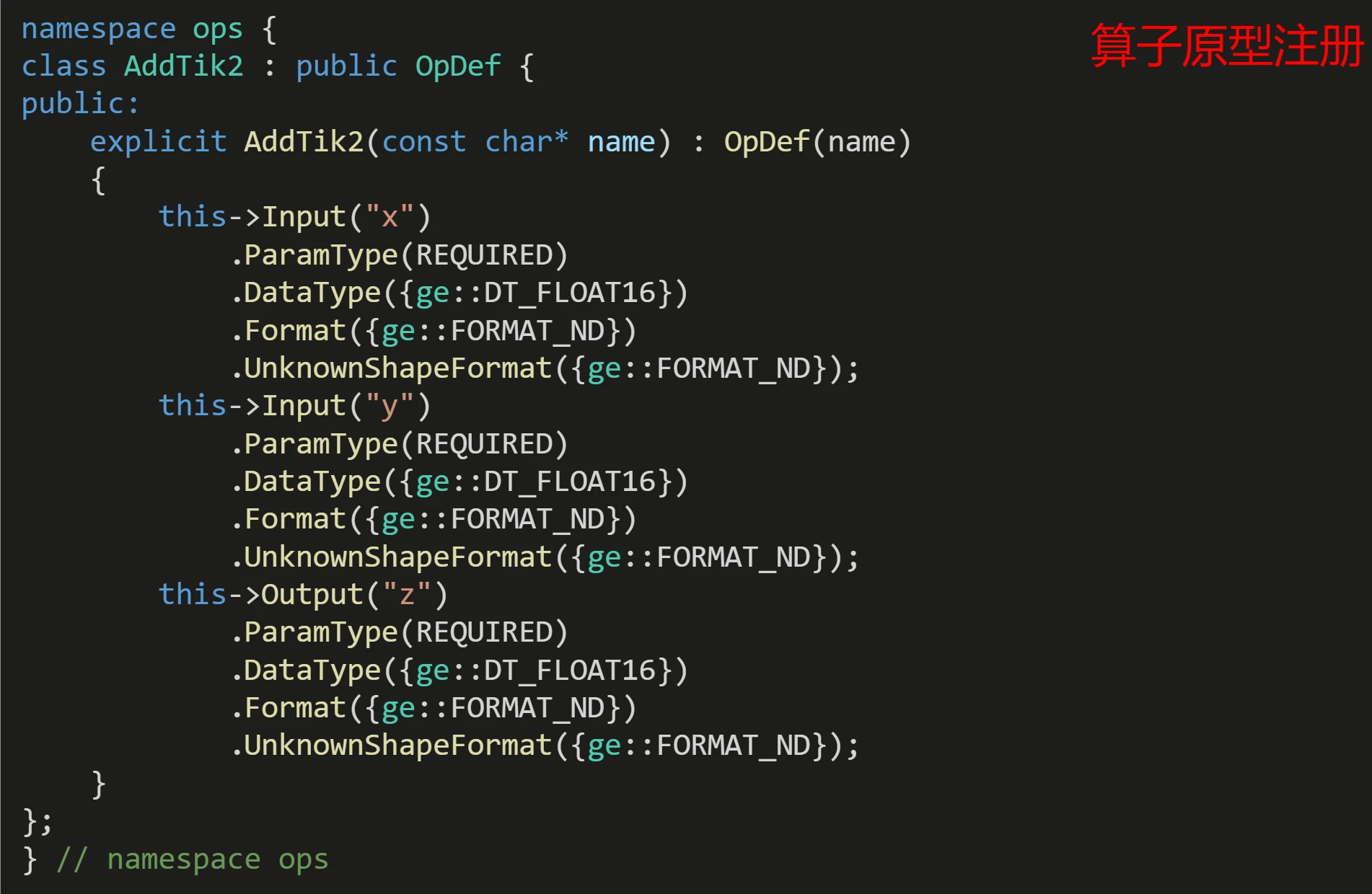

1、算子原型注册

        算子原型描述了算子的输入输出，属性等信息，算子原型注册用于将算子注册到算子原型库中。

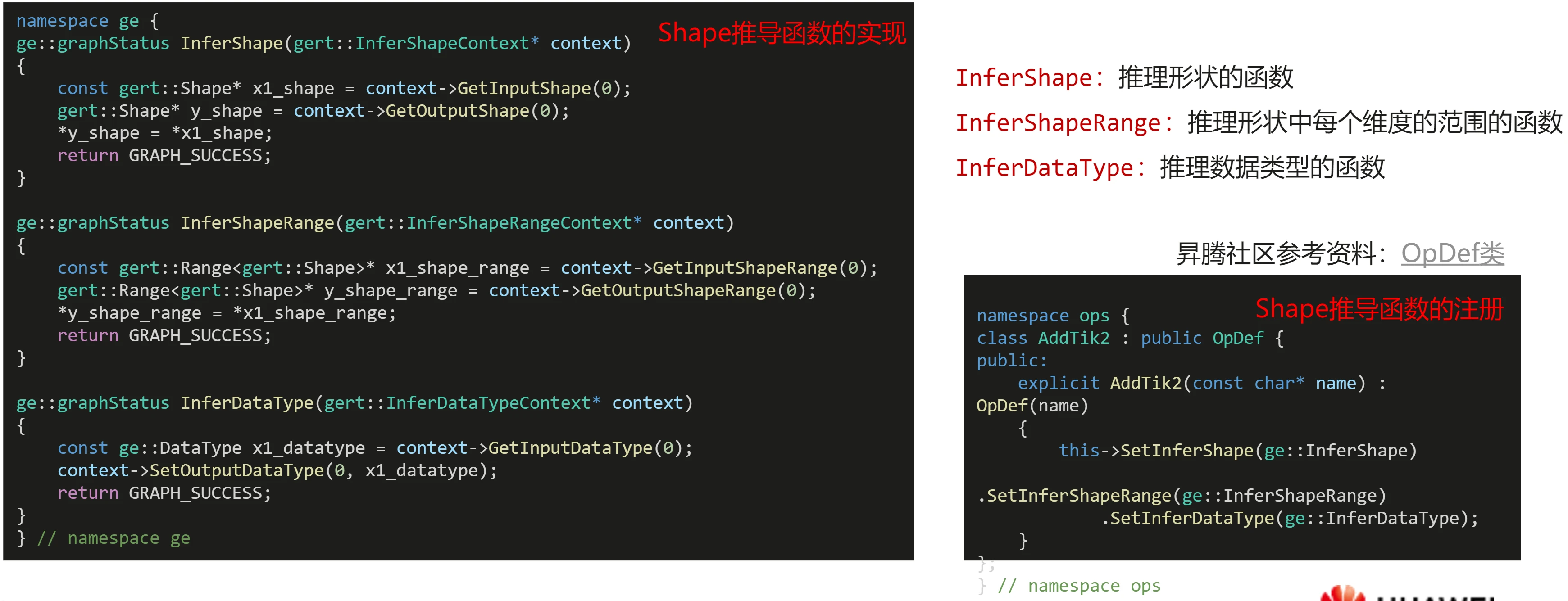

2、Shape推导等函数实现与注册

        根据算子的输入张量描述、算子逻辑及算子属性，推理出算子的输出张量描述，包括张量的Shape，数据类型及数据排布格式等信息。这样算子构图准备阶段就可以为所有的张量静态分配内存，避免动态内存分配带来的开销。

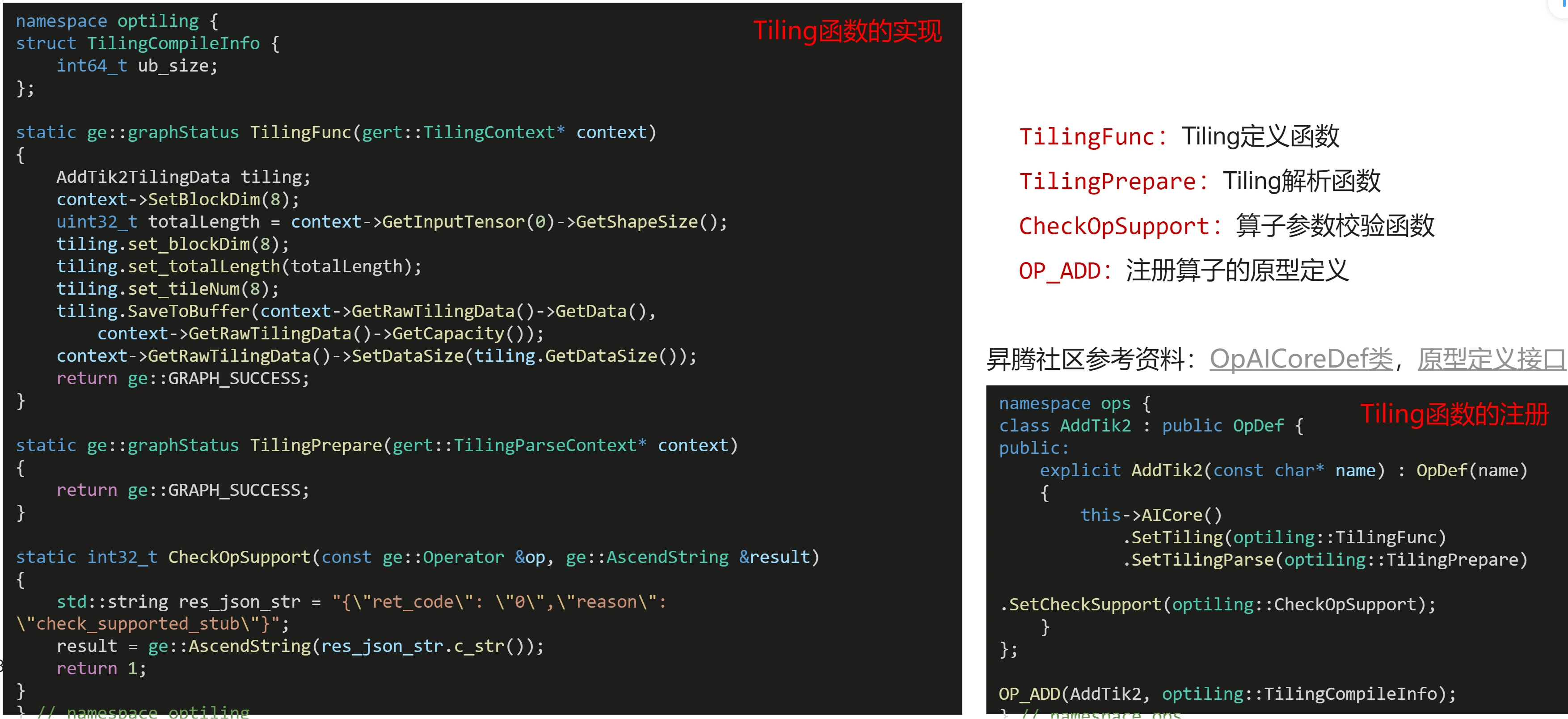

3、Tiling实现与注册

        计算数据切分过程相关的参数，比如每次计算的数据量大小。

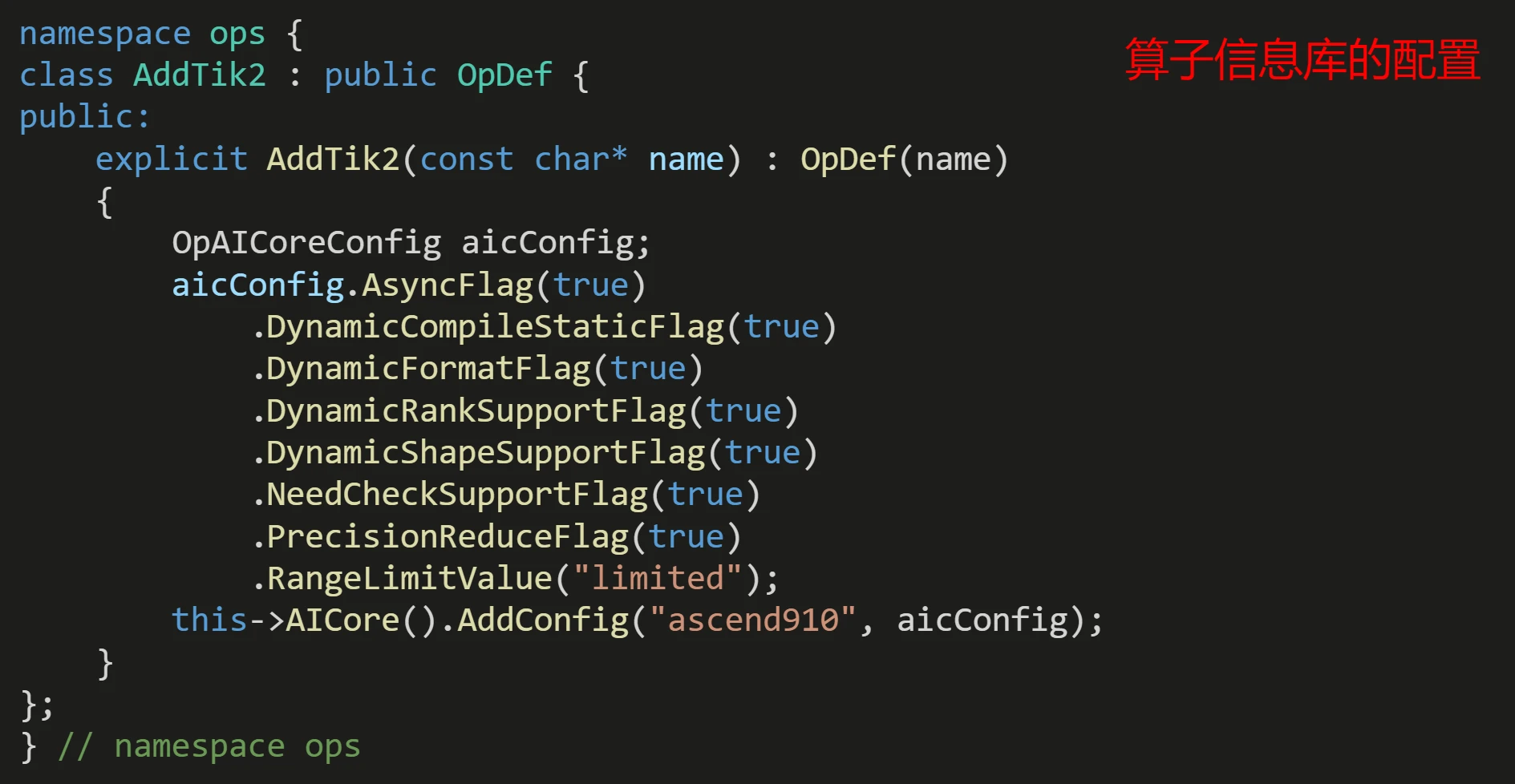

4、信息库配置(根据运行平台进行配置)

        算子开发者需要通过配置算子信息库文件，将算子在异腾A处理器上相关实现信息注册到算子信息库中。

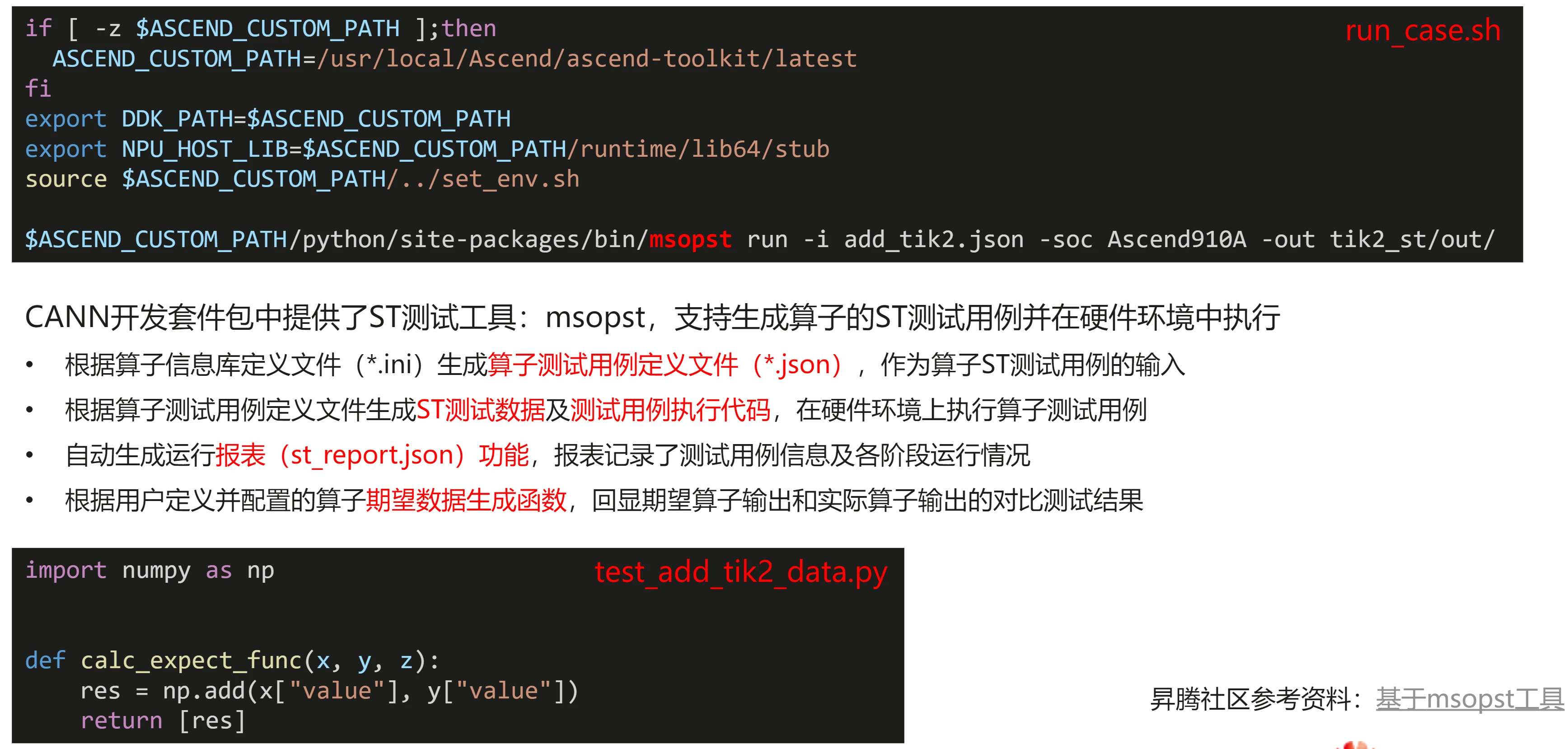

三）run_case.sh与test_add_tik2_data.py

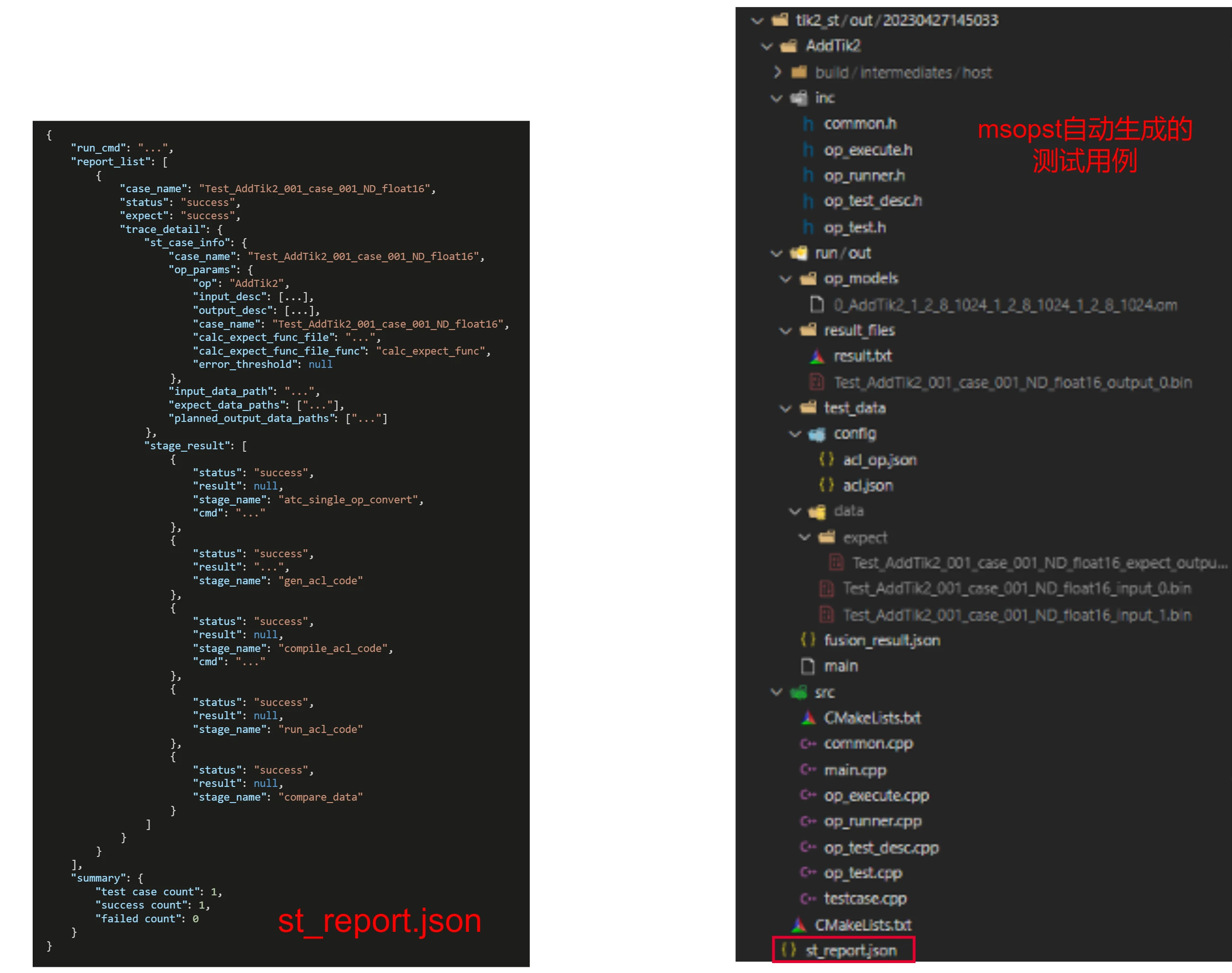

四）生成测试用例与报告st report.json

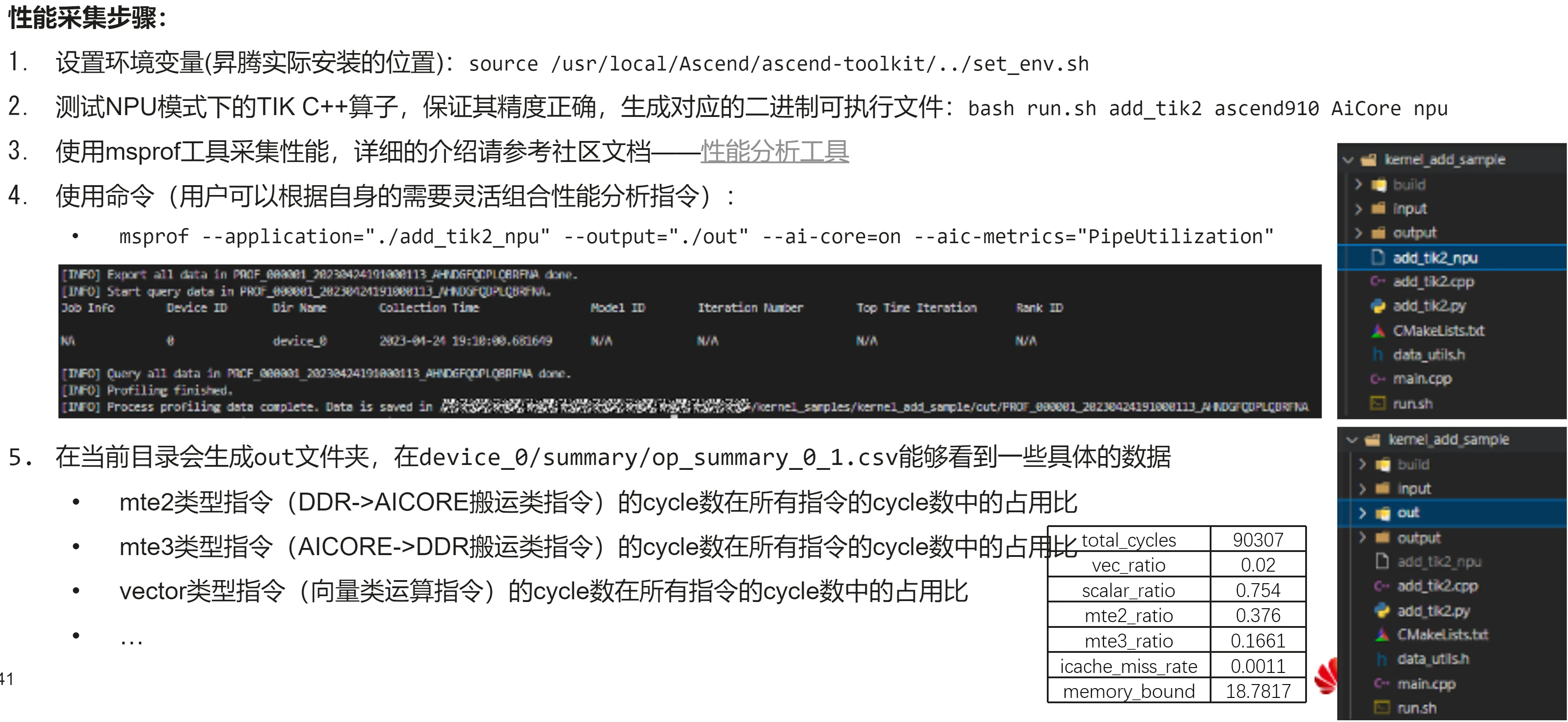

四、性能采集——msprof

        当使用内核调用符时，会生成相应的二进制可执行文件，可以使用性能采集工具运行NPU模式下生成的可执行文件从而采集Ascend C算子在昇腾平台上执行的性能数据。
