【2023 · CANN训练营第一季】——听CANN首席架构师解密Ascend C算子开发

前言：2023年5月昇腾AI开发者峰会上，昇腾CANN首席架构师闫长江老师解密了全新的Ascend C算子编程体系。正好CANN训练营开设了Ascend C算子开发的课程，学习完成后再听大神的串讲，有种豁然开朗的感觉。

CANN训练营的Ascend C算子课程参见：

https://www.hiascend.com/zh/developer/courses/detail/1627494761683783682

        闫老师的演讲包括三部分内容：第一部分是基础概念，包括CANN的基础知识，以及Ascend C算子并行计算的硬件和理论基础；第二部分讲述了Ascend C算子编程的关键概念（核函数和编程范式）和编程实践，以及算子测试程序的编程方法；第三部分讲述了Ascend C算子在cpu和npu上的孪生调试。

        下面是老师演讲的PPT。

一、基础知识

一）异构计算架构CANN

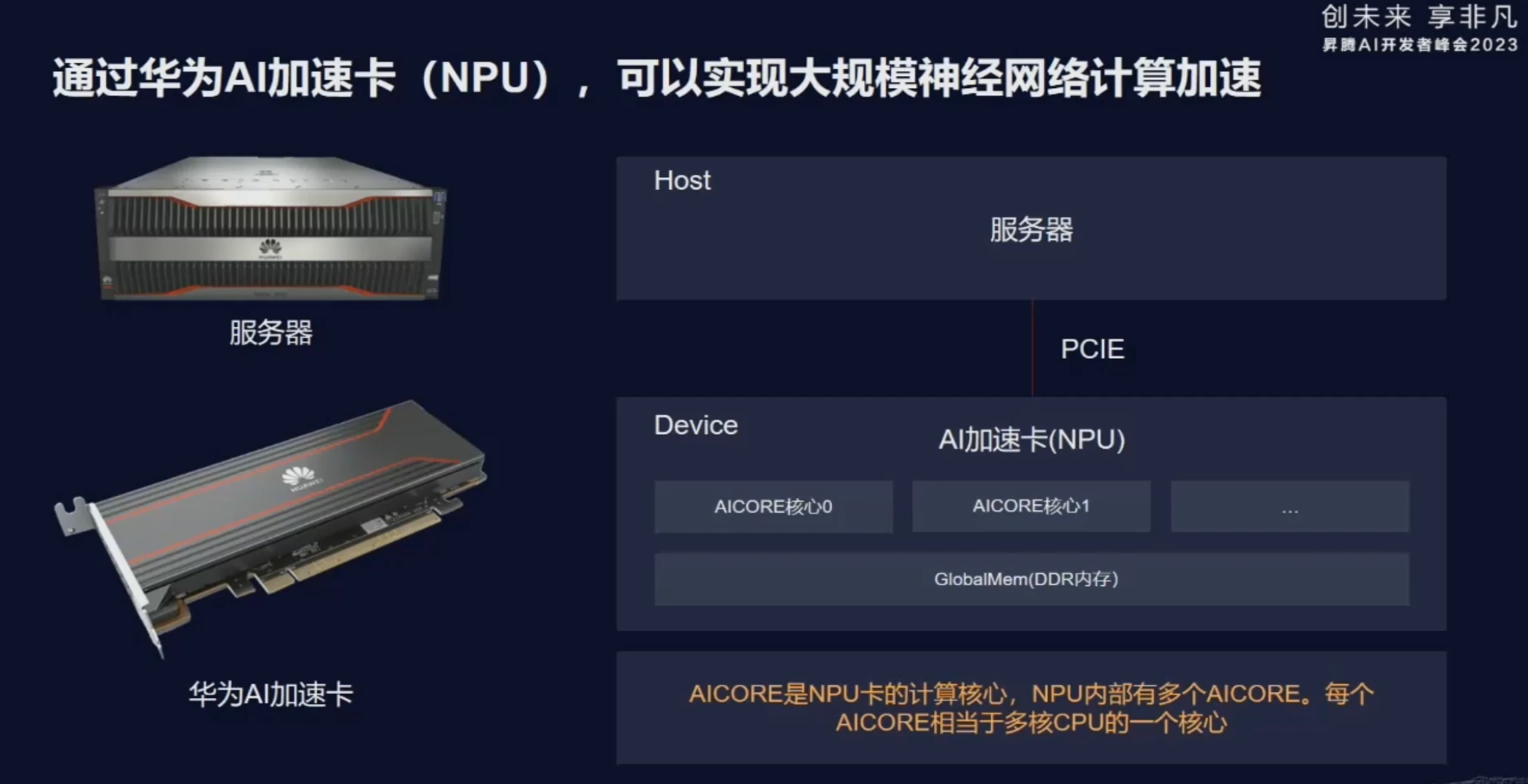

二）算子的硬件基础

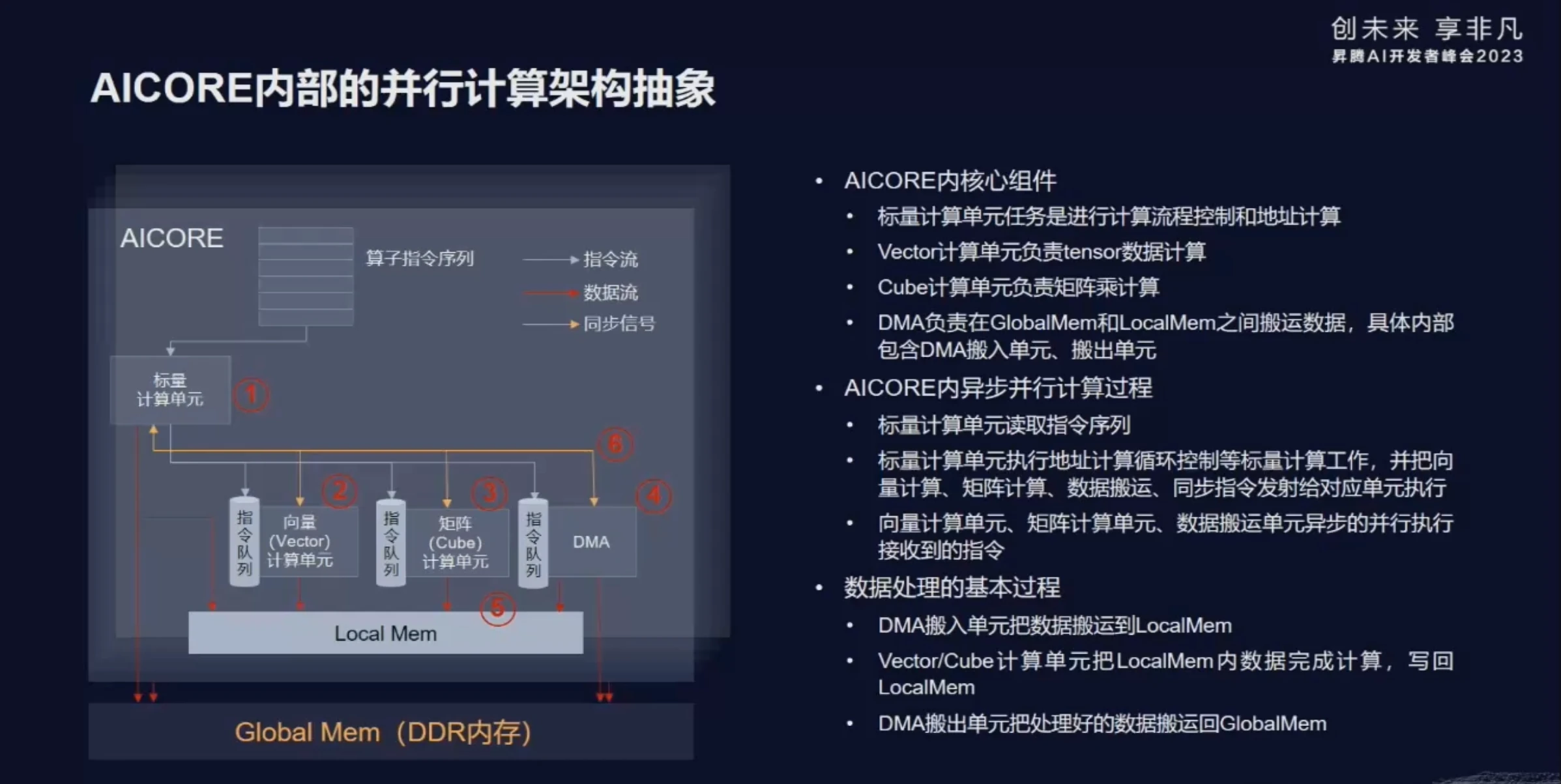

        下面这张图，清晰展示了AICore的内部架构及模块功能，也讲述了Global Mem和Local Mem的关系，Local Mem靠近计算单元，带宽非常高，但容量不大，一般是几百KB到几MB；而Global Mem容量大，但带宽不高。因此需要将Global Mem的数据搬运到Local Mem上，进行运算，运算完成后再将运算结构从Local Mem搬运到Global Mem上。

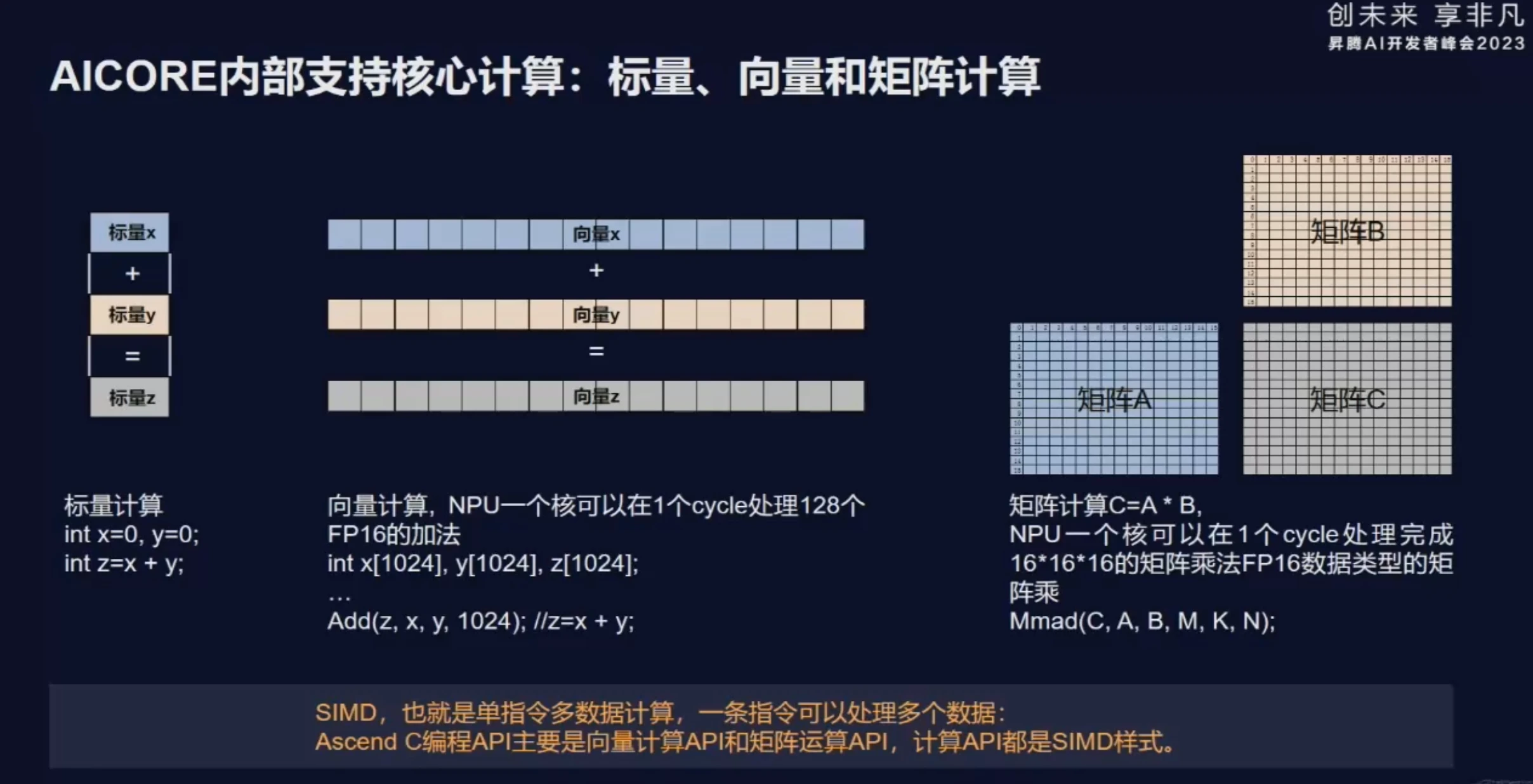

        下面这张图讲述了一个Aicore的内部的计算单元，其中的向量和矩阵计算单元都是单指令多数据计算，也就是一个指令周期可以实现一组数据的加和乘。

三）并行计算

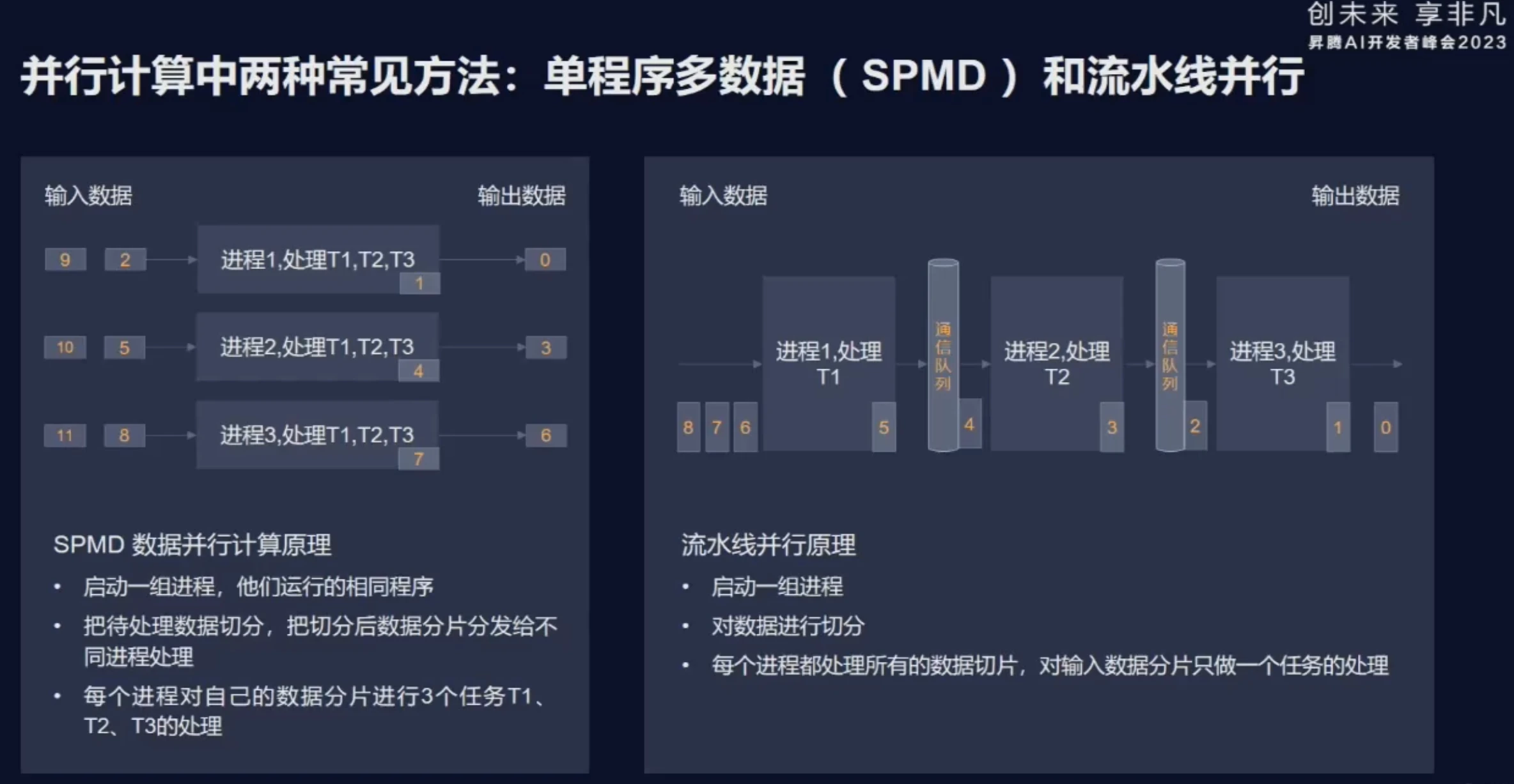

        下面这张图，讲述了并行计算中的两种常见方法：SPMD和流水线，这两种方法都会提现到Ascend C的编程模型和编程方法中。

二、Ascend C算子编程

        核函数体现的是SPMD的编程思想，同时简化了用户的代码实现。开发代码时，只需要写单个AI Core核的实现代码。

        Ascend C算子采用标准的C++和一组专门的类库API进行编程的。这些API包括计算的，数据搬运以及同步等操作的API。API的操作对象是Tensor，Tensor根据存储位置不同分为GlobalTensor和LocalTensor。

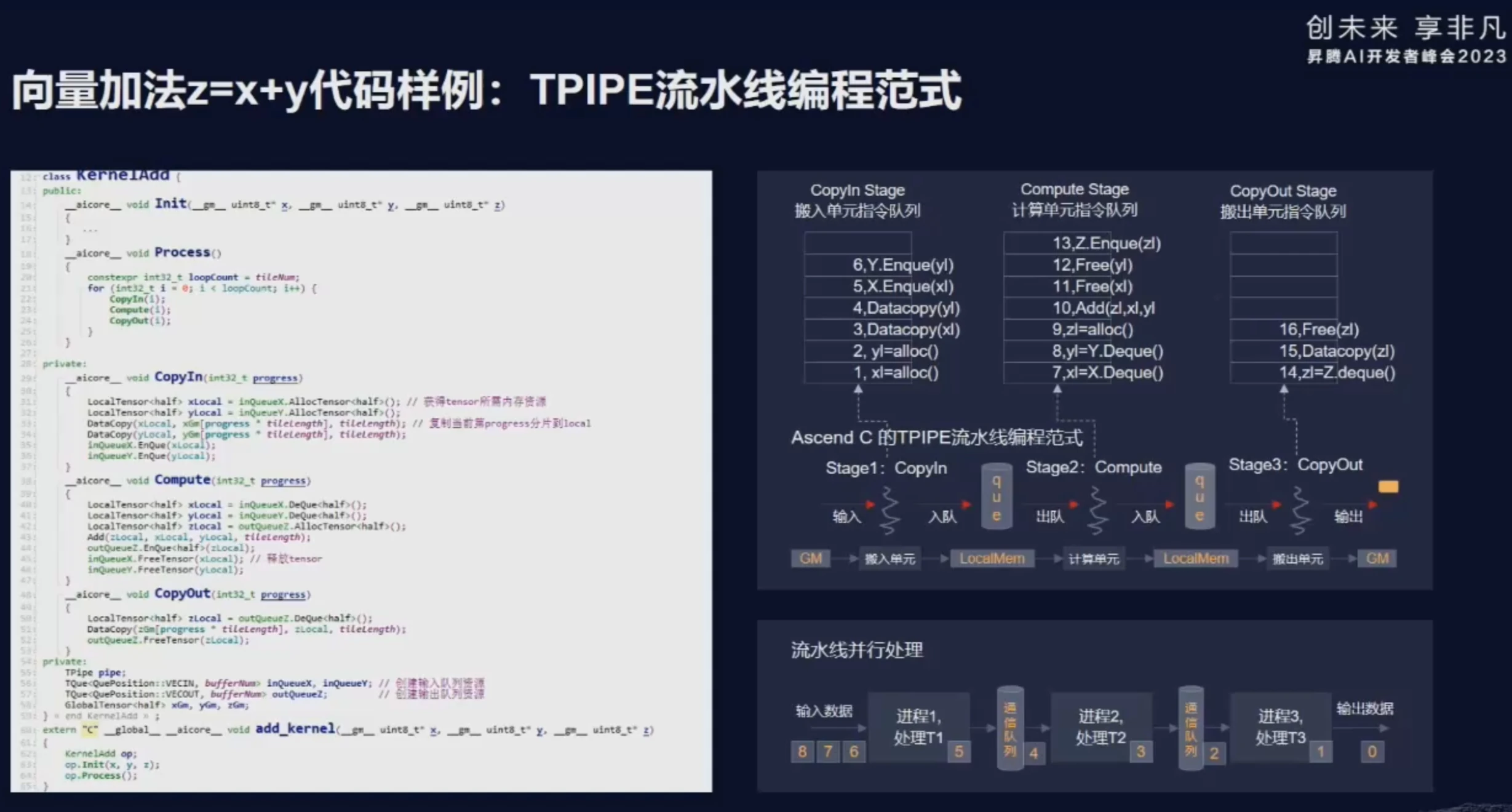

        TPIPE的编程范式，实现了前述的流水线方式的并行计算。

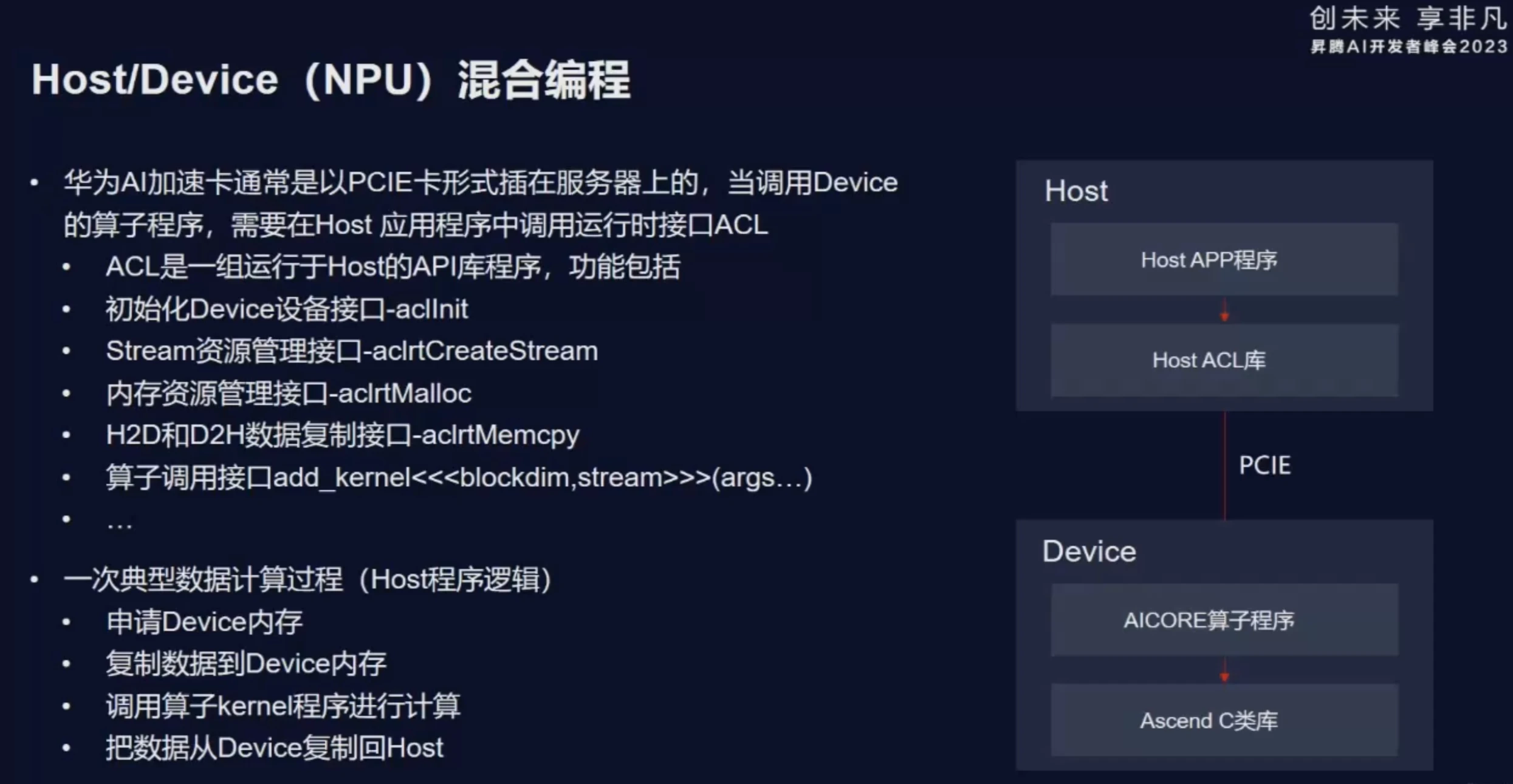

        算子编写完成后，可以通过host侧的应用开发接口，调用开发好的算子进行测试，验证。

        下图讲述的是直接调用核函数的方式进行算子代码测试的。包括CPU和NPU两种测试方法，通过“__CCE_KT_TEST__”宏定义区分是运行在CPU上的代码还是NPU上的代码。

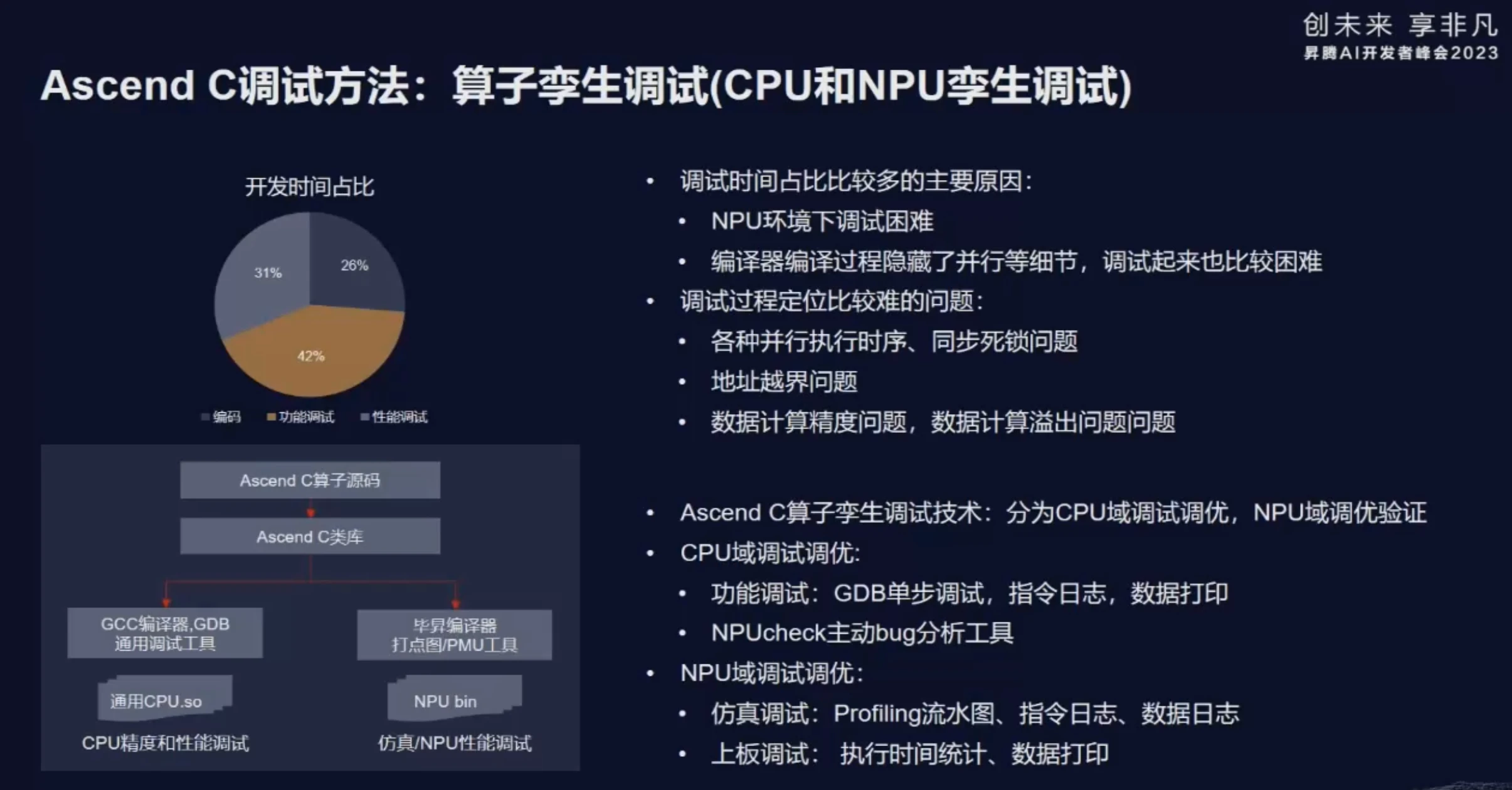

三、Ascend C算子孪生调试

        TIK C算子的调试手段丰富，可以在CPU，也可以在NPU上调试。这就是算子的孪生调试技术。

一）CPU域调试调优

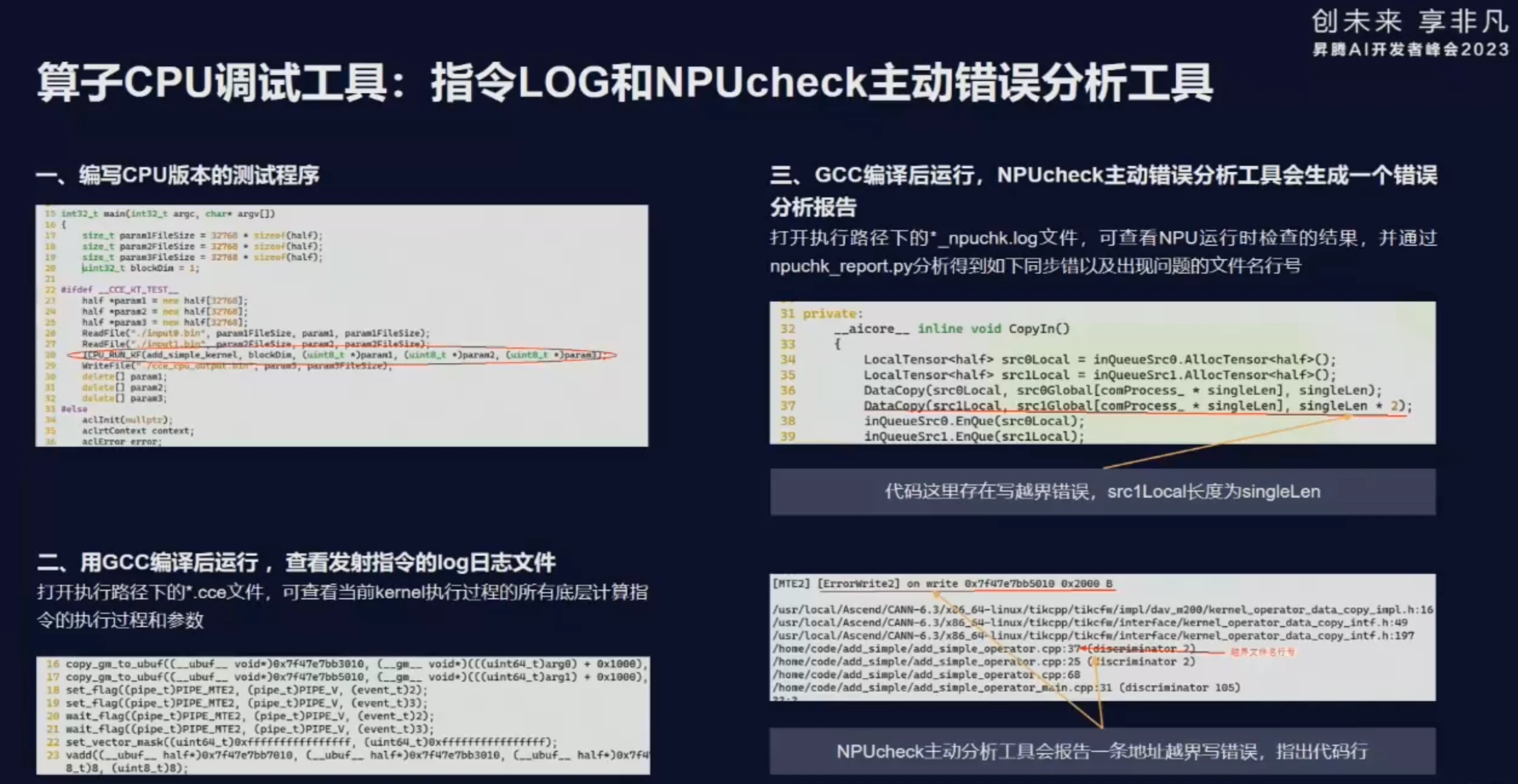

        在CPU侧调试时，可以使用gdb工具进行调试，还有指令LOG和NPUcheck主动错误分析工具两大神器。指令log功能会把真正执行的指令队列列出来，也就是在运行CPU的核函数调用方式的编译运行后，会生成*.cce的文件，数量和定义的AiCore的数量一致，里面记录某个核上的实际指令序列。

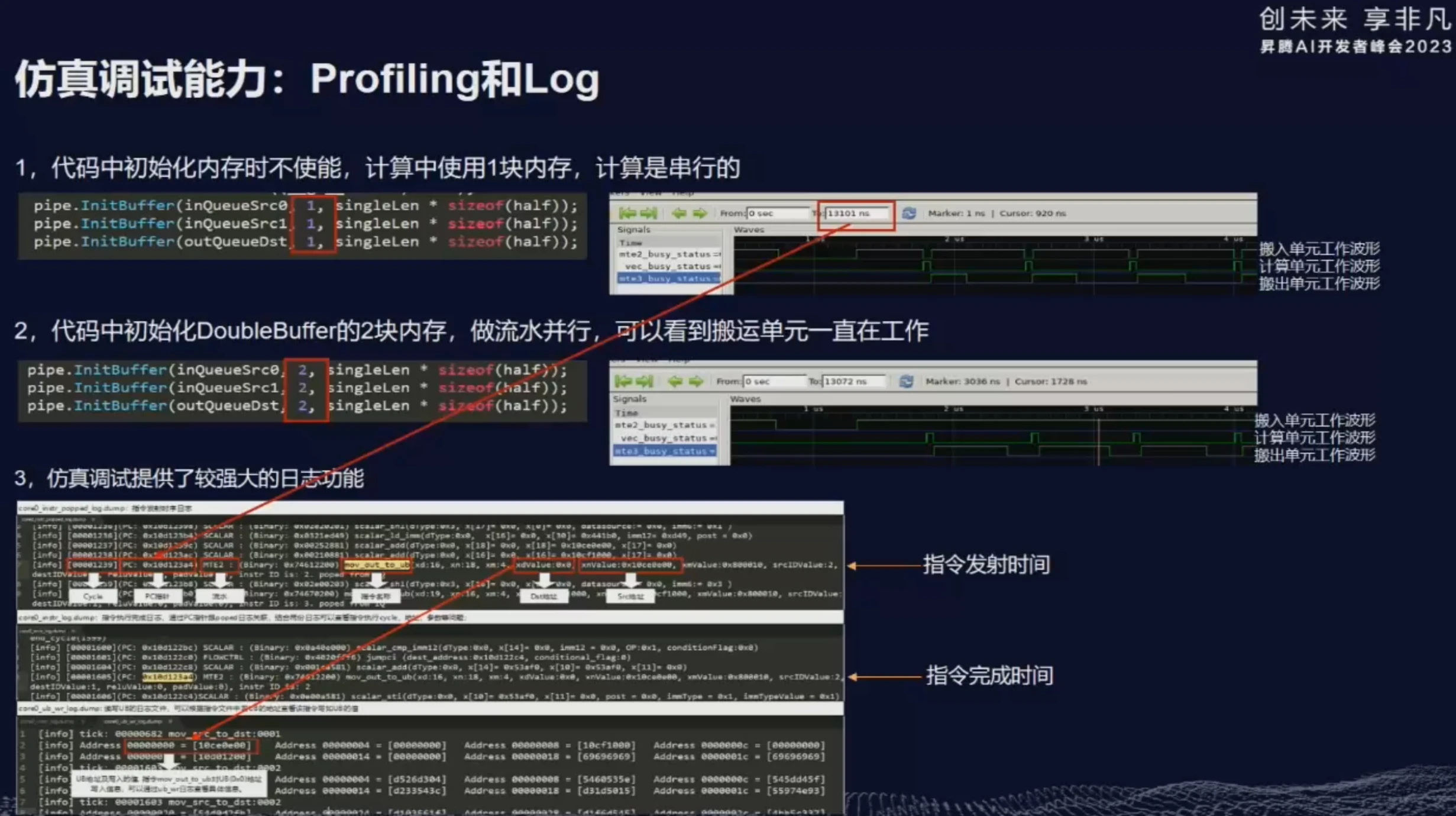

二）NPU的仿真调试能力

        提供了强大的指令日志和数据日志功能，便于分析和调试问题。从下面的图，可以看出double buffer的作用。

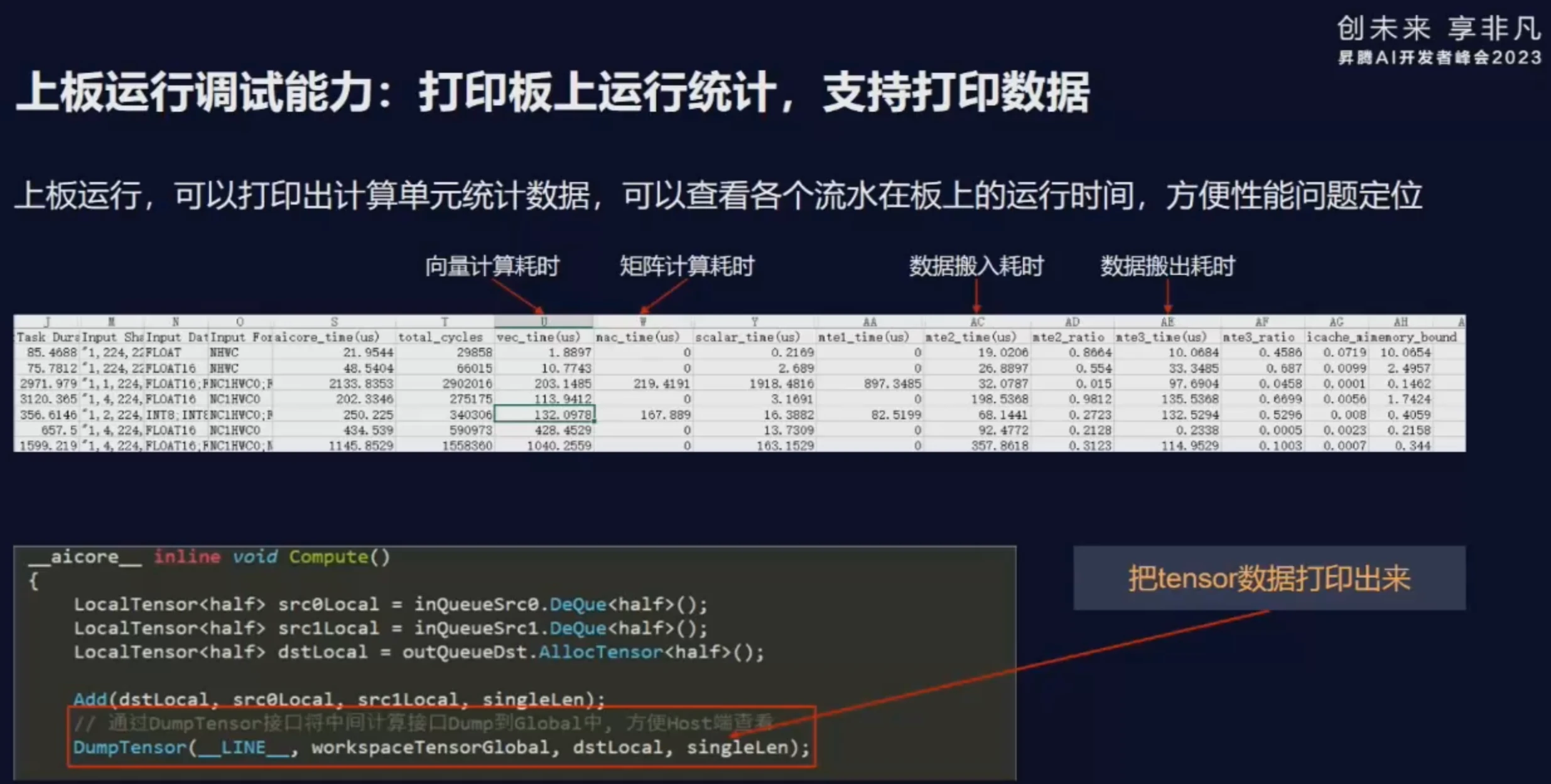

三）上板运行调试能力：打印板上运行统计，以及支持打印数据功能

        最后，闫老师对本次演讲的内容做了小结：
