安卓逆向系列篇：基本概念&环境配置

一、Android概念介绍

1、apk基本结构

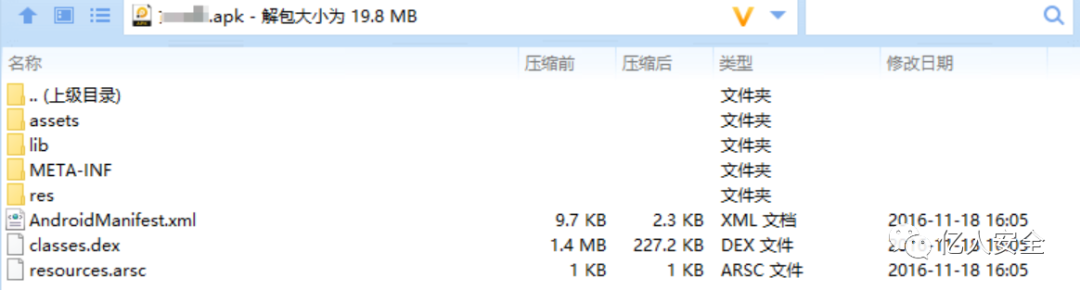

找个apk文件，使用压缩包软件将它打开，可以发现其具有如下文件

• assets文件用于存放需要打包到Android应用程序的静态资源文件，例如图片资源文件、JSON配置文件、渠道配置文件、二进制数据文件、HTML5离线资源文件等。与res/raw目录不同的是, assets目录支持任意深度的子目录,同时该目录下面的文件不会生成资源ID。
• lib文件夹中存放的是当前apk需要的so文件，so文件是利用底层的C/C++代码实现的
• META-INF文件是所用到的证书签名文件，包含几个文件MANIFEST.MF (摘要文件) ：程序遍历APK包中的所有文件，对非文件夹非签名文件的文件，逐个用SHA1生成摘要信息，再用Base64进行编码。如果APK包的文件被修改，在APK安装校验时，被修改的文件与MANIFEST.MF的校验信息不同，程序将无法正常安装。CERT.SF (对摘要文件的签名文件) ：对于生成的MANIFEST.MF文件利用SHA1-RSA算法对开发者的私钥进行签名。在安装时只有公共密钥才能对其解密。解密之后将其与未加密的摘要信息进行比对,如果相符则文件没有被修改。INDEX.LIST：APK索引文件目录CERTRSA：保存公钥、加密算法等信息
• res文件夹目录存放应用的资源文件，包括图片资源、字符串资源、颜色资源、尺寸资源等，这个目录下面的资源都会出现在资源清单文件R.java的索引中
• AndroidManifest.xml是Android项目的系统清单文件，Android应用的四大组件Activity、Service、BroadcastReceiver和ContentProvider均在此配置和声明
• classes.dex应用程序的可执行文件，Android的所有代码都集中在此。可以通过反编译工具dex2jar转化成jar包，再通过jdax-gui查看其代码。如果一个apk中方法数超过65535，会进行了分包处理，即有多个dex文件。如果未超过则只有一个dex文件。
• resources.arsc是资源索引表，用来描述具有ID值的资源的配置信息。

2、各种虚拟机|混淆点

JVM

JVM指的是是Java虚拟机，运行的是.java文件编译后的.class文件。

DVM

DVM指的是Dalvik虚拟机，运行的是.dex文件。Dalvik虚拟机在Android4.4及以前使用的都是Dalivk虚拟机。APK在打包过程中先通过javac编译出.class文件，再使用dx工具处理成.dex文件，此时Dalvik虚拟机才可以解析执行。另外单个dex文件的最大为65535KB，超出需要使用两个及以上的dex文件，这导致在启动时会有个合包的过程，使得apk启动慢。

ART

ART指的是ART虚拟机，运行的也是.dex文件。ART虚拟机是在Android5.0才引入的Android虚拟机。在安装APK的时候就将dex直接处理成可直接供ART虚拟机使用的机器码，ART虚拟机将.dex文件转换成可直接运行的.oat文件，ART虚拟机天生支持多dex，不会有一个合包的过程，所以ART虚拟机会很大的提升APP冷启动速度。缺点是APK占用空间大和安装速度慢，因为需要生成可运行.oat文件。

3、apk打包流程

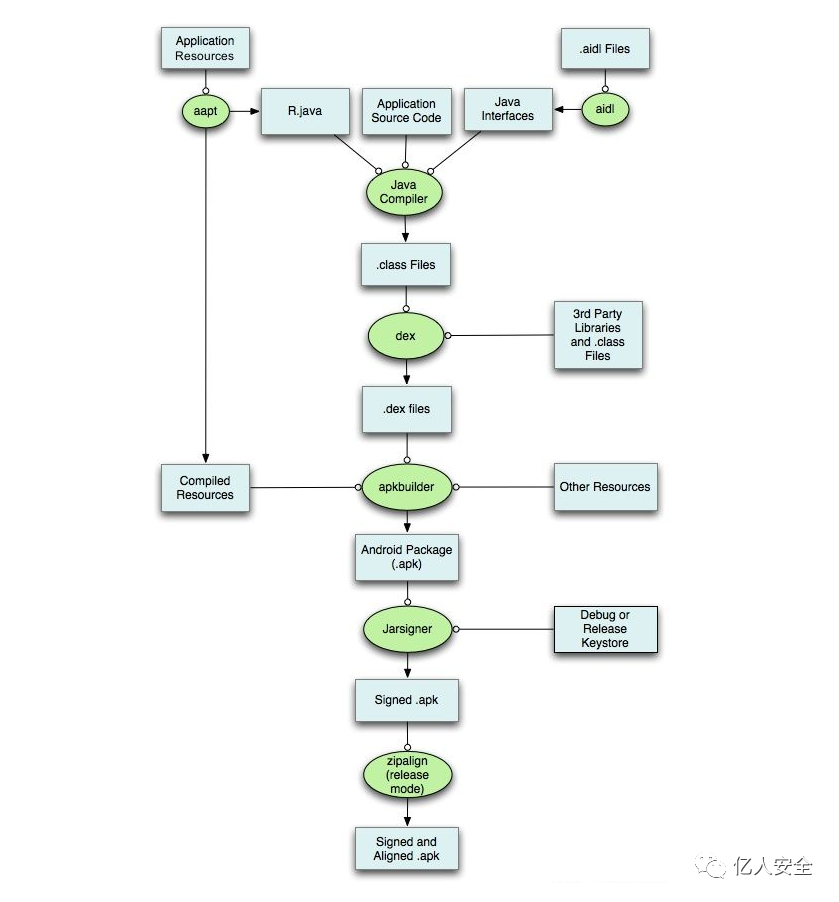

从官网的流程图中看出整个打包流程共分为七个步骤：

1. 打包资源文件，生成R.java文件
2. 处理aidl文件，生成相应的.Java文件
3. 编译项目源代码，生成class文件
4. 转换所有的class文件，生成classes.dex文件
5. 打包生成APK文件
6. 对APK文件进行签名
7. 对签名后的APK文件进行对齐处理

详细见此文

Android中apk打包流程

https://zhuanlan.zhihu.com/p/348198783

二、Android工具安装及环境配置

1、JDK及JRE安装

可以去官网下载，选择jdk8u111版本进行安装

JDK：Java Development Kit是Java的开发工具包，JDK包含了JRE，同时还包含了编译java源码的编译器javac，还包含了很多java程序调试和分析的工具。

JRE：Java Runtime Environment是Java运行时环境，包含了java虚拟机，java基础类库

安装过程：

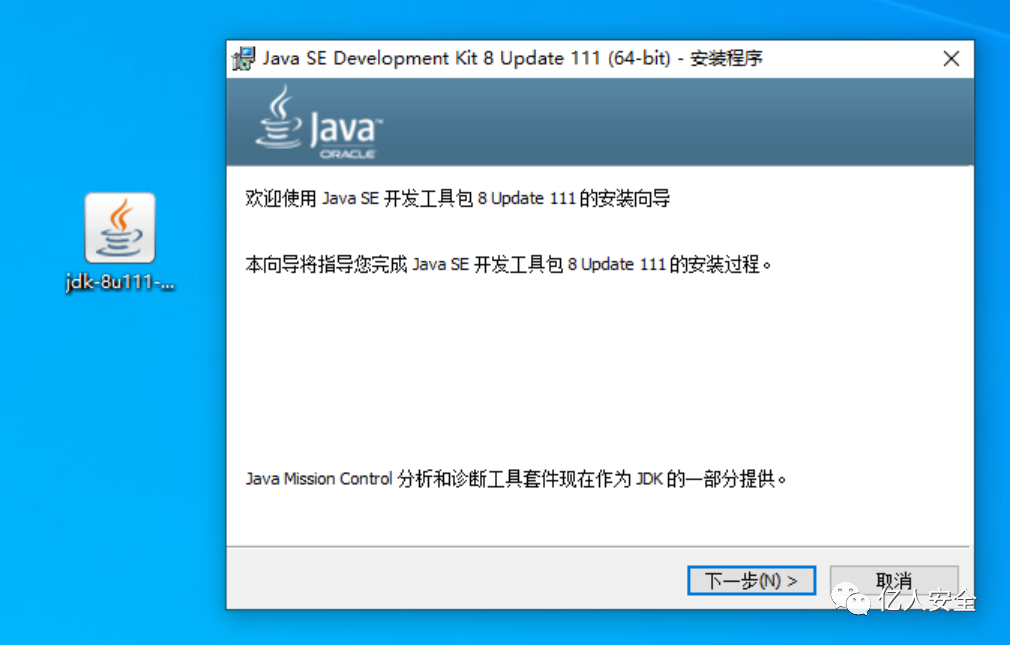

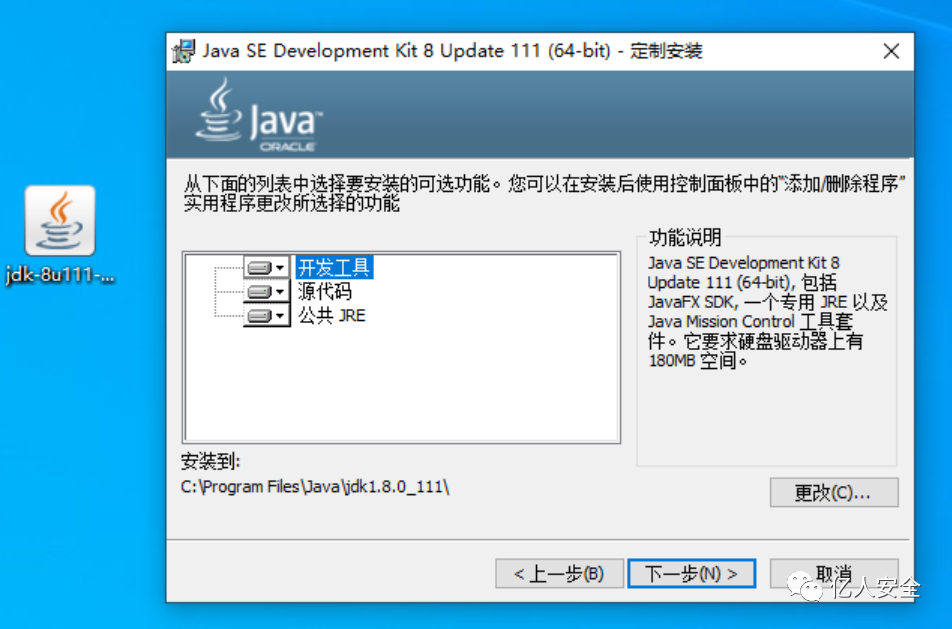

1）双击启动安装程序

2）默认安装路径

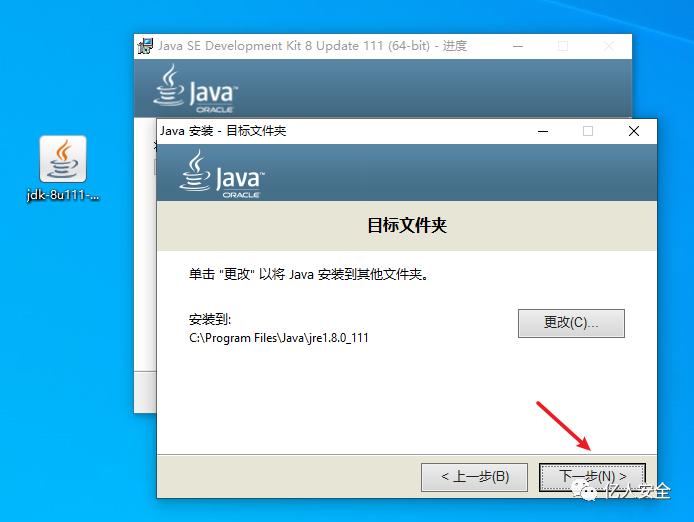

3）jre路径选择

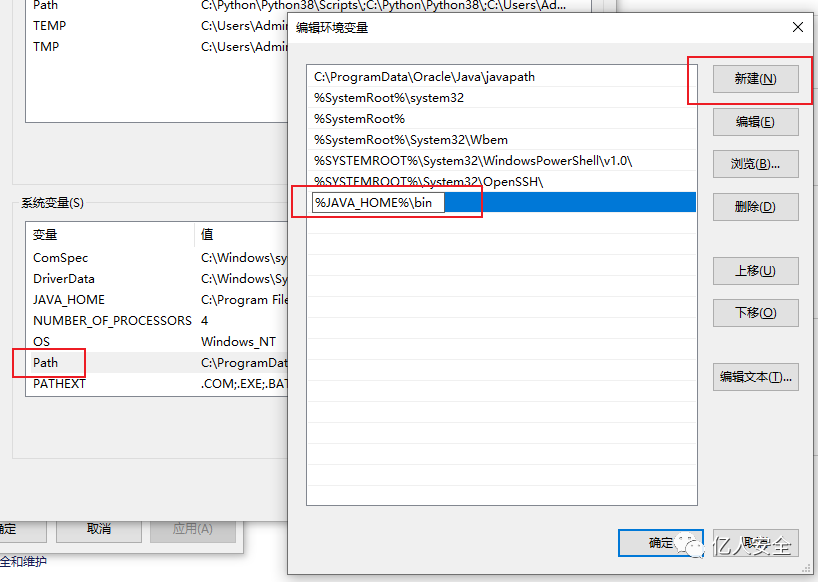

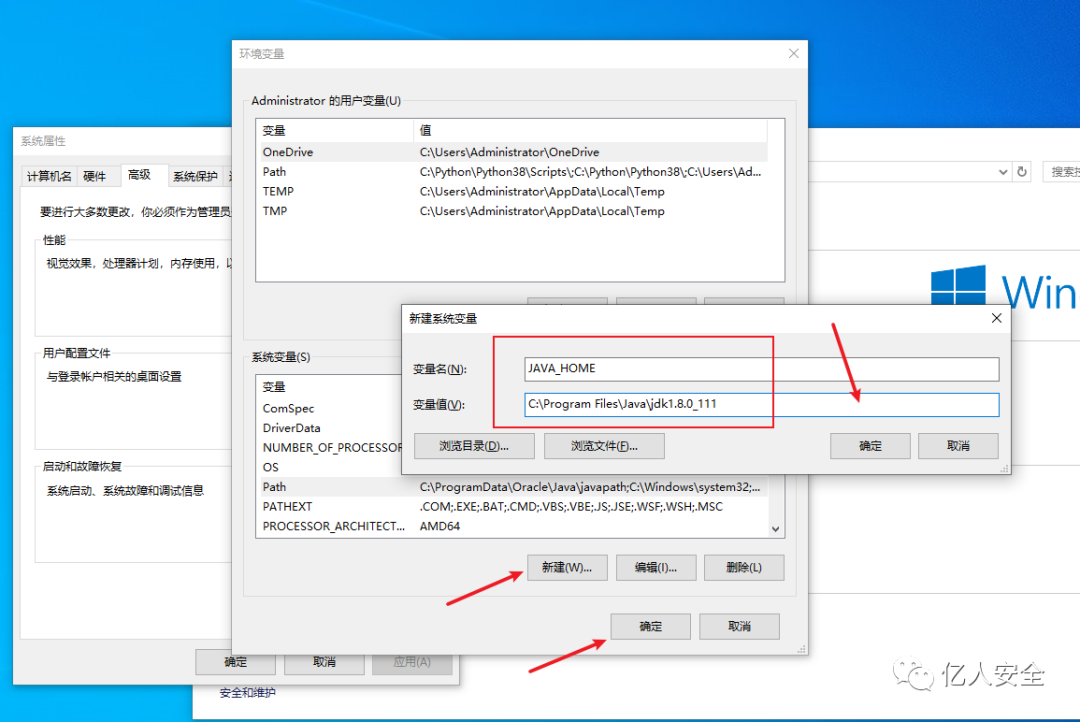

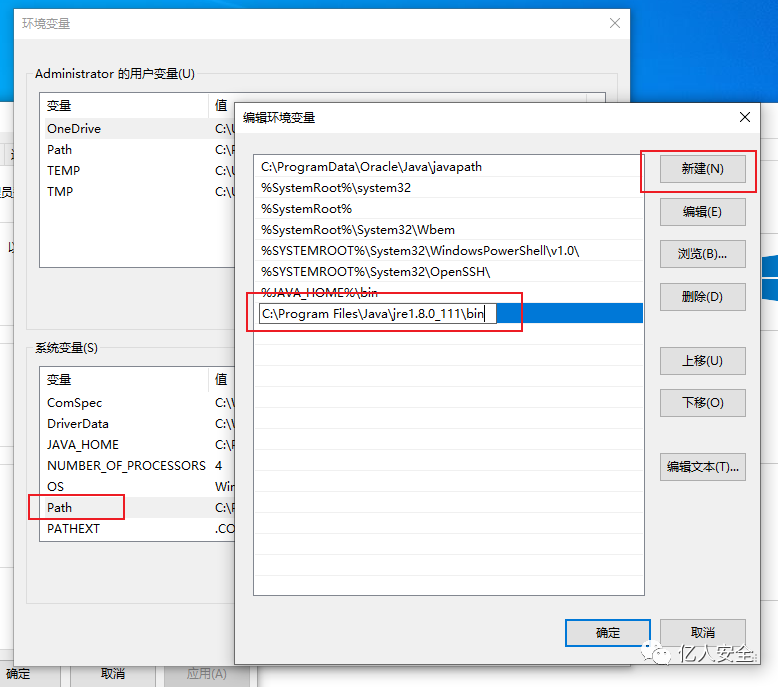

4）配置环境变量

JAVA_HOME
C:\Program Files\Java\jdk1.8.0_111

%JAVA_HOME%\bin

C:\Program Files\Java\jre1.8.0_111\bin

2、SDK安装

SDK（Software development kit）是软件开发工具，提供了Android调试工具等，如adb

下载地址：https://www.androiddevtools.cn

adb工具：命令行模式调试apk，定位追踪，删除apk中的广告部分

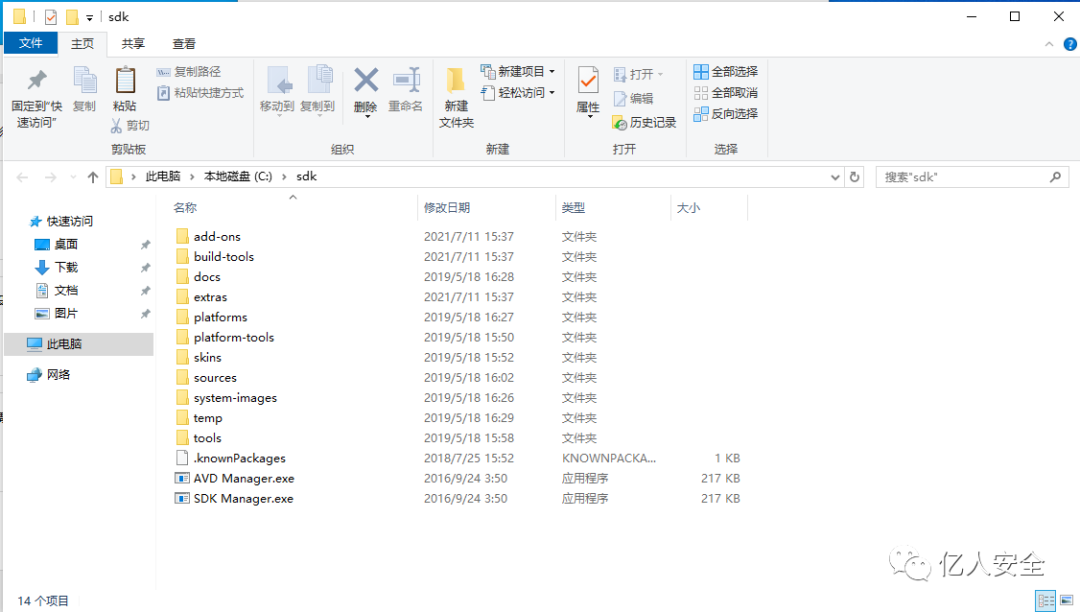

1）下载好后，解压至c盘目录下

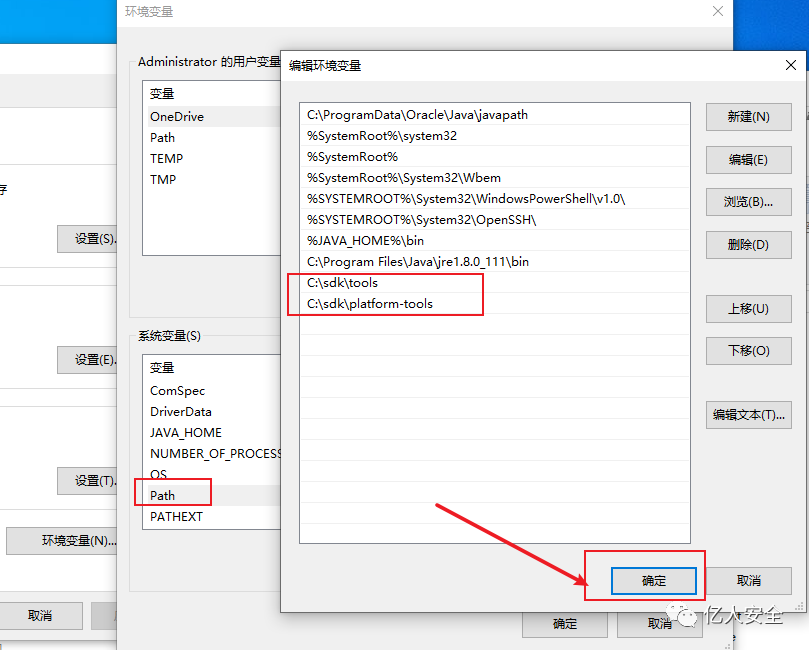

2）配置环境变量

C:\sdk\tools
C:\sdk\platform-tools

3、Android NDK安装

Android NDK（Native Development Kit）原生开发工具，用于编译生成so文件、可执行文件。（适用于ARM架构）

下载地址：https://developer.android.com/ndk/downloads

参考：

NDK 使用入门

https://developer.android.com/ndk/guides?hl=zh-cn

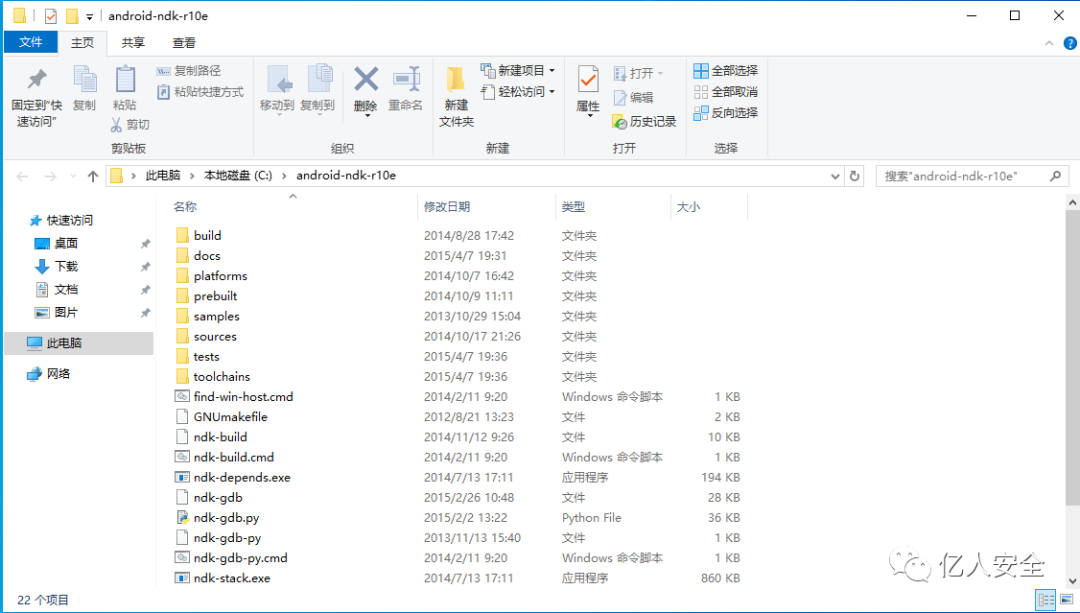

1）下载解压至C盘

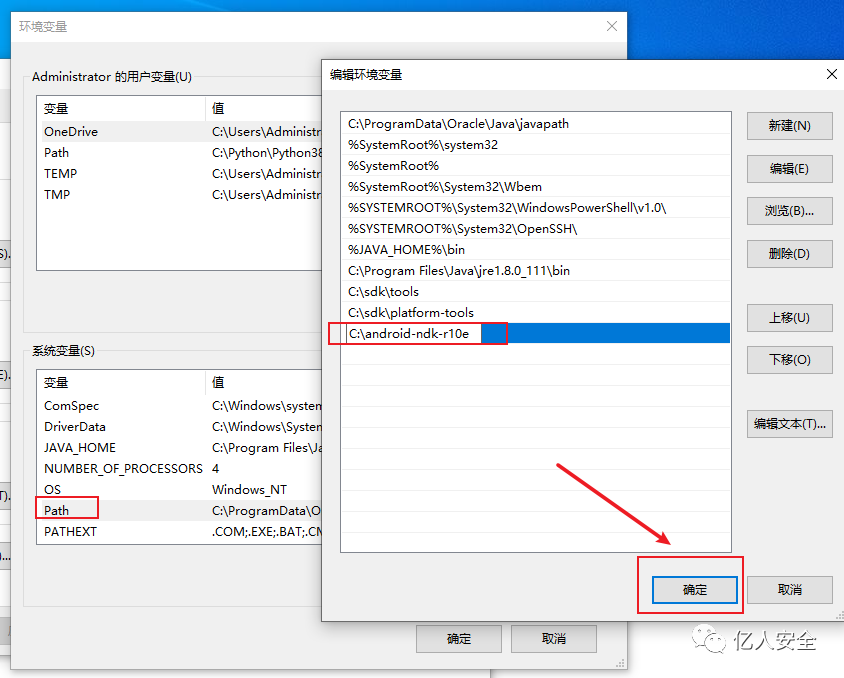

2）配置环境变量

C:\android-ndk-r10e

3）构建build

4、Android Killer安装

Android Killer是一款安卓逆向工具，集Apk反编译、Apk打包、Apk签名、编码互转、ADB通信等特色功能于一身，支持logcat日志输出，语法高亮，基于关键字项目内搜索，可自定义外部工具，简化了用户在安卓应用中的各种琐碎工作。

下载地址：https://www.androiddevtools.cn

0x01 Android Killer下载安装

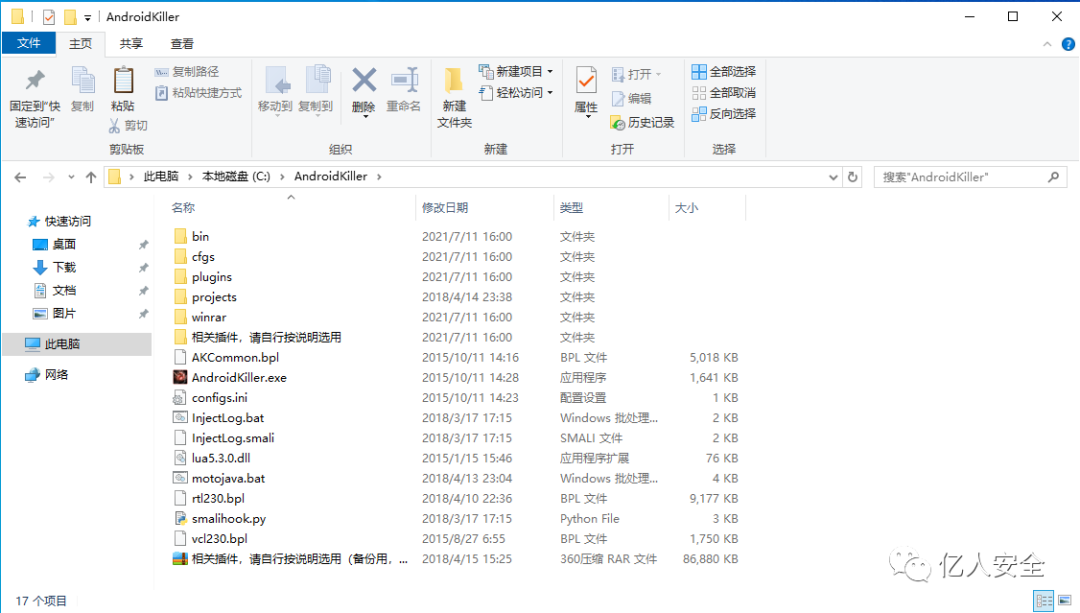

1）下载后，解压至C盘

免安装直接使用。

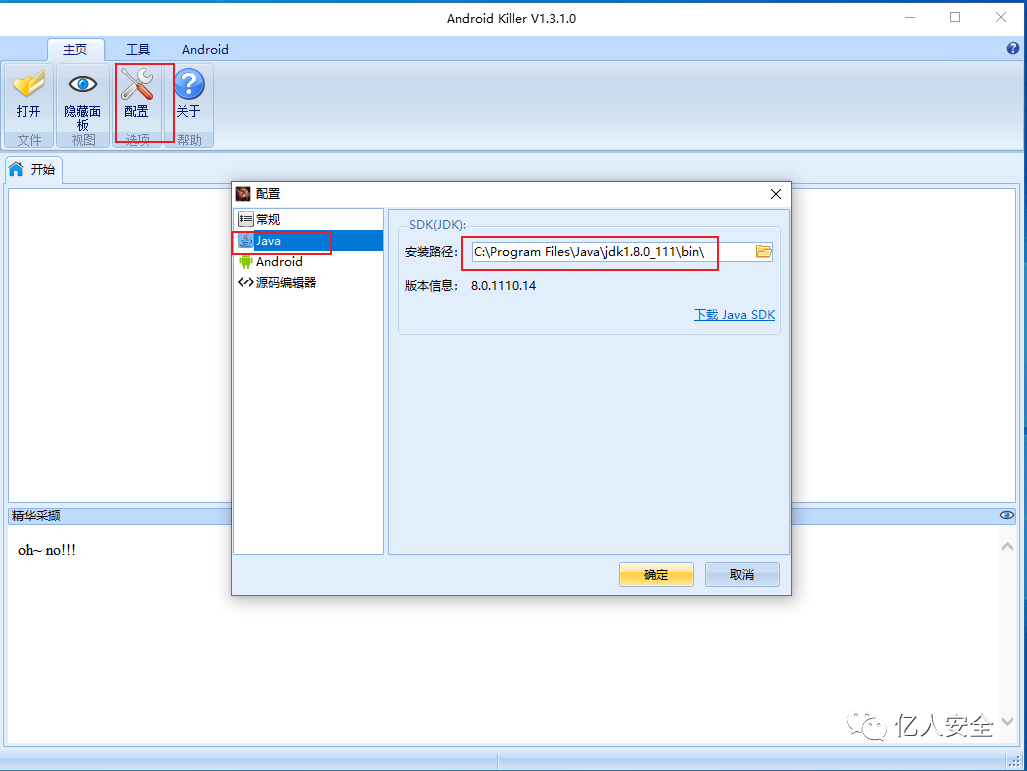

2）简单配置

如果打开报错，就修改下jdk路径

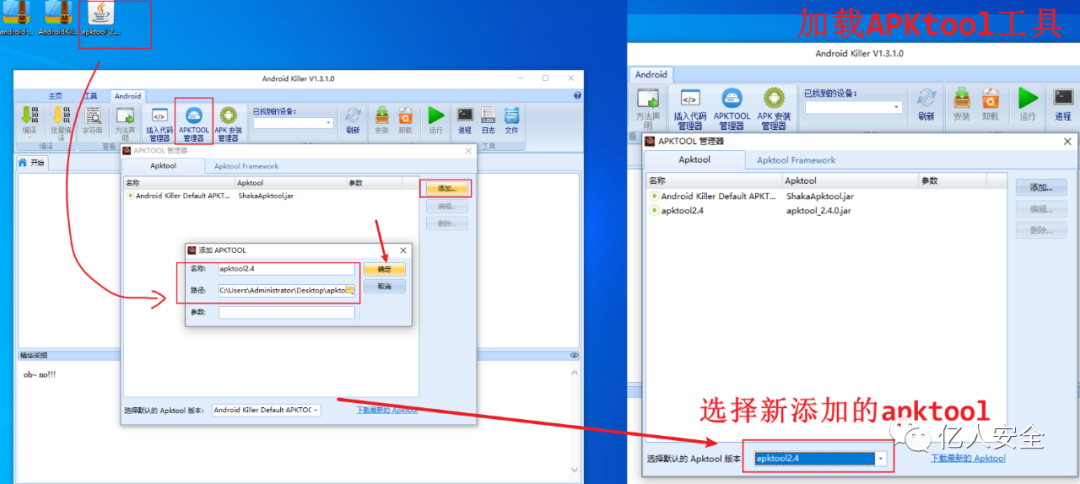

0x02 加载APKtool工具

默认情况下会自带一个apktool工具，这里加载额外的apktool

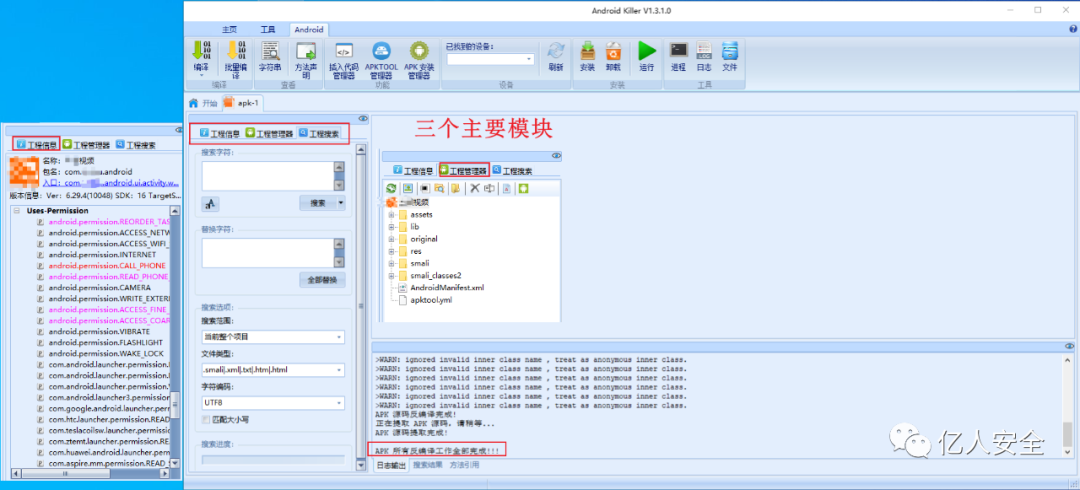

0x03 Android Killer简单使用

对apk进行反编译

三、上手Android Killer反编译apk

刚开始入门，这部分使用Android Killer工具进行两个简单的操作，修改apk程序名和图标，稍微练下手，为后续操作打好基础。

1、修改apk程序名称

1）将apk文件导入进Android Killer中

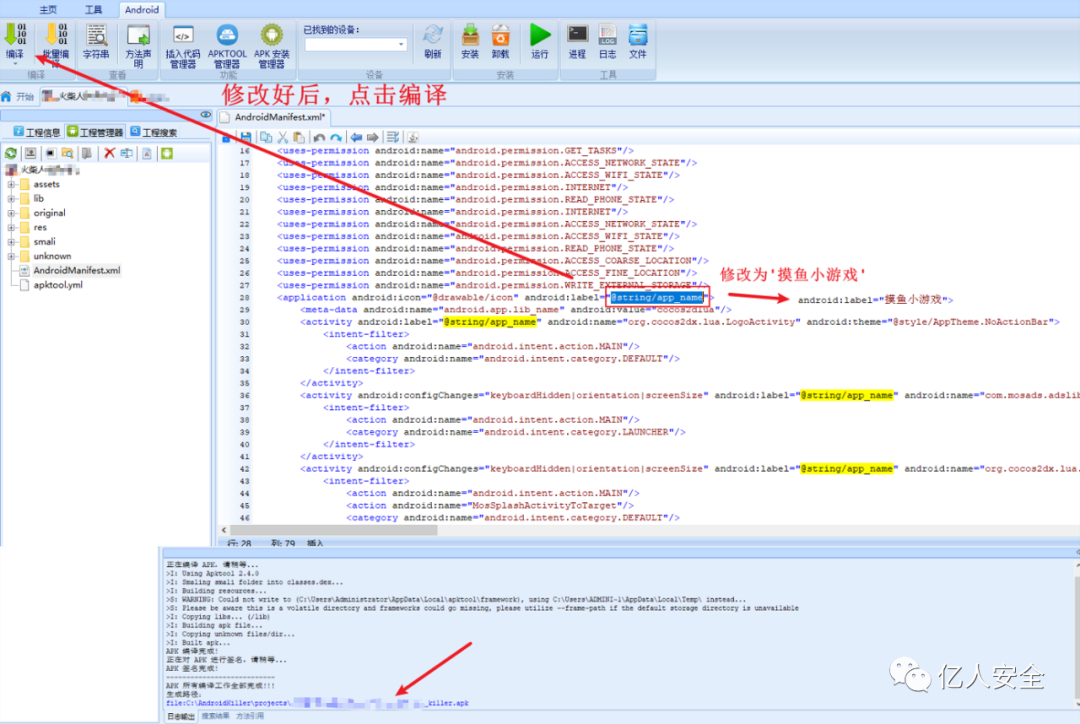

反编译好后，在工程搜索中搜索@string/app_name，将其修改为摸鱼小游戏

2）点击左上角的编译选项

将修改后的apk文件进行回编译

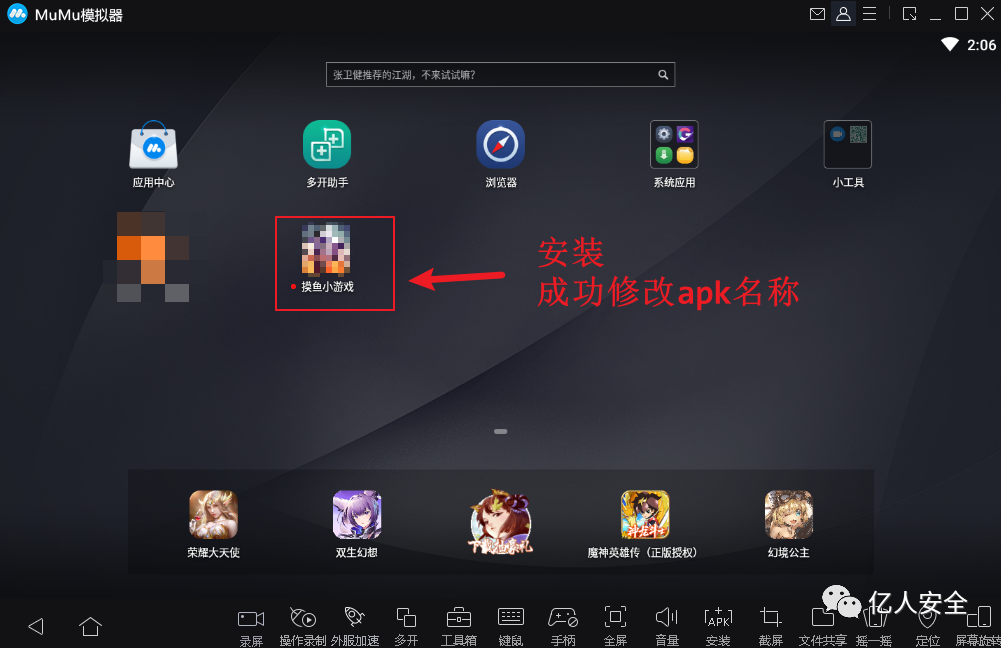

3）安装已修改的apk

成功将原来的文件名修改为摸鱼小游戏

2、修改apk程序图标

1）导入apk进Android Killer反编译

直接拉进去，等待一会即可

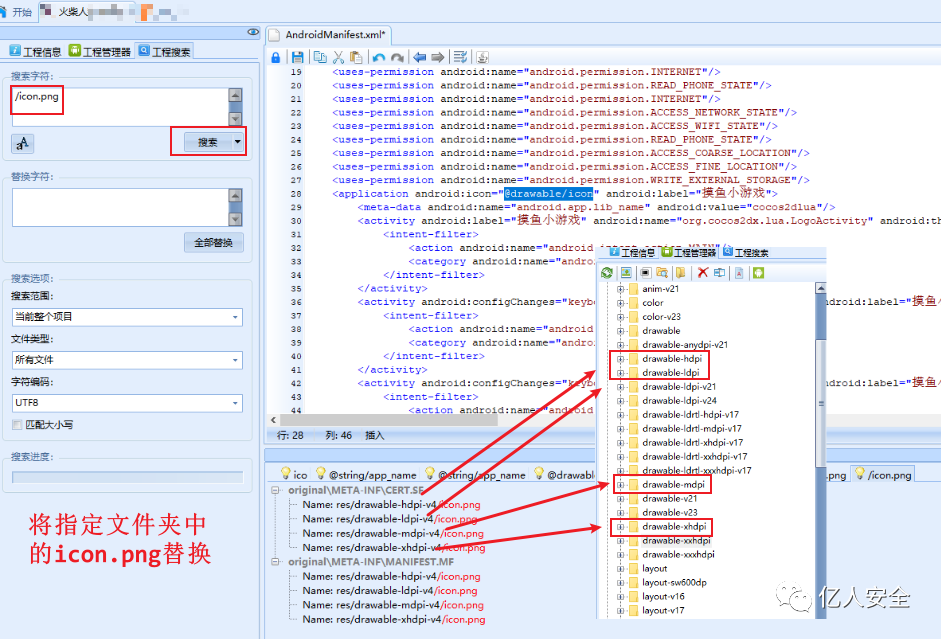

2）搜索icon.png图标位置

在工程搜索中输入/icon/png进行搜索

这里切记需要是png格式的图片文件，而不是只是将后缀名改下，可以通过在线网站进行转换

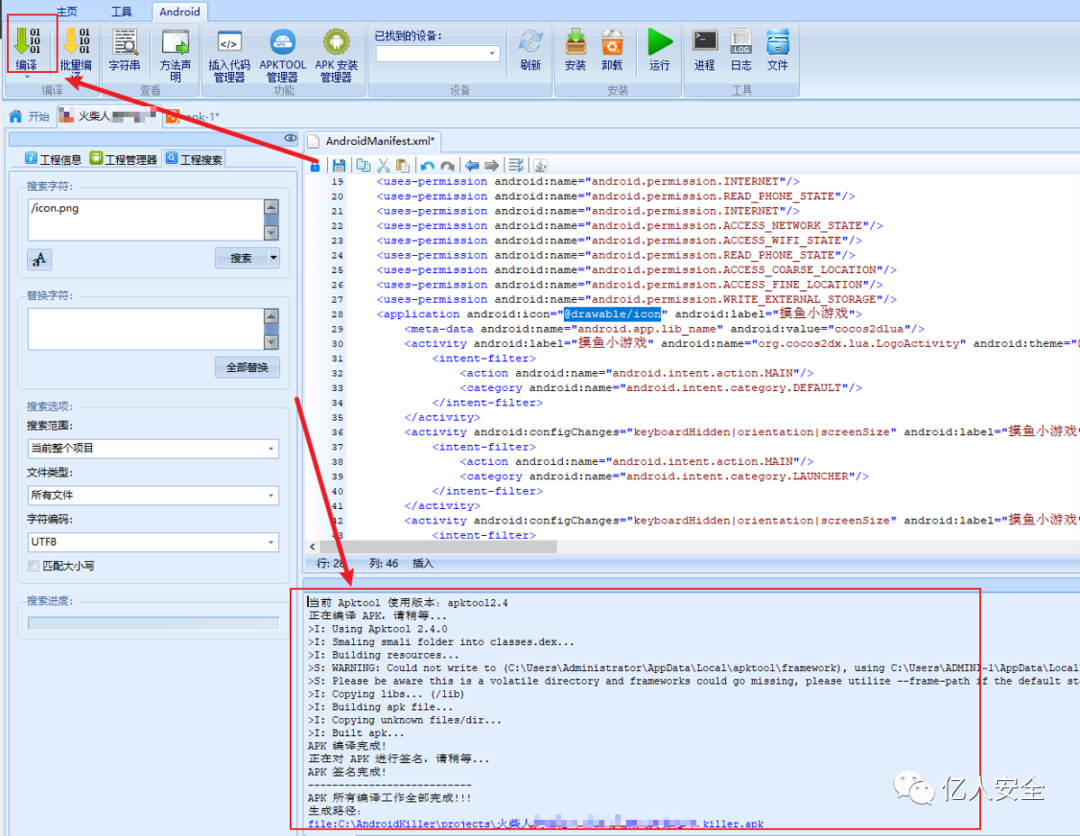

3）修改好后进行回编译

点击左上角的编译选项

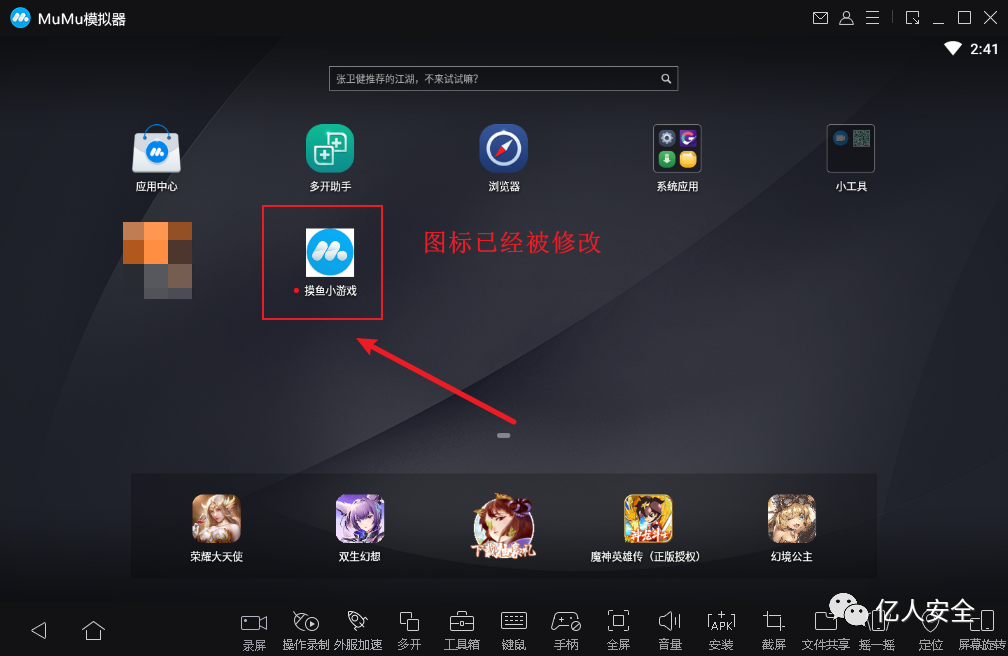

4）安装该程序
