【2023 · CANN训练营第一季】应用开发深入讲解——第一章 模型转换（1）

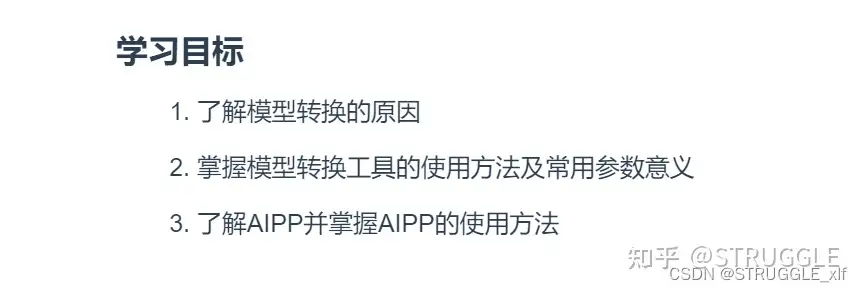

学习目标

学习目标

学习资源

1.模型转换

• 模型转换基础 在线课程文档
• AIPP功能说明 文档

应用开发（初级）

课程目标： 了解AscendCL的使用场景、基本概念、基本开发流程。 学会使用AscendCL接口开发基础推理应用，应用中包含对图片的基本处理。

第1章 AscendCL概述

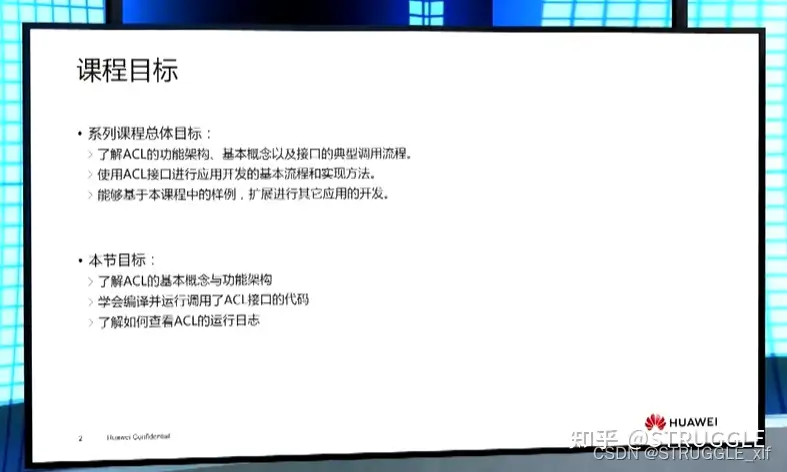

课程目标

在这里插入图片描述

ACL简介

ACL全称Ascend Computing Language，昇腾计算语言。

ACL总述

ACL基本概念

●Host:

Host指与Device相连接的X86服务器、ARM服务器，会利用Device提供的NN (Neural-Network )计算能力，完成业务。

●Device

Device指安装了芯片的硬件设备，利用PCIe接口与Host侧连接，为Host提供NN计算能力。

●同步/异步

同步、异步是站在调用者和执行者的角度来观察的，在当前场景下，若在Host调用接口后不等待Device执行完成再返回，则表示Host的调度是异步的;若在Host调用接口后需等待Device执行完成再返回，则表示Host的调度是同步的。

●进程/线程

本课程中提及的进程、线程,若无特别注明，则表示Host上的进程、线程。

●Context:

Context作为一个容器，管理了所有对象（包括Stream、Event、设备内存等）的生命周期。不同Context的Stream.不同Context的的Event是完全隔离的，无法建立同步等待关系。 Context分为两种: -默认Context:调用aclrtSetDevice接口指定用于运算的Device时，系统会自动隐式创建一个默认Context，一个Device对应一个默认Context，默认Context不能通过acirtDestroyContext接口来释放。 –显式创建的Context:在进程或线程中调用aclrtCreateContext接口显式创建一个Context.

●Stream:

Stream用于维护一些异步操作的执行顺序，确保按照应用程序中的代码调用顺序在Device上执行。基于Stream的kernel执行和数据传输能够实现以下几种类型的并行: -Host运算操作和Device运算操作并行; -Host运算操作和“Host到JDevice的数据传输”并行; -“Host到Device的数据传输”和Device运算操作并行; -Device内的运算并行。 Stream分两种: -默认Stream:调用aclrtSetDevice接口指定用于运算的Device时，系统会自动隐式创建一个默认Stream，一个Device对应一个默认Stream，默认Stream不能通过aclrtDestroyStream接口来释放。 -显式创建的Stream:在进程或线程中调用aclrtCreateStream接口显式创建一个Stream。

●Event:

支持调用ACL接口同步Stream之间的任务，包括同步Host与Device之间的任务、Device与Device间的任务。 例如，若stream2的任务依赖stream1的任务，想保证stream1中的任务先完成，这时可创建一个Event，并将Event插入到stream1，在执行stream2的任务前，先同步等待Event完成。

●动态AIPP:

AIPP (Al Preprocessing)用于在Al Core上完成图像预处理，包括色域转换（转换图像格式)、图像归一化（(减均值/乘系数）和抠图（指定抠图起始点，抠出神经网络需要大小的图片)等。 AIPP区分为静态AIPP和动态AIPP。您只能选择静态AIPP或动态AIPP方式来处理图片，不能同时配置静态AlPP和动态AIPP两种方式。 -静态AIPP:模型转换时设置AIPP模式为静态，同时设置AIPP参数，模型生成后，AIPP参数值被保存在离线模型(*.om)中，每次模型推理过程采用固定的AIPP预处理参数（无法修改)。 如果使用静态AIPP方式，多Batch情况下共用同一份AIPP参数。 -动态AIPP:模型转换时仅设置AIPP模式为动态，每次模型推理前，根据需求，在执行模型前设置动态AIPP参数值，然后在模型执行时可使用不同的AlPP参数。设置动态AIPP参数值的接口请参见设置动态AIPP参数。 如果使用动态AIPP方式，多Batch可使用不同的AIPP参数。

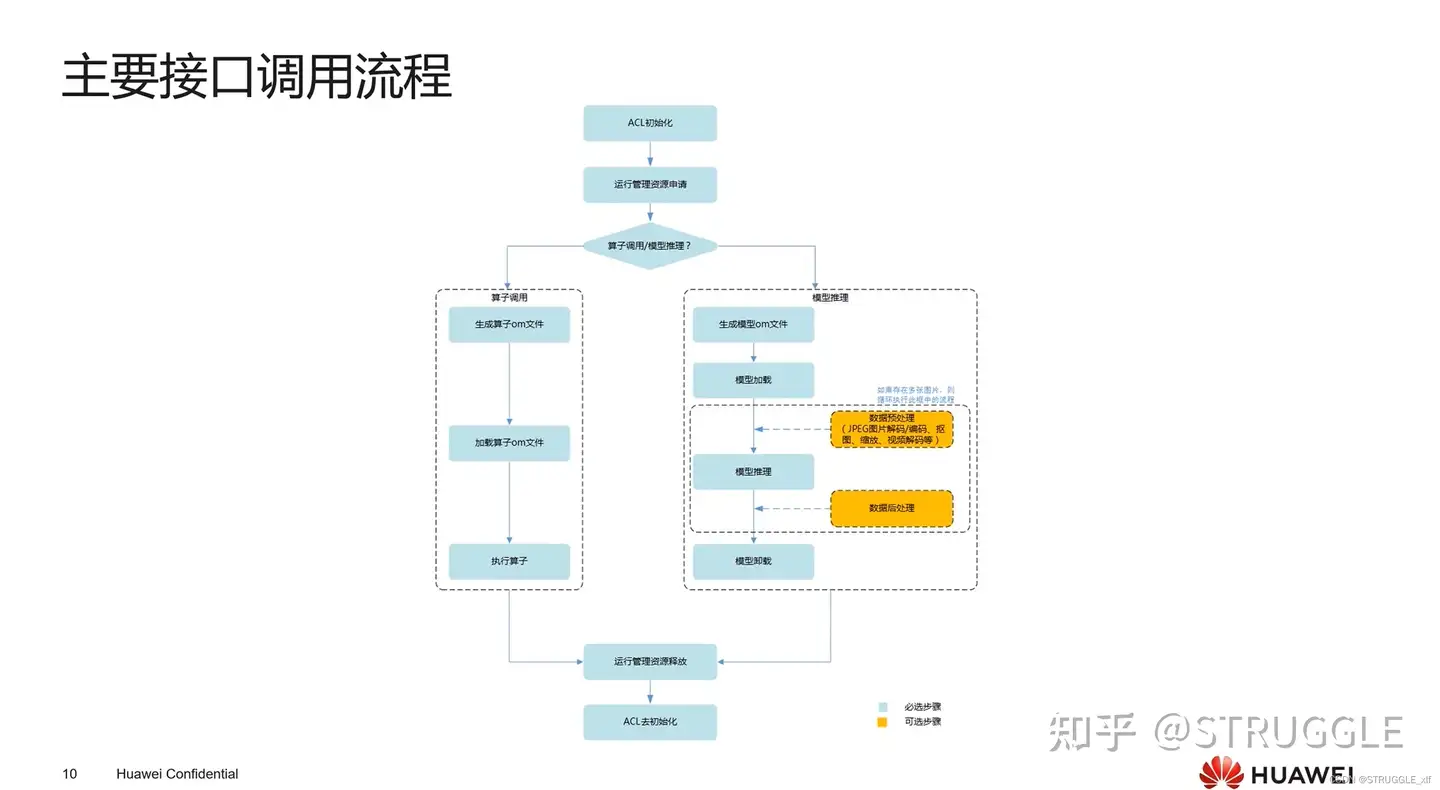

主要接口调用流程

主要接口调用流程

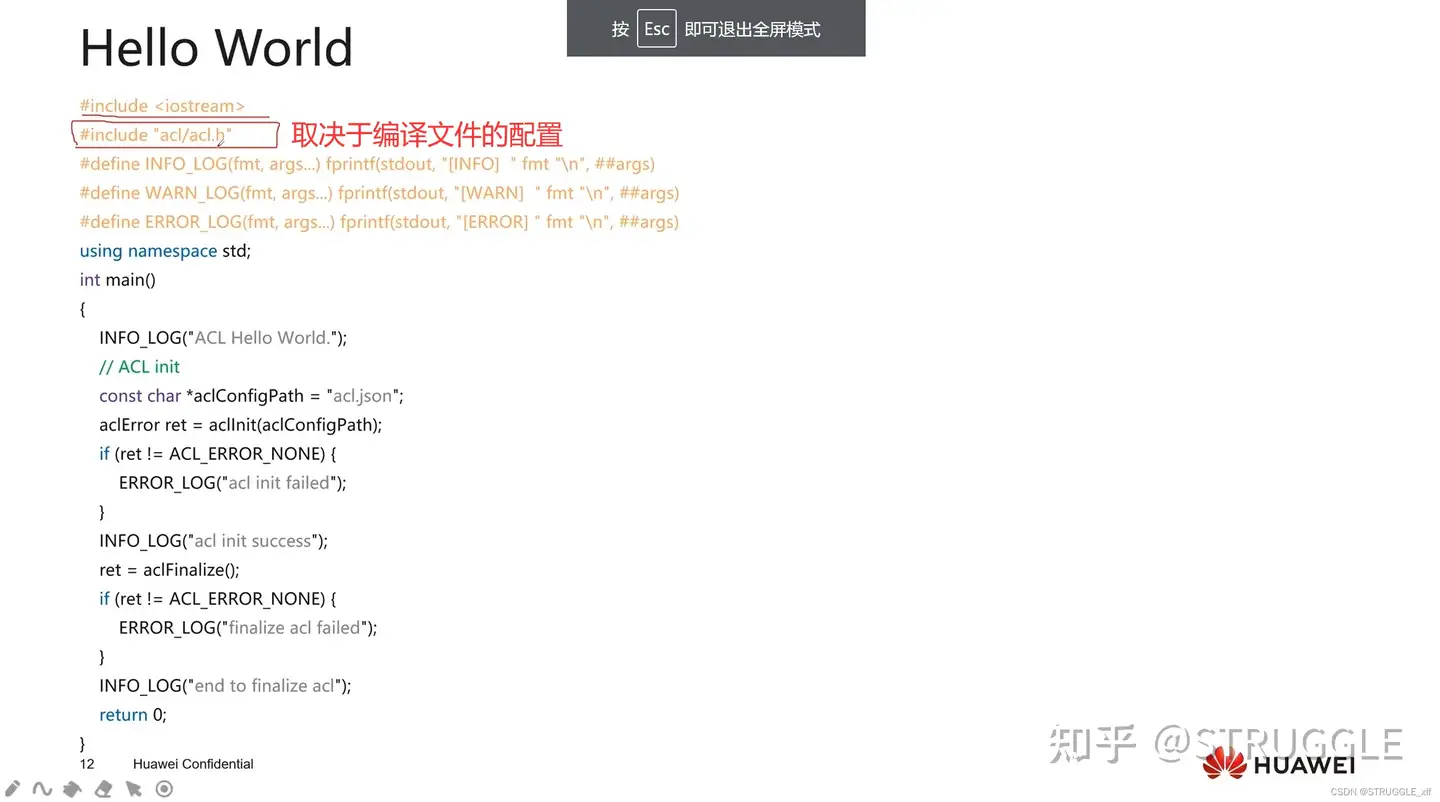

HelloWorld

在这里插入图片描述

#include <iostream>
#include "acl/acl.b"
#define INFO_LOG(fmt,args...) fprintf(stdout,"[INFO] " fmt "\n"
#define WARN_LOG(fmt, args...) fprintf(stdout, "[WARN] " fmt "'\n"，##args)
#define ERROR_LOG(fmt, args..) fprintf(stdout, "[ERROR] " fmt "\n"，##args)using namespace std;
int main()
{
INFO_LOG("ACL Hello World.");//ACL init
const char *aclConfigPath = "acl.json";
aclError ret = acllnit(aclConfigPath); #初始化
if (ret != ACL_ERROR_NONE) {
    ERROR_LOG("acl init failed");
}
INFO_LOG("acl init success");
ret = aclFinalize();  #销毁
if (ret != ACL_ERROR_NONE){
    ERROR_LOG("finalize acl failed");
}
INFO_LOG("end to finalize acl");
return O;
}

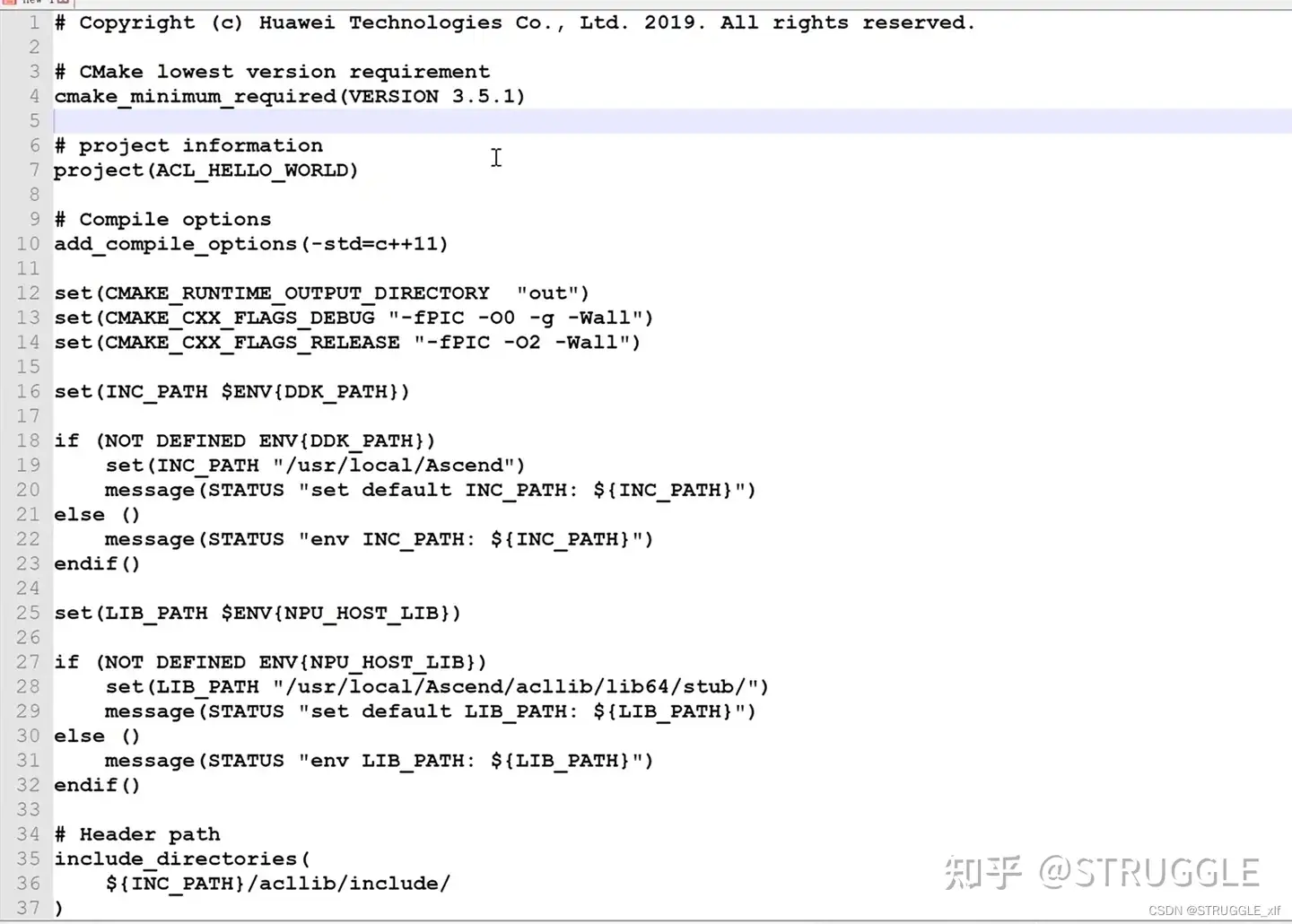

编译配置

使用cmake编译

编译配置

第2章 快速入门

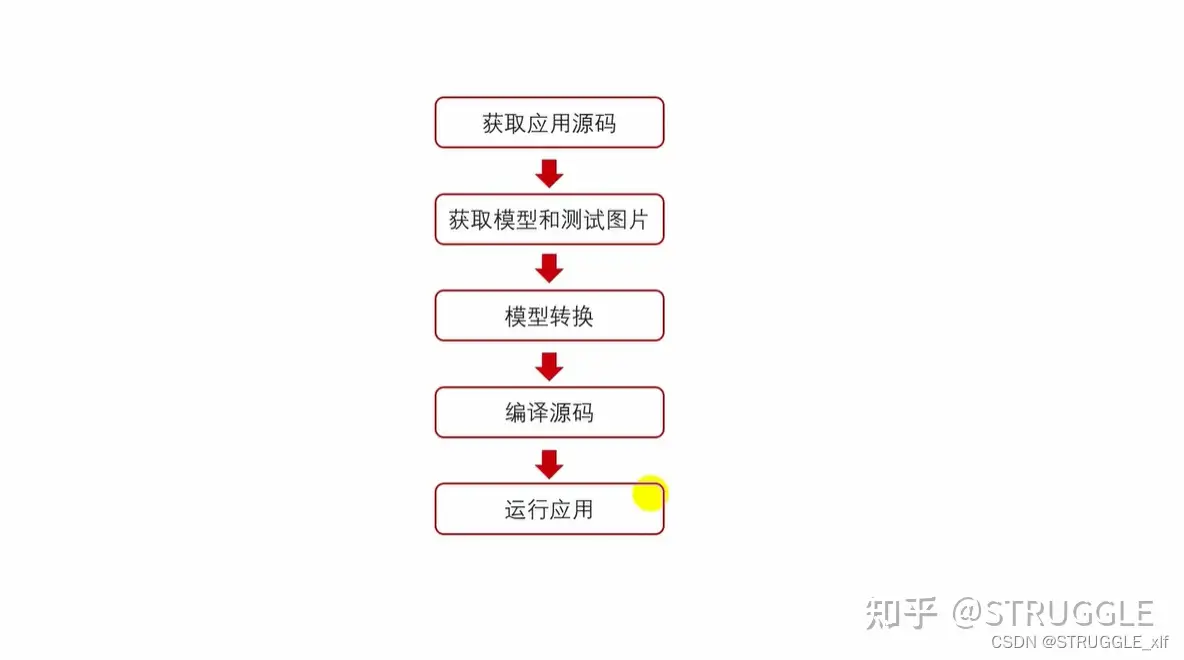

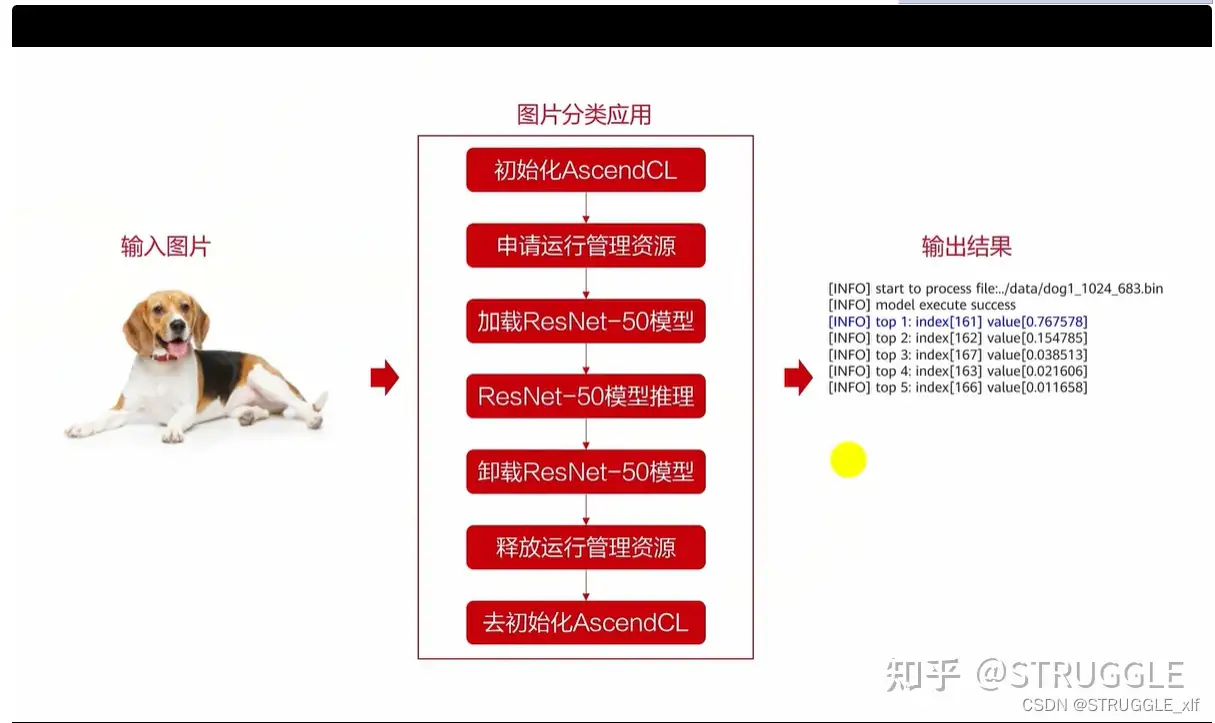

应用总体执行流程

在这里插入图片描述

部署与运行

在这里插入图片描述

首先进入昇腾社区网站（https://www.hiascend.com/），在开发者菜单中找到开源子菜单（https://www.hiascend.com/zh/developer/opensource），找到CANN Samples仓（https://gitee.com/ascend/samples），此时可以打开华为云服务器，具体的配置环境链接可以看另一篇博客 环境配置

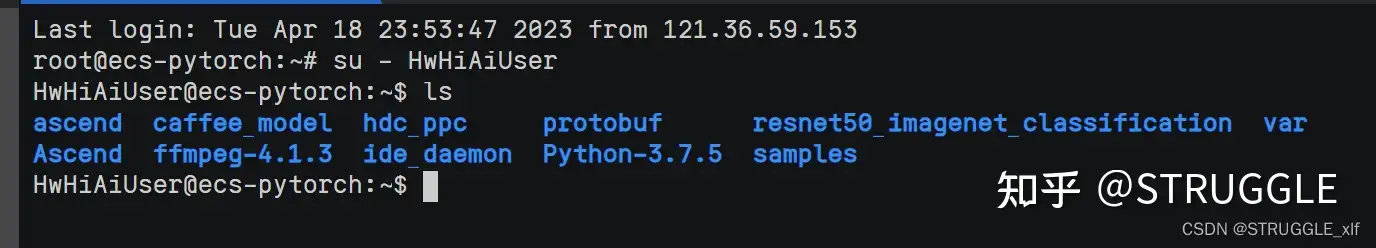

切换用户：

在这里插入图片描述

可以看到这里有samples文件夹，直接进入到resnet50_firstapp文件夹。

cd samples/cplusplus/level2_simple_inference/1_classification

获取ResNet-50开源模型，放到“resnet50_firstapp/model“目录下。 ResNet-50网络的模型文件（*.prototxt）

wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/003_Atc_Models/AE/ATC%20Model/resnet50/resnet50.prototxt

ResNet-50网络的权重文件（*.caffemodel）

wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/003_Atc_Models/AE/ATC%20Model/resnet50/resnet50.caffemodel

执行模型转换 执行以下命令（以昇腾310 AI处理器为例），将原始模型转换为昇腾AI处理器能识别的*.om模型文件。请注意，执行命令的用户需具有命令中相关路径的可读、可写权限。

atc --model=model/resnet50.prototxt --weight=model/resnet50.caffemodel --framework=0 --output=model/resnet50 --soc_version=Ascend310

• --model：ResNet-50网络的模型文件（*.prototxt）的路径。
• --weight：ResNet-50网络的预训练模型文件（*.caffemodel）的路径。
• --framework：原始框架类型。0表示Caffe。
• --output：resnet50.om模型文件的路径。请注意，记录保存该om模型文件的路径，后续开发应用时需要使用。

• --soc_version：昇腾AI处理器的版本。进入“CANN软件安装目录/compiler/data/platform_config”目录，".ini"文件的文件名即为昇腾AI处理器的版本，请根据实际情况选择。


关于各参数的详细解释，请参见《ATC工具使用指南》《ATC工具使用指南》《ATC工具使用指南》。

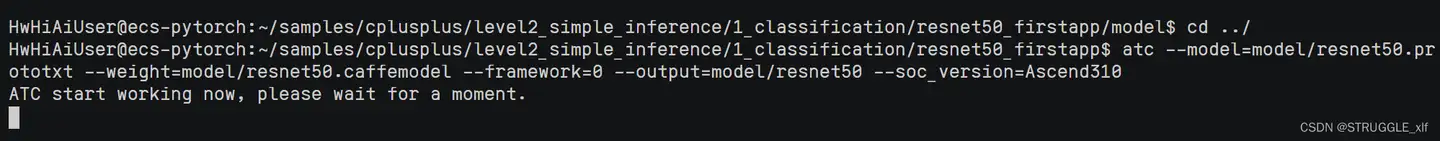

正在启动

在这里插入图片描述

启动成功

在这里插入图片描述

准备测试图片 使用如下命令下载图片，放到“resnet50_firstapp/data“目录下。

wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/models/aclsample/dog1_1024_683.jpg

编译及运行应用 设置环境变量

export APP_SOURCE_PATH=/home/HwHiAiUser/samples/cplusplus/level2_simple_inference/1_classification/resnet50_firstapp
export DDK_PATH=/home/HwHiAiUser/Ascend/ascend-toolkit/latest
export NPU_HOST_LIB=${INSTALL_DIR}/runtime/lib64/stub
chmod +x sample_build.sh
./sample_build.sh

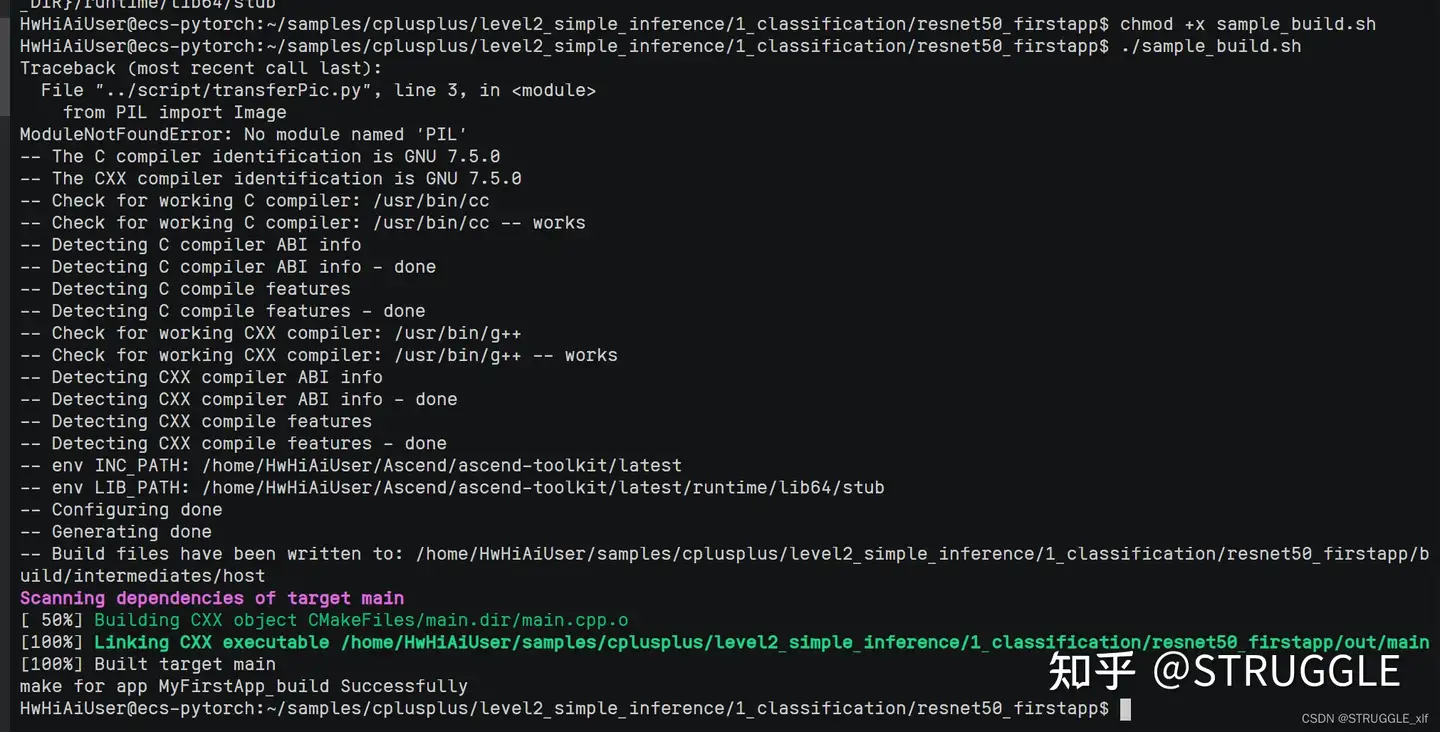

在这里插入图片描述

出现上图代表编译成功

说明： 如果执行脚本报错“ModuleNotFoundError: No module named 'PIL'”，则表示缺少Pillow库，请使用 pip3 install Pillow --user 命令安装Pillow库。

运行应用。 以运行用户将resnet50_firstapp目录上传至运行环境，以运行用户登录运行环境，切换到resnet50_firstapp目录下，执行以下命令。

chmod +x sample_run.sh
./sample_run.sh

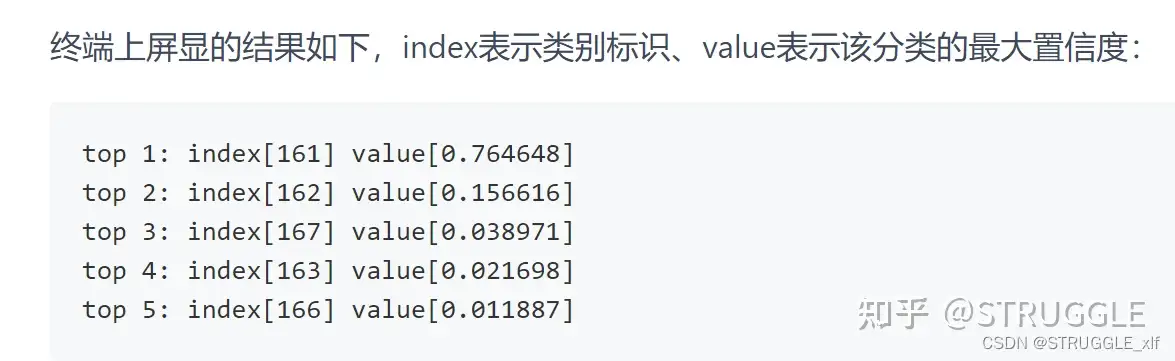

终端上屏显的结果如下，index表示类别标识、value表示该分类的最大置信度：

在这里插入图片描述

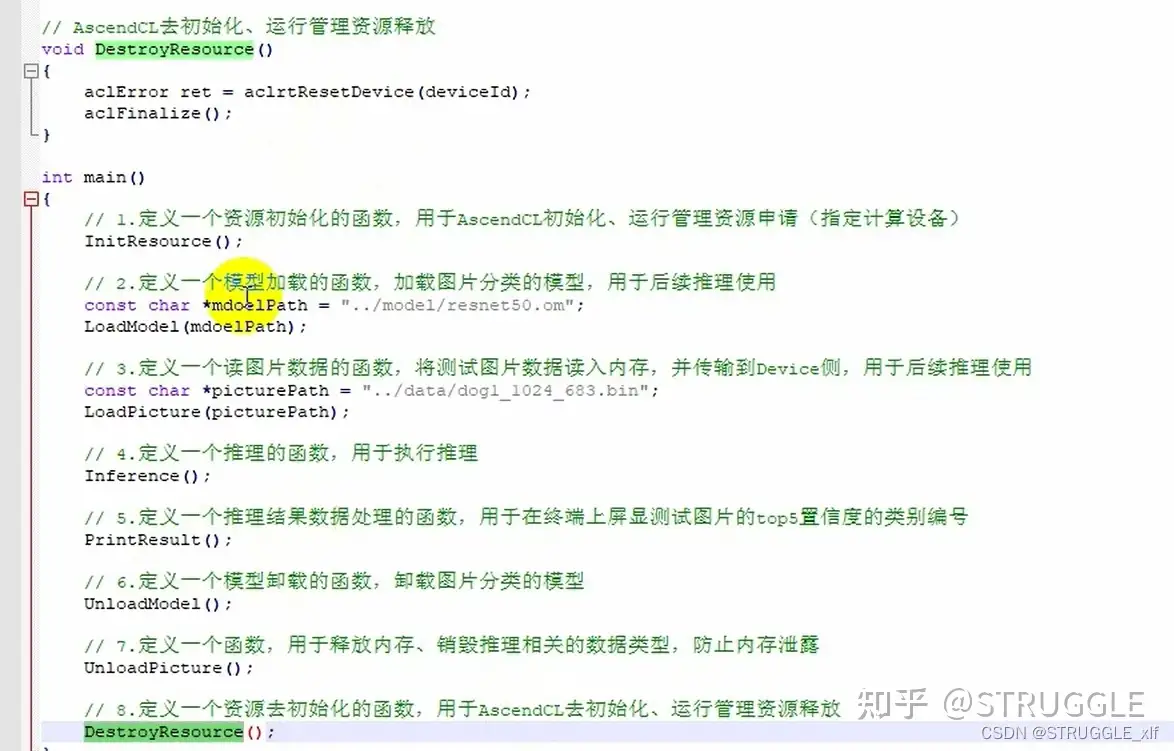

代码详解

在这里插入图片描述

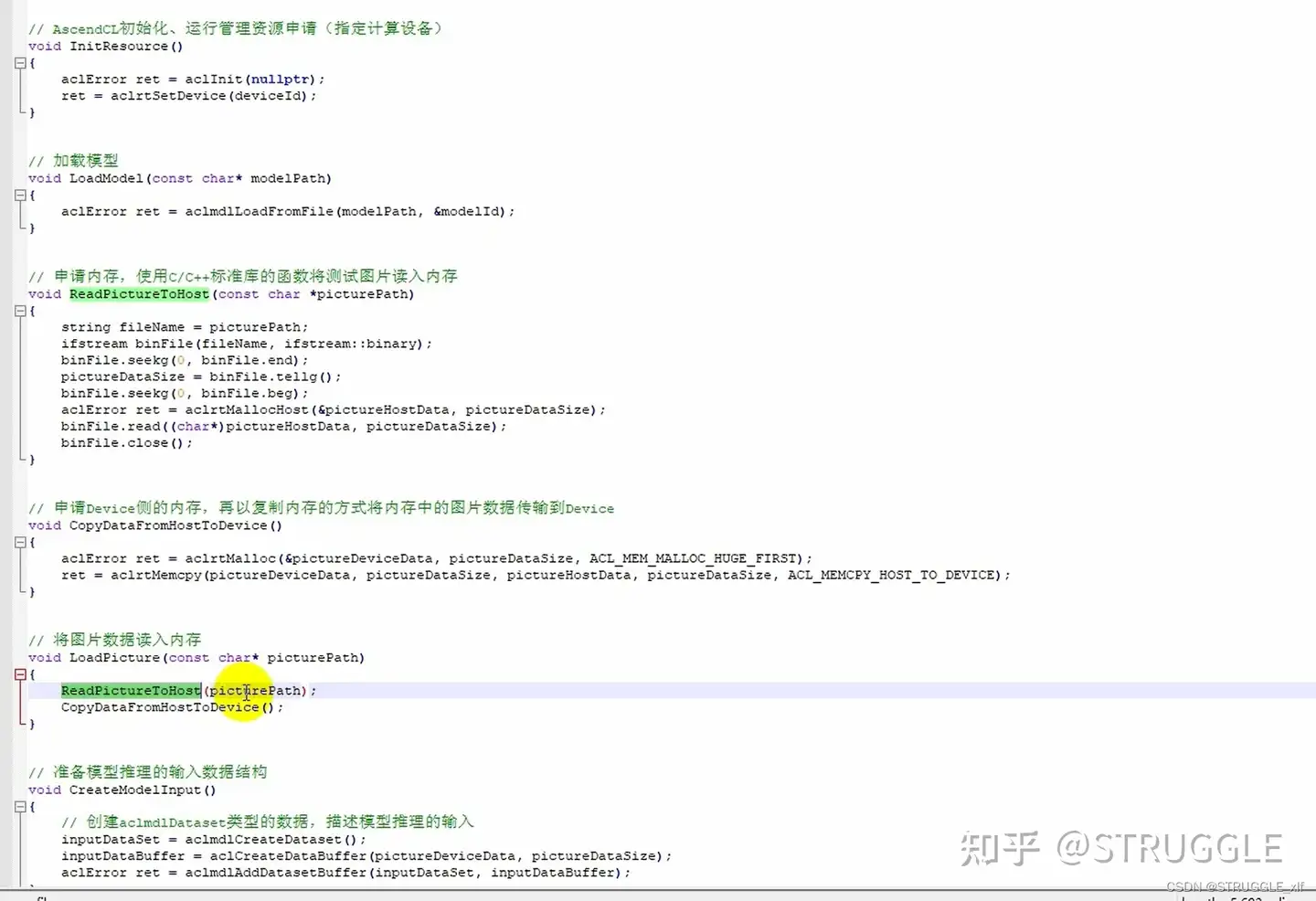

初始化函数

在这里插入图片描述

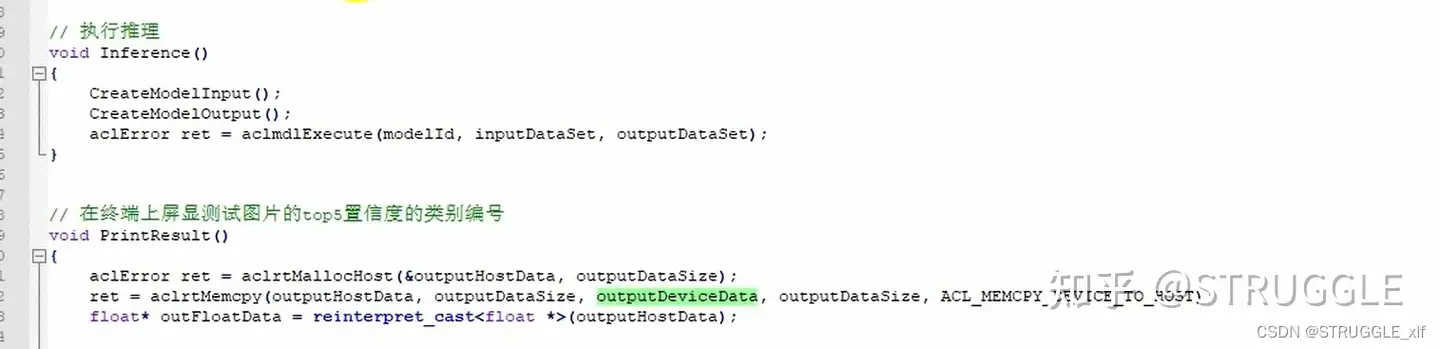

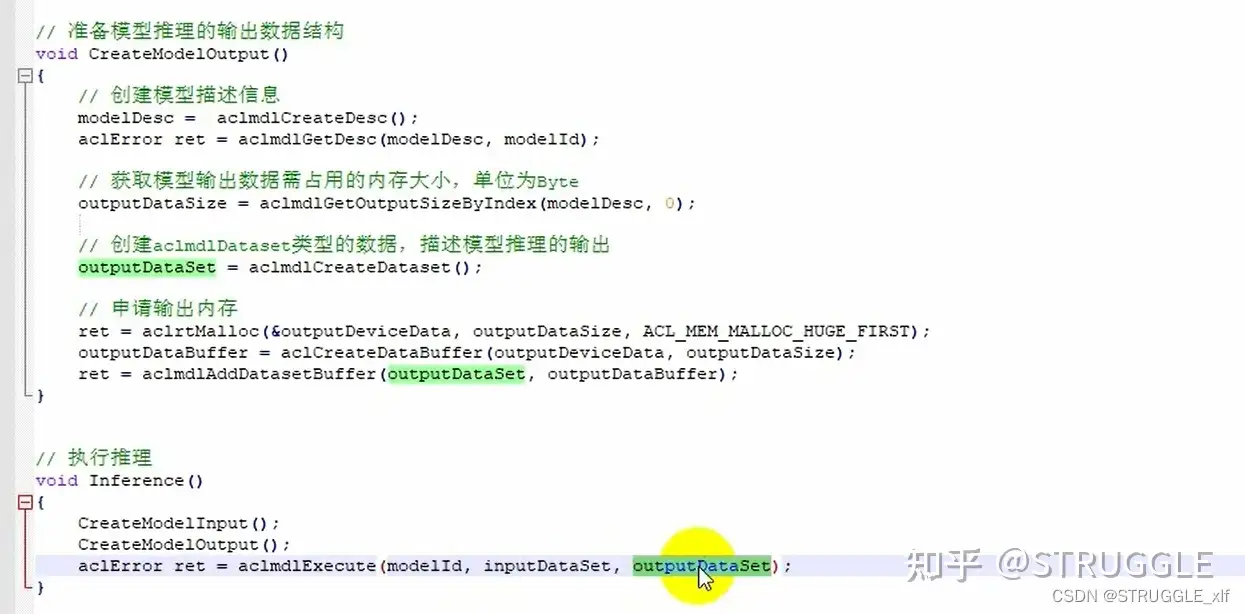

执行推理

在这里插入图片描述

在这里插入图片描述

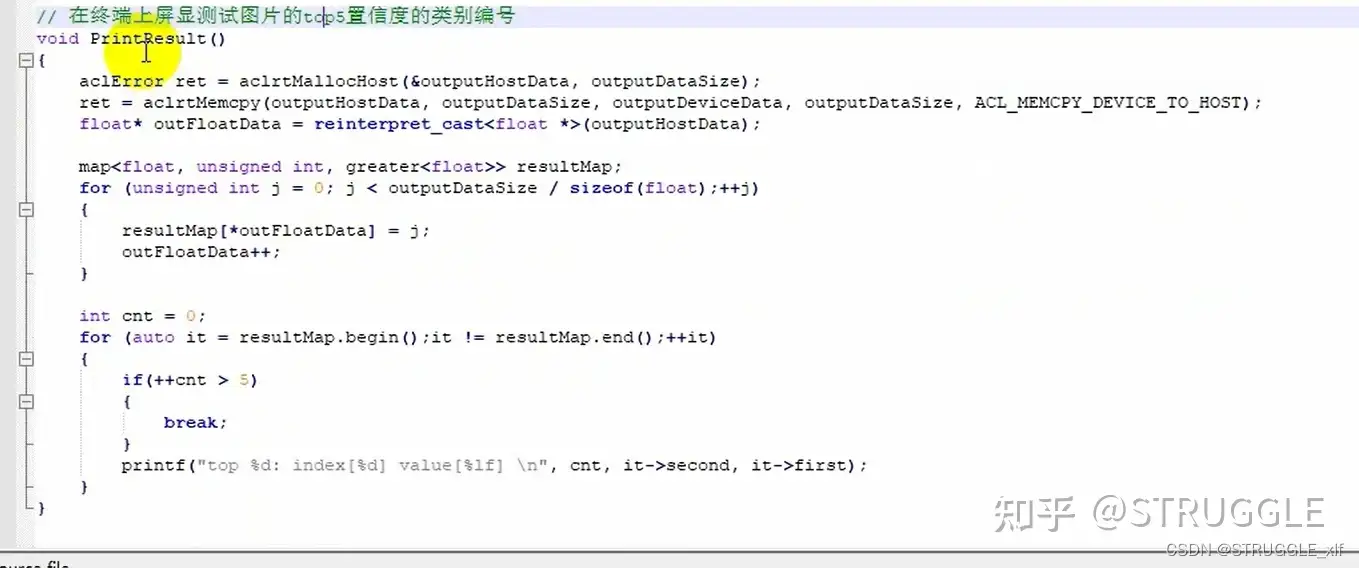

对结果进行预处理

在这里插入图片描述

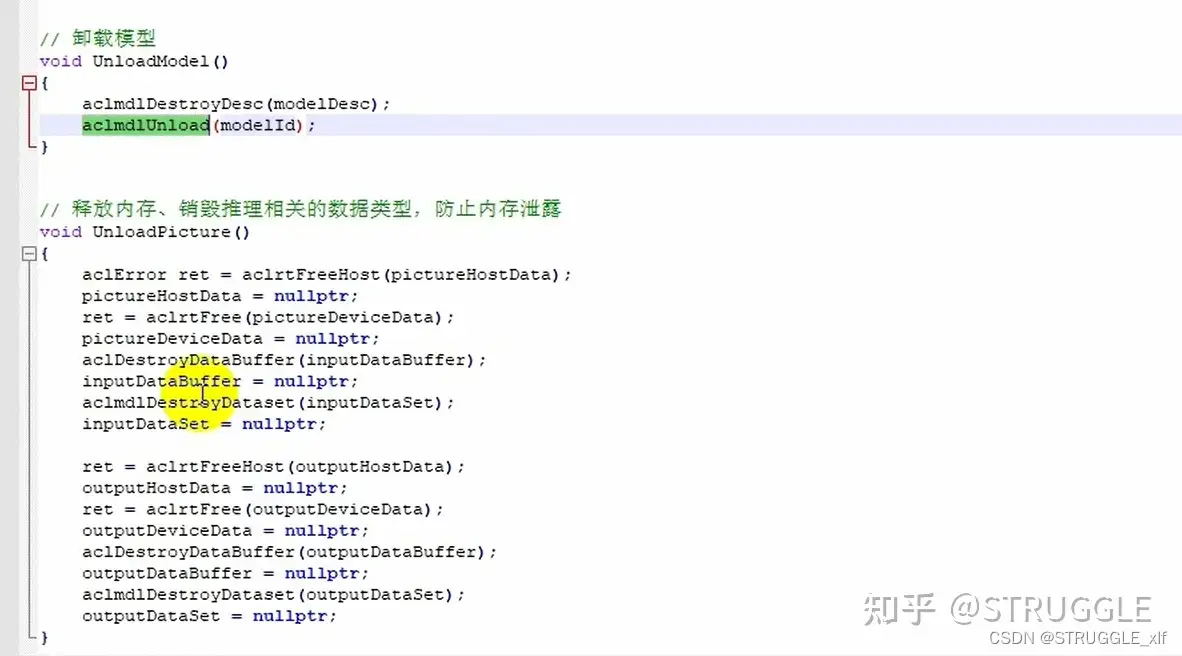

卸载模型，释放内存

在这里插入图片描述

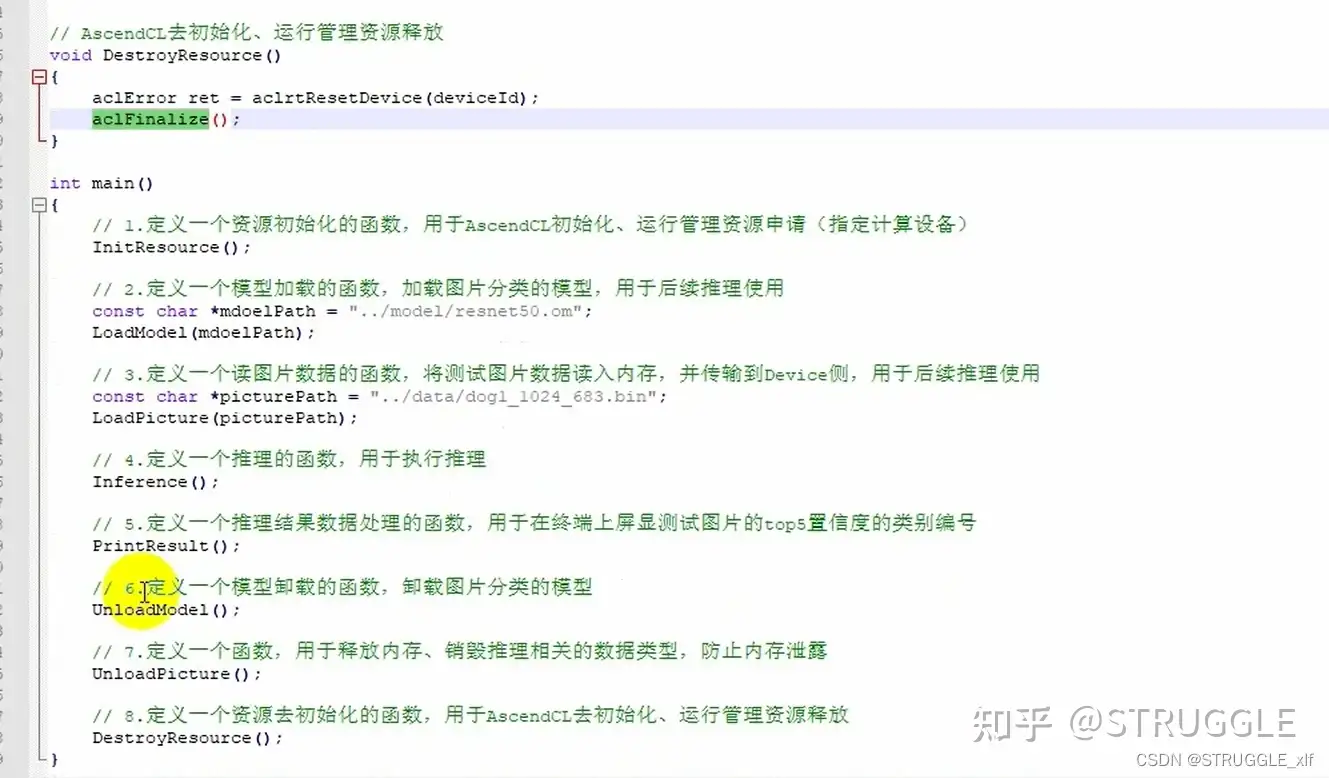

AscendCL去初始化
