前情提要

我经常和浏览器打交道，但是对它的了解又不够深，总觉得自己有点渣。

学习浏览器工作原理的Flag久已，可追溯到刚工作那会（一晃三十年过去了）。

今年不知是打通了任督二脉还是怎样，很多立下的豪言壮志竟然要一一实现了。（Flag一一被叶一一实现）。

从输入URL到页面展示的完整流程

想要了解数据包和页面渲染的相关内容，我们先来看一个基础又常见的知识点，浏览器从输入URL到页面展示都发生了什么。

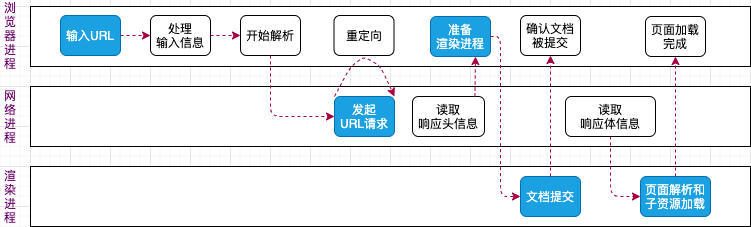

一张流程图

——蓝色：核心节点

图片果然能帮助梳理比较长的流程。

浏览器进程的概念，我上篇文章有解释过，浏览器的多进程架构包含多种进程，不同进程负责处理不同的任务。

从上图中可以看出，当浏览器输入URL之后，具体发生了什么以及各个进程之间是怎么配合的。

提炼时刻

1、浏览器输入URL之后，浏览器进程会将URL请求发送到网络进程进行解析；

2、网络进程先从缓存中查找该资源，查不到会进入网络请求流程；（如果查到了直接返回资源给浏览器进程）

3、请求前，先要进行 DNS 解析，用来获得请求域名的服务器 IP 地址；（如果请求协议是 HTTPS，还需要建立 TLS 连接）

4、得到IP地址之后，用IP地址和服务器建立TCP 连接。建立成功之后，浏览器会构建请求信息，然后向服务器发送请求信息。

5、服务器接收到请求信息后，会根据请求信息生成响应数据（包括响应行、响应头和响应体等信息），并发给网络进程。等网络进程接收了响应头信息之后，开始解析响应头信息。

6、浏览器进程接收到网络进程的响应头数据之后，便向渲染进程发送“提交文档”的消息；（前篇文章提到过，当页面打开时，浏览器会默认准备一个渲染进程）

7、渲染进程接收到“提交文档”的消息后，会和网络进程建立传输数据的“管道”；等文档数据传输完成之后，渲染进程会返回“确认提交”的消息给浏览器进程；

8、一旦文档被提交，渲染进程便开始解析页面和加载子资源。

9、经过一系列的资源加载和解析，最终页面内容就能呈现到浏览器上了。（具体怎么渲染，下篇单独讲讲）

一个数据包的"旅行"

上面输入URL获得页面的流程中，提到数据资源，这些数据资源是怎么被送达到浏览器呢？这将是一场神奇的旅程。

互联网中的数据是通过数据包进行传输的，传输包括两个关键步骤，数据包被送达主机和主机将数据包转给应用。（如果传输的数据很大，那么该数据就会被拆成多个小数据包）

UDP

UDP（User Datagram Protocol），用户数据报协议。主要作用是通过端口号将数据包分发给正确的应用。

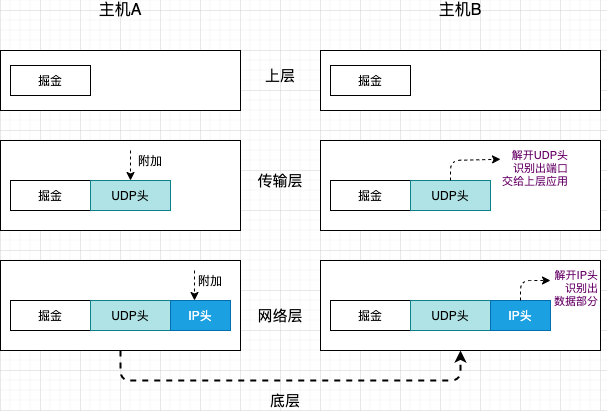

以下是一个简化的UDP传输模型：

借助模型图，也就帮助梳理出一个数据包从主机A传输到主机B的流程：

1、主机A的上层将“掘金”的数据包交给传输层；

2、传输层会在数据包前面附加上UDP头，组成新的数据包，并交给网络层；

3、网络层接收之后，数据包前附加IP头，组成新的数据包，并交给底层；

4、将数据包传输到主机B的网络层，主机B会解开IP头信息，并将解开的数据部分交给传输层；

5、在传输层，数据包中的UDP头会被解开，并根据解开的数据中的端口号，把数据部分交给上层的应用程序；

6、最终，一个“掘金”的数据包就传送到了主机 B 上层应用程序里。

旅行结束，知识点get。

等等，这里有一行提示：

使用UDP发送数据，可能有各种因素导致数据包出错。 UDP可以校验数据是否正确，但对错误的数据包，不提供重发机制，只是丢弃当前的包，并且UDP在发送之后无法知道是否能达到目的地。

有点不靠谱，网络发展这么快，应该有靠谱的传输方式，于是TCP出现了。

TCP

TCP（Transmission Control Protocol）传输控制协议，是一种面向连接的、可靠的、基于字节流的传输层通信协议。

TCP单个数据包的传输流程和UDP流程差不多，但是，TCP头的信息可以保证数据传输的完整性。

保证数据传输的可靠性是有前提的，那就是牺牲了传输速度，因为TCP经典的“三次握手”和“数据包校验机制”，把传输过程中的数据包的数量提升了一倍。

划重点时刻

UDP和TCP各自有优缺点，两者的应用场景可以采用扬长避短的方式。

为什么页面第二次打开快了很多

上面输入URL获得页面的流程中，提到了网络进程先从缓存中查找资源，换个角度看这段文字，也就是说浏览器会缓存资源。

一组趣味问答

问：那么什么时候会进行缓存呢？

答：第一次打开页面的时候。

问：都有哪些数据会被缓存呢？

答：DNS缓存和页面资源缓存这两块数据。

问：所以第二次打开快是因为第一次缓存耗时了吗？

答：是的。

问：DNS缓存和页面资源缓存，哪个耗时更长？

答：页面资源缓存。

浏览器资源缓存

讲浏览器资源缓存，就必须先上李兵老师课程里下面这张图了。

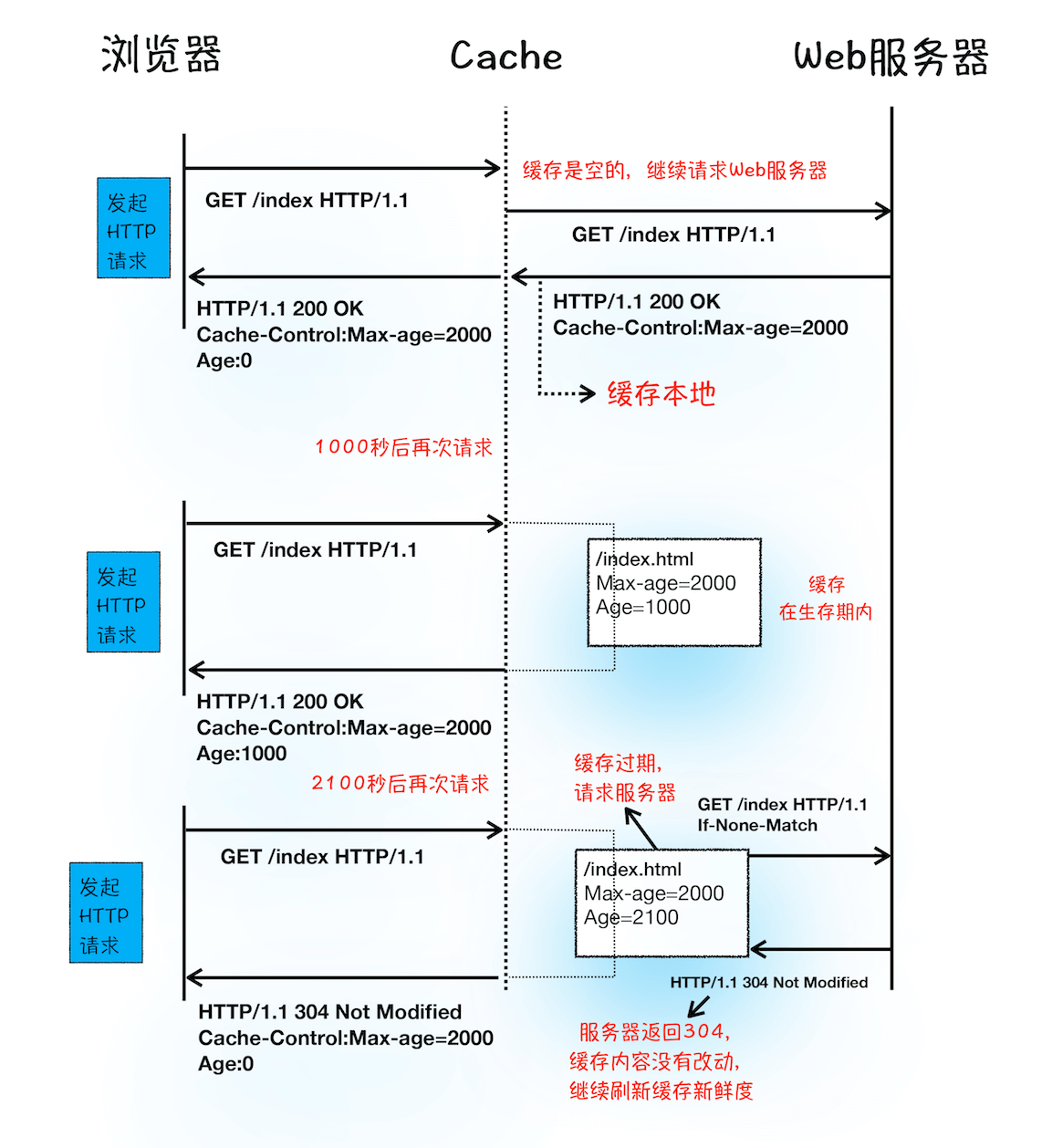

缓存查找流程示意图

流程梳理

1、第一次请求时，浏览器会从返回响应头中，通过Cache-Control字段来判断是否缓存该资源。通常，还会为这个资源设置一个缓存过期时长，缓存时长是通过Cache-Control中的Max-age参数来设置的，比如上图中设置的缓存过期时间是 2000s。

2、如果设置了缓存过期时长，会出现未过期和已过期两种情况：

• 该缓存资源未过期的情况下，如果再次请求该资源，会直接返回缓存中的资源给浏览器。
• 该缓存资源已过期的情况下，浏览器会继续发起网络请求，并且在 HTTP 请求头中带上 If-None-Match。

3、服务器收到请求头后，会根据 If-None-Match的值来判断请求的资源是否有更新。

• 如果没有更新，就返回304状态码。表示缓存可以继续使用，资源不会重复发送。
• 如果资源有更新，服务器就直接返回最新资源给浏览器。

未完待续

文章写完之后，掌握了三部分知识点：

• 从输入URL到页面展示的完整流程
• 数据包如何进行传输
• 为什么页面第二次打开快了很多

把之前学过的关于浏览器的散落的知识点串联起来，有点开心。
