1、概述

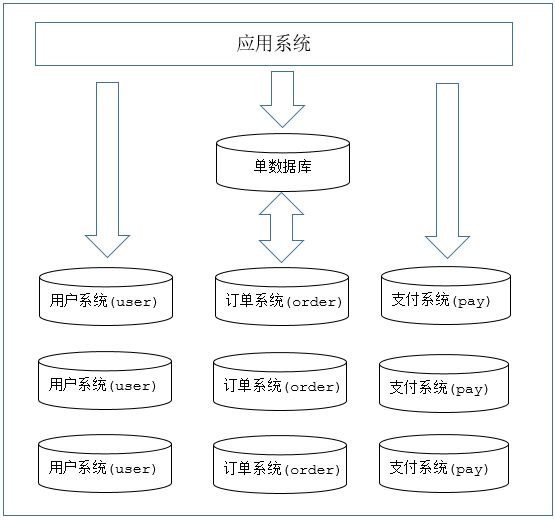

根据表中的数据的逻辑关系，将同一个表中的数据按照某种条件拆分到多台数据库（主机）上面，这种切分称之为数据的水平（横向）切分。

2、案例场景

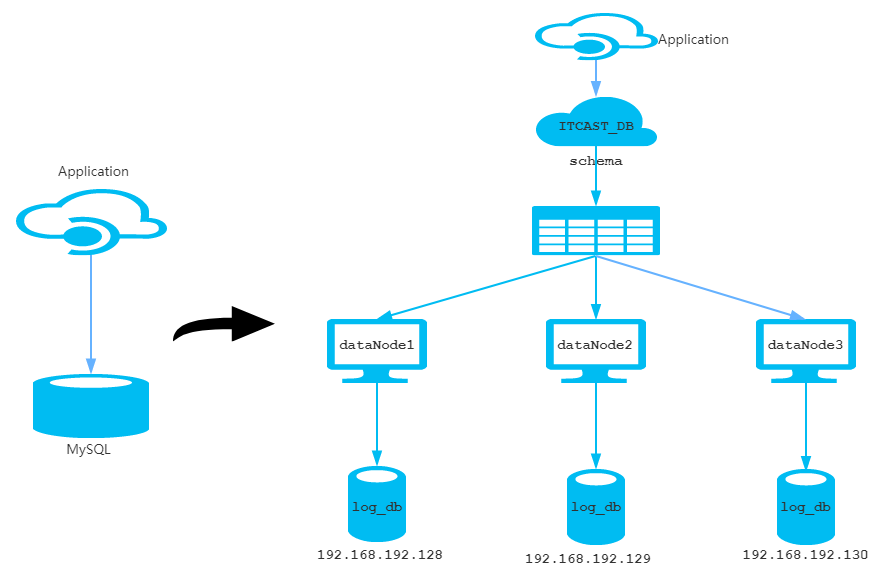

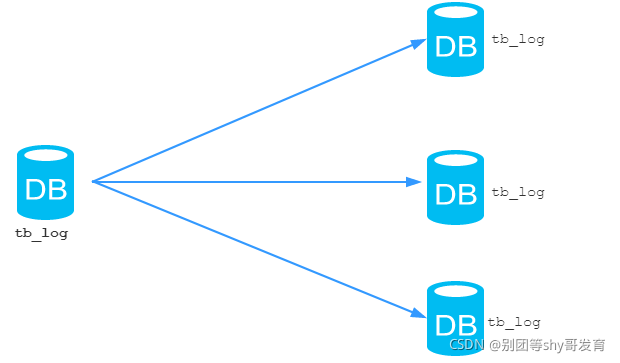

在业务系统中, 有一张表(日志表), 业务系统每天都会产生大量的日志数据 , 单台服务器的数据存储及处理能力是有限的, 可以对数据库表进行拆分, 原有的数据库表拆分成以下表 :

3、准备工作

1). 准备三台数据库实例

192.168.192.33
192.168.192.34
192.168.192.35

2). 在三台数据库实例中创建数据库

create database log_db DEFAULT CHARACTER SET utf8mb4;

4、schema.xml配置

这里使用了取模分片算法。

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">

	<schema name="LOG_DB" checkSQLschema="false" sqlMaxLimit="100">
		<table name="tb_log" dataNode="dn1,dn2,dn3" primaryKey="id"  rule="mod-long" />
	</schema>


	<dataNode name="dn1" dataHost="host1" database="log_db" />
	<dataNode name="dn2" dataHost="host2" database="log_db" />
	<dataNode name="dn3" dataHost="host3" database="log_db" />


	<dataHost name="host1" maxCon="1000" minCon="10" balance="0"
		writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
		<heartbeat>select user()</heartbeat>
		<writeHost host="hostM1" url="192.168.159.33:3306" user="root" password="123456"></writeHost>
	</dataHost>

    <dataHost name="host2" maxCon="1000" minCon="10" balance="0"
		writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
		<heartbeat>select user()</heartbeat>
		<writeHost host="hostM2" url="192.168.159.34:3306" user="root" password="123456"></writeHost>
	</dataHost>

    <dataHost name="host3" maxCon="1000" minCon="10" balance="0"
		writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
		<heartbeat>select user()</heartbeat>
		<writeHost host="hostM3" url="192.168.159.35:3306" user="root" password="123456"></writeHost>
	</dataHost>

</mycat:schema>

5、server.xml的配置

<user name="root" defaultAccount="true">
		<property name="password">GO0bnFVWrAuFgr1JMuMZkvfDNyTpoiGU7n/Wlsa151CirHQnANVk3NzE3FErx8v6pAcO0ctX3xFecmSr+976QA==</property>
		<property name="schemas">LOG_DB</property>
          	<property name="readOnly">false</property>
    		<property name="benchmark">1000</property>
		<property name="usingDecrypt">1</property>
		<!--表级DML权限设置-->
		<!--1111代表增改查删,数据库和表都设置的话取就近原则-->
		<!--
		<privileges check="true">
			<schema name="ITCAST_DB" dml="1111" >
				<table name="TB_TEST" dml="1110"></table>
			</schema>
		</privileges>
		-->
	</user>

	<user name="user">
		<property name="password">123456</property>
		<property name="schemas">LOG_DB</property>
		<property name="readOnly">true</property>
	</user>

6、水平分片测试

6.1 在MyCat数据库中执行建表语句

启动mycat

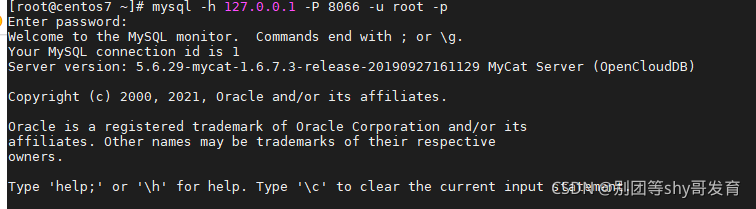

登录Mycat

CREATE TABLE `tb_log` (
  `id` bigint(20) NOT NULL COMMENT 'ID',
  `model_name` varchar(200) DEFAULT NULL COMMENT '模块名',
  `model_value` varchar(200) DEFAULT NULL COMMENT '模块值',
  `return_value` varchar(200) DEFAULT NULL COMMENT '返回值',
  `return_class` varchar(200) DEFAULT NULL COMMENT '返回值类型',
  `operate_user` varchar(20) DEFAULT NULL COMMENT '操作用户',
  `operate_time` varchar(20) DEFAULT NULL COMMENT '操作时间',
  `param_and_value` varchar(500) DEFAULT NULL COMMENT '请求参数名及参数值',
  `operate_class` varchar(200) DEFAULT NULL COMMENT '操作类',
  `operate_method` varchar(200) DEFAULT NULL COMMENT '操作方法',
  `cost_time` bigint(20) DEFAULT NULL COMMENT '执行方法耗时, 单位 ms',
  `source` int(1) DEFAULT NULL COMMENT '来源 : 1 PC , 2 Android , 3 IOS',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

6.2 插入数据

INSERT INTO `tb_log` (`id`, `model_name`, `model_value`, `return_value`, `return_class`, `operate_user`, `operate_time`, `param_and_value`, `operate_class`, `operate_method`, `cost_time`，`source`) VALUES('1','user','insert','success','java.lang.String','10001','2020-02-26 18:12:28','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','insert','10',1);
INSERT INTO `tb_log` (`id`, `model_name`, `model_value`, `return_value`, `return_class`, `operate_user`, `operate_time`, `param_and_value`, `operate_class`, `operate_method`, `cost_time`，`source`) VALUES('2','user','insert','success','java.lang.String','10001','2020-02-26 18:12:27','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','insert','23',1);
INSERT INTO `tb_log` (`id`, `model_name`, `model_value`, `return_value`, `return_class`, `operate_user`, `operate_time`, `param_and_value`, `operate_class`, `operate_method`, `cost_time`，`source`) VALUES('3','user','update','success','java.lang.String','10001','2020-02-26 18:16:45','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','update','34',1);
INSERT INTO `tb_log` (`id`, `model_name`, `model_value`, `return_value`, `return_class`, `operate_user`, `operate_time`, `param_and_value`, `operate_class`, `operate_method`, `cost_time`，`source`) VALUES('4','user','update','success','java.lang.String','10001','2020-02-26 18:16:45','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','update','13',2);
INSERT INTO `tb_log` (`id`, `model_name`, `model_value`, `return_value`, `return_class`, `operate_user`, `operate_time`, `param_and_value`, `operate_class`, `operate_method`, `cost_time`，`source`) VALUES('5','user','insert','success','java.lang.String','10001','2020-02-26 18:30:31','{\"age\":\"200\",\"name\":\"TomCat\",\"gender\":\"0\"}','cn.itcast.controller.UserController','insert','29',3);
INSERT INTO `tb_log` (`id`, `model_name`, `model_value`, `return_value`, `return_class`, `operate_user`, `operate_time`, `param_and_value`, `operate_class`, `operate_method`, `cost_time`，`source`) VALUES('6','user','find','success','java.lang.String','10001','2020-02-26 18:30:31','{\"age\":\"200\",\"name\":\"TomCat\",\"gender\":\"0\"}','cn.itcast.controller.UserController','find','29',2);

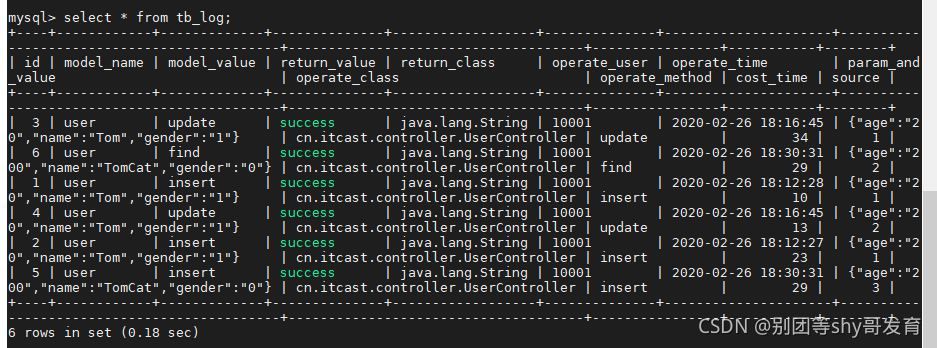

6.3 查看各个节点的存储情况

由于在schema.xml中配置了rule=“mod-long”

我们查看下rule.xml

可以看到，这是一个模3的运算，分片字段是id,我们插入了六条数据，id分别为1，2，3，4，5，6，取模3的结果分别为1，2，0，1，2，0。最后根据取模的结果进行分片存储：

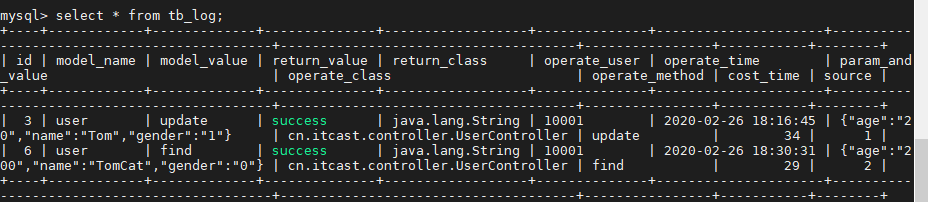

id为3和6存储在192.168.159.33节点

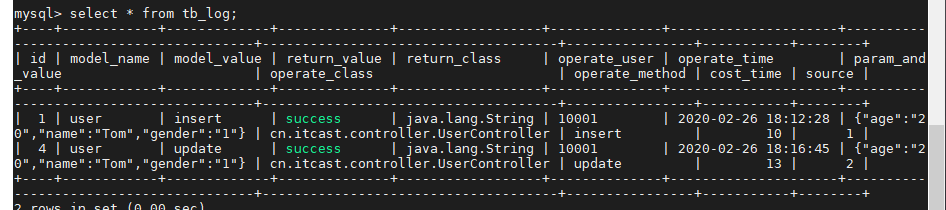

id为1和4存储在192.168.159.34节点

id为2和5存储在192.168.159.35节点
