序

Hello, 这里是百里,一个中老年程序员.在ABAP开发中,会经常遇到用户说,ALV报表中某个字段展示颜色.比如按照行展示.按照列展示,对比某个数据展示颜色等等.今天结合工作经验这里做下技术总结.

分类

ALV常用颜色使用场景分为,行颜色,列颜色,单元格颜色. 这三个分类并没有说哪个经常哪个不经常用,具体需要按照实际情况使用.

行颜色

行颜色的使用场景, 一般作为,ALV标题,次标题,求和等等,做着重表示.

在ALV数据定义的内表中,增加一个color字段,字段类型为char4,用来记录颜色相关的内容.

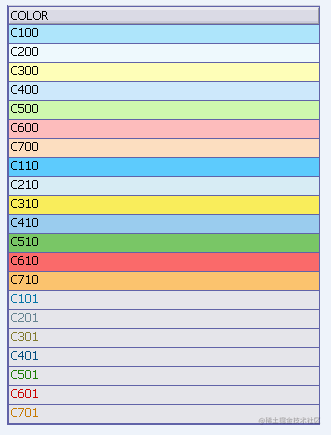

颜色代码:

#定义结构
TYPES :BEGIN OF ty_Data ,
         ......
        color  TYPE  CHAR4 ,
           END OF ty_data .
#定义工作区
data  : gs_Data  TYPE  ty_Data  .
#定义内表
data :  gt_Data  TYPE  TABLE OF  ty_Data  .
# 定义alv变量
"alv 变量
DATA: wa_layout   TYPE lvc_s_layo.
DATA:wa_fieldcat TYPE lvc_s_fcat,
          g_layout    TYPE lvc_s_layo,
     gt_fieldcat TYPE lvc_t_fcat.
DATA gs_grid TYPE lvc_s_glay.   "新
DATA:gs_glay TYPE  lvc_s_glay.
DATA : gv_error TYPE c.

#设置格式样式

FORM SET_ALV_LAYOUT .
CLEAR WA_LAYOUT .
........
WA_LAYOUT-INFO_FNAME = 'CLR'
........

ENDFORM .


#取数逻辑

#处理数据逻辑

loop at gt_data into gs_Data

if 条件
gs_data-clr= 'C710'

endif.

endloop .

FORM call_alv_func .
CALL FUNCTION 'REUSE_ALV_GRID_DISPLAY_LVC'
    EXPORTING
      i_callback_program       = sy-repid           "回调程序
      i_callback_pf_status_set = 'SET_PF_STATUS'
      i_callback_user_command  = 'USER_COMMAND'
      i_grid_settings          = gs_glay
      is_layout_lvc            = wa_layout
   "  i_grid_settings          = gs_grid "新
      it_fieldcat_lvc          = gt_fieldcat        "需要显示的内表的列
      i_save                   = 'A'    "这个需要问下
      it_events                = gt_event
    TABLES
      t_outtab                 = gt_Data          "需要显示的数据
    EXCEPTIONS
      program_error            = 1
      OTHERS                   = 2.
  IF sy-subrc <> 0.
  ENDIF.
ENDFORM.

列颜色

列颜色的使用场景,一般内容为相同字段着重表示,比如单号字段,料号字段,等内容,区别相同字段.或者消息相关字段等需要着重字段.

使用方式

列颜色的使用方式,相对而言是比较简单,只需要将,字段中的wa_fieldcat-emphasize 设置成4位颜色内容即可,设置颜色内容.

........
#前段代码

#ALV展示

if 条件 .
wa_fieldcat-emphasize = 'C610'
endif .


........
#后端代码

单元格颜色

单元格颜色的使用场景,一般适用于不同字段比较,数据更新判断等应用场景是工作场景中最常用的颜色赋值方式.

使用方式

"数据结构准备

DATA: wa_layout   TYPE lvc_s_layo.
DATA:wa_fieldcat TYPE lvc_s_fcat.



TYPES: BEGIN OF TY_DATA ,

     cellcolor TYPE lvc_t_scol, "颜色
END OF TY_dATA .

DATA : GS_DATA TYPE TY_dATA .
DATA : GT_DATA TYPE TABLE OF  TY_dATA .

" 单元格格式设定

DATA : gs_cellcolor TYPE lvc_s_scol,
       gt_cellcolor TYPE TABLE OF lvc_s_scol.


" 设置样式
"  set_alv_layout

FORM set_alv_layout .
  CLEAR: wa_layout.
  wa_layout-zebra      = 'X'.      "斑马线
  wa_layout-cwidth_opt = 'X'.      "自动列宽



" 通过这句增加颜色设定.
  wa_layout-ctab_fname = 'cellcolor'.


ENDFORM.




" 给gs_Data 设定 内容
  loop  ...................
      refresh  gt_cellcolor  .
      gs_cellcolor-fname = 'KWMENG1'.   "字段
      gs_cellcolor-color-col = '6'.
      gs_cellcolor-color-int = 1.
      gs_cellcolor-color-inv = 1.

      APPEND gs_cellcolor TO gt_cellcolor.
endloop .

''''

 gs_data-cellcolor = gt_cellcolor.


     MODIFY gt_data FROM gs_data.

clear gs_data-cellcolor .

注意单元格的颜色使用内容为数字内容,
1:海蓝,2:浅清,3:黄色,4:浅蓝,5:青色,6:红色,7:橙色

技术总结

alv的颜色使用内容是在abap开发中必须会的一项技术内容,在工作中需要按照不同的应用场景熟练的使用颜色相关开发方式,此篇文章提供了alv常用的颜色使用方式,行,列,单元格均可以拿来即用.
