前言

本篇博客是RabbitMQ的四种交换机模式，若文章中出现相关问题，请指出！

所有博客文件目录索引：博客目录索引(持续更新)

博客案例代码可见：Gitee-demoexer/RabbitMQ、Github-javademos/RabbitMQ

交换机工作模式（四种）

fanout：广播，这种模式只需要将队列绑定到交换机上即可，是不需要设置路由键的。（广播，直接绑定队列）

• 我们之前的哪里就是fanout形式。

direct：根据RoutingKey匹配消息路由到指定的队列。（绝对匹配）

topic：生产者指定RoutingKey消息根据消费端指定的队列通过模糊匹配方式进行相应转发。（模糊匹配）

headers：根据发送消息内容中的headers属性来匹配。

有了交换机之后就有了更强大的能力，可以根据交换机的模式来完成更加复杂的功能。

---

一、fanout模式

1.1、基本概念

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-JBGMtaQg-1651541063735)(C:\Users\93997\AppData\Roaming\Typora\typora-user-images\image-20210925070020024.png)]

应用场景：例如我们要通过rabbitmq来进行日志记录，一般会以两种形式，控制台以及存储到磁盘方式进行落库存盘。无论哪种方式，其内容本质是相同的，此时我们可以使用fanout方式。

特点：

1. 使用fanout的特点就是只有当消费者连接之后生产者发送的消息才会生效，在此之前生产者产生的会默认直接丢弃，这也就解决了消息积压的问题。（对于之前的一些日志记录丢弃掉也没有关系）
2. 若是运行多个服务，那么每一个服务都能够收到同一份消息，而不像之前案例一样均匀分配任务了！！！

---

1.2、代码实操

目的(实现效果)：发送的多个日志信息，每个服务都能够收到相同数量且同样内容的信息。

生产者

import com.rabbitmq.client.BuiltinExchangeType;
import com.rabbitmq.client.Channel;
import com.rabbitmq.client.Connection;
import com.rabbitmq.client.ConnectionFactory;
import java.lang.reflect.Method;
import java.nio.charset.StandardCharsets;
import java.util.Optional;

/**
 * @ClassName EmitLog
 * @Author ChangLu
 * @Date 2021/9/25 7:10
 * @Description TODO
 */
public class EmitLog {

    //核心：指定交换机名称
    private static String EXCHANGE_NAME = "LOGS";

    public static void main(String[] args) {
        ConnectionFactory connectionFactory = new ConnectionFactory();
        connectionFactory.setHost("192.168.118.128");
        connectionFactory.setUsername("admin");
        connectionFactory.setPassword("password");
        Connection connection = null;
        Channel channel = null;
        try {
            connection = connectionFactory.newConnection();
            channel = connection.createChannel();
            //绑定一个交换机
            channel.exchangeDeclare(EXCHANGE_NAME, BuiltinExchangeType.FANOUT);
            //向指定的交换机发送消息
            String msg = "this is a log info!";
            //第二个参数是routingkey，第三个参数是基本属性
            channel.basicPublish(EXCHANGE_NAME,"",null,msg.getBytes(StandardCharsets.UTF_8));
            System.out.println("消息发送成功！");
        }catch (Exception e){
            System.out.println("消息发送失败，失败原因："+e.getMessage());
        }
        Optional.ofNullable(channel).ifPresent(EmitLog::close);
        Optional.ofNullable(connection).ifPresent(EmitLog::close);

    }

    //反射进行资源关闭
    public static <T> void close(T t){
        Class<?> aClass = t.getClass();
        Optional.ofNullable(t).ifPresent(c-> {
            try {
                Method closeMethod = aClass.getDeclaredMethod("close");
                closeMethod.setAccessible(true);
                closeMethod.invoke(t, null);
            } catch (Exception e){
                e.printStackTrace();
            }
        });
    }
}

消费者

import com.rabbitmq.client.*;

import java.io.IOException;
import java.nio.charset.StandardCharsets;
import java.util.concurrent.TimeoutException;

/**
 * @ClassName ReceiveLog
 * @Author ChangLu
 * @Date 2021/9/25 7:23
 * @Description TODO
 */
public class ReceiveLog {

    private static String EXCHANGE_NAME = "LOGS";

    public static void main(String[] args) throws IOException, TimeoutException {
        ConnectionFactory connectionFactory = new ConnectionFactory();
        connectionFactory.setHost("192.168.118.128");
        connectionFactory.setUsername("admin");
        connectionFactory.setPassword("password");
        Connection connection = connectionFactory.newConnection();
        Channel channel = connection.createChannel();
        //绑定指定的交换机类型
        channel.exchangeDeclare(EXCHANGE_NAME, BuiltinExchangeType.FANOUT);
        //生成一个临时的随机的queue，并绑定交换机与队列
        String queueName = channel.queueDeclare().getQueue();
        channel.queueBind(queueName,EXCHANGE_NAME,"");//第三个参数为routingkey
        DefaultConsumer consumer = new DefaultConsumer(channel){
            @Override
            public void handleDelivery(String consumerTag, Envelope envelope, AMQP.BasicProperties properties, byte[] body) throws IOException {
                String msg = new String(body, StandardCharsets.UTF_8);
                System.out.println("接收到消息："+msg);
            }
        };
        //进行消费，需要指定队列名称
        channel.basicConsume(queueName,true,consumer);
    }
}

演示：生产者连发两条消息，启动的两个消费者服务都能够接收到相同的两份信息

---

二、direct模式

2.1、基本概念

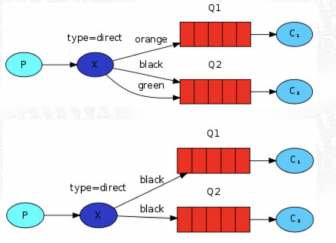

概念图

可以看到下图，相同的队列可以指定相同的routingkeys，这是不受影响的。

说明

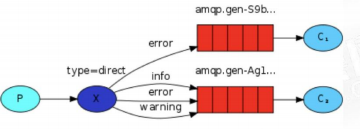

场景：有些情况下，对于日志而言我们进行升级，可能不需要把所有的日志都存储到磁盘上，只需要在磁盘中存储错误日志，例如error类型的，日志分为不同等级嘛。

• 在磁盘中只存储error，而在控制台里把所有消息都打印出来。涉及到不同的消费者接收消息不一致的情况此时非常建议使用direct模式。

实现效果：生产者服务在消费者服务启动前发送的消息，不会放入到队列中存储起来，只有在消费者服务启动后发送的消息才会被进行分发处理。

实现方式：设置交换机为direct，并且需要额外设置routingkey，可以将key理解为对指定信息感兴趣。

---

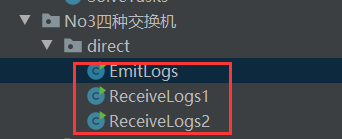

2.2、代码实操

目的(实现效果)：不同类型的日志交由不同的服务处理，例如info、debug、warning交由消费者服务1处理；error交由消费者服务2处理。

生产者：

import com.rabbitmq.client.BuiltinExchangeType;
import com.rabbitmq.client.Channel;
import com.rabbitmq.client.Connection;
import com.rabbitmq.client.ConnectionFactory;

import java.nio.charset.StandardCharsets;

/**
 * @ClassName EmitLogs
 * @Author ChangLu
 * @Date 2021/9/25 9:44
 * @Description 生产者：绑定交换机direct_LOGS，发送四个消息，每个消息匹配一个routingkeys(info、debug、error、warning)
 */
public class EmitLogs {

    //核心：指定交换机名称，需要跟之前的不一样
    private static String EXCHANGE_NAME = "direct_LOGS";

    public static void main(String[] args) throws Exception{
        ConnectionFactory connectionFactory = new ConnectionFactory();
        connectionFactory.setHost("192.168.118.128");
        connectionFactory.setUsername("admin");
        connectionFactory.setPassword("password");
        Connection connection = connectionFactory.newConnection();
        Channel channel = connection.createChannel();

        //绑定一个Direct类型交换机
        channel.exchangeDeclare(EXCHANGE_NAME, BuiltinExchangeType.DIRECT);
        String msg = "sended msg";
        //发送三条消息，每个消息绑定对应的routingkey，发送给指定的一个交换机
        String INFO_MESSAGE = "info-"+msg;
        channel.basicPublish(EXCHANGE_NAME,"info",null,INFO_MESSAGE.getBytes(StandardCharsets.UTF_8));
        System.out.println("成功发送消息："+INFO_MESSAGE);
        String DEBUG_MESSAGE = "debug-"+msg;
        channel.basicPublish(EXCHANGE_NAME,"debug",null,DEBUG_MESSAGE.getBytes(StandardCharsets.UTF_8));
        System.out.println("成功发送消息："+DEBUG_MESSAGE);
        String WARNING_MESSAGE = "warning-"+msg;
        channel.basicPublish(EXCHANGE_NAME,"warning",null,WARNING_MESSAGE.getBytes(StandardCharsets.UTF_8));
        System.out.println("成功发送消息："+WARNING_MESSAGE);
        String ERROR_MESSAGE = "warning-"+msg;
        channel.basicPublish(EXCHANGE_NAME,"error",null,ERROR_MESSAGE.getBytes(StandardCharsets.UTF_8));
        System.out.println("成功发送消息："+ERROR_MESSAGE);

        channel.close();
        connection.close();

    }
}

消费者1：

import com.rabbitmq.client.*;

import java.io.IOException;
import java.nio.charset.StandardCharsets;
import java.util.concurrent.TimeoutException;

/**
 * @ClassName ReceiveLogs
 * @Author ChangLu
 * @Date 2021/9/25 9:50
 * @Description 消费者：绑定交换机direct_LOGS，并且设置三个routingkeys：info、debug、warning
 */
public class ReceiveLogs1 {

    private static String EXCHANGE_NAME = "direct_LOGS";

    public static void main(String[] args) throws IOException, TimeoutException {
        ConnectionFactory connectionFactory = new ConnectionFactory();
        connectionFactory.setHost("192.168.118.128");
        connectionFactory.setUsername("admin");
        connectionFactory.setPassword("password");
        Connection connection = connectionFactory.newConnection();
        Channel channel = connection.createChannel();

        //绑定指定的交换机类型——direct
        channel.exchangeDeclare(EXCHANGE_NAME, BuiltinExchangeType.DIRECT);
        //生成一个随机的临时的queue
        String queueName = channel.queueDeclare().getQueue();
        //一个交换机同时绑定三个routingkeys
        channel.queueBind(queueName,EXCHANGE_NAME,"info");
        channel.queueBind(queueName,EXCHANGE_NAME,"debug");
        channel.queueBind(queueName,EXCHANGE_NAME,"warning");

        DefaultConsumer consumer = new DefaultConsumer(channel){
            @Override
            public void handleDelivery(String consumerTag, Envelope envelope, AMQP.BasicProperties properties, byte[] body) throws IOException {
                String msg = new String(body, StandardCharsets.UTF_8);
                System.out.println("接收到消息："+msg);
            }
        };
        //进行消费，需要指定队列名称
        channel.basicConsume(queueName,true,consumer);
    }
}

消费者2：大部分内容与消费者1相同，只不过就指定的routingkeys不一样而已

//绑定direct类型交换机
channel.exchangeDeclare(EXCHANGE_NAME, BuiltinExchangeType.DIRECT);
String queueName = channel.queueDeclare().getQueue();
//绑定指定routingkeys：error
channel.queueBind(queueName,EXCHANGE_NAME,"error");

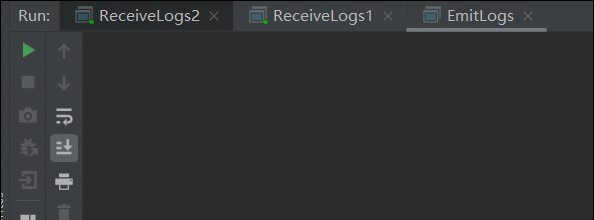

测试一下：生产者发送了四个不同routingkeys的消息，两个消费者接受对应routingkeys信息

---

三、topic模式

3.1、基本概念

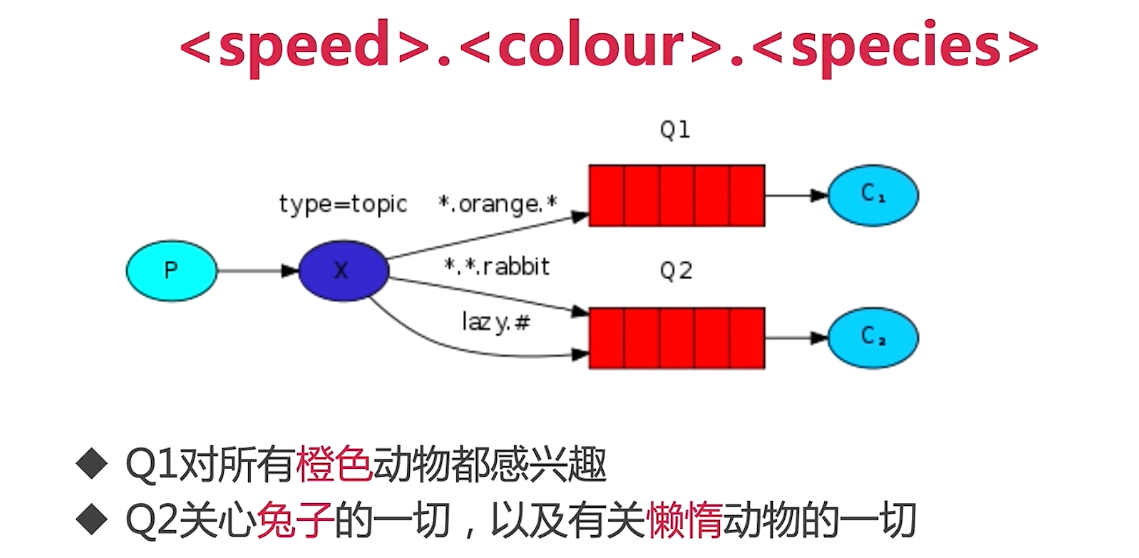

我们可对routingkey进行模糊匹配，如使用*或#来进行匹配！

*可以代替一个单词

#可以替代零个或多个单词

我们可以对routingkeys进行.分割的不同类型区分，上面对应着消费者服务来对生产者产生的信息进行过滤，每个队列能够拿到对应交换机可模糊匹配的执行信息，来达到区分的效果！

---

3.2、实战

目的：有10条记录其中包含了不同类型的内容，生产者发送消息的同时每条记录都附带对应详细的routingkey；消费者则会定义指定的routingkey模糊表达式，用于进行模糊匹配拿到生产者发送过来的信息记录条数。

生产者

这里对方法进行了抽离，实际上基本配置与之前都相同。这里的话准备了一个routingkey数组用于分别描述各组信息与实体信息传递出去：

import com.rabbitmq.client.BuiltinExchangeType;
import com.rabbitmq.client.Channel;
import com.rabbitmq.client.Connection;
import com.rabbitmq.client.ConnectionFactory;

import java.io.IOException;
import java.nio.charset.StandardCharsets;
import java.util.concurrent.TimeoutException;

/**
 * @ClassName TopicProduce
 * @Author ChangLu
 * @Date 2021/9/25 10:57
 * @Description 生产者：交换机类型为topic
 */
public class TopicProduce {

    private static String EXCHANGE_NAME = "topic_exchange";

    public static void main(String[] args) throws IOException, TimeoutException {
        Util.doBefore();
        Channel channel = Util.channel;
        //指定交换机为topic
        channel.exchangeDeclare(EXCHANGE_NAME, BuiltinExchangeType.TOPIC);
        //定义关键字，不同的消息在发送时都指定routingKeys
        String[] routingKeys = new String[]{
            "quick.orange.rabbit","quick.orange.fox","quick.brown","quick.orange.male.rabbit",
            "lazy.orange.elephant","lazy.brown.fox","lazy.pink.rabbit","lazy.orange.male.rabbit",
            "orange"
        };
        for (String routingKey : routingKeys) {
            String msg = "信息内容："+routingKey;
            //发送
            channel.basicPublish(EXCHANGE_NAME,routingKey,null,msg.getBytes(StandardCharsets.UTF_8));
            System.out.println("已发送"+msg);
        }
        Util.close();
    }


    static class Util{
        private static Connection connection = null;
        public static Channel channel = null;

        public static void  doBefore() throws IOException, TimeoutException {
            ConnectionFactory connectionFactory = new ConnectionFactory();
            connectionFactory.setHost("192.168.118.128");
            connectionFactory.setUsername("admin");
            connectionFactory.setPassword("password");
            connection = connectionFactory.newConnection();
            channel = connection.createChannel();
        }

        public static void close() throws IOException, TimeoutException {
            if(channel!=null){
                channel.close();
            }
            if(connection!=null){
                connection.close();
            }
        }

    }
}

消费者

消费者1：基本配置都相同，不再重复展示，匹配的routingkey为"*.orange.*"

private static String EXCHANGE_NAME = "topic_exchange";
...
//指定交换机为topic
channel.exchangeDeclare(EXCHANGE_NAME, BuiltinExchangeType.TOPIC);
String queueName = channel.queueDeclare().getQueue();
//指定routingkeys，可搭配*或#进行匹配
String bindingKey = "*.orange.*";
channel.queueBind(queueName,EXCHANGE_NAME,bindingKey);//绑定队列、交换机以及routingkey
channel.basicConsume(queueName,true,new DefaultConsumer(channel){
    @Override
    public void handleDelivery(String consumerTag, Envelope envelope, AMQP.BasicProperties properties, byte[] body) throws IOException {
        String msg = new String(body, StandardCharsets.UTF_8);
        System.out.println("收到消息："+msg);
    }
});
...

消费者2：匹配的routingkey为"quick.*"、"lazy.orange.#"、"quick.orange.fox"

private static String EXCHANGE_NAME = "topic_exchange";

//指定交换机为topic
channel.exchangeDeclare(EXCHANGE_NAME, BuiltinExchangeType.TOPIC);
String queueName = channel.queueDeclare().getQueue();
//指定routingkeys，可搭配*或#进行匹配
String bindingKey = "quick.*";
channel.queueBind(queueName,EXCHANGE_NAME,bindingKey);//绑定队列、交换机以及routingkey
String bindingkey2 = "lazy.orange.#";
channel.queueBind(queueName,EXCHANGE_NAME,bindingkey2);
String bindingkey3 = "quick.orange.fox";
channel.queueBind(queueName,EXCHANGE_NAME,bindingkey3);
channel.basicConsume(queueName,true,new DefaultConsumer(channel){
    @Override
    public void handleDelivery(String consumerTag, Envelope envelope, AMQP.BasicProperties properties, byte[] body) throws IOException {
        String msg = new String(body, StandardCharsets.UTF_8);
        System.out.println("收到消息："+msg);
    }
});

...

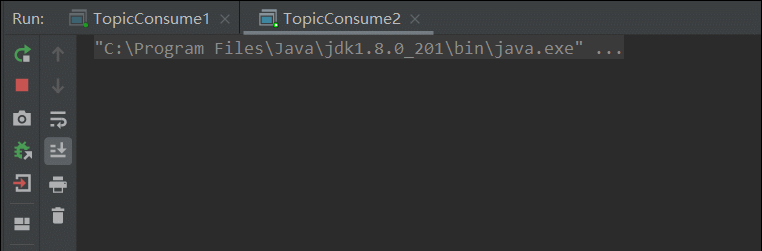

测试：可以看到对应的消费者服务都能够进行精确匹配拿到对应的信息

---

精炼总结

直接指定队列形式：消费者服务没有启动前发送的消息，在消费者服务启动后仍然能够收到，因为此前发送的消息被存储到队列中。

• 就是一、二章节中的案例。

交换机类型：第三章节案例

• fanout：①交换机发送的消息都一致的发送给现有的队列中。(每个队列都能够收到相同的消息)②在使用fanout类型交换机的消费者服务不会接收服务启动前生产者发送的信息，也就是说启动前发送的消息都会被丢弃掉！
  • 应用场景：相同数量及内容多个消费者都能够收到，分别对所有内容进行不同的处理。
• direct：①交换机在发送的时候带上routingkey，消息队列在接收时也指定routingkey即可拿到对应交换机想要发送给某个队列的信息，来达到直接准确的发送！②消费者服务启动前，生产者发送给指定交换机的信息会被丢弃。
  • 应用场景：不同类型的日志记录进行不同处理，如窗口执行、磁盘存储。
• topic模式(与direct是兄弟关系，或升级关系)：①根据严重性，源头去考虑。消费者服务可以进行模糊匹配(*号代替一个单词，#替代零个或多个单词)。交换机可以设置多个routingkey，对应的接收队列可以进行模糊匹配。②②消费者服务启动前，生产者发送给指定交换机的信息不会被丢弃。
• headers：根据发送消息内容中的headers属性来匹配。(实际基本不会使用)

---

整理者：长路 时间：2021.9.25
类型交换机的消费者服务不会接收服务启动前生产者发送的信息，也就是说启动前发送的消息都会被丢弃掉！

• 应用场景：相同数量及内容多个消费者都能够收到，分别对所有内容进行不同的处理。
• direct：①交换机在发送的时候带上routingkey，消息队列在接收时也指定routingkey即可拿到对应交换机想要发送给某个队列的信息，来达到直接准确的发送！②消费者服务启动前，生产者发送给指定交换机的信息会被丢弃。
  • 应用场景：不同类型的日志记录进行不同处理，如窗口执行、磁盘存储。
• topic模式(与direct是兄弟关系，或升级关系)：①根据严重性，源头去考虑。消费者服务可以进行模糊匹配(*号代替一个单词，#替代零个或多个单词)。交换机可以设置多个routingkey，对应的接收队列可以进行模糊匹配。②②消费者服务启动前，生产者发送给指定交换机的信息不会被丢弃。
• headers：根据发送消息内容中的headers属性来匹配。(实际基本不会使用)
